수주 종료 정보
------------------------------ Tab2 showing ------------------------------
사양
센서 헤드
| 형식명 | LA-T11 | |
|---|---|---|
| 조합 컨트롤러 | LA-TC12 | |
| 검출 영역 | 2.5×6mm(주1) | |
| 검출 물체 | 권선의 입자 및 결함 | |
| 측정 가능선 지름 | ø0.01~ø1mm | |
| 허용선 진동폭(주1) | ±1.2mm(검출 폭 방향), ±2.9mm(광축 방향) | |
| 최소 검출 물체(주2) | 높이 10±5μm의 입자 및 결함 (단, 길이 200μm 이상, 라인 스피드 500m/분 이하) | |
| 대응 권선 속도 | 5m/분(입자 및 결함의 길이 50μm 이상)~2,500m/분(입자 및 결함의 길이 250μm 이상) | |
| 워밍업 시간 | 약 15분 | |
| 전원 표시등 | 주황색 LED(통전 시 점등) | |
| 동작 표시등 | 황색 LED(입자 및 결함 검출 시 점등) | |
| 경보 표시등 | 3색 LED (녹색: 안정 입광 시 점등, 주황색: 유리 필터 불량 시 점등, 적색: 센서 이상 시 점등) | |
| 내 환 경 성 | 사용 주위 온도 | +5~+50℃(단, 결로가 없을 것), 보관 시: -10~+60℃ |
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH | |
| 사용 주위 조도 | 태양광: 수광면 조도 10,000lx, 백열 램프: 수광면 조도 3,000lx | |
| 내노이즈 | 전원 라인: 120Vp ・주기 10ms ・펄스 폭 0.5μs, 복사: 300Vp ・주기 10ms ・펄스 폭 0.5μs(노이즈 시뮬레이터에서) | |
| 절연 저항 | DC250V 절연 저항계에서 20MΩ 이상 충전부 일괄 · 케이스 간 | |
| 내진동 | 내구 10~55Hz 복진폭 0.35mm XYZ 각 방향 2시간 | |
| 투광 소자 | 적외 반도체 레이저 클래스1(최대 출력: 0.18mW 이하, 발광 피크 파장: 780nm) | |
| 케이스 어스 방식 | C(콘덴서) 어스 | |
| 재질 | 케이스: 알루미늄 다이캐스트, 개구창: 유리 | |
| 케이블 | 0.38mm2 12심 복합 캡타이어 케이블 4m 부속(말단 커넥터 부착) | |
| 케이블 연장 | 전용 케이블로 전체 길이 14m까지 연장 가능(주3) | |
| 질량 | 약 420g | |

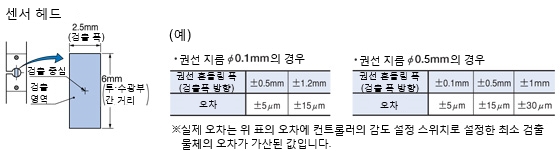

(주1) : 검출 중심에서 권선이 검출폭 방향으로 흔들린 경우에는 검출할 수 있는 입자 및 결함의 크기에 오차가 발생하므로 주의해 주십시오.
또한 권선의 두께가 두꺼울수록 흔들림에 의한 오차도 커집니다.

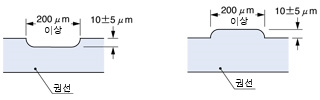

(주2) : 최소 검출 물체는 아래 그림과 같습니다. 또한 최소 검출 물체는 검출 상태에 따라 오차가 있으므로 주의해 주십시오.
(주3) : 케이블을 연장해 사용하시는 경우에는 별도로 판매하는 연장 케이블과 조합해 사용해 주십시오.
컨트롤러
| 형식명 | LA-TC12 | |
|---|---|---|
| 조합 센서 헤드 | LA-T11(최대 연결 대수 12대) | |
| 전원 전압 | 100V AC±10% 50/60Hz | |
| 소비 전력 | 150VA 이하(LA-T11 12대 연결 시) | |
| 센서 헤드용 공급 전원 | 12V DC, 150mA MAX. | |
| 검출 출력 (OUT1~12) | NPN 트랜지스터 · 오픈 콜렉터 ・최대 유입 전류: 100mA ・인가 전압: 30V DC 이하(검출 출력 - GND 간) ・잔류 전압: 1.5V 이하(유입 전류 100mA에서) 0.4V 이하(유입 전류 16mA에서) | |
| 출력 동작 | 검출 시 ON | |
| 단락 보호 | 장비 | |
| 검출 출력 (ALM.1, ALM.2) | NPN 트랜지스터 · 오픈 콜렉터 ・최대 유입 전류: 100mA ・인가 전압: 30V DC 이하(경보 출력 - GND 간) ・잔류 전압: 1.5V 이하(유입 전류 100mA에서) 0.4V 이하(유입 전류 16mA에서) | |
| 출력 동작 | ALM.1: 사용하고 있는 센서 헤드 중에서 1대라도 유리 필터가 불량인 경우 OFF ALM.2: 사용하고 있는 센서 헤드 중에서 1대라도 센서 헤드가 이상(단선, 레이저 열화 또는 검출 출력 단락)의 경우 OFF | |
| 단락 보호 | - | |
| 응답 시간 | 5μs 이하(라인 스피드 선택 스위치 HI 시), 25μs 이하(라인 스피드 선택 스위치 LO 시) | |
| 워밍업 시간 | 약 15분 | |
| 전원 표시등 | 주황색 LED(통전 시 점등) | |
| 동작 표시등 | 황색 LED(검출 출력 ON 시 점등, 전원 ON 2초 후에 3초간 점등) | |
| 경보 표시등 | 3색 LED (녹색: 안정 입광 점등, 주황색: ALM.1 OFF 시 점등, 적색: ALM.2 OFF 시 점등) (전원 ON 2초 후 1초 간격으로 적색, 주황색, 녹색 순서로 점등합니다.) | |
| 타이머 기능 | 약 2ms 고정 오프 딜레이 타이머 장비 유효/무효 전환식(전 채널 일괄) | |
| 내 환 경 성 | 사용 주위 온도 | +5~+50℃(단, 결로가 없을 것), 보관 시: -10~+60℃ |
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH | |
| 내노이즈 | 전원 라인: 1,000Vp ・주기 10ms ・펄스 폭 0.5μs, 복사: 300Vp ・주기 10ms ・펄스 폭 0.5μs(노이즈 시뮬레이터에서) | |
| 절연 저항 | DC500V 절연 저항계에서 20MΩ 이상 충전부 일괄 · 케이스 간 | |
| 케이스 어스 방식 | C(콘덴서) 어스 | |
| 재질 | 어스: SECC | |
| 질량 | 약 3.6kg | |
| 부속품 | 전원 케이블(3m): 1개, 변환 플러그(3핀→2핀): 1개 | |
------------------------------ Tab3 showing ------------------------------
치수도
- 단위mm

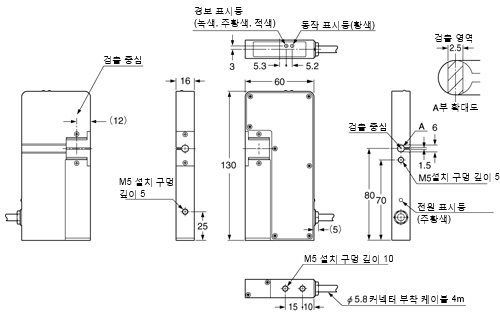

LA-T11
센서 헤드

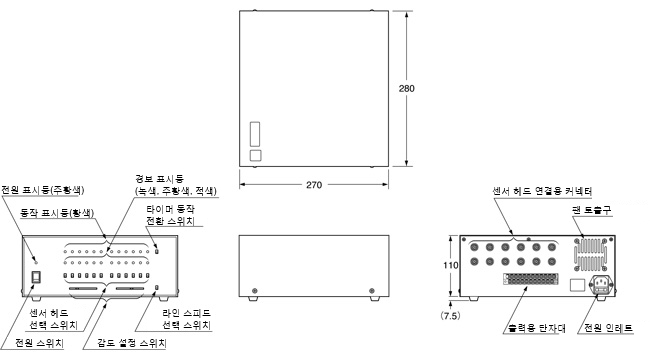

LA-TC12
컨트롤러
