기본 정보
LED 방식으로 높은 안정성과 레이저급의 고정밀 검출 실현
특징
안전한 적색 LED 채용
광원으로 안전한 적색 LED를 사용해 레이저광과 같이 번거로운 안전 대책이 필요하지 않습니다. 또한 적색 LED이므로 측정 스폿을 눈으로 확인할 수 있어 워크 위치 조정이 간편합니다.
간편한 광축 조정

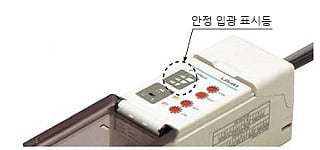

광축 조정 툴(부속)을 통해 간단하게 광축을 조정할 수 있습니다. 또한 앰프에 장비되어 있는 3단계 점등 안정 입광 표시등을 통해 입광 레벨을 한 눈에 확인할 수 있습니다.
2개의 비교 출력과 아날로그 출력 장비
1~5V의 아날로그 출력에 더해 HIGH와 LOW 2계통의 비교 출력을 장비했습니다.
외부 동기 기능 장비
비교 출력을 측정하는 타이밍을 센서 등으로 입력할 수 있습니다. (미분 동기, 기간 동기)
소형 센서 헤드
자동 조립 기계 등과 같이 좁은 공간에도 설치할 수 있습니다.

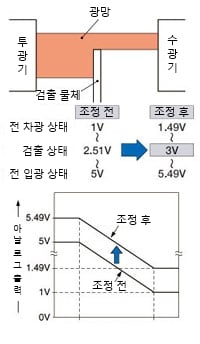

스팬 및 시프트 조정 기능 장비
아날로그 출력에는 스팬 조정 기능에 더해 아날로그 전압을 ±0.5V 범위에서 시프트할 수 있는 편리한 시프트 조정 기능을 장비했습니다.
------------------------------ Tab2 showing ------------------------------
용도
작은 부품의 부스러기 검출
부스러기가 부착되어 있으면 차광 폭이 넓어집니다.
------------------------------ Tab3 showing ------------------------------
주문 가이드
센서 헤드
| 종류 | 형상 | 검출 거리 | 검출 폭 | 최소 검출 물체 | 형식명(주1) |
|---|---|---|---|---|---|
| 초슬림형 타입 |
| 300mm | 5mm | φ0.05mm 불투명체 | LA-305 |
(주1) : 제품 명판에 기재되어 있는 형식명에 "P" 기호가 있는 기종은 투광기, "D" 기호가 있는 기종은 수광기입니다.
(예)LA-305의 투광기는 LA-305P, LA-305의 수광기는 LA-305D
앰프
| 종류 | 형상 | 형식명 | 출력 |
|---|---|---|---|
| NPN 출력 타입 |
| LA-A1 | NPN 트랜지스터 오픈 컬렉터 (판정 출력) 아날로그 전압 ・출력 전압：1～5V |
(주) : 센서 헤드와 앰프는 반드시 세트로 사용하십시오.
부속품
MS-LA3-2
(LA-305용 센서 헤드 설치 브래킷) (주1)
M3(길이 15mm) 와셔 삽입 나사 2개 부속
(주1) : 투광기, 수광기 양쪽에 장착하는 경우 2세트가 필요합니다.
------------------------------ Tab4 showing ------------------------------
------------------------------ Tab5 showing ------------------------------
치수도
- 단위mm

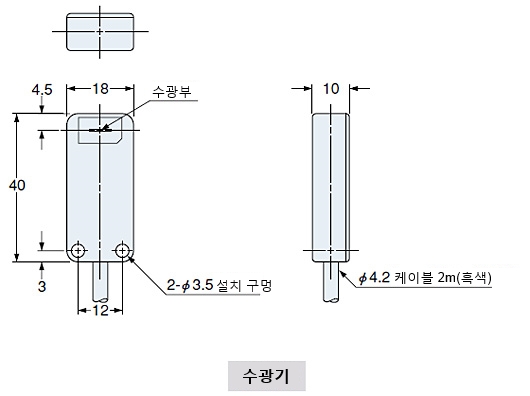

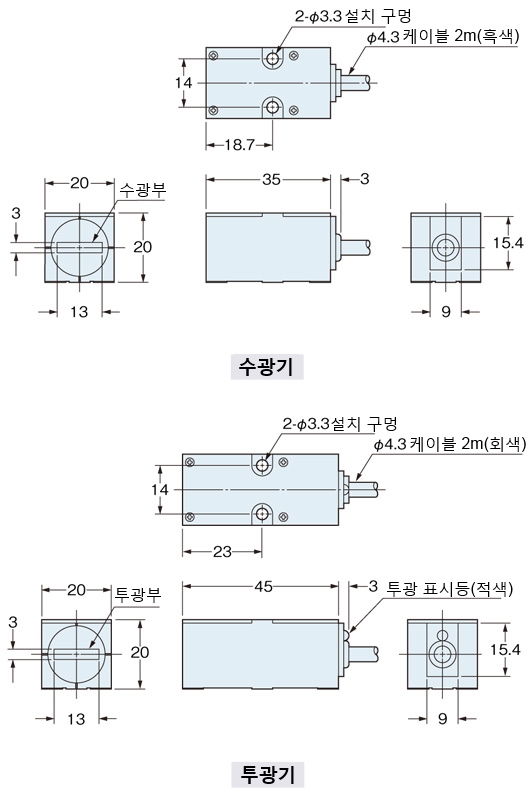

LA-305
센서 헤드

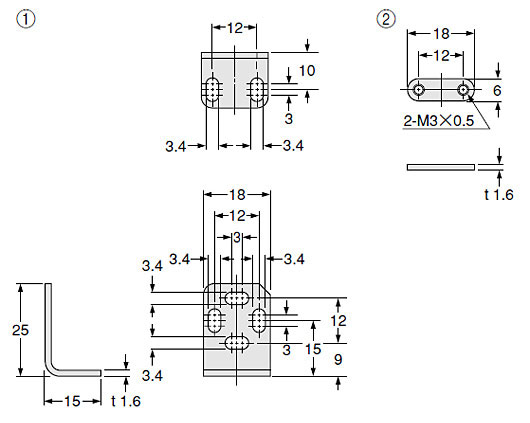

MS-LA3-2
LA-305용 센서 헤드 설치 브래킷(LA-305에 부속)
재질: SPCC-P3(유니크롬 도금)
M3(길이 15mm) 와셔 삽입 나사 2개 부속

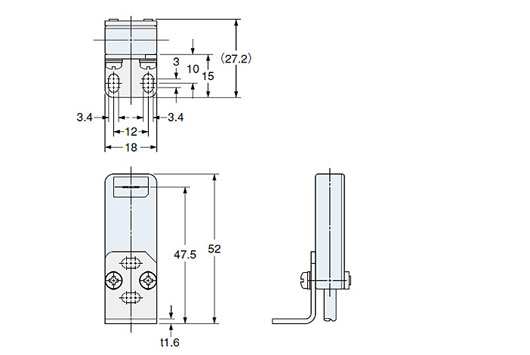

MS-LA3-2
장착도
수주 종료품
LA-A1P

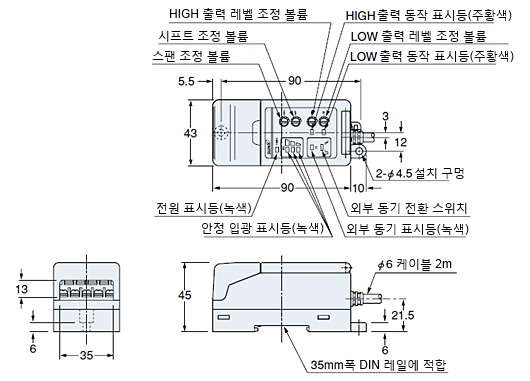

앰프

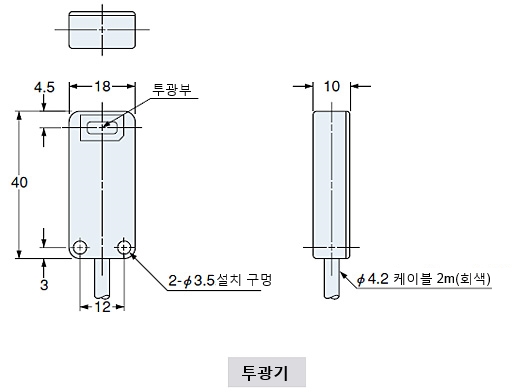

LA-310
센서 헤드
------------------------------ Tab6 showing ------------------------------
회로・연결

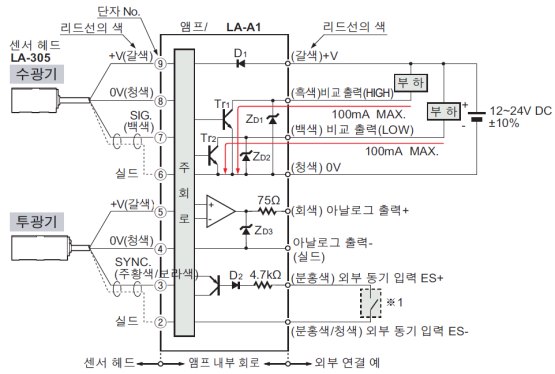

LA-A1
NPN 출력 타입
기호…
D1：전원 역연결 보호용 다이오드
D2：입력 보호용 다이오드
ZD1, ZD2, ZD3：서지 전압 흡수용 제너 다이오드
Tr1, Tr2：NPN 출력 트랜지스터

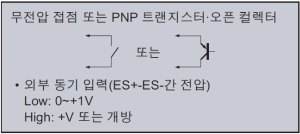

※ 1
(주1) : 외부 동기 입력의 ES＋(분홍색)와 ES－(분홍색/청색)를 연결한 경우는 앰프에 있는 외부 동기 전환 스위치로 설정된 모드로, 비교 출력의 HIGH 출력 및 LOW 출력이 유효가 됩니다. 또한 외부 동기 기능을 사용하지 않는 경우는 외부 동기 전환 스위치를 "기간 동기" 쪽으로 하고 외부 동기 입력을 상시 단락하십시오.
(주2) : 아날로그 출력(회색)을 사용하는 경우는 입력 임피던스 1MΩ 이상의 연결 기기를 사용하고, 아날로그 출력의 실드선은 연결 기기의 커먼 입력(0V)과 연결하십시오.
(주3) : 사용하지 않는 선은 다른 선과 접촉하지 않도록 절연 처리하십시오.

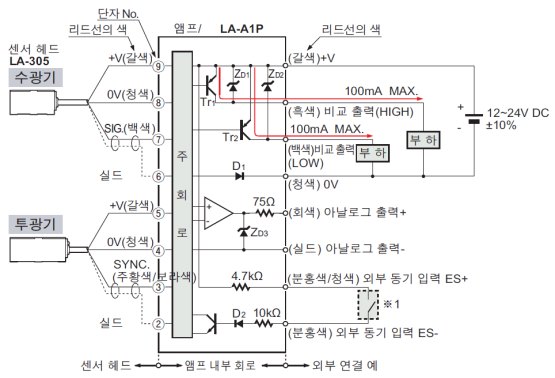

LA-A1P
PNP 출력 타입
기호…
D1：전원 역연결 보호용 다이오드
D2：입력 보호용 다이오드
ZD1, ZD2, ZD3：서지 전압 흡수용 제너 다이오드
Tr1, Tr2：PNP 출력 트랜지스터
※ 1
(주1) : 외부 동기 입력의 ES＋(분홍색)와 ES－(분홍색/청색)를 연결한 경우는 앰프에 있는 외부 동기 전환 스위치로 설정된 모드로, 비교 출력의 HIGH 출력 및 LOW 출력이 유효가 됩니다. 또한 외부 동기 기능을 사용하지 않는 경우는 외부 동기 전환 스위치를 "기간 동기" 쪽으로 하고 외부 동기 입력을 상시 단락하십시오.
(주2) : 아날로그 출력(회색)을 사용하는 경우는 입력 임피던스 1MΩ 이상의 연결 기기를 사용하고, 아날로그 출력의 실드선은 연결 기기의 커먼 입력(0V)과 연결하십시오.
(주3) : 사용하지 않는 선은 다른 선과 접촉하지 않도록 절연 처리하십시오.
------------------------------ Tab7 showing ------------------------------

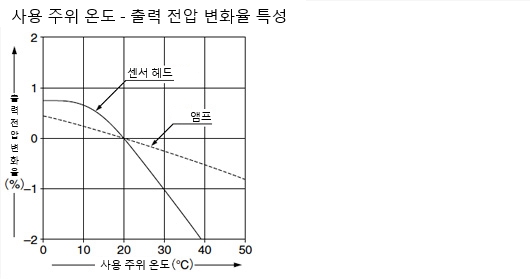

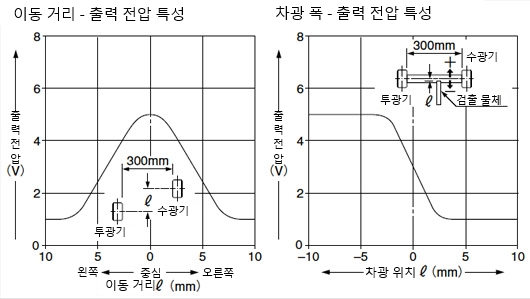

검출 특성
LA-305
