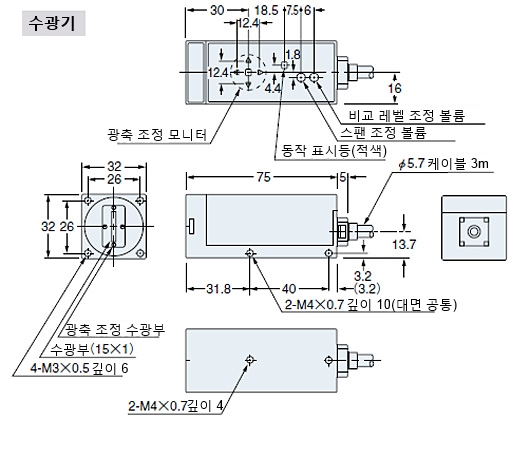

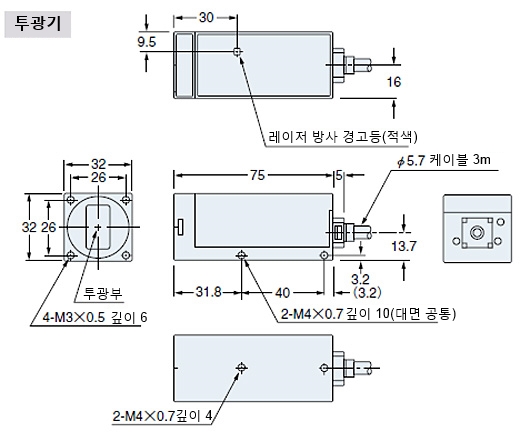

치수도
- 단위mm
LA-510
LA-511

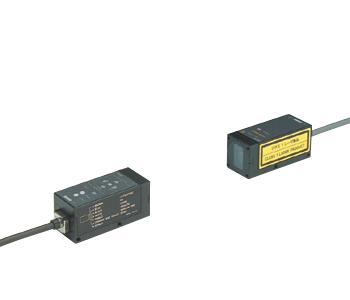

레이저식 라인 센서
MS-LA1

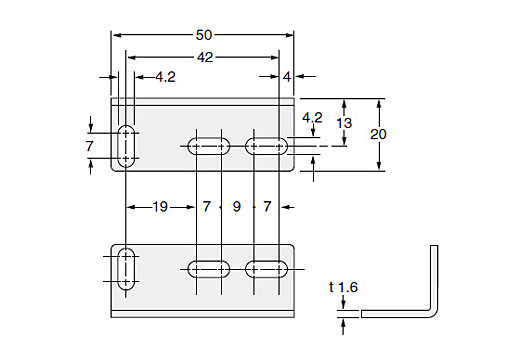

센서 설치 브래킷(LA-510 및 LA-511에 부속)
재질: SPCC(유니크롬 도금)
L 브래킷 2개
M4(길이 8mm) 와셔 삽입 나사 4개 세트

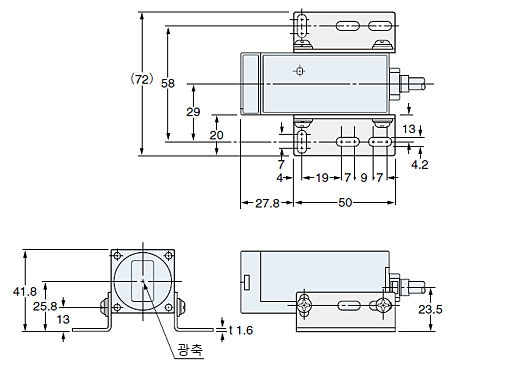

장착도
LA-SV1

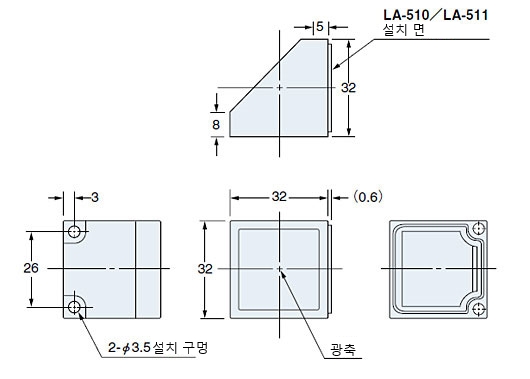

사이드 뷰 어태치먼트(별매)
재질: 유리(전면 보호 커버, 알루미늄 증착 미러)
폴리에틸렌이민(케이스)
M3(길이 10mm) 와셔 삽입 나사 2개 부속

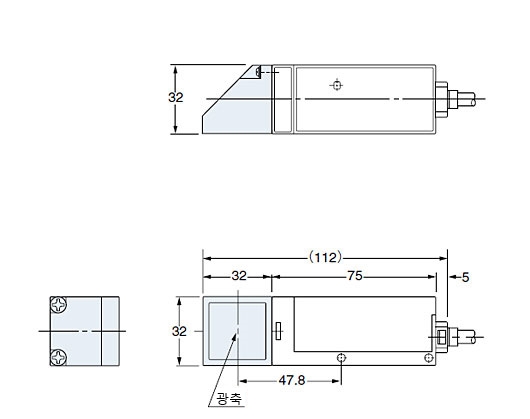

장착도
------------------------------ Tab4 showing ------------------------------
회로・연결
LA-510
LA-511
레이저식 라인 센서

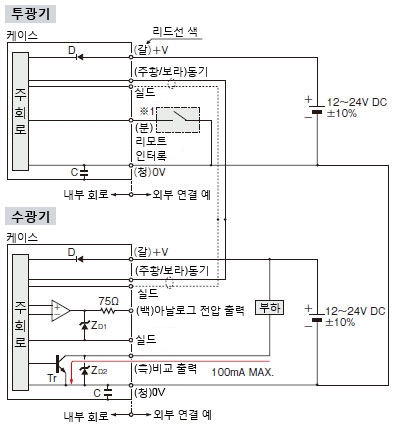

입・출력 회로도
기호・・・
D: 전원 역연결 보호용 다이오드
ZD: 서지 전압 흡수용 제너 다이오드
C: 콘덴서(0.022μF)
Tr: NPN 출력 트랜지스터

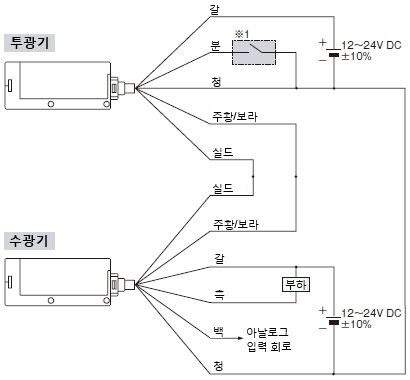

연결도
※1
리모트 인터록
레이저 방사: 0V에 연결
레이저 방사 정지: +V에 연결 또는 개방
------------------------------ Tab5 showing ------------------------------

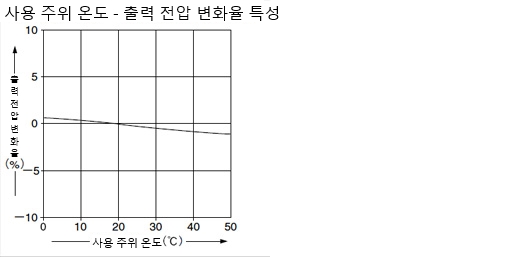

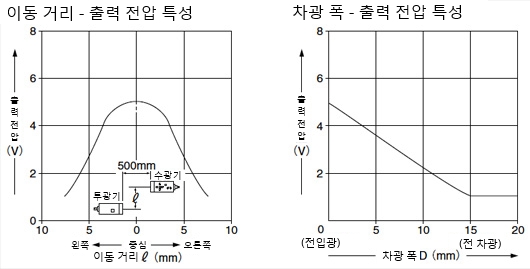

검출 특성
------------------------------ Tab6 showing ------------------------------
- LA-510는 JIS/IEC 규격의 클래스1 레이저 제품입니다. 또한, LA-511은 FDA 규칙의 클래스Ⅰ 레이저 제품입니다. 위험하므로 레이저광을 렌즈 등의 관찰 광학계를 통해 보지 마십시오.
- 본 제품에는 아래와 같은 내용의 라벨이 동봉되어 있습니다. 라벨 내용에 따라 취급해 주십시오.
클래스1 타입
설치
- 레이저의 광망에는 방향성이 있으므로 센서 설치 방향에 주의해 주십시오.
- 본체의 조임 토크는 1.17N·m 이하로 해 주십시오. 또한, 부속 설치 브래킷을 사용하시는 경우에는 반드시 좌우 1세트로 설치해 주십시오.
배선
- LA-510 및 LA-511은 내노이즈성을 향상시키기 위해 C(콘덴서) 어스로 되어 있습니다. 센서 근처에 초음파 용착기와 같은 고주파 노이즈를 발생시키는 기기가 있거나 설치 가대가 전도체(금속 등)인 경우에는 센서와 설치 가대를 절연해 주십시오.
또한, 위험하므로 오토 트랜스(단권 트랜스)를 사용하는 전원 장치는 사용하지 마십시오.
레이저광의 안전 기준
- 레이저광은 에너지 밀도가 높아 눈이나 피부 등 인체에 유해할 수 있으므로 JIS와 IEC에서는 안전성을 클래스로 구분해 관리 방법 등을 규정하고 있습니다. LA-510는 클래스1의 레이저 제품에 해당합니다.
JIS C 6802(IEC 60825-1)에 의한 클래스 구분
| 클래스 구분 | 개요 |
|---|---|
| 클래스1 | 합리적으로 예견할 수 있는 운전 조건에서 안전한 레이저 |
레이저광의 안전 방책
- 레이저 제품을 안전하게 사용하기 위하여 JIS C 6802(IEC60825-1)에서 '레이저 제품의 안전 기준'이 규정되어 있습니다. 사용하시기 전에 내용을 확인해 주십시오.
기타
- LA-510 및 LA-511은 레이저광의 아날로그량을 판정 출력합니다. 검출 영역의 중심부와 주변부에는 광 강도에 편차가 있어 "표시값=치수"가 아니므로 주의해 주십시오.
- 전원을 투입하고 10분 이상 경과된 후 안정된 상태에서 사용해 주십시오.
