레이저 스캐닝 센서 L1D/L2D(종료품)

다운로드

현재 이 제품과 관련된 다운로드할 수 있는 파일이 없습니다.

  • 수주 종료 정보

  • 사양

수주 종료

종료 시기

2001년10월31일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

------------------------------ Tab1 showing ------------------------------

수주 종료 정보

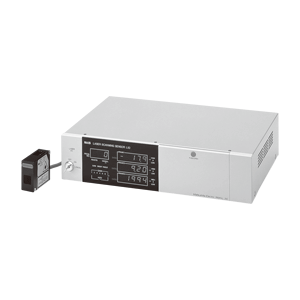

pic01

※ 대체 권장품이 없더라도 용도에 따라 대응 가능한 상품이 있는 경우가 있으므로 문의해 주십시오.

------------------------------ Tab2 showing ------------------------------

사양

타입L1D(모방 용도)L2D(계측 용도)
L1D-150L2D-50L2D-100
측정 중심 거리150mm±2mm50mm±1mm100mm±1mm
측정 범위X좌표±15mm±5mm±10mm
Z좌표±25mm±3mm±10mm
분해능(3σ)X좌표60μm20μm40μm
Z좌표250μm10μm60μm
광원레이저 광반도체 레이저 : 파장 780nm
펄스 폭2.5μs(Duty 50%)
출력최대 출력 10mW(피크)　평균 출력 5mW　등급 3B
응답성주사 주기※20ms

40ms

샘플링 수400점/주기800점/주기
출력디지털 출력X, Z 좌표 등의 데이터 출력 : 3출력(부호 포함 11비트 바이너리 : 부논리)
준비 OK, 데이터 저장 완료, 판정 비교 출력 등
출력 분해능X좌표±15μm±5μm±10μm
Z좌표±50μm±5μm±20μm
패럴렐・시리얼 출력데이터 표시용 패럴렐・시리얼 출력
아날로그 출력X, Z 좌표 아날로그 출력, 수광량 모니터 출력
입력디지털 입력프로그램 No. 변환(256 품종 : 8비트 바이너리)
저장 스타트, 프로그램 No. 변환 표시, 전원 리셋 등
시리얼 입출력RS-232C(1ch)
표시프로그램 No.0～255
데이터 표시DATA1, 2, 3　±4자리
감도 변환오토, 매뉴얼(7단)
기타게인 표시, 브라이트, 다크, 인벨리드(판단 불가), 레이저 방사, 적색 LED 가이드 광(레이저 주사 폭 표시용) 등
레이저 방사 안전 대책레이저 방사 표시, 키 스위치, 레이저 방사 제어, 방사 지연
사용 온도/습도 범위0～+50℃/35～85%RH(단, 결로되지 않을 것)
보관 온도/습도 범위-20℃～+70℃/35～85%RH(단, 결로되지 않을 것)
정격 조작 전압/정격 주파수AC100V(-15%, +10%)/50, 60Hz 공용
정격 소비 전력60VA 이하
크기/질량(중량)센서부65×30×74.5mm/약 200g
컨트롤러430×99×285.5mm/약 7.5kg
케이블 길이센서부 : 2m/약 250g : 센서부 중량 불포함
중계 케이블 : 8m/약 1kg

(주) : 지정하지 않은 측정 조건은 정격 조작 전압, 주위 온도 20℃, 대상 물체는 백색 세라믹입니다.
※주사 주기는 데이터 저장 시간과 연산 가능 시간을 합한 것입니다.
