고정밀도 레이저 각도・높이 변위 센서 HL-V1(종료품)

다운로드

현재 이 제품과 관련된 다운로드할 수 있는 파일이 없습니다.

  • 수주 종료 정보

  • 사양

  • 치수도

수주 종료

종료 시기

2011년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

수주 종료 정보

pic01

※ 대체 권장품이 없더라도 용도에 따라 대응 가능한 상품이 있는 경우가 있으므로 문의해 주십시오.

사양

형식명HL-V1
측정 중심 거리50mm
측정 범위각도 : ±3960″(±1.1°), 거리 : ±1.5mm
분해능각도 : 5″(5/3600°), 거리 : 5μm
직선성±0.5%F.S.
측정축X, Y, D(주1), Z
온도 특성각도 : 0.04% F.S./℃, 거리 : 0.2% F.S./℃
투광 소자적색 반도체 레이저　등급2(JIS/IEC) (최대 출력 : 0.6mW, 발광 피크 파장 : 685nm)
레이저 스폿 지름φ1mm
응답 시간100ms(유리 측정 시 : 150ms)
아날로그 전압 출력-5～+5V F.S.(X, Y, D, Z)
시리얼 입・출력RS-232C
전원 전압24V DC±10%　리플 (P-P) 포함
소비 전류약 950mA(주2)
비디오 출력NTSC 방식 준거(인터레이스, 주사선 수 525개)

(주1) : D값은 X-Y 축의 합성 벡터입니다.

(주2) : 2A 이상의 전원을 준비해 주십시오.

(주3) : 지정하지 않은 측정 조건은 컨트롤러(HL-V1C)와 연결하여 전원 전압 : 24V DC, 사용 주위 온도 : =+20℃, 평균 횟수 : 1회, 각도 투광 스폿 : "1mm, 측정 기준 각도/측정 중심 거리/투광 조정 : 자동, 대상 물체 : 알루미늄 증착 표면 반사 미러의 경우입니다.

  • 본 제품은 JIS/IEC 규격의 등급2 레이저 제품입니다. 위험하므로 레이저 광을 직시하거나 렌즈 등의 관찰 광학계를 통해 보지 마십시오.

치수도

  • 단위mm

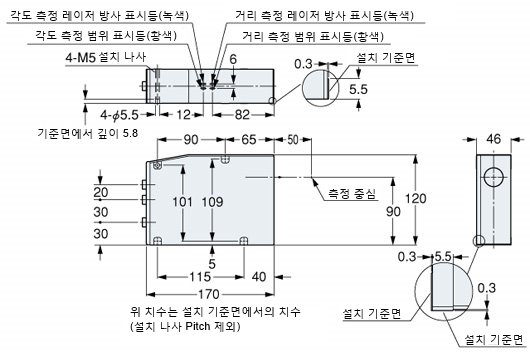

HL-V101B

센서 헤드

HL-V101B

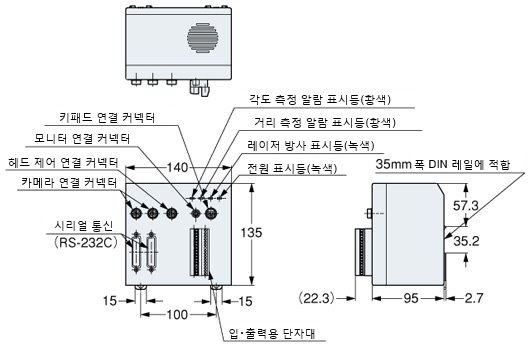

HL-V1C

컨트롤러

HL-V1C
