치수도
- 단위mm
HL-H1□

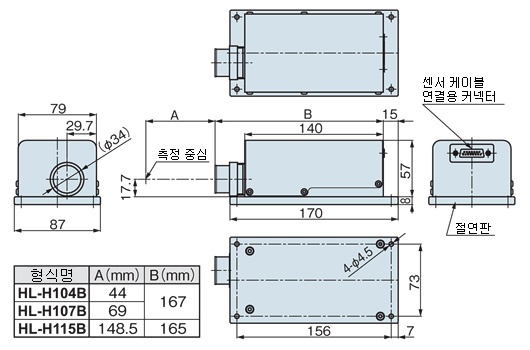

센서 본체

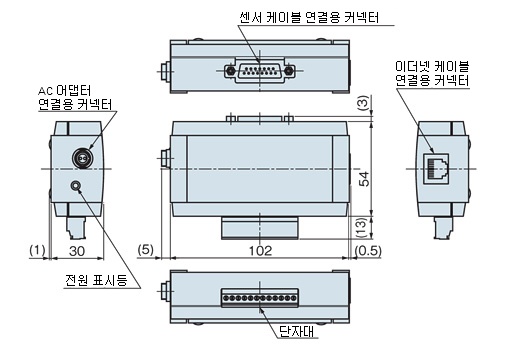

인터페이스 Box(부속품)

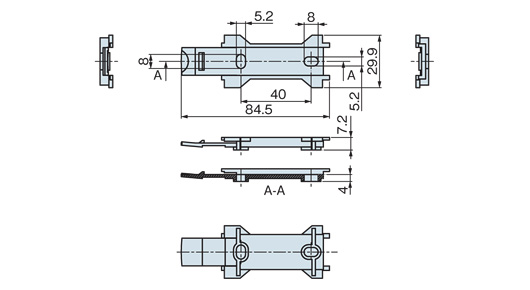

인터페이스 Box 설치판(부속품)

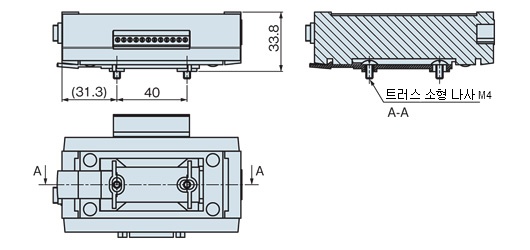

장착도
------------------------------ Tab4 showing ------------------------------
회로・연결

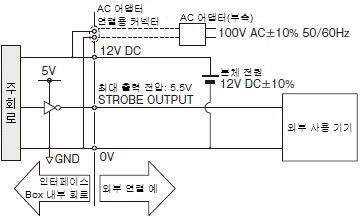

입・출력 회로도
(주1) : 스트로브 출력에는 외부 사용 기기로부터 신호를 주지 마십시오. 외부에서 신호를 입력하면 내부 회로가 파손될 수 있습니다.
(주2) : 부속 AC 어댑터와 12V DC 단자에 동시에 인가하지 마십시오.
------------------------------ Tab5 showing ------------------------------
검출 특성
(각 그래프는 대표 예입니다.)
빔 형상(단위: μm）
| 형식명 | HL-H104B | HL-H107B | HL-H115B | |
|---|---|---|---|---|
| 빔 형상 | A(X×Y) | 약 30×100 | 약 45×130 | 약 70×200 |
| B(X×Y) | 약 26×94 | 약 38×160 | 약 85×450 | |
| C(X×Y) | 약 50×270 | 약 80×330 | 약 160×1,000 | |
------------------------------ Tab6 showing ------------------------------
- CE 적합 조건으로 직류 전원으로 입출력 단자의 12V DC 단자와 0V 단자에서 전압을 공급해 주십시오. 전원선 및 출력선의 케이블 길이는 30m 미만으로 해 주십시오.
- 고장인 경우에는 반드시 당사로 연락해 주십시오. 본 제품은 분해했을 때 자동으로 레이저 방사를 정지하는 기능을 갖추고 있지 않으므로 분해하면 레이저광에 닿을 위험이 있습니다.
- 본 사양서에 기재되어 있는 조작 방법 이외의 방법으로 사용하지 마십시오. 주의 － 여기에 규정된 이외의 절차로 제어하거나 조정하면 위험한 레이저 방사에 피폭될 수 있습니다.
- 다음과 같은 경고 라벨의 내용을 잘 읽으신 후 사용해 주십시오. 경고 라벨은 센서 헤드 측면에 붙어 있습니다. 일본어 · 영어 경고 라벨이 동봉되어 있으므로 필요에 따라 사용해 주십시오.
<경고 라벨> ※경고 라벨은 HL-H104B의 경우의 예입니다.
