사양

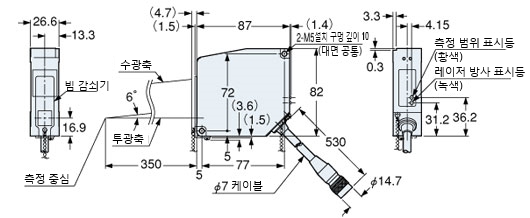

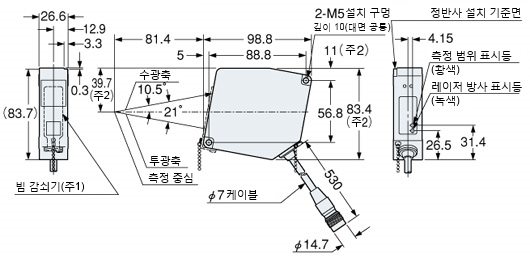

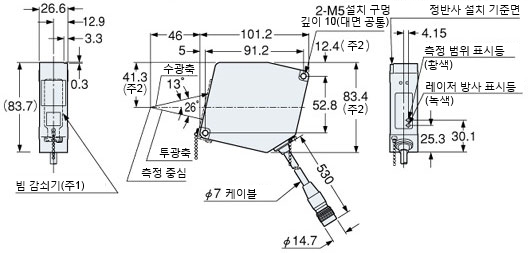

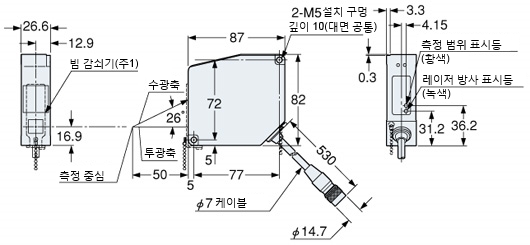

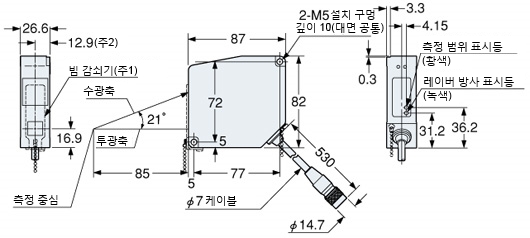

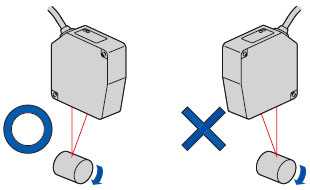

센서 헤드

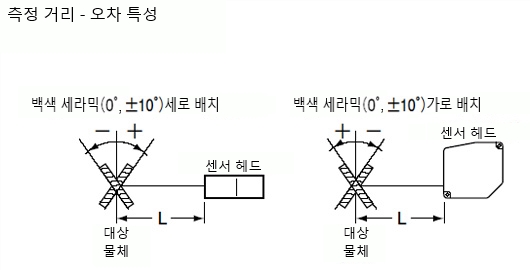

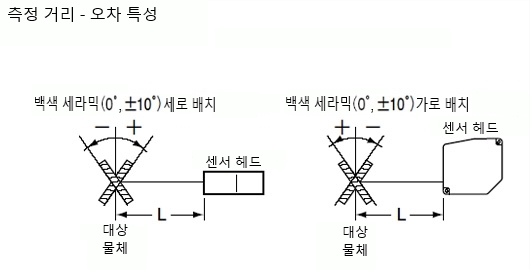

| 종류 | 확산 반사 타입 |
|---|
| 와이드 레인지 | 범용 | 고정밀 |
|---|
| | 조면 워크용 | | 조면 워크용 |
|---|
| 형식명 | JIS/IEC 규격
적합 타입 | HL-C135C
-BK10 | HL-C108B
-MK | HL-C108B
-MK | HL-C105B
-BK | HL-C105B
-MK |
|---|
FDA 규칙
적합 타입 | HL-C108F

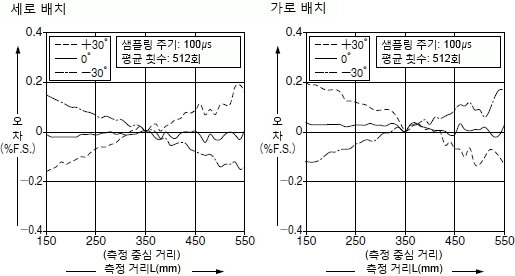

-BK | - | HL-C105F
-BK | - |
|---|
| 측정 중심 거리 | 350mm | 85mm | 50mm |
|---|
| 측정 범위 | ±200mm | ±20mm | ±5mm |
|---|
분해능
(주2) (주3) | 10μm | 2μm | 1μm |
|---|
| 직선성(주4) | ±0.1% F.S. |
|---|
| 온도 특성 | 0.02% F.S./℃ |
|---|
| 레이저 방사 표시등 | 녹색 LED(레이저 방사 중 및 방사 직전에 점등) |
|---|
| 측정 범위 표시등 | 황색 LED(측정 범위 내에서 점멸, 측정 중심 거리 근처에서 점등) |
|---|
내
환
경
성 | 보호 구조 | IP67(IEC), 방침형(JIS) (커넥터부 제외) |
|---|
| 사용 주위 온도 | 0~+45℃(단, 결로가 없을 것),
보관 시: -20~+70℃ |
|---|
| 사용 주위 습도 | 35~85%RH,
보관 시: 35~85%RH |
|---|
| 사용 주위 조도 | 백열 램프: 수광면 조도 3,000 lx 이하 |
|---|
| 내진동 | 내구 10~55Hz(주기 1분간) 복진폭 1.5mm XYZ 각 방향 2시간 |
|---|
| 내충격 | 내구 196m/s2(약 20G) XYZ 각 방향 3회 |
|---|
| 투광 소자 | 적색 반도체 레이저
클래스3B(FDA 규칙은 클래스IIIb)
(최대 출력: 10mW, 발광 피크 파장: 658nm) | 반도체 레이저 클래스2(FDA 규칙은 클래스II)
(JIS/IEC 규격 적합 타입: JIS/IEC, FDA 규칙 적합 타입: JIS/IEC/FDA)
(최대 출력: 1mW, 발광 피크 파장: 658nm) |
|---|
빔 지름
(주5) | 약 400×200μm | 약 100×140μm | 약 100×1,200μm | 약 70×120μm | 약 70×1,000μm |
|---|
| 수광 소자 | 리니어 이미지 센서 |
|---|
| 케이스 어스 방식 | 플로팅 |
|---|
| 재질 | 본체 케이스: 알루미늄 다이캐스팅, 본체 커버: 알루미늄 다이캐스팅, 전면 커버: 유리 |
|---|
| 케이블 | 커넥터 부착 캡타이어 케이블 0.5m 부속 |
|---|

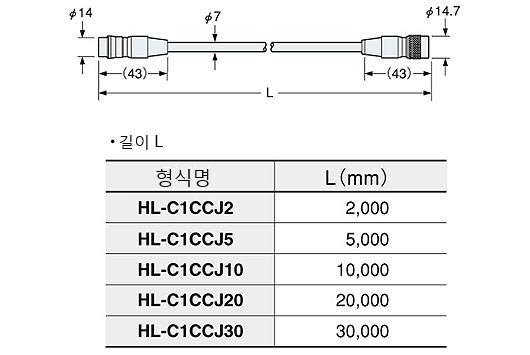

| 케이블 연장 | 옵션(별매) 연장 케이블로 전체 길이 30m까지 연장 가능 |
|---|
| 질량 | 본체 질량: 약 300g |
|---|
| 부속품 | 레이저 경고 라벨 : JIS(일문 표기) 1세트 ※FDA 규칙 적합 타입에만 부속, IEC(영문 표기)/GB(중문 표기) 각 1세트 |
|---|

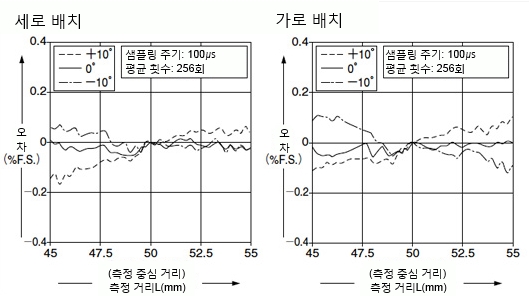

(주1) : 지정하지 않은 측정 조건은 전원 전압 24V DC, 사용 주위 온도=+20℃, 샘플링 주기 100μs, 평균 횟수 256회(HL-C135C-BK10은 512회), 측정 중심 거리, 측정 물체가 백색 세라믹입니다. 측정 물체에 따라 직선성이 바뀔 수 있습니다.
(주2) : 측정 중심 거리에서 측정값 편차의 P-P값을 거리로 환산한 것입니다.
(주3) : 당사 표준의 백색 세라믹에서 평균 횟수 256회(HL-C135C-BK10는 512회)인 경우입니다.
(주4) : 당사 표준의 백색 세라막 측정 시 변위 출력의 이상 직선에 대한 오차입니다. 대상 물체에 따라 바뀔 수 있습니다.
(주5) : 중심광 강도의 1/e2(13.5%)로 정의되어 있습니다. 규정 스폿 지름 밖에도 미세한 누출광이 있으며, 검출 포인트의 주위가 검출 포인트에 비해 반사율이 높은 경우에는 그 영향을 받을 수 있습니다.

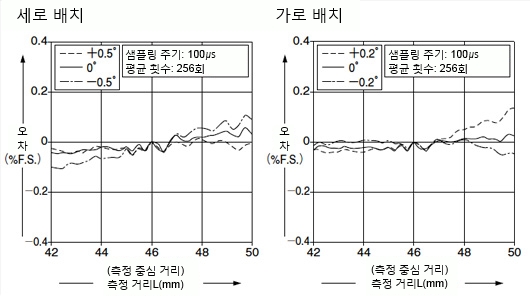

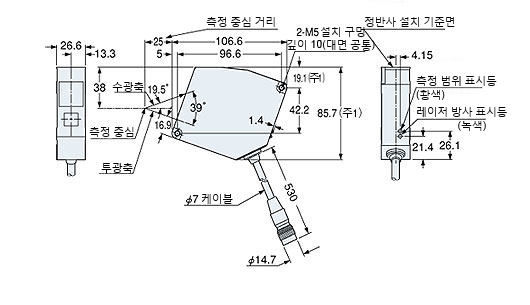

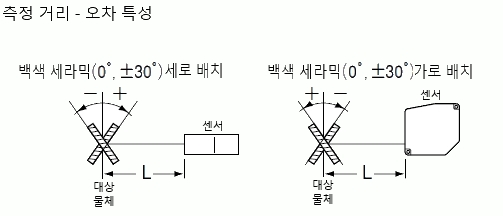

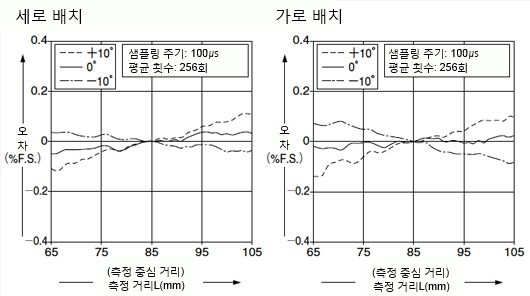

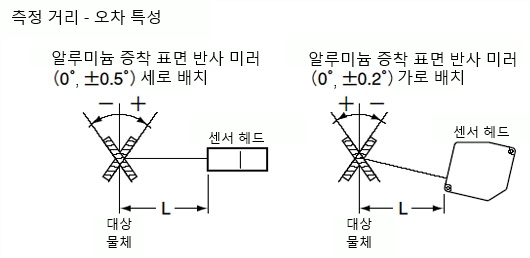

| 종류 | 정반사 타입 |
|---|
| 범용 | 고정밀 | 초고정밀 · 틈새 측정 |
|---|
| 형식명 | JIS/IEC 규격 적합 타입 | HL-C108B | HL-C105B | HL-C102A |
|---|
FDA 규칙
적합 타입 | HL-C108F | HL-C105F | - |
|---|
| 측정 중심 거리 | 81.4mm | 46mm | 25mm |
|---|
| 측정 범위 | ±16mm | ±4mm | ±1mm |
|---|
| 분해능(주2) (주3) | 2μm | 1μm | 0.3μm |
|---|
| 직선성(주4) | ±0.1% F.S. | ±0.05% F.S.(±1μm) |
|---|
| 온도 특성 | 0.02% F.S./℃ | 0.04% F.S./℃ |
|---|
| 레이저 방사 표시등 | 녹색 LED(레이저 방사 중 및 방사 직전에 점등) |
|---|
| 측정 범위 표시등 | 황색 LED[측정 범위 내에서 점멸, 측정 중심 거리 근처에서 점등] |
|---|
내
환
경
성 | 보호 구조 | IP67(IEC), 방침형(JIS) (커넥터부 제외) |
|---|
| 사용 주위 온도 | 0~+45℃(단, 결로가 없을 것), 보관 시: -20~+70℃ |
|---|
| 사용 주위 습도 | 35~85%RH, 보관 시: 35~85%RH |
|---|
| 사용 주위 조도 | 백열 램프: 수광면 조도 3,000 lx 이하 |
|---|
| 내진동 | 내구 10~55Hz(주기 1분간) 복진폭 1.5mm XYZ 각 방향 2시간 |
|---|
| 내충격 | 내구 196m/s2(약 20G) XYZ 각 방향 3회 |
|---|
| 투광 소자 | 적색 반도체 레이저 클래스2(FDA 규칙은 클래스II) (JIS/IEC 규격 적합 타입: JIS/IEC, FDA 규칙 적합 타입: JIS/IEC/FDA)
(최대 출력: 1mW, 발광 피크 파장: 658nm) | 적색 반도체 레이저 클래스1(JIS/IEC)
(최대 출력 70μW, 발광 피크 파장: 658nm) |
|---|
| 빔 지름(주5) | 약 100×140μm | 약 70×120μm | 약 30×50μm |
|---|
| 수광 소자 | 리니어 이미지 센서 |
|---|
| 케이스 어스 방식 | 플로팅 |
|---|
| 재질 | 본체 케이스: 알루미늄 다이캐스팅, 본체 커버: 알루미늄 다이캐스팅, 전면 커버: 유리 |
|---|
| 케이블 | 커넥터 부착 캡타이어 케이블 0.5m 부속 |
|---|
| 케이블 연장 | 옵션(별매) 연장 케이블로 전체 길이 30m까지 연장 가능 |
|---|
| 질량 | 본체 질량: 약 300g |
|---|
| 부속품 | 레이저 경고 라벨 : JIS(일문 표기) 1세트 ※FDA 규칙 적합 타입에만 부속, IEC(영문 표기)/GB(중문 표기) 각 1세트 |
|---|
(주1) : 지정하지 않은 측정 조건은 전원 전압 24V DC, 사용 주위 온도=+20℃, 샘플링 주기 100μs(HL-C102A는 332μs), 평균 횟수 256회, 측정 중심 거리, 측정 물체가 알루미늄 증착 표면 반사 미러입니다. 측정 물체에 따라 직선성이 바뀔 수 있습니다.
(주2) : 측정 중심 거리에서 측정값 편차의 P-P값을 거리로 환산한 것입니다.
(주3) : 당사 표준의 알루미늄 증착 표면 반사 미러로 평균 횟수 256회인 경우입니다.
(주4) : 당사 표준의 알루미늄 증착 표면 반사 미러 측정 시 변위 출력의 이상 직선에 대한 오차입니다. 대상 물체에 따라 바뀔 수 있습니다.
(주5) : 중심광 강도의 1/e2(13.5%)로 정의되어 있습니다. 규정 스폿 지름 밖에도 미세한 누출광이 있으며, 검출 포인트의 주위가 검출 포인트에 비해 반사율이 높은 경우에는 그 영향을 받을 수 있습니다.

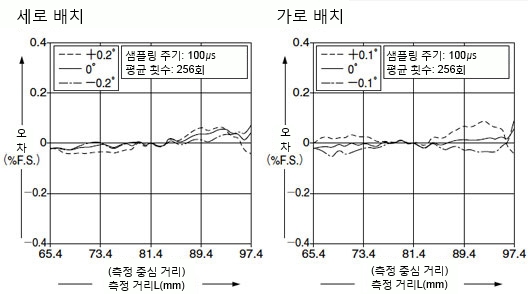

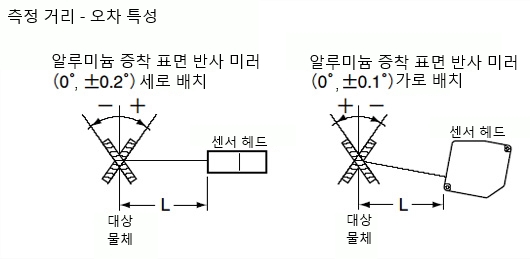

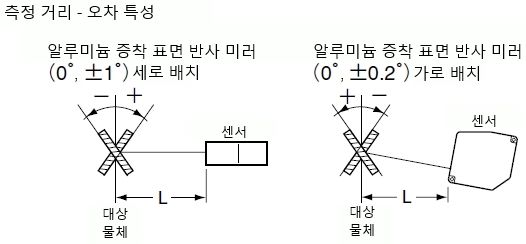

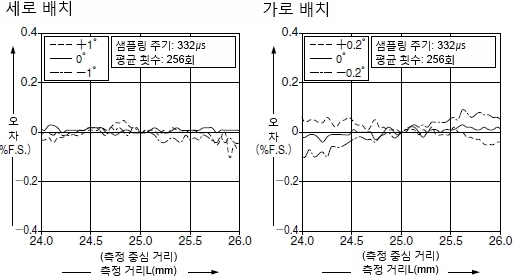

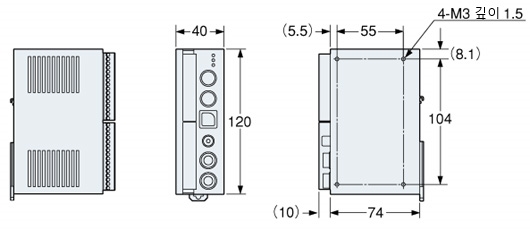

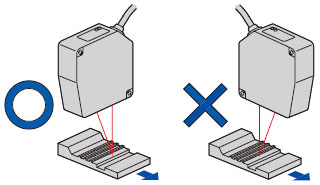

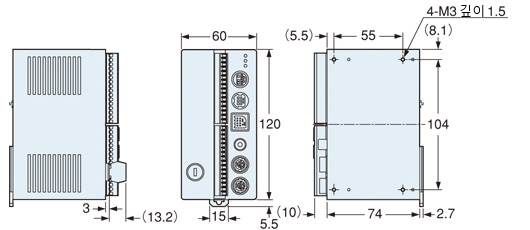

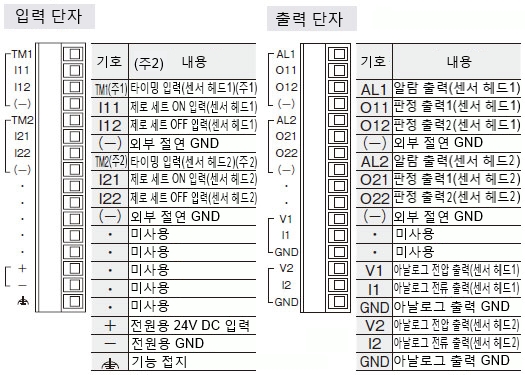

컨트롤러

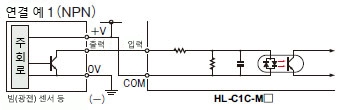

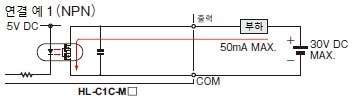

| 종류 | NPN 출력 타입 | 포토모스 릴레이 출력 타입 |
|---|
| 표준 타입 | HL-C102A용 | HL-C135C
-BK10용 | 표준 타입 | HL-C102A용 | HL-C135C
-BK10용 |
|---|
| 형식명 | HL-C1C | HL-C1C
-GS | HL-C1C
-WL | HL-C1C
-M | HL-C1C
-M-GS | HL-C1C
-M-WL |
|---|
| 연결 센서 헤드 | 최대 2대 |
|---|
| 전원 전압 | 24V DC±10% 리플 0.5V(P-P) 포함 |
|---|
| 소비 전류 | 센서 1대 연결 시: 약 430mA, 센서 2대 연결 시: 약 550mA |
|---|
| 샘플링 주기 | 100μs / 144μs / 200μs / 255μs / 332μs / 498μs / 1,000μs 중 선택 가능
[HL-C1C(-M)-GS는 200μs / 332μs / 498μs / 1,000μs
(피크 측정 시에는 100μs / 144μs도 설정 가능.
2헤드 연결 시에는 332μs / 498μs / 1,000μs) 중 선택 가능] |
|---|
| 온도 특성 | ±0.01% F.S./℃ |
|---|
| 아날로그 출력 | 전압 | 출력 전압: ±5V/F.S.[확산 반사 모드 선택 시 초기 설정(주2)]
출력 범위: -10.9~+10.9V
출력 전류: 최대 2mA, 출력 임피던스: 50Ω |
|---|
전류
(주3) | 출력 전류: 4~20mA/F.S.[확산 반사 모드 선택 시 초기 설정(주4)]
출력 범위: 0~29.5mA(부하 임피던스 MAX. 시 최대 25mA까지)
부하 임피던스: 250Ω 이하 |
|---|

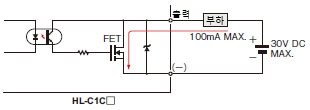

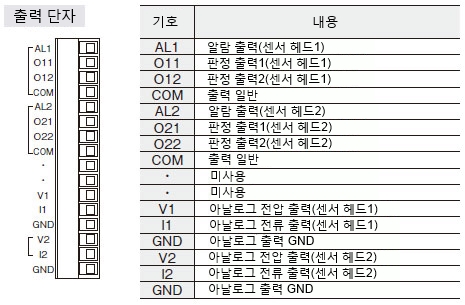

| ALARM 출력 | N 채널 오픈 드레인
・최대 유입 전류: 100mA
・인가 전압: 30V DC 이하
(ALARM 출력 - 외부 절연 GND 간)

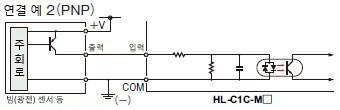

・ON 저항: 5Ω 이하 | 포토모스 릴레이
・최대 부하 전류: 50mA
・인가 전압: 30V DC 이하
(ALARM 출력 - 출력 일반 간)
・ON 저항: 35Ω 이하
・동작 시간: 최대 2ms |
|---|
| | 출력 동작 | 광량 오버 또는 광량 부족 시 OPEN |
|---|
| 단락 보호 | 장비 |
|---|
판정 출력
(O1, O2) | N 채널 오픈 드레인
・최대 유입 전류: 100mA
・인가 전압: 30V DC 이하
(판정 출력 - 외부 절연 GND 간)
・ON 저항: 5Ω 이하 | 포토모스 릴레이
・최대 부하 전류: 50mA
・인가 전압: 30V DC 이하
(판정 출력 - 출력 일반 간)
・ON 저항: 35Ω 이하
・동작 시간: 최대 2ms |
|---|
| | 출력 동작 | 임계값에 달했을 때 OPEN 또는 CLOSE, 판정 출력 선택에서 설정
(임계값은 히스테리시스 설정값에 따라 바뀝니다.) |
|---|
| | 단락 보호 | 장비 |
|---|
| 시리얼 입·출력 | RS-232C |
|---|

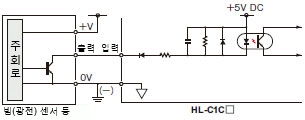

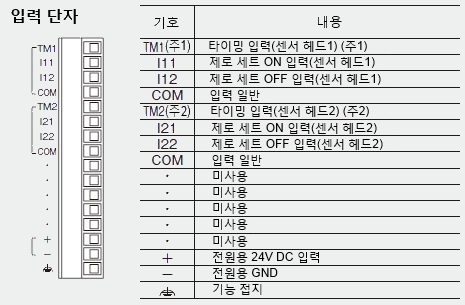

타이밍 입력
(레이저 방사) | 단락 시 또는 개방 시: 레이저 방사 정지 또는 계속, 입력 선택에서 설정 | - | 전압 입력 시(사용 입력 전압: 12~24V DC, 최대 입력 전압: 30V DC)
또는 개방 시: 레이저 방사 정지 또는 계속, 입력 선택에서 결정 | - |
|---|
| 리모트 인터록 입력 | - | 개방 시: 레이저 방사 정지 | - | 개방 시: 레이저 방사 정지 |
|---|
| 제로 세트 ON 입력 | 단락 시 제로 세트 ON | 전압 입력 시(사용 입력 전압: 12~24V DC, 최대 입력 전압: 30V DC)에 제로 세트 ON |
|---|
| 제로 세트 OFF 입력 | 단락 시 제로 세트 OFF | 전압 입력 시(사용 입럭 전압: 12~24V DC, 최대 입력 전압: 30V DC)에 제로 세트 OFF |
|---|
표
시
등 | 레이저 방사 | 녹색 LED
(센서 헤드1 또는 센서 헤드2의 레이저 방사 중 및 방사 직전에 점등) |
|---|
| BRIGHT | 적색 LED
(센서 헤드1 또는 센서 헤드2가 광량 오버로 측정 불가능 시에 점등) |
|---|
| DARK | 적색 LED
(센서 헤드1 또는 센서 헤드 2가 광량 부족으로 측정 불가능 시에 점등) |
|---|
| 설정 / 데이터 표시 | 소형 콘솔(옵션) |
|---|
| 캘리브레이션(주5) | 시프트 | ±20.0000mm | ±200.0000mm | ±20.0000mm | ±200.0000mm |
|---|
| 스팬 | 0.9000~1.1000 |
|---|
| 평균 횟수(주5) | OFF, 2~32,768회(16단계) |
|---|
| 디지털 필터(주5) | 하이 패스: OFF, 10~2,000Hz(9단계), 로우 패스: OFF, 10~2,000Hz(9단계) |
|---|
| 연산 기능(주5) | L±KA, L±KB, L±K(A±B) A: 센서 헤드1의 측정값, B: 센서 헤드2의 측정값, L=±999.9999, K=0.0001~99.9999 |
|---|
| 홀드 기능(주5) | NORMAL / P-P / PEAK / VALLEY 중 선택 가능 |
|---|
내
환
경
성 | 사용 주위 온도 | 0~+50℃(단, 결로가 없을 것),
보관 시: -20~+70℃ |
|---|
| 사용 주위 습도 | 35~85%RH,
보관 시: 35~85%RH |
|---|
| 내진동 | 내구 10~55Hz(주기 1분간) 복진폭 0.75mm XYZ 각 방향 30분 |
|---|
| 내충격 | 내구 196m/s2(약 20G) XYZ 각 방향 3회 |
|---|
| 배선 길이 | 전원선: 10m 미만, 신호선: 30m 미만 |
|---|
| 본체 질량 | 본체 질량: 약 300g |
|---|
| 부속품 | - | 키: 2개 | - | 키: 2개 |
|---|
(주1) : 지정하지 않은 측정 조건은 전원 전압 24V DC, 사용 주위 온도=+20℃, 샘플링 주기 100μs[HL-C1C(-M)-GS는 332μs], 평균 횟수 256회[HL-C1C(-M)-WL은 512회], 측정 중심 거리입니다.
(주2) : 정반사 모드 선택 시 초기 설정은 ±4V/F.S.입니다.
(주3) : 아날로그 전류 출력의 최대 출력 전류는 부하 임피던스에 따라 다릅니다.
(주4) : 정반사 모드 선택 시 초기 설정은 5.6~18.4mA/F.S.입니다.
(주5) : 소형 콘솔 및 RS-232C를 통한 외부 기기로부터의 커맨드 입력으로 설정할 수 있습니다.

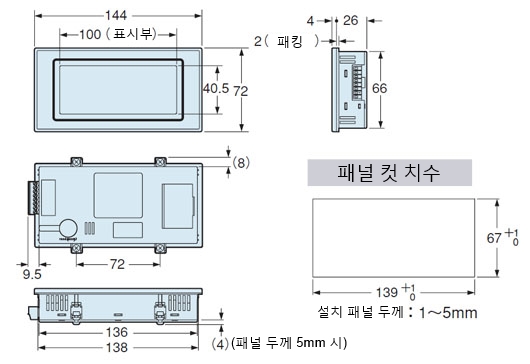

소형 콘솔
| 종류 | 표준 타입 | HL-C1C-GS
(HL-C102A) 전용 | HL-C1C-WL
(HL-C135C-BK10) 전용 |
|---|
| 일본어 타입 | 영어 타입 | 일본어 타입 | 영어 타입 | 일본어 타입 | 영어 타입 |
|---|
| 형식명 | HL-C1DP1 | HL-C1DP1-E | HL-C1DP1-GS | HL-C1DP1-E-GS | HL-C1DP1-WL | HL-C1DP1-E-WL |
|---|
| 전원 전압 | 24V DC±10% 리플 0.5V(P-P) 포함 |
|---|
| 소비 전류 | 200mA 이하 |
|---|
| 표시 | 표시 소자 | STN 흑백 LCD |
|---|
| 백라이트 | 백색 LED |
|---|
측정값
표시 범위 | -999.9999~999.9999 |
|---|
| 터치 패널 | 조작력 | 0.5N 이하 |
|---|
| 수명 | 100만 회 이상(주1) |
|---|
내
환
경
성 | 내환경성 | P65(초기 상태에서) (주2)
패널 전면에서만 방진, 방적(제어반 접촉면에 방수 패킹 사용) |
|---|
| 사용 주위 온도 | 0~50℃(단, 결로 및 결빙이 없을 것),
보관 시: -20~60℃ |
|---|
| 사용 주위 습도 | 20~85%RH,
보관 시: 10~85%RH |
|---|
| 내정전기 노이즈 | 5,000V 이상(패널 표면) |
|---|
| 내진동 | 내구 10~55Hz 복진폭 0.75mm XYZ 각 방향 10분 |
|---|
| 내충격 | 내구 98m/s2 이상 XYZ 각 방향 4회 |
|---|
| 재질 | 케이스: PPE, 전면 보호 시트: 폴리에스테르 |
|---|
| 질량 | 약 230g |
|---|
| 부속품 | 컨트롤러 · 콘솔 간 연결 케이블: 1개, 설치 브래킷: 1세트 |
|---|
(주1) : 상온(+25℃)에서 사용한 경우의 평균적인 수명입니다.
(주2) : 재설치인 경우에는 방수 패킹을 교환해 주십시오.(주문 품번: AIGT181, 10개입)
