기본 정보
초고속 샘플링 25μs
고분해능 0.02%F.S.
더 다채로운 데이터 수집과 처리를 제안합니다.
Korean KC : GP-XC□(-P) 만 해당
특징

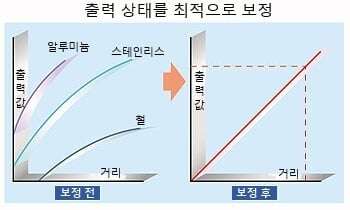

직선성 ±0.3%F.S.를 스테인리스 · 철로 실현
±0.3％F.S.의 직선성 실현. 스테인리스와 철에도 대응하므로 워크 재질에 영향을 받지 않고 정확한 측정이 가능합니다.
또한 각 재질(스테인리스 · 철 · 알루미늄)에 대응하는 특성이 미리 컨트롤러에 입력되어 있으므로 각 재질에 가장 적합한 설정으로 전환해 사용할 수 있습니다.

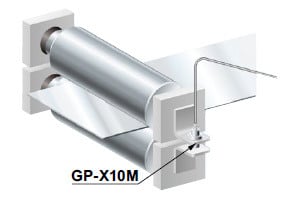

25μs(40,000회/초)의 초고속 샘플링
와전류식 디지털 변위 센서 GP-X 시리즈는 25μs의 초고속 샘플링으로 워크의 고속 변위도 놓치지 않습니다.
0.07%F.S./℃의 온도 특성으로 온도 변화에 강하다
센서 헤드와 컨트롤러의 조합으로 0.07％F.S./℃를 실현. 주위 온도 변화에 강한 안정된 미세 변위 측정이 가능합니다.
분해능 0.02%F.S.의 고정밀 측정 실현
분해능 0.02％F.S.로 미세 변위를 고정밀로 측정합니다.

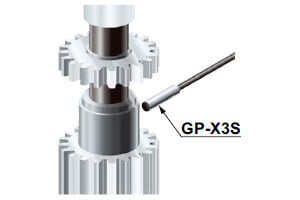

특히 0.8mm 검출용 센서 헤드 GP-X3S는 0.16μm의 초미세 변위를 판별할 수 있습니다. (64회 평균)

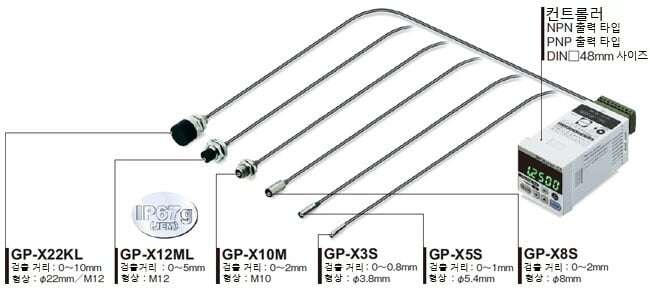

IP67g 센서 헤드의 폭넓은 라인 업
와전류식 디지털 변위 센서 GP-X 시리즈는 초소형 φ3.8mm의 원주형 센서 헤드부터 장거리 검출용 φ22mm 센서 헤드까지 총 6기종을 라인 업. 또한 모든 센서 헤드는 IP67g(JEM)의 내유형입니다. 가혹한 현장 환경에서도 안심하고 사용할 수 있습니다.

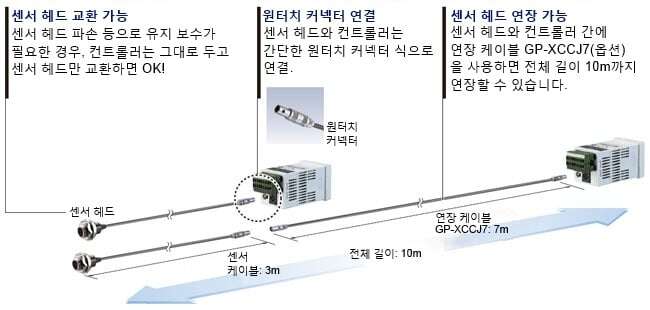

시공성, 유지보수성이 뛰어난 센서 헤드

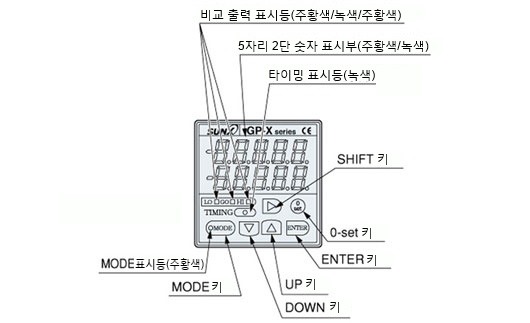

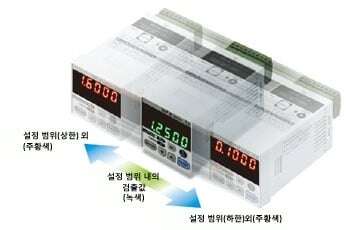

시인성이 뛰어난 5자리 2단의 2색 디지털 표시
측정값이 설정 범위 안일 경우(GO)에는 하단에 녹색으로 디지털 표시됩니다. 설정 범위 밖인 경우(HI, LO)에는 상단에 주황색으로 디지털 표시됩니다. 표시부와 표시색을 다르게 표시하는 것으로 순간적인 판정 표시도 확실하게 인식할 수 있습니다.

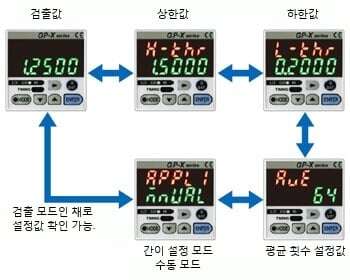

설정이 간단한 디지털 입력 표시
디지털 2단으로 표시되므로 설정 항목을 확인하면서 각 모드의 수치를 설정할 수 있습니다. 또한 검출을 진행하고 있는 상태에서도 주요 항목의 설정을 확인할 수 있습니다.
20kHz의 고속 데이터 출력
출력 측정 데이터를 고속으로 PLC에 보낼 수 있습니다(샘플링 주기: 20kHz).
4종류의 메모리 전환 기능
측정 시의 설정 데이터를 4종류로 메모리할 수 있습니다. 워크 변경, 작업 순서 변경, 다단계 검사 등도 원활하게 실행할 수 있습니다.

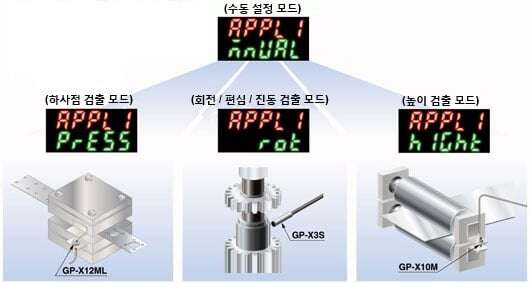

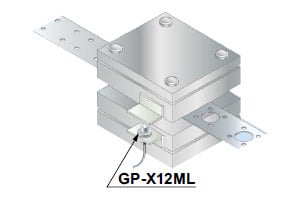

4가지 측정 모드
자주 사용되는 어플리케이션에 대응하는 측정 모드가 준비되어 있으므로 손쉽게 설정값을 입력할 수 있습니다. 사용하시는 어플리케이션에 맞게 선택해 주십시오.
상호 간섭 방지 기능
최대 8대의 컨트롤러를 간섭 방지 출력선으로 링크하여 발진 타이밍을 엇갈리게 함으로써 센서 헤드의 간섭을 방지할 수 있습니다. 센서 헤드를 밀집해 사용하는 경우에도 정확한 측정이 가능합니다.
탈착식 단자대
탈착식 유러피언 단자대 장비. 기계의 분리 · 조립 시나 유지보수 시에 편리합니다. 반대로 꽂는 것을 방지하는 기구도 장비되어 있습니다.
RS-232C 통신용 커넥터 표준 장비
컴퓨터로 측정 데이터를 보내거나 컨트롤러의 각종 설정 입력 및 메모리 호출 등 다양한 제어가 가능합니다.

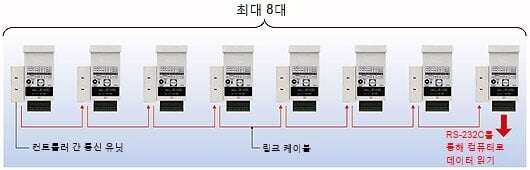

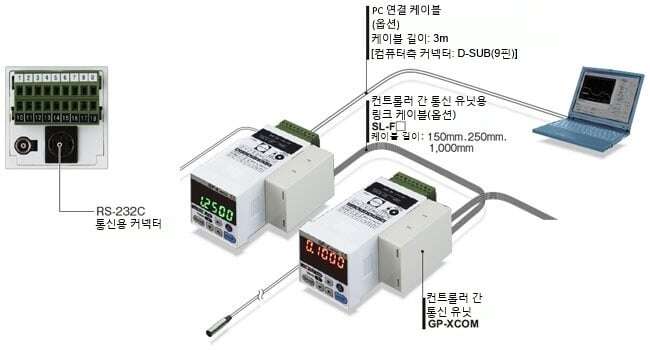

센서 간 데이터링 가능
컨트롤러 간 통신 유닛 GP-XCOM(옵션)은 최대 8대의 컨트롤러를 링크해 각 컨트롤러의 설정/측정 데이터를 1개의 RS-232C 케이블로 컴퓨터로 보낼 수 있습니다.
측정 데이터 수집 · 분석에 적합한 인텔리전트 모니터(GP-XAiM) 구비
※Web사이트에서 무상 다운로드.
※별도 옵션 제품인 'PC 연결 케이블 : ANM81103' 의 구매가 필요합니다.
각종 측정 조건 설정과 측정값 파형 표시를 모니터링할 수 있는 인텔리전트 모니터를 구비했습니다. 기존에는 오실로스코프로밖에 할 수 없었던 파형 모니터링과 각종 조건 설정 · 기능 설정의 저장/불러오기를 컴퓨터로 간단하게 할 수 있습니다.

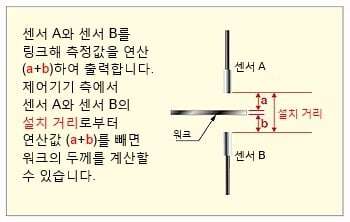

센서 간 데이터 비교/연산 가능
링크된 2대의 컨트롤러 간에서 측정 데이터의 합차연산 및 연산 결과에 대한 3치 판정 출력이 가능합니다. 연산 기능이 탑재되어 있으므로 디지털 패널 컨트롤러가 따로 필요하지 않습니다.
------------------------------ Tab2 showing ------------------------------
------------------------------ Tab3 showing ------------------------------
주문 가이드
| 종류 | 형상 | 검출 거리 | 세트 형식명 (센서 헤드 형식명) | 비교 출력 | |
|---|---|---|---|---|---|
| 센서 헤드 | 컨트롤러 | ||||
| 원 주 형 센 서 헤 드 |
|
| 0~0.8mm | GP-XC3SE (GP-X3SE) | NPN 트랜지스터 오픈 컬렉터 |
| GP-XC3SE-P (GP-X3SE) | PNP 트랜지스터 오픈 컬렉터 | ||||
| 0~1mm | GP-XC5SE (GP-X5SE) | NPN 트랜지스터 오픈 컬렉터 | ||
| GP-XC5SE-P (GP-X5SE) | PNP 트랜지스터 오픈 컬렉터 | ||||
| 0~2mm | GP-XC8S (GP-X8S) | NPN 트랜지스터 오픈 컬렉터 | ||
| GP-XC8S-P (GP-X8S) | PNP 트랜지스터 오픈 컬렉터 | ||||
| 나 사 형 센 서 헤 드 |
| 0~2mm | GP-XC10M (GP-X10M) | NPN 트랜지스터 오픈 컬렉터 | |
| GP-XC10M-P (GP-X10M) | PNP 트랜지스터 오픈 컬렉터 | ||||
| 0~5mm | GP-XC12ML (GP-X12ML) | NPN 트랜지스터 오픈 컬렉터 | ||
| GP-XC12ML-P (GP-X12ML) | PNP 트랜지스터 오픈 컬렉터 | ||||
| 0~10mm | GP-XC22KL (GP-X22KL) | NPN 트랜지스터 오픈 컬렉터 | ||
| GP-XC22KL-P (GP-X22KL) | PNP 트랜지스터 오픈 컬렉터 | ||||
・컨트롤러 단품으로는 판매하지 않습니다.
・센서 헤드 교환은 세트 형식명과 동일한 센서 헤드만 가능합니다. 다른 센서 헤드는 사용할 수 없습니다.
------------------------------ Tab4 showing ------------------------------
옵션
| 품명 | 형식명 | 내용 | |
|---|---|---|---|
| BCD 출력 유닛 | GP-XBCD | 측정값을 BCD 데이터로 고속 출력하는 유닛입니다. ・샘플링 주파수: 20kHz | |
| BCD 출력 유닛용 한쪽 커넥터 부착 케이블 | GP-XBCC3 | 길이 3m | BCD 데이터 출력 유닛용 케이블입니다. ・26심 한쪽 커넥터 부착 케이블 |
| 컨트롤 간 통신 유닛 | GP-XCOM | 최대 8대의 컨트롤러를 링크할 수 있습니다. | |
| 컨트롤 간 통신 유닛용 링크 케이블 | SL-F150 | 길이 150mm | 컨트롤러 간 통신 유닛을 링크하는 케이블입니다. 배선 길이를 확인하신 후 선택해 주십시오. |
| SL-F250 | 길이 250mm | ||
| SL-F1000 | 길이 1,000mm | ||
| 센서 헤드용 연장 케이블 | GP-XCCJ7 | 길이 7m | 센서 헤드와 컨트롤러 간을 연장하는 커넥터 부착 케이블입니다. |
| 센서 헤드 설치 도구 | MS-SS3 | GP-X3SE용 설치 도구 | |
| MS-SS5 | GP-X5SE용 설치 도구 | ||
| MS-SS8 | GP-X8S용 설치 도구 | ||
| PC 연결 케이블 | ANM81103 | COM포트와 PC(D-SUB:9핀) 연결용 인텔리전트 모니터 GP-XAiM 사용 시에 필요합니다. | |

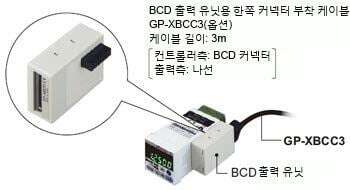

BCD 출력 유닛
BCD 출력 유닛용
한쪽 커넥터 부착 케이블
GP-XBCD
GP-XBCC3
컨트롤러 간 통신 유닛
컨트롤러 간 통신 유닛용
링크 케이블
GP-XCOM
SL-F□
센서 헤드용 연장 케이블
GP-XCCJ7
센서 헤드 설치 도구
MS-SS□
센서 헤드를 간단하게 고정할 수 있습니다.
------------------------------ Tab5 showing ------------------------------
------------------------------ Tab6 showing ------------------------------
치수도
- 단위mm

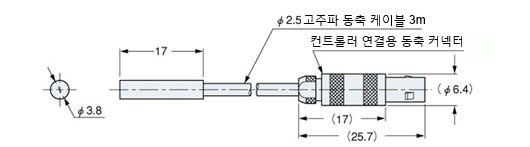

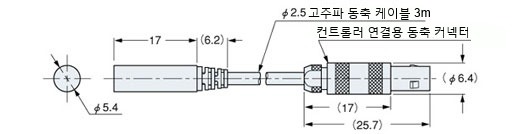

GP-X3SE
센서 헤드

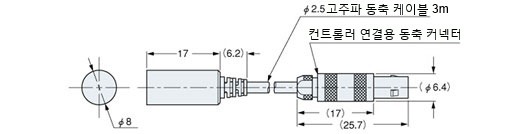

GP-X5SE
센서 헤드
GP-X8S
센서 헤드

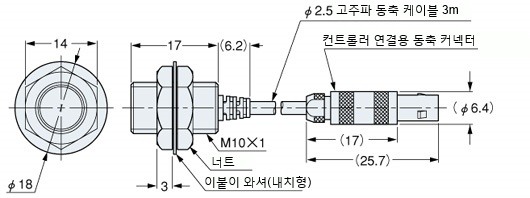

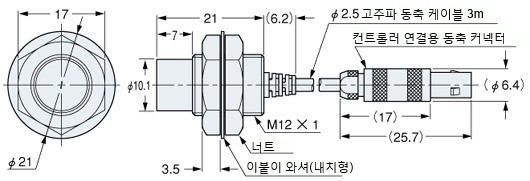

GP-X10M
센서 헤드
GP-X12ML
센서 헤드

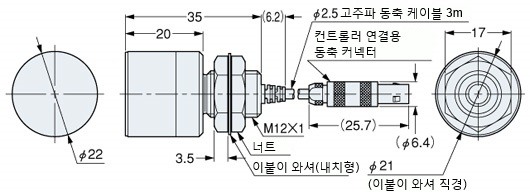

GP-X22KL
센서 헤드

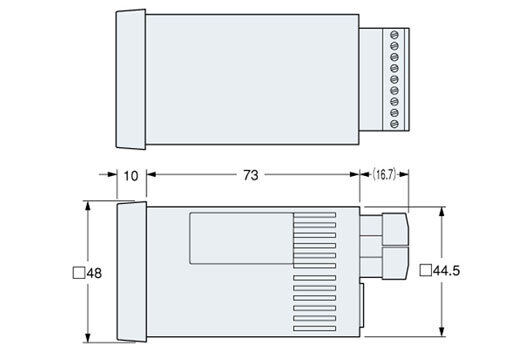

컨트롤러

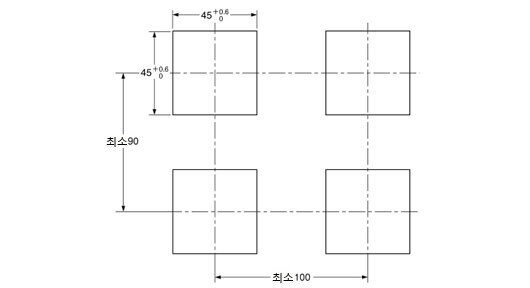

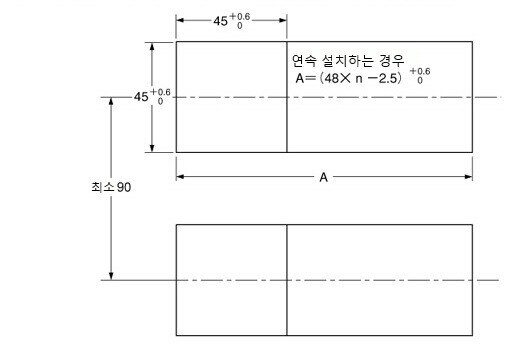

패널 컷 치수
<BCD 출력 유닛/컨트롤러 간 통신 유닛 비장착 시>
(주1) : 패널의 두께는 1~5mm로 해 주십시오.
<BCD 출력 유닛/컨트롤러 간 통신 유닛 장착 시>
(주2) : 패널의 두께는 1~2.5mm로 해 주십시오.

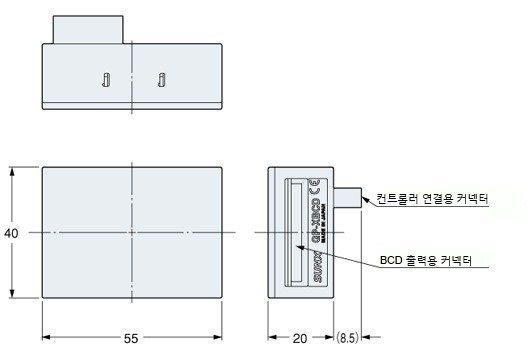

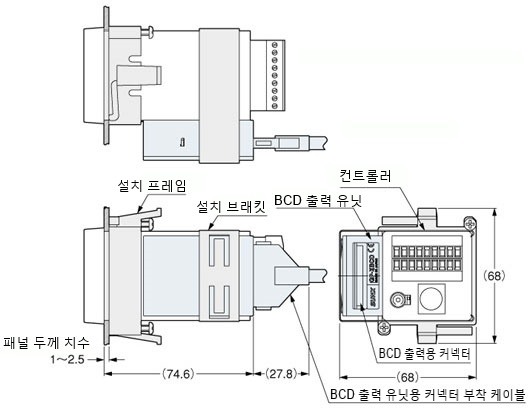

GP-XBCD
BCD 출력 유닛(별매)
컨트롤러 장착도

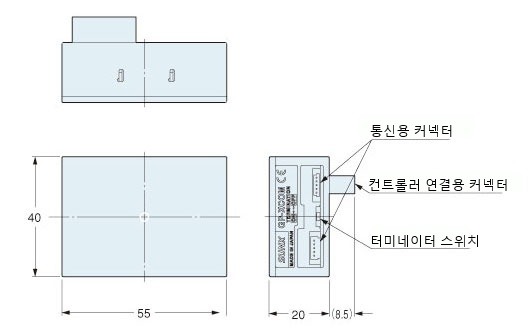

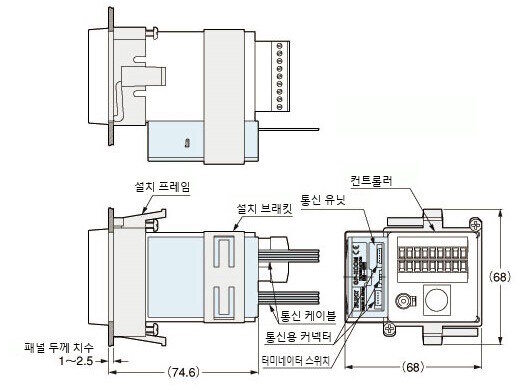

GP-XCOM
컨트롤러 간 통신 유닛(별매)
컨트롤러 장착도
MS-SS3
MS-SS5
MS-SS8
센서 헤드 설치 도구(별매)
재질: 66 나일론
| 기호 | MS-SS3 | MS-SS5 | MS-SS8 |
|---|---|---|---|
| A | 16 | 18 | 20 |
| B | 9 | 10 | 11 |
| C | 6.3 | 8.3 | 10.3 |
| D | 4.9 | 6.1 | 6.5 |
| 적용 센서 헤드 형식명 | GP-X3SE | GP-X5SE | GP-X8S |
------------------------------ Tab7 showing ------------------------------
회로・연결

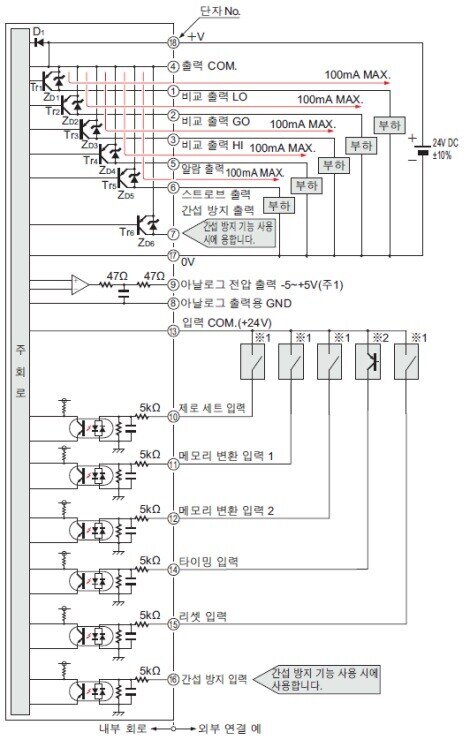

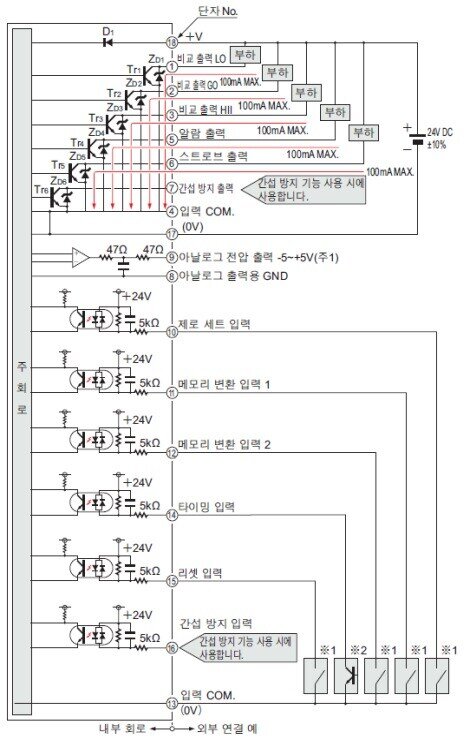

NPN 출력 타입 컨트롤러

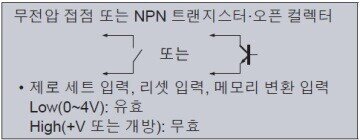

입・출력 회로도
(주1) : 아날로그 전압 출력에 연결하는 기기는 입력 임피던스 1MΩ 이상으로 설정해 주십시오.
※1
※2
메모리 변환 입력
| 메모리 No. | 메모리 변환1 | 메모리 변환2 |
|---|---|---|
| 0 | High | High |
| 1 | Low | High |
| 2 | High | Low |
| 3 | Low | Low |
PNP 출력 타입 컨트롤러
입・출력 회로도
(주1) : 아날로그 전압 출력에 연결하는 기기는 입력 임피던스 1MΩ 이상으로 설정해 주십시오.
※1
※2
메모리 변환 입력
| 메모리 No. | 메모리 변환1 | 메모리 변환2 |
|---|---|---|
| 0 | Low | Low |
| 1 | High | Low |
| 2 | Low | High |
| 3 | High | High |

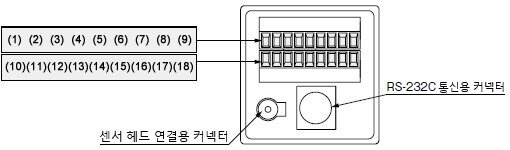

컨트롤러 공통

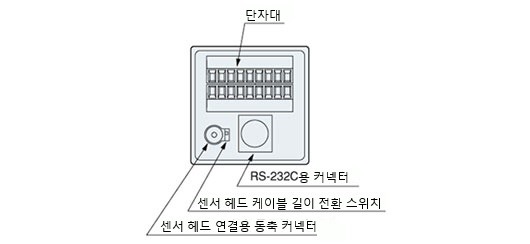

단자 배열

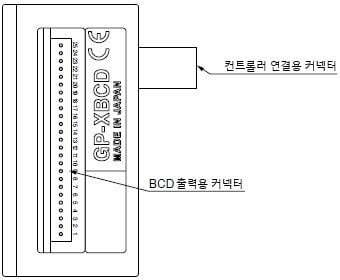

BCD 출력 유닛
커넥터 핀 배치 및 케이블 색
| 커넥터 핀 No. | 케이블 | 명칭 | 내용 | |||
|---|---|---|---|---|---|---|
| 외피색 | 식별 마크 | |||||
| (1) | 주황색 | 적색 1개 | A0 | 1× | 측정값 100자리 | 측정값의 BCD 출력 |
| (2) | 주황색 | 흑색 1개 | B0 | 2× | ||
| (3) | 회색 | 적색 1개 | C0 | 4× | ||
| (4) | 회색 | 흑색 1개 | D0 | 8× | ||
| (5) | 백색 | 적색 1개 | A1 | 1× | 측정값 101자리 | |
| (6) | 백색 | 흑색 1개 | B1 | 2× | ||
| (7) | 황색 | 적색 1개 | C1 | 4× | ||
| (8) | 황색 | 흑색 1개 | D1 | 8× | ||
| (9) | 분홍색 | 적색 1개 | A2 | 1× | 측정값 102자리 | |
| (10) | 분홍색 | 흑색 1개 | B2 | 2× | ||
| (11) | 주황색 | 적색 2개 | C2 | 4× | ||
| (12) | 주황색 | 흑색 2개 | D2 | 8× | ||
| (13) | 회색 | 적색 2개 | A3 | 1× | 측정값 103자리 | |
| (14) | 회색 | 흑색 2개 | B3 | 2× | ||
| (15) | 백색 | 적색 2개 | C3 | 4× | ||
| (16) | 백색 | 흑색 2개 | D3 | 8× | ||
| (17) | 황색 | 적색 2개 | A4 | 1× | 측정값 104자리 | |
| (18) | 황색 | 흑색 2개 | B4 | 2× | ||
| (19) | 분홍색 | 적색 2개 | C4 | 4× | ||
| (20) | 분홍색 | 흑색 2개 | D4 | 8× | ||
| (21) | 주황색 | 적색 3개 | POLE | 극성 신호 출력 | High(OFF)：+, Low(ON)：- | |
| (22) | 주황색 | 흑색 3개 | VALID | VALID 출력 | 데이터 출력이 유효인 경우 Low(ON)됩니다. | |
| (23) | 회색 | 적색 3개 | HOLD | 홀드 입력 | 데이터 출력을 외부에서 유지하기 위한 입력입니다. Low(ON)이 유지됩니다. | |
| (24) | 회색 | 흑색 3개 | GND | 글랜드 | - | |
| (25) | 백색 | 적색 3개 | GND | 글랜드 | - | |
| - | 백색 | 흑색 3개 | - | 연결 없음 | 사용하지 않습니다. | |
(주1) : 실드선은 내부에서 0V로 연결되어 있습니다.
------------------------------ Tab8 showing ------------------------------
| 센서 헤드 | 원판 지름φ（mm） | 원주 지름φ（mm） |
|---|---|---|
| GP-X3S(E) | 6 | 16 |
| GP-X5S(E) | 8 | 16 |
| GP-X8S | 12 | 50 |
| GP-X10M | 12 | 50 |
| GP-X12ML | 25 | 55 |
| GP-X22KL | 30 | 165 |
센서 헤드의 설치
- 설치 시의 조임 토크는 아래의 값 이하로 설정해 주십시오.
세트 나사를 이용한 설치
- 세트 나사는 반드시 M3 이하의 오목형을 사용해 주십시오.
| 형 식 명 | A(mm) | 조임 토크 |
|---|---|---|
| GP-X3S(E) | 4~16 | 0.10N・m 이하 |
| GP-X5S(E) | 5~16 | 0.44N・m 이하 |
| GP-X8S | 0.58N・m 이하 |
너트를 이용한 설치
<GP-X10M>
| 형 식 명 | B(mm) | 조임 토크 |
|---|---|---|
| GP-X10M | 7 이상 | 9.8N・m 이하 |
| GP-X12ML | 14 이상 | 20N・m 이하 |
| GP-X22KL | 20 이상(주1) | 20N・m 이하 |
(주1) : 너트가 없는 경우입니다. 너트를 설치한 경우에는 23.5mm 이상이 됩니다.
(주2) : 너트가 나사부보다 튀어 나오지 않도록 설치해 주십시오.
주위 금속과의 간격
- 센서 헤드의 주위에 있는 금속이 검출에 영향을 미치는 경우가 있으므로 아래 사항에 주의해 주십시오.
<금속 안으로 삽입>
- 금속의 종류에 따라 다르지만 센서 헤드를 완전히 삽입하면 아날로그 출력이 변하는 경우가 있으므로 아래에서 제시하는 값 이상의 공간을 비워 주십시오.
| 센서 헤드 | C(mm) | D(mm) |
|---|---|---|
| GP-X3S(E) | φ10 | 3 |
| GP-X5S(E) | ||
| GP-X8S | φ18 | |
| GP-X10M | φ14 | |
| GP-X12ML | φ50 | 14 |
| GP-X22KL | φ50 | 20 |
- 여러 대의 센서 헤드를 나열해서 사용하는 경우에는 사양을 충족시키지 못하는 경우가 있으므로 간섭 방지 기능을 유효로 설정하고 사용해 주십시오.
간섭 방지 기능은 센서를 교대로 발진하여 센서 간의 간섭을 방지합니다.타임 차트 등 자세한 내용에 대해서는 별도 문의해 주십시오.
간섭 방지 기능을 사용하지 않을 경우에는 아래에서 제시하는 값 이상의 간격을 비워 주십시오.
| 센서 헤드 | E(mm) | F(mm) |
|---|---|---|
| GP-X3S(E) | 15 | 9 |
| GP-X5S(E) | 30 | 11 |
| GP-X8S | 40 | 15 |
| GP-X10M | 40 | 15 |
| GP-X12ML | 170 | 50 |
| GP-X22KL | 200 | 200 |
검출 거리에 대해서
- 사양의 검출 거리는 표준 검출 물체 [SUS304/철(SPCC), 60×60×t1mm] 에 대한 값입니다.표준 검출 물체 이외의 금속을 검출하는 경우에는 아래 표의 수정 계수를 곱한 값을 기준으로 삼아 주십시오.사용 시에는 실제 기기로 확인해 주십시오.
| GP-X3S(E) GP-X5S(E) GP-X8S GP-X10M GP-X12ML GP-X22KL | |
|---|---|
| SUS304, 철 | 1 |
| 알루미늄 | 약 0.5 |
센서 헤드와 컨트롤러의 연결
- 전원을 끈 상태에서 센서 헤드를 컨트롤러에 연결하십시오.
연결
- 센서헤드의 커넥터 외주 링을 잡고 컨트롤러의 센서헤드 연결용 커넥터에"딸깍"소리가 날 때까지 꽂아 주십시오.
분리
- 분리 시에는 커넥터 외주 링을 잡고 똑바로 당겨 주십시오.
센서 헤드 케이블 연장
- 센서 헤드용 연장 케이블을 사용하여 케이블을 연장하는 경우에는 전원을 끈 상태에서 컨트롤러의 센서 헤드용 커넥터 옆의 센서 헤드 케이블 길이 변환 스위치를 '3m+7m'쪽으로 변환해 주십시오. 변환한 후에 전원을 다시 투입해 주십시오.
- 연장 케이블의 동축 커넥터는 전원의 0V에 연결되어 있습니다.금속판 등에 설치할 경우에는 커넥터부를 주위 금속과 절연해 주십시오.
기타
- 본 제품은 공업 환경에 사용할 목적으로 개발/제조된 제품입니다.
- 본 제품은 전원을 투입하고 15분[GP-XC3S(E)(-P), GP-XC5S(E)(-P)는 20분] 이상 경과한 후에 사용해 주십시오. 전원 투입 직후에는 전원 회로가 안정되지 않아, 측정값에 편차가 있을 수 있습니다. 또한, 약 2초 정도의 뮤팅 시간이 있으므로 주의해 주십시오.
- 야외에서 사용하지 마십시오.
- 증기, 먼지 등이 많은 곳에서의 사용은 피해 주십시오.
- 시너 등의 유기용제나 물, 기름, 유지가 직접 닿지 않도록 주의해 주십시오.

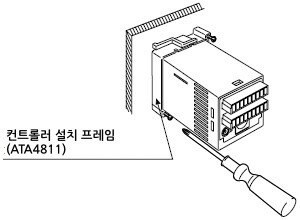

컨트롤러 설치
- 부속 컨트롤러 설치 프레임(ATA4811)을 사용하여 컨트롤러 설치 프레임의 나사를 조여서 패널 설치해 주십시오.
- 패널 컷 치수는 치수도를 참조해 주십시오.
- 설치 가능한 패널의 두께는 1~5mm입니다. 단, 컨트롤러 간 통신 유닛 또는 BCD 출력 유닛을 사용하는 경우에는 패널의 두께를 1~2.5mm로 해 주십시오.
배선
- 배선 작업은 반드시 전원을 끈 상태에서 실시해 주십시오.
- 잘못 배선 하면 고장의 원인이 됩니다.
- 전원 입력은 정격을 넘지 않도록 전원 변동을 확인해 주십시오.
- 전원에 시판 스위칭 레귤레이터를 사용하는 경우에는 반드시 전원의 프레임 그랜드(F.G.) 단자를 접지해 주십시오.
- 센서헤드 및 컨트롤러 설치부 주위에 노이즈 발생원이 되는 기기(스위칭 레귤레이터, 인버터 모터 등)를 사용하는 경우에는 기기의 프레임 그랜드(F.G.) 단자를 반드시 접지해 주십시오.
- 고압선, 동력선과의 병행 배선이나 동일 배선관의 사용은 피해 주십시오. 유도에 의한 오동작의 원인이 됩니다.
- 직류 전원에는, 반드시 절연 트랜스를 사용해 주십시오. 오토 트랜스(단권 트랜스)를 사용하면 본체나 전원이 파손될 수 있습니다.
- 사용 전원에 서지가 발생하는 경우는 발생원에 서지 흡수기를 연결하여 서지를 흡수해 주십시오.
- 아날로그 전압 출력에는 단락 보호 회로가 장착되어 있지 않습니다. 전원 혹은 용량 부하를 직접 연결하지 마십시오.
- 케이블의 인출부에 무리한 굽힘, 당김 등의 스트레스가 가해지지 않도록 해 주십시오.
- 여러 대의 컨트롤러에 대해서 별도 전원을 사용하는 경우에는 전원의 +V 또는 0V를 공통되게 해 주십시오.
