고정밀 와전류식 변위 센서 GP-A(종료품)

------------------------------ Tab1 showing ------------------------------

수주 종료 정보

------------------------------ Tab2 showing ------------------------------

사양

종류		1mm 검출용		2mm 검출용
		원주형 센서 헤드		원주형 센서 헤드		나사형 센서 헤드
			이주파 타입		이주파 타입		이주파 타입
세트 형식명		GP-A5S	GP-A5SI	GP-A8S	GP-A8SI	GP-A10M	GP-A10MI
검출 범위		0~1mm		0~2mm
표준 검출 물체		철 8×8×t1mm		철 12×12×t1mm
전원 전압		24V DC±10% 리플 P-P10% 이하
소비 전류		150mA 이하
아날로그 출력 (아날로그 전압 출력 아날로그 전류 출력)		아날로그 전압 ・출력 전압: 0~5V ・출력 임피던스: 약 100Ω 아날로그 전류 ・출력 전류: 4~20mA ・부하 저항: 0~350Ω
	응답 주파수	1.6kHz(-3dB)
	분해능	0.04%F.S.
	직선성	±0.5%F.S. 이내
알람 출력		NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류: 100mA ・인가 전압: 30V DC 이하(알람 출력 - 0V 간) ・잔류 전압: 1.6V 이하(유입 전류 100mA에서), 0.4V 이하(유입 전류 16mA에서)
	출력 동작	센서 헤드 연결 불량 시 및 센서 헤드 케이블 단선 시 ON
	단락 보호	-

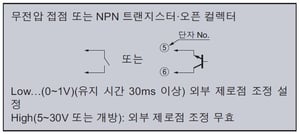

외부 제로점 조정 입력		입력 조건: 무전압 접점 또는 NPN 트랜지스터 · 오픈 컬렉터 입력 신호 조건: Low…0~1V(유지 시간 30ms 이상), High…5~30V 또는 개방 동작: Low…외부 제로점 조정 설정, High…외부 제로점 조정 무효
제로점 조정 설정 방식		푸시 버튼 설정 / 외부 입력 설정
전원 표시등		녹색 LED(통전 시 점등)
오버 표시등		주황색 LED(검출 범위 초과 시 점등)
알람 표시등		노란색 LED(알람 출력 ON 시 점등)
조정 기능		(1)시프트 조정(푸시 버튼으로 조정), (2)스팬 조정(14회전 볼륨으로 조정)
온도 특성 (주2)	센서 헤드	0.5μm/℃		0.6μm/℃	1μm/℃	0.6μm/℃	1μm/℃
온도 특성 (주2)	앰프	0.4μm/℃		0.8μm/℃
보호 구조	센서 헤드	IP67(IEC), IP67G, 방침형
보호 구조	앰프	-
사용 주위 온도	센서 헤드	-10~+55℃, 보관 시: -20~+70℃
사용 주위 온도	앰프	0~+50℃(단, 결로가 없을 것), 보관 시: 0~+50℃
사용 주위 습도		35~85%RH, 보관 시: 35~85%RH
내전압	센서 헤드	AC250V 1분간 충전부 일괄 · 케이스 간
절연 저항	앰프	DC 250V 메가에서 20MΩ 이상 충전부 일괄 · 케이스 간
내진동	센서 헤드	내구 10~55Hz 복진폭 1.5mm XYZ 각 방향 2시간
내진동	앰프	내구 10~150Hz 복진폭 0.75mm XYZ 각 방향 2시간
내충격	센서 헤드	내구 500m/s²(약 50G) XYZ 각 방향 5회
내충격	앰프	내구 100m/s²(약 10G) XYZ 각 방향 5회
재질	센서 헤드	케이스: SUS303 검출부: 폴리아릴레이트		케이스: SUS303 검출부: ABS
재질	앰프	케이스: ABS
케이블	센서 헤드	커넥터 부착 고주파 동축 케이블 3m 부속
배선 길이 (주3)	앰프	0.3mm² 이상의 케이블로 전체 길이 100m까지 가능
질량	센서 헤드	본체 질량: 약 40g				본체 질량: 약 50g(주4)
질량	앰프	본체 질량: 약 170g
부속품		조정 드라이버: 1개				너트: 2개, 이붙이 와셔: 1개 조정 드라이버: 1개

종류		5mm 검출용		3mm 검출용
		나사형 센서 헤드		플랫형 센서 헤드
			이주파 타입		이주파 타입
세트 형식명		GP-A12ML	GP-A12MLI	GP-A14F	GP-A14FI
검출 범위		0~5mm		0~3mm
표준 검출 물체		철 30×30×t1mm		철 15×15×t1mm
전원 전압		24V DC±10% 리플 P-P10% 이하
소비 전류		150mA 이하
아날로그 출력 (아날로그 전압 출력 아날로그 전류 출력)		아날로그 전압 ・출력 전압: 0~5V ・출력 임피던스: 약 100Ω 아날로그 전류 ・출력 전류: 4~20mA ・부하 저항: 0~350Ω
	응답 주파수	1.6kHz(-3dB)
	분해능	0.04%F.S.
	직선성	±0.5%F.S. 이내
알람 출력		NPN 트랜지스터 · 오픈 컬렉터 ・최대 유입 전류: 100mA ・인가 전압: 30V DC 이하(알람 출력 - 0V 간) ・잔류 전압: 1.6V 이하(유입 전류 100mA에서), 0.4V 이하(유입 전류 16mA에서)
	출력 동작	센서 헤드 연결 불량 시 및 센서 헤드 케이블 단선 시 ON
	단락 보호	-
외부 제로점 조정 입력		입력 조건: 무전압 접점 또는 NPN 트랜지스터 · 오픈 컬렉터 입력 신호 조건: Low…0~1V(유지 시간 30ms 이상), High…5~30V 또는 개방 동작: Low…외부 제로점 조정 설정, High…외부 제로점 조정 무효
제로점 조정 설정 방식		푸시 버튼 설정 / 외부 입력 설정
전원 표시등		녹색 LED(통전 시 점등)
오버 표시등		주황색 LED(검출 범위 초과 시 점등)
알람 표시등		황색 LED(알람 출력 ON 시 점등)
조정 기능		(1)시프트 조정(푸시 버튼으로 조정), (2)스팬 조정(14회전 볼륨으로 조정)
온도 특성 (주2)	센서 헤드	1.5μm/℃	2.5μm/℃	0.9μm/℃	1.5μm/℃
온도 특성 (주2)	앰프	2.0μm/℃		1.2μm/℃
보호 구조	센서 헤드	IP67(IEC), IP67G, 방침형
보호 구조	앰프	-
사용 주위 온도	센서 헤드	-10~+55℃, 보관 시: -20~+70℃
사용 주위 온도	앰프	0~+50℃(단, 결로가 없을 것), 보관 시: 0~+50℃
사용 주위 습도		35~85%RH, 보관 시: 35~85%RH
내전압	센서 헤드	AC250V 1분간 충전부 일괄 · 케이스 간
절연 저항	앰프	DC 250V 메가에서 20MΩ 이상 충전부 일괄 · 케이스 간
내진동	센서 헤드	내구 10~55Hz 복진폭 1.5mm XYZ 각 방향 2시간
내진동	앰프	내구 10~150Hz 복진폭 0.75mm XYZ 각 방향 2시간
내충격	센서 헤드	내구 500m/s²(약 50G) XYZ 각 방향 5회
내충격	앰프	내구 100m/s²(약 10G)　XYZ 각 방향 5회
재질	센서 헤드	케이스: 황동(니켈 도금) 검출부: 나일론		케이스: SUS303 검출부: ABS
재질	앰프	케이스: ABS
케이블	센서 헤드	커넥터 부착 고주파 동축 케이블 3m 부속
배선 길이 (주3)	앰프	0.3mm² 이상의 케이블로 전체 길이 100m까지 가능
질량	센서 헤드	본체 질량: 약 45g(주4)		본체 질량: 약 50g
질량	앰프	본체 질량: 약 170g
부속품		너트: 2개, 이붙이 와셔: 1개 조정 드라이버: 1개		M3 접시 나사: 2개, 스프링 와셔: 2개 평 와셔: 2개, M3 너트: 2개 조정 드라이버: 1개

(주1) : 특별한 지정이 없는 측정 조건은 사용 주위 온도=+20℃ 입니다.

(주2) : 최대 검출 거리의 20~60% 범위에서의 값입니다.

(주3) : 배선 케이블의 저항으로 인해 출력 전압이 저하되므로 주의해 주십시오.

(주4) : 나사형 센서 헤드의 질량은 너트 · 이붙이 와셔를 포함한 값입니다.

------------------------------ Tab3 showing ------------------------------

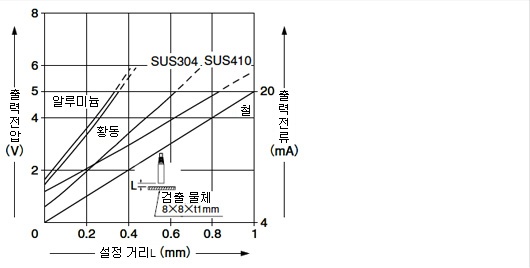

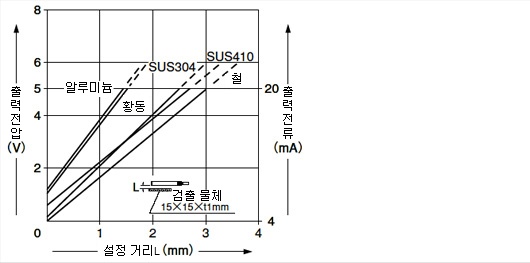

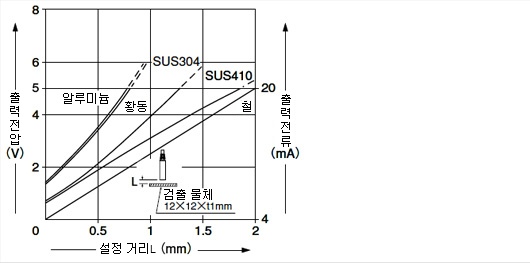

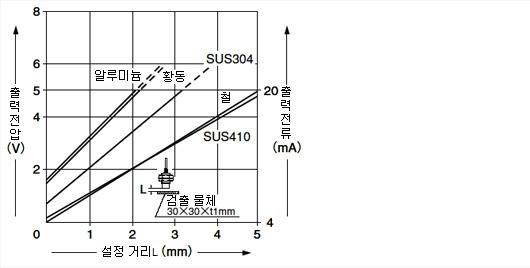

------------------------------ Tab4 showing ------------------------------

회로 ・ 연결

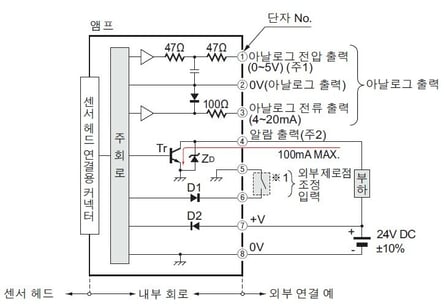

입・출력 회로도

(주1) : 아날로그 전압 출력을 사용하는 경우, 연결 기기는 입력 임피던스가 높은 것을 사용해 주십시오. 또한, 배선 케이블의 저항으로 인해 출력 전압이 저하되므로 주의해 주십시오.

(주2) : 알람 출력에는 단락 보호 회로가 장착되어 있지 않습니다. 전원 또는 용량 부하를 직접 연결하지 마십시오.

기호・・・
D₁: 입력 보호용 다이오드
D₂: 전원 역연결 보호용 다이오드
Z_D: 서지 전압 흡수용 제너 다이오드
T_r: NPN 출력 트랜지스터

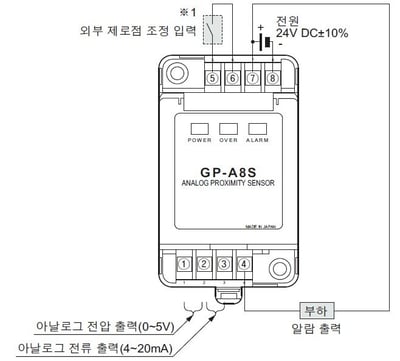

연결도

(주1) : 배선 후에는 반드시 단자 커버를 설치해 주십시오. 그때 단자 커버 상부에 오목한 부분이 있는 단자 커버를 단자 No.1~4 쪽으로 설치해 주십시오.

※1

------------------------------ Tab5 showing ------------------------------

------------------------------ Tab6 showing ------------------------------

센서 헤드와 앰프는 반드시 동일한 제조 번호(5줄)로 조합해서 주문해 주십시오. 출하 시에 조정되므로 동일한 형식명이라도 제조 번호가 다른 조합에서는 특성이 변합니다.
센서 헤드의 케이블 길이는 변경하지 마십시오. 연장 또는 절단하면 특성이 변합니다.

원판 지름 및 원주 지름에 대한 직선성 특성

측정 대상이 원판 및 원주인 경우, 아날로그 출력의 직선성은 검출 물체의 크기에 따라 변합니다.
그 경우 밀착 시에 제로점을 조정하고 최대 검출 거리에서 전압 출력을 5V(전류 출력은 20mA)로 조정하면, 아래 표에서 제시한 사이즈 이상의 검출 물체일 경우 풀 스케일에서 직선성(±0.5％F.S.)을 충족시킬 수 있습니다.

형식명	원판 지름 ø(mm)	원주 지름 ø(mm)
GP-A5S(I)	12	10
GP-A8S(I)	12	10
GP-A10M(I)	12	10
GP-A12ML(I)	30	50
GP-A14F(I)	12	10

센서 헤드의 설치

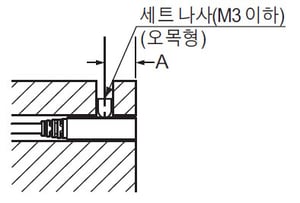

세트 나사를 이용한 설치

설치 시의 조임 토크는 아래의 값 이하로 해 주십시오.
세트 나사는 반드시 M3 이하의 오목형을 사용해 주십시오.

<원주형>

형식명	A(mm)	조임 토크
GP-A5S(I)	5 이상	0.44N・m
GP-A8S(I)	5 이상	0.58N・m

(주1) : 지나치게 조이지 마십시오.

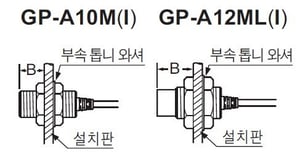

너트를 이용한 설치

설치 시의 조임 토크는 아래의 값 이하로 해 주십시오.

<나사형>

형식명	B(mm)	조임 토크
GP-A10M(I)	7 이상	9.8N・m
GP-A12ML(I)	14 이상	20N・m

(주1) : 너트가 나사부보다 튀어 나오지 않도록 설치해 주십시오.

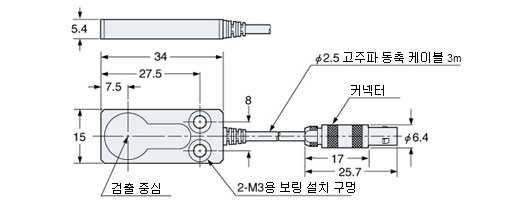

GP-A14F(I) 설치

주위 금속과의 간격

센서 헤드의 주위에 있는 금속이 검출에 영향을 미치는 경우가 있으므로 아래의 사항에 주의해 주십시오.

<금속 안으로 삽입>

금속의 종류에 따라 다르지만 완전히 삽입하면 아날로그 출력이 변하는 경우가 있으므로, 아래에서 제시하는 값 이상의 공간을 비워 주십시오.

형식명	C(mm)	D(mm)
GP-A5S(I)	ø18	4
GP-A8S(I)		4
GP-A10M(I)		7
GP-A12M(I)	ø50	14

GP-A14F(I)는 금속에 완전히 삽입하여 사용할 수 있습니다. 단, 검출면보다 주변 금속이 앞으로 나오지 않도록 주의해 주십시오.

<상호 간섭>

여러 대의 센서 헤드를 나열해서 사용하는 경우에는 사양을 충족시키지 못하는 경우가 있으므로, 아래에서 제시하는 값 이상의 간격을 비워 주십시오.

형식명	E(mm)
형식명	“I”타입과 “I”가 없는 타입	“I” 타입끼리 또는 “I”가 없는 타입끼리
GP-A5S(I)	11	36
GP-A8S(I) GP-A10M(I)	11	38
GP-A12ML(I)	14	130
GP-A14F(I)	0	30

(주1) : “ I”타입은 이주파 타입입니다.

(주2) : 분해능의 요구 정밀도가 사양(0.04%F.S.) 보다 낮은 경우에는 표의 값보다 더 접근시킬 수 있습니다. 자세한 내용은 문의해 주십시오.

앰프 적용 압착 단자 치수

(주1) : 절연 튜브가 부속된 것을 사용해 주십시오.

(주2) : 권장 압착 단자: 치수 1.25-3.0

기타

전원 투입 시 과도적 상태(0.5s)에서는 사용을 피해 주십시오.
진동이 심한 곳에서는 오작도오디는 경우가 있으므로 사용하지 마십시오.

고정밀 와전류식 변위 센서 GP-A(종료품)

수주 종료 정보

사양

치수도

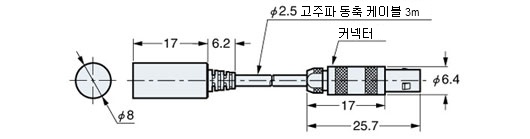

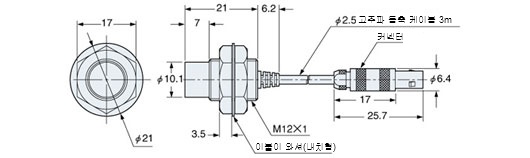

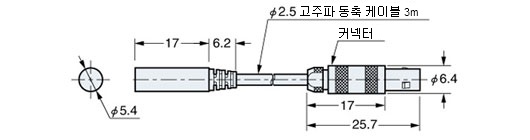

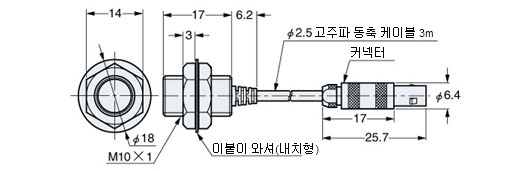

센서 헤드

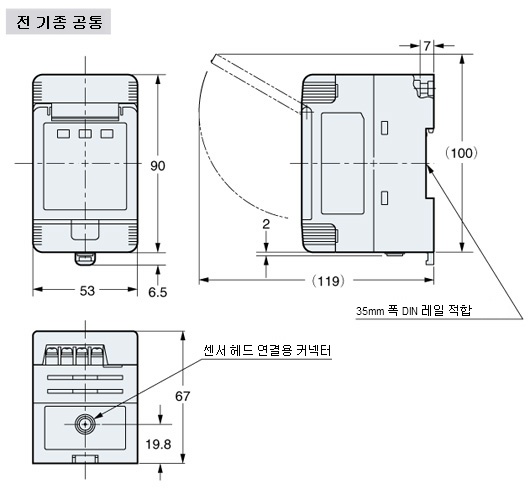

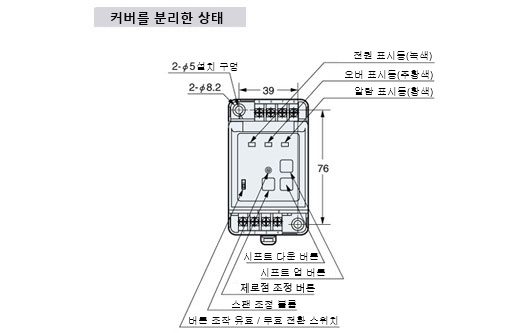

앰프

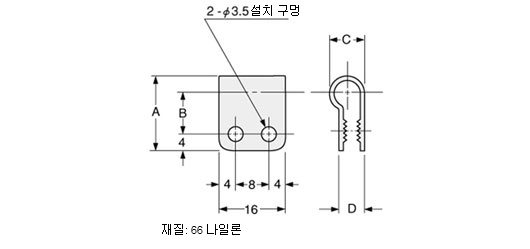

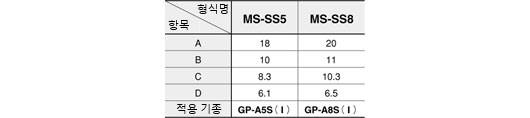

MS-SS5
