수주 종료 정보
------------------------------ Tab2 showing ------------------------------
------------------------------ Tab3 showing ------------------------------
치수도
- 단위mm

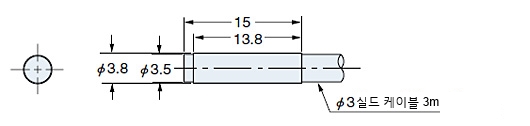

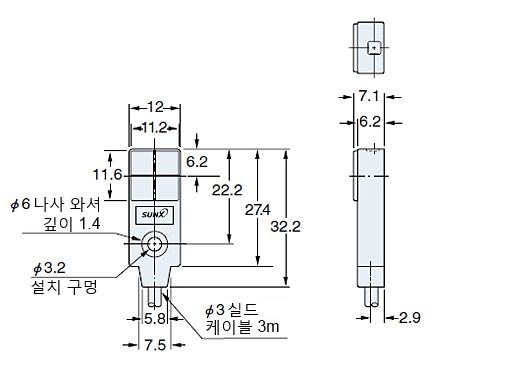

GD-3
센서 헤드
GD-10
센서 헤드

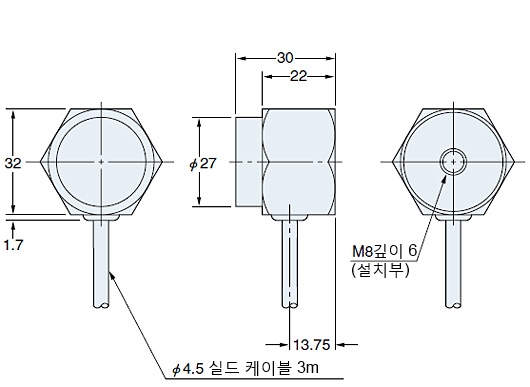

GD-20
센서 헤드

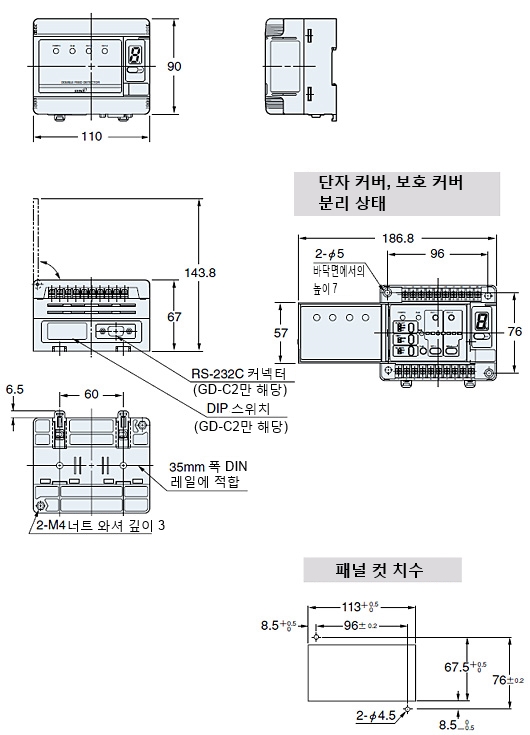

GD-C1 GD-C2
GD-C3
컨트롤러
센서 헤드

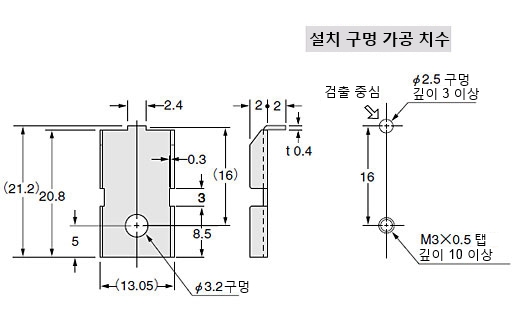

설치 브래킷 세트
(GD-10에 부속)
재질: SPCC(니켈 도금)
M3(길이 12mm) 냄비 나사 1개, 너트 1개, 평 와셔, 스프링 와셔,
미끄럼 방지 고무("9.5×t 0.5mm) 각 1장 부속
------------------------------ Tab4 showing ------------------------------
회로・연결

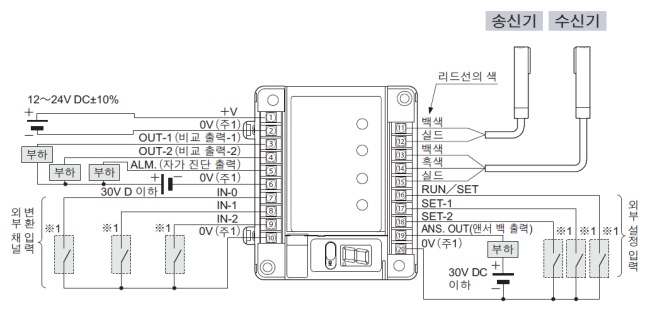

연결도
(주1) : 전원 입력부의 0V와 입·출력부의 0V는 절연되어 있습니다. 부하용 전원을 공용하는 경우에는 0V 단자 간((2)와 (6), (2)와 (10) 또는 (2)와 (20))을 연결해 주십시오.
※1

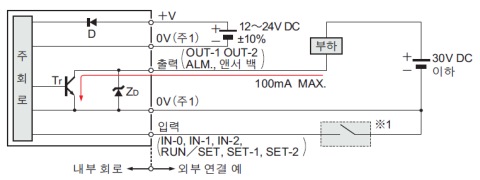

입・출력 회로도
(주1) : 전원 입력부의 0V와 입·출력부의 0V는 절연되어 있습니다. 부하용 전원을 공용하는 경우에는 0V 단자 간을 연결해 주십시오.

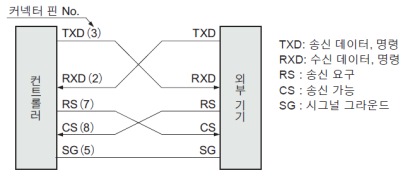

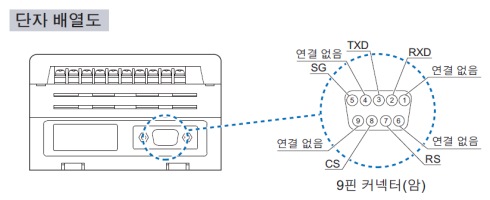

RS-232C 연결도(GD-C2에 한함)
채널 변환 입력을 통한 채널 지정
| 채널 No. | IN-0 | IN-1 | IN-2 |
|---|---|---|---|
| 1 | L | H | H |
| 2 | H | L | H |
| 3 | L | L | H |
| 4 | H | H | L |
| 5 | L | H | L |
| 6 | H | L | L |
| 7 | L | L | L |
| 8 | H | H | H |
L: Low(0~1V), H: High(4.5~30V 또는 개방)
------------------------------ Tab5 showing ------------------------------
설치
센서 헤드의 설정
송・수신기의 중심선이 일치하도록 설정해 주십시오.
- 센서 헤드 근처에 자석이 있을 경우, 검출에 영향을 미치므로 주의해 주십시오.
- 센서 헤드의 주위에 있는 금속이 검출에 영향을 미치는 경우가 있으므로 문의해 주십시오.
- 여러 대의 센서 헤드를 나열해서 사용하는 경우, 검출에 영향을 미치는 경우가 있으므로 문의해 주십시오.

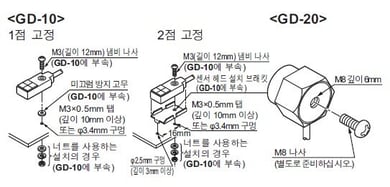

센서 헤드의 설치
<GD-3>
세트 나사로 설치하는 경우
- M3 이하의 세트 나사를 사용하고, 조임 토크는 0.12N・m 이하로 해 주십시오.
- 조임 토크는 0.5N・m 이하로 해 주십시오.
- 너트를 사용하는 경우의 설치 구멍은 φ3.4mm로 가공해 주십시오.
(부속 설치 나사・너트의 경우, 설치판의 두께는 2.3mm 이하로 해 주십시오.
<GD-20>
- 조임 토크는 11.2N・m 이하로 해 주십시오.
컨트롤러의 설치
<DIN레일을 사용하는 경우> |  |
[2] 설치부 뒷부분을 35mm 폭 DIN 레일에 눌러 끼워 넣습니다. |  |
<나사를 사용하는 경우>
|  |
|
|
| ||||||
|
|
| ||||||
B치수(철의 경우)
| 설정 거리 | 5mm | 10mm | 30mm | 70mm |
|---|---|---|---|---|
| GD-3 | φ15mm | φ20mm | ── | ── |
| GD-10 | φ100mm | ── | ||
| GD-20 | φ300mm | |||
상호 간섭
- 여러 대의 센서 헤드를 나란히 사용하는 경우에는 간섭을 방지하기 위해 아래에서 제시하는 값 이상의 간격을 벌려 주십시오.
송신기와 수신기를 교대로 나열하는 경우
C치수
| 설정 거리 | 5mm | 10mm | 20（35mm | 30（70） mm |
|---|---|---|---|---|
| GD-3 | 60mm | 80mm | ── | ── |
| GD-10 | 160mm | 220mm | ||
| GD-20 | 370mm | 630mm | ||
(주1) :（ ）안은 GD-20에 대한 값입니다.
송신기와 수신기를 각각 가로로 나열하는 경우
D치수
| 설정 거리 | 5mm | 10mm | 20（35） mm | 30（70） mm |
|---|---|---|---|---|
| GD-3 | 30mm | 50mm | ── | ── |
| GD-10 | 200mm | 250mm | ||
| GD-20 | 450mm | 700mm | ||
(주1) :（ ）안은 GD-20에 대한 값입니다.
검출 모드에 대해서
- GD 시리즈에는 노멀 검출 모드와 고정밀도 검출 모드 등 2가지 검출 모드가 있으며 검출 물체에 따라 자동으로 모드가 변환됩니다.
노멀 검출 모드 :
큰 금속판 등 검출 레벨 차이를 비교적 쉽게 얻을 수 있는 검출 물체의 경우에 이 모드가 됩니다.
고정밀도 검출 모드 :
리드 프레임과 같이 레벨 차가 적은 물체를 검출하는 경우에 변환됩니다. 이 모드에서는 검출 물체의 진동과 주위 온도의 변화에 대한 여유도가 작아지므로 주의해야 합니다.
- 감도 설정 후 검출 모드 표시등은 노멀 검출 모드인 경우 녹색이 점등되고, 고정밀도 검출 모드인 경우 황색이 점등됩니다.
감도 설정
- 외부 입력을 통한 티칭
단자대의 외부 입력을 통해 티칭할 수 있습니다.

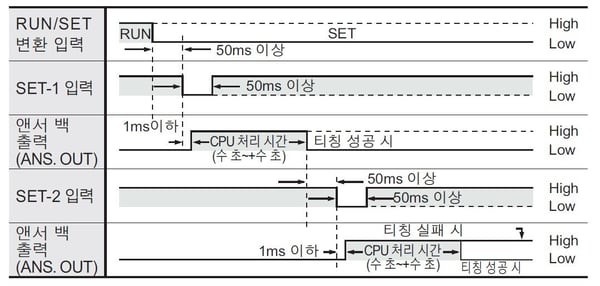

타임 차트
RS-232C (GD-C2만 해당)
- GD-C2는 RS-232C를 이용한 시리얼 통신을 통해 설정값을 PC 등으로 출력해서 저장하고, 필요에 따라 컨트롤러에 기록할 수 있습니다. 이 경우, 티칭된 데이터 값이 소정의 채널에 기억되어야 합니다.
통신 사양
- 전송 속도：300, 600, 1,200, 2,400, 4,800, 9,600, 19,200, 31,250비트/s 에서 선택
- 전송 포맷：
데이터 길이……………7비트 또는 8비트
패리티 체크…….........있음 또는 없음, 짝수 또는 홀수
스톱 비트 길이....……1비트 또는 2비트
종단 코드.......…………CR 또는 ETX
자가 진단 기능
- GD시리즈는 항상 자가 진단을 하고 그 결과를 자가 진단 출력로 출력해서 자가 진단 표시등으로 표시합니다. 또한 이상 내용은 채널 표시부에 표시된 에러 코드로 확인할 수 있습니다.
기타
・ 전원 투입 시, 수 초 동안(자가 진단 시간 포함)의 과도적 상태를 피해 사용해 주십시오.
- 판별 기능에 대한 판단은 반드시 실제 물체로 확인해 주십시오. 티칭하는 경우와 검출 물체의 크기가 다르거나 검출 위치가 다른 경우, 올바르게 판별할 수 없는 경우가 있습니다. 특히 철과 같은 자성체 금속 또는 투자율이 낮은 금속은 그러한 경향이 강하므로 주의해 주십시오.
- 전자석을 운송하는 경우 등 근처에 자석이 있는 경우, 자기가 흐트러져 오작동의 원인이 됩니다.
- 미세한 검출을 할 때는 전원을 투입하고 60분 이상 경과된 후 안정된 상태에서 사용해 주십시오.
