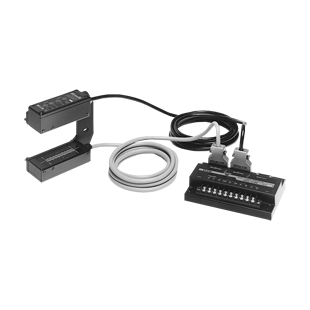

어레이 센서 AR1-48(종료품)

다운로드

매뉴얼

수주 종료 정보
사양

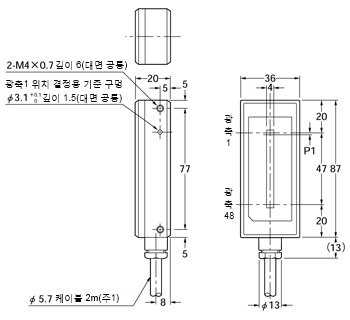

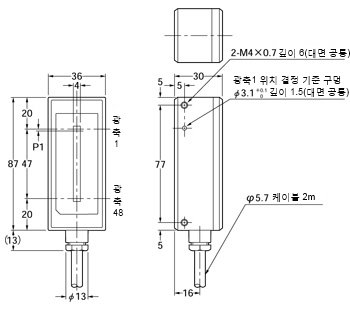

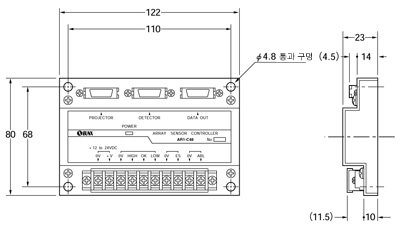

치수도

수주 종료

종료 시기

2000년12월28일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

------------------------------ Tab1 showing ------------------------------

수주 종료 정보

------------------------------ Tab2 showing ------------------------------

사양

종류			어레이 센서
형식명			AR1-48(투광기 : AR1-48P, 수광기 : AR1-48D, 컨트롤러 : AR1-C48)
광축 Pitch			1mm
광축 수			48광축
검출 폭			47mm
검출 거리			50mm
최소 검출 물체(주1)			4×2mm(광축에 대해서는 4×0.5mm) 불투명체
전원 전압			12～24V DC±10% 리플 P-P10% 이하
소비 전류			60mA 이하(광축 체커 사용 시 100mA 이하)
출 력	3치 판정 출력 (HIGH, OK, LOW)		NPN 트랜지스터・오픈 컬렉터 ・최대 유입 전류 : 100mA ・인가 전압 : 30V DC 이하 ・잔류 전압 : 1V 이하(유입 전류 100mA에서) 0.4V 이하(유입 전류16mA에서)
		출력 동작	HIGH : 상한값＜측정값 OK : 하한값＜측정값≦상한값 LOW : 측정값≦하한값 (입광 폭 판정/차광 폭 판정 및 정논리/부논리 변환을 수광기 조정부의 변환 스위치로 조작합니다.)
	전체 광축 입광 출력 스트로브 출력 데이터 출력		NPN 트랜지스터・오픈 컬렉터 ・최대 유입 전류 : 20mA ・인가 전압 : 30V DC 이하 ・잔류 전압 : 0.4V 이하（유입 전류 20mA에서）
	출력 동작		전체 광축 입광 출력 : 전체 광축 입광 시 OFF 스트로브 출력 : 부논리 데이터 출력 : BINARY 코트/BCD 코드, 입광 폭/차광폭 및 정논리/부논리 변환을 수광기 조정부의 변환 스위치로 조작합니다.
외부 동기 입력			ES 입력 단자를 0V에 단락 시 주사를 방지(각 출력 홀드), 개방 시에 주사 개시
응답 시간			4.6ms 이하(주사 주기 2±0.3ms)
전원 표시등 (컨트롤러)			적색 LED(통전 시 점등)
3치 판정 표시등 (수광기)			적색 LED×3(HIGH, OK, LOW 각 판정 시에 점등)
전체 광축 입광 표시등 (수광기)			녹색 LED（전체 광축 입광 시 점등）
내 환 경 성	보호 구조		IP67(IEC), 방침형(JIS) 단, 투・수광기만 해당
	사용 주위 온도		-10～+55℃(단, 결로 및 결빙되지 않을 것), 보관 시 : -20～+60℃
	사용 주위 습도		35～85%RH, 보관 시 : 35～85%RH
	사용 주위 조도 (내외란광)		태양광 : 수광면 조도 3,000lx, 백열 램프 : 수광면 조도 1,000lx
	내노이즈		전원 라인 : 240Vp・주기 10ms・펄스 폭 0.5μs, 복사 : 300Vp・주기 10ms・펄스 폭 0.5μs(노이즈 시뮬레이터에서)
	내진동		내구 10～55Hz 복진폭 1.5mm XYZ 각 방향 2시간(비통전 시)
	내충격		내구 100m/s²(약 10G) XYZ 각 방향 3회(비통전 시)
투광 소자			적외 LED(동기 스캐닝 방식)
케이스 어스 방식			C(콘덴서) 어스
재질			투・수광기 케이스 : 아연 다이캐스팅, 투・수광기 전면 커버 : 폴리카보네이트 수광기 명판 : 폴리카보네이트, 컨트롤러 케이스 : SPCC
케이블			투・수광기 : 다심 실드 케이블 2m 부속(커넥터 부속)
질량(중량)			투광기 : 약 330g, 수광기 : 약 390g, 컨트롤러 : 약 290g

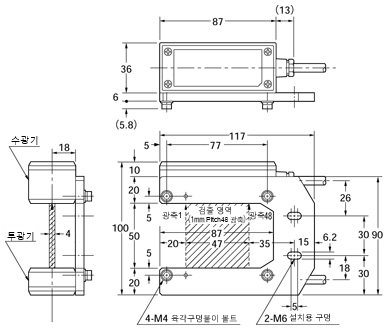

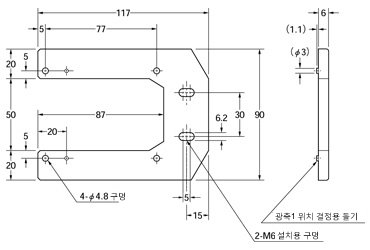

부속품			데이터 출력용 커넥터 [PCS-E20FS…(주)혼다 통신 제조] : 1개 데이터 출력용 케이블 커버 [PCS-E20LA…(주)혼다 통신 제조 ] : 1개 조정 드라이버 : 1개, MS-AR1(센서 설치 브래킷) : 1세트
