2차원 코드 리더 QD/QS(종료품)

다운로드

현재 이 제품과 관련된 다운로드할 수 있는 파일이 없습니다.

  • 수주 종료 정보

  • 사양

  • 치수도

수주 종료

종료 시기

2012년03월31일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

수주 종료 정보

pic001



사양

고정식 리더(디코더 분리형)

종류고정식 리더(디코더 분리형)
형식명QD25SX
분해능사용 렌즈에 따라 가변
렌즈 마운트C 마운트
판독 코드2차원QR 코드, 마이크로 QR 코드, SQRC※, 데이터 매트릭스(ECC200), 마이크로 PDF417, PDF417,
Maxi 코드, 콤퍼지트
1차원EAN-8/13, UPC-A/E, EAN/UPC(애드 온 장착), CODE39, ODABAR(NW-7), Interleaved 2 of 5,
CODE128(EAN-128(GS1-128)), RSS(GS1 DataBar)
정격 전압24V DC +10/-15%, 1A
외부 입력트리거, 모드1, 모드2
외부 출력판독 OK/NG, 조합 OK/NG, READY, 셔터 타이밍, 마킹 품질 감시
통신 인터페이스RS-232C[커넥터 : D-sub 9핀(수커넥터)], 최대 115.2kbps
사용 주위 온도디코더 : 0~+50℃, 보관 시 : -10~+60℃(단, 결로 및 결빙되지 않을 것)
카메라 : 0~+40℃, 보관 시 : -10~+60℃(단, 결로 및 결빙되지 않을 것)
사용 주위 습도디코더 : 10~85%RH, 보관 시 : 5~85%RH
카메라 : 20~80%RH, 보관 시 : 20~80%RH
무게디코더 : 약 510g, 카메라 : 약 65g
부속품카메라용 케이블 : 1개
카메라 받침대 : 1개

※SQRC(보안 QR 코드)의 판독에는 별도로 "SQRC Setting"(옵션)이 필요합니다.

핸디식 리더

종류핸디식 리더(고분해능 타입)
형식명QS20P-A11
판독 코드QR코드, 마이크로 QR 코드, 데이터 매트릭스(ECC200)
판독 지름11mm×11mm
최소 분해능0.1mm
판독 기준 위치0mm
통신 인터페이스RS-232C, 최대 115.2kbps
전원 공급전원 어댑터

치수도

  • 단위mm

고정식 리더(QD25SX)

디코더부

QD25SX

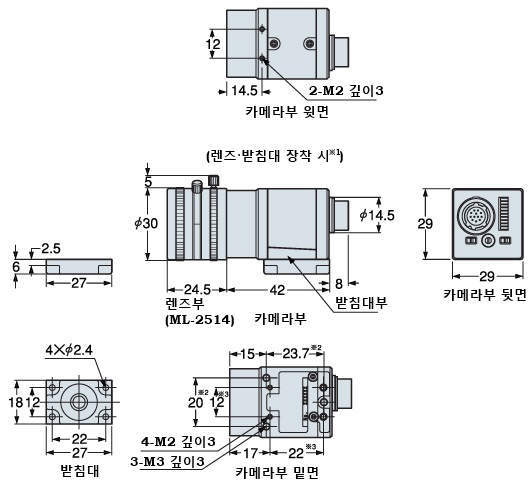

카메라부

QD25SX

※1: 그림은 절연 받침대 및 옵션 렌즈(ML-2514)를 장착한 경우입니다.

※2: M3의 나사 치수

※3: M2의 나사 치수

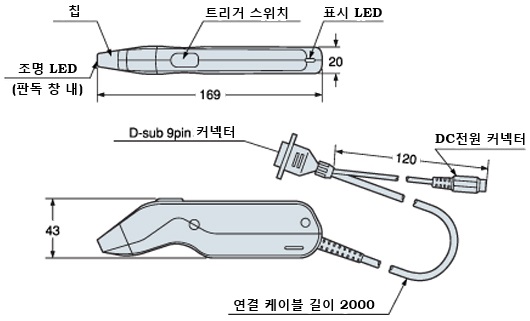

핸디식 리더(QS20P-A11)

QS20P-A11
