수주 종료 정보
------------------------------ Tab2 showing ------------------------------
사양
| 형식명 | LP-Z130 | LP-Z250 | LP-Z256 | |
|---|---|---|---|---|
| 적합 규제 및 인증(주1)※1 | FDA 규칙, CE 마킹(EMC 지령, 저전압 지령, RoHS 지령), GB 규격(GB 7247.1), 한국 무선 규칙(전파법 KC) | |||
| 초점 거리(±가변폭) | 190mm(±25mm) | 330mm(±25mm) | ||
| 마킹 레이저 | Yb : 화이버 레이저 / λ=1,060nm / 클래스4 레이저 제품 | |||
| 펄스 폭 | 30ns, 100ns, 200ns | 50ns, 100ns, 200ns | ||
| 평균 출력(주2) | 13W(펄스 발진) | 25W(펄스 발진) | ||
| 가이드 레이저 · 포인터 | 반도체 레이저 / λ＝655nm / 클래스2 레이저 제품 | |||
| 마킹 범위 | 120mm×120mm | 330mm×330mm | ||
| 스캐닝 방식 | 갈바노 스캐닝 방식 | |||
| 스캔 속도 | 최대 12,000mm/s | 최대 8,000mm/s | ||
| 문자 설정(문자 크기 · 폭) | 0.1~120mm(주3) | 0.1~330mm(주3) | ||
| 마킹 간격 (문자 간, 문자 행 피치) | 0~120mm(주3) 부채꼴 : -180°~+180°(주4) | 0~330mm(주3) 부채꼴 : -180°~+180°(주4) | ||
| 문자 배열 | 직선, 프로포셔널, 균등 배치, 부채꼴 | |||
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나, 한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) | |||
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN/UPC, RSS-14(GS1 DataBar), RSS(GS1 DataBar)Limited, RSS(GS1 DataBar)Expanded | |||
| 2차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)(주5), 데이터 매트릭스, GS1 데이터 매트릭스 | |||
| 콤퍼지트 | RSS-14(GS1 DataBar)CC-A, RSS-14(GS1 DataBar)Stacked CC-A, RSS(GS1 DataBar)Limited CC-A 등 | |||
| 입출력 | 인풋 터미널, 아웃풋 터미널, I/O 커넥터 | |||
| 인터페이스(주6) | RS-232C, Ethernet | |||
| 냉각 방식 | 컨트롤러&헤드 강제 공냉 | |||
| 전원 전압 | 90~132V AC 또는 180~264V AC(자동 변환), 50/60Hz | |||
| 소비 전력 | 390VA 이하(100V AC 시), 420VA 이하(200V AC 시) | |||
| 비상 정지 스위치 | 컨트롤러부 장착 | |||
| 사용 주위 온도(주7) | 컨트롤러&헤드 0~+40℃ | 컨트롤러&헤드 0~+35℃ | ||
| 보관 주위 온도(주7) | 컨트롤러&헤드 -10~+60℃ | |||
| 사용 주위 습도(주7) | 컨트롤러&헤드 35~85%RH | |||
| 무게 | 헤드/9.5kg, 컨트롤러/24kg | |||
(주1) : 2017년 5월 생산분부터 적합
(주2) : 레이저 발진기 단품 출력입니다.
(주3) : 0.001mm 간격으로 설정합니다.
(주4) : 0.01°간격으로 설정합니다.
(주5) : 옵션입니다.
(주6) : Ethernet은 2012년 11월 생산분부터 대응합니다.
(주7) : 결로 및 결빙되지 않아야 합니다.
(주8) : 중국 수출용은 별도로 준비되어 있습니다. 자세한 내용은 문의해 주십시오.
PC 설정용 소프트웨어
| PC 소프트웨어 | 대상 OS※1 |
|---|---|
| Laser Marker Utility※2 | Microsoft Windows® 10 Pro(32비트/64비트) / 8 Pro(32비트/64비트) |
| NAVILINK-3D※2 (별매) | Microsoft Windows® 10 Pro(32비트/64비트) / 8 Pro(32비트/64비트) |
※1: Microsoft사의 지원이 종료된 OS 버전은 대응 OS에서 제외됩니다.
※2: 'Export Vec'를 사용하려면 Adobe® Illustrator®(Windows판)가 설치되어 있어야 합니다.
Adobe® Illustrator® 대응 버전은 별도로 문의해 주십시오.
Microsoft 및 Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에서의 등록 상표 또는 상표입니다.
올바르게 사용하십시오
■레이저광
- 본 제품은 JIS 규격의 클래스4 레이저에 상당합니다. 레이저의 직사광 및 그 반사광을 보거나 만지지 않도록 주의하며, 경고 라벨의 내용에 적합한 안전 대책을 세우십시오.
- 제품에는 아래와 같은 라벨이 부착되어 있습니다. 라벨은 형식에 따라 다릅니다(본 웹페이지의 제품 사진에는 부착되어 있지 않습니다).
- 레이저광은 적외광이므로 눈에는 보이지 않습니다. 레이저 발진 시는 특히 주의하십시오.
■집진기 사용의 권장
- 마킹 대상에 따라서는 마킹 시 유해한 가스 및 연기가 발생하여 인체 및 레이저 마킹기에 악영향을 미칠 수 있습니다. 그 경우는 집진기를 사용하십시오.
터치 패널 콘솔
| 형식명 | LP-ADP50 |
|---|---|
| 전원 전압 | DC 24V ± 10% (레이저 마커/레이저 가공기에서 공급) |
| 소비 전류 | 300mA 이하 |
| 표시 디바이스 | 터치 패널 부속 컬러 액정 디스플레이 10.1 인치 TFT WXGA |
| 도트 수 | 1280 × 3 × 800 (화소) |
| 시야각 | 모든 방향：-85°~ 85°(Typ.) |
| 백라이트 | LED |
| 사용 주위 온도(주1) | 0 ~ +50℃ 보관 시： -10 ~ +70℃ |
| 사용 주위 습도(주1) | 10 ~ 90％ RH 보관 시： 10 ~ 90％ RH |
| 보호 구조 | IP54 (케이블의 커넥터부는 제외) |
| 재질 | 케이스： PC + ABS 케이블：PVC |
| 질량 | 약 1.5kg |
| 대상 레이저 마커 / 레이저 가공기 | LP-M 시리즈 / LP-S 시리즈 / LP-S500W 시리즈 / LP-Z 시리즈 / LP-400 시리즈 / LP-V 시리즈 |
(주1) : 결로 및 결빙되지 않을 것. 결로를 방지하기 위해 보관 장소와 사용 장소의 온도차가 있는 경우에는 기기의 온도를 서서히 주위 온도에 맞춰 주십시오.
------------------------------ Tab3 showing ------------------------------
치수도
- 단위mm
LP-Z 시리즈 공통

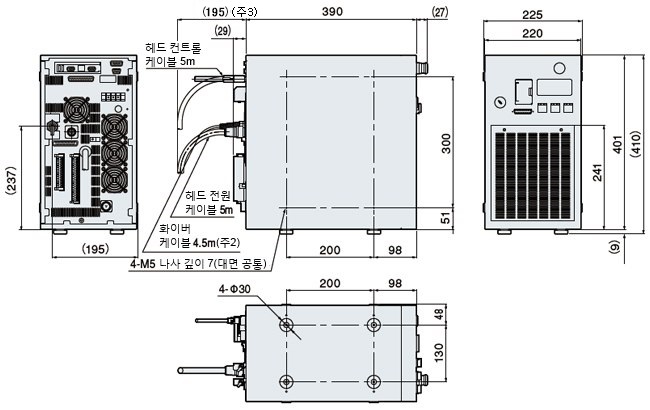

컨트롤러부

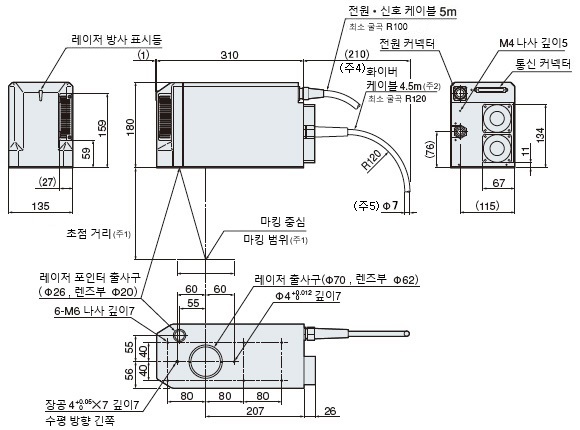

헤드부
(주1) :
| 형식명 | LP-Z130 | LP-Z250 | LP-Z256 |
|---|---|---|---|
| 초점 거리 | 190mm | 190mm | 330mm |
| 마킹 범위 | 120×120mm | 120×120mm | 330×330mm |
(주2) : 화이버 케이블은 탈착할 수 없습니다.
(주3) : 2021년 4월 14일 이전 생산분은 (223)mm입니다.
(주4) : 2021년 4월 14일 이전 생산분은 (224)mm입니다.
(주5) : 2021년 4월 14일 이전 생산분은 ø11mm입니다.
콘솔
LP-ADP50 (별매)
수주 종료품
콘솔
LP-ADP40 (별매)
