| 초점 거리(주1) | 127mm |
|---|
| 스캐닝 방식 | 갈바노 스캐닝 방식 |
|---|
| 마킹 레이저(주2) | 화이버 레이저 / λ=1.06μm / 클래스4 레이저 제품 |
|---|
| | 평균 출력 | 5W(CW 발진) |
|---|
| 가이드 레이저 · 포인터 | 반도체 레이저 / λ=655nm / 클래스2 레이저 제품 |
|---|
| 마킹 범위 | 55mm×55mm |
|---|
| 스캔 속도 | 최대 6,000mm/s |
|---|
| 대응 라인 스피드(주3) | 120m/분 이하 |
|---|
| 문자 설정(문자 크기 · 폭) | 0.2~55mm(0.001mm 간격으로 설정 가능) |
|---|
마킹 간격
(문자 간, 문자 행 피치) | 0~55mm(0.001mm 간격으로 설정 가능)
부채꼴 : -180°~+180°(0.01°간격으로 설정 가능) |
|---|
| 문자 배열 | 직선, 프로포셔널, 균등 배치, 부채꼴 |
|---|
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나,
한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) |
|---|
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN/UPC, RSS-14(GS1 DataBar),
RSS(GS1 DataBar) Limited, RSS(GS1 DataBar) Expanded |
|---|
| 2차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)(주4),
데이터 매트릭스, GS1 데이터 매트릭스 |
|---|
| 콤퍼지트 | RSS-14(GS1 DataBar) CC-A, RSS-14(GS1 DataBar) Stacked CC-A,
RSS(GS1 DataBar) Limited CC-A 등 |
|---|
| 로고 · 도형 | BMP/DXF/HPGL/JPEG/AI(주5)/EPS(주5) |
|---|
| 인터페이스(주6) | RS-232C, Ethernet |
|---|
| 냉각 방식 | 강제 공냉 |
|---|
| 전원 전압 | 90~132V AC 또는 180~264V AC(자동 변환), 50/60Hz |
|---|
| 소비 전력 | 310VA 이하(100V AC 시), 360VA 이하(200V AC 시) |
|---|
| 입력 | 리모트, 트리거, 엔코더(A), 엔코더(B), 셔터 제어,
레이저 여기, 알람 리셋, 비상 정지, 레이저 정지 등 |
|---|
| 출력 | 전원(+12V), 리모트, 마킹 준비, 마킹, 마킹 종료,
레이저 여기, 워닝, 알람, 확정 완료, 카운터 종료 |
|---|
| 마킹 상태 | 정지, 이동 |
|---|
| 기능 | ●마킹순 최적화 ●교점 보정 ●카운터 마킹
●현재 일자 마킹 ●기한 일자 마킹 ●로트 마킹
●로고 데이터 마킹 ●폰트 작성 · 편집 ●균등 배치
●운전 화면 갱신 표시 ●시스템 오프셋 ●공통 문자 설정
●가이드 레이저 ●듀얼 포인터 ●초점 조정
●중첩 마킹 ●백업 ●이동체 장척 마킹
●폰트 선택 ●볼드체 마킹 ●프로포셔널 마킹
●마킹 이미지 표시 ●마킹 시간 측정 ●워크 이미지 표시
●행 · 로고 파일 단위 파워 · 스피드 설정
●오퍼레이터 조정 ●랭크 마킹 ●오프셋 마킹
●타임 홀드 ●스텝&리피트
●I/O 체크 모니터 ●I/O 시뮬레이트
●에러 이력 표시 ●시리얼 데이터 마킹
●파워 체크, 보정 |
|---|
| 비상 정지 스위치 | 컨트롤러부에 장착 |
|---|
| 사용 주위 온도 | 0~+40℃(보관 시 -10~+60℃)(단, 결로 및 결빙되지 않을 것) |
|---|
| 사용 주위 습도 | 35~85%RH(단, 결로 및 결빙되지 않을 것) |
|---|

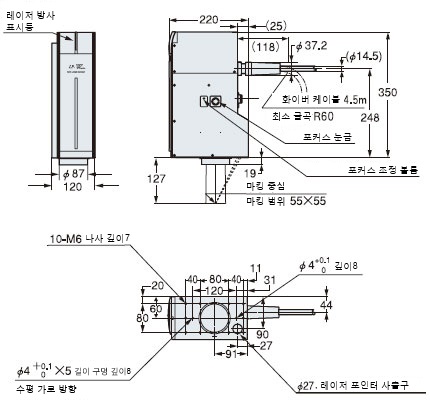

| 무게 | 헤드부 : 9kg

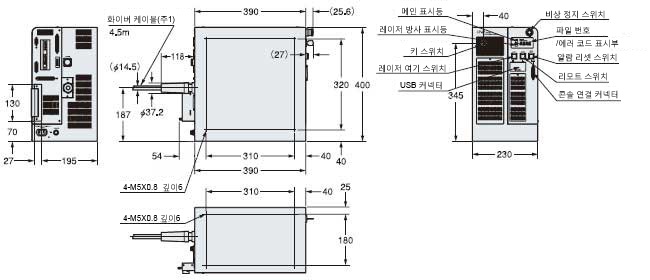

컨트롤러부 : 22kg |
|---|
