수주 종료 정보
------------------------------ Tab2 showing ------------------------------
사양
| 종류 | 와이드 에리어 타입 | ||
|---|---|---|---|
| 형식명 | LP-V15U | ||
| 초점 거리(주1) | 350mm | ||
| 스캐닝 방식 | 갈바노 스캐닝 방식 | ||
| 마킹 레이저(주2) | 화이버 레이저 / λ=1.06μm / 클래스4 레이저 제품 | ||
| 평균 출력 | 12W(펄스 발진) | ||
| 가이드 레이저 · 포인터 | 반도체 레이저 / λ=655nm / 클래스2 레이저 제품 | ||
| 마킹 범위 | 160mm×160mm | ||
| 스캔 속도 | 최대 12,000mm/s | ||
| 대응 라인 스피드(주3) | 240m/분 이하 | ||
| 설치 방향 | 모든 방향 | ||
| 문자 설정(문자 크기 · 폭) | 0.1~160mm(0.001mm 간격으로 설정 가능) | ||
| 마킹 간격 (문자 간, 문자 행 피치) | 0~160mm(0.001mm 간격으로 설정 가능) 부채꼴 : -180°~+180° (0.01° 간격으로 설정 가능) | ||
| 마킹 형상 | 직선, 프로포셔널, 균등 배치, 부채꼴 | ||
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나, 한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) | ||
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN/UPC, GS1 DataBar(GS1 DataBar Limited, GS1 DataBar Stacked, GS1 DataBar Expanded 등), GS1 콤포지트 코드(GS1 DataBar Limited CC-A, GS1 DataBar Stacked CC-A, GS1-128 CC-A 등) | ||
| 2차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)(주4), 데이터 매트릭스, GS1 데이터 매트릭스 | ||
| 입출력 포트 | 인풋 터미널, 아웃풋 터미널, I/O 커넥터 | ||
| 시리얼 통신 인터페이스 | RS-232C, Ethernet | ||
| 로고 데이터 | BMP/DXF/HPGL/JPEG/AI(주5)/EPS(주5) | ||
| 냉각 방식 | 강제 공랭 | ||
| 전원 전압 | 90~132V AC 또는 180~264V AC(전압 변동±10% 포함), 50/60Hz(자동 변환) | ||
| 소비 전력 | 390VA 이하(100V AC 시), 420VA 이하(200V AC시) | ||
| 입력 | 리모트, 트리거, 엔코더(A), 엔코더(B), 셔터 제어, 레이저 여기, 알람 리셋, 비상 정지, 레이저 정지 등 | ||
| 출력 | 전원(+12V), 리모트, 마킹 준비, 마킹, 마킹 종료, 레이저 여기, 워닝, 알람, 확정 완료, 카운터 종료 | ||
| 마킹 상태 | 정지, 이동 | ||
| 기능 | ●마킹순 최적화 ●교점 보정 ●카운터 마킹 ●현재 일자 마킹 ●기한 일자 마킹 ●로트 마킹 ●로고 데이터 마킹 ●폰트 작성 · 편집 ●균등 배치 ●운전 화면 갱신 표시 ●시스템 오프셋 ●공통 문자 설정 ●가이드 레이저 ●듀얼 포인터 ●초점 조정 ●중첩 마킹 ●백업 ●이동체 장척 마킹 ●폰트 선택 ●볼드체 마킹 ●프로포셔널 마킹 ●마킹 이미지 표시 ●마킹 시간 측정 ●워크 이미지 표시 ●행 · 로고 파일 단위 파워 · 스피드 설정 ●오퍼레이터 조정 ●랭크 마킹 ●오프셋 마킹 ●타임 홀드 ●스텝&리피트 ●I/O 체크 모니터 ●I/O 시뮬레이트 ●에러 이력 표시 ●시리얼 데이터 마킹 ●파워 체크, 보정 | ||
| 비상 정지 스위치 | 컨트롤러부에 장착 | ||
| 사용 주위 온도 | 0~+40℃(보관 시 -10~+60℃)(단, 결로 및 결빙이 없을 것) | ||
| 사용 주위 습도 | 35~85%RH(단, 결로 및 결빙이 없을 것) | ||
| 무게 | 헤드부 : 10kg, 컨트롤러부 : 22kg | ||
(주1) : 초점 거리는 제품마다 약 ±2mm 정도의 개체차가 있습니다.
(주2) : 레이저 발진기 단품 출력입니다.
(주3) : 워크에 따라 달라집니다.
(주4) : 옵션입니다. 이 기능은 일본 이외의 지역에서는 사용할 수 없습니다.
(주5) : Adobe® Illustrator®가 설치된 PC가 필요합니다.
・ 미국 FDA 규칙 적합품, 유럽 CE 인증 취득품은 영업소에 문의해 주십시오.
PC 설정용 소프트웨어
| PC 소프트웨어 | 대상 OS |
|---|---|
| Laser Marker Driver & Utility※1 | Microsoft Windows® 10 Pro(32비트/64비트) / 8.1 Pro(32비트/64비트) / 7 Professional(32비트/64비트) SP1 |
※1: 'Export Vec'를 사용하려면 Adobe® Illustrator®9.X～CS6, CC, CC2014(Windows판)가 설치되어 있어야 합니다.
Microsoft사의 지원이 종료된 OS 버전은 대응 OS에서 제외됩니다.
Microsoft 및 Windows®는 미국 Microsoft Corporation의 미국 및 기타 국가에서의 등록 상표 또는 상표입니다.
올바르게 사용해 주십시오.
레이저광
- 본 제품은 JIS 규격의 클래스4 레이저 제품입니다. 레이저의 직사광 또는 반사광을 보거나 쐬지 않도록 주의하고, 규격 내용에 적합한 안전 대책을 취하여 주십시오.
- 본 제품에는 아래와 같은 내용의 라벨이 부착되어 있습니다. 아래 라벨은 LP-V10U용입니다. 라벨은 제품에 따라 다를 수 있습니다(제품 사진에는 부착되어 있지 않습니다).
- 레이저광은 적외광이므로 눈에는 보이지 않습니다. 레이저 발진 시에는 특히 주의해 주십시오.
집진기 사용 권장
- 마킹 대상물에 따라서는 마킹 시 유해한 가스 또는 연기가 발생하여 인체나 레이저 마킹기에 악영향을 미칠 수 있습니다. 그러한 경우에는 집진기를 사용해 주십시오.
※상세한 내용은 영업 담당자에게 문의해 주십시오.
터치 패널 콘솔
| 형식명 | LP-ADP50 |
|---|---|
| 전원 전압 | DC 24V ± 10% (레이저 마커/레이저 가공기에서 공급) |
| 소비 전류 | 300mA 이하 |
| 표시 디바이스 | 터치 패널 부속 컬러 액정 디스플레이 10.1 인치 TFT WXGA |
| 도트 수 | 1280 × 3 × 800 (화소) |
| 시야각 | 모든 방향：-85°~ 85°(Typ.) |
| 백라이트 | LED |
| 사용 주위 온도(주1) | 0 ~ +50℃ 보관 시： -10 ~ +70℃ |
| 사용 주위 습도(주1) | 10 ~ 90％ RH 보관 시： 10 ~ 90％ RH |
| 보호 구조 | IP54 (케이블의 커넥터부는 제외) |
| 재질 | 케이스： PC + ABS 케이블：PVC |
| 질량 | 약 1.5kg |
| 대상 레이저 마커 / 레이저 가공기 | LP-M 시리즈 / LP-S 시리즈 / LP-S500W 시리즈 / LP-Z 시리즈 / LP-400 시리즈 / LP-V 시리즈 |
(주1) : 결로 및 결빙되지 않을 것. 결로를 방지하기 위해 보관 장소와 사용 장소의 온도차가 있는 경우에는 기기의 온도를 서서히 주위 온도에 맞춰 주십시오.
수주 종료품
| 종류 | 범용 타입 | ||
|---|---|---|---|
| 형식명 | LP-V10U | ||
| 초점 거리(주1) | 190mm | ||
| 스캐닝 방식 | 갈바노 스캐닝 방식 | ||
| 마킹 레이저(주2) | 화이버 레이저 / λ=1.06μm / 클래스4 레이저 제품 | ||
| 평균 출력 | 12W(펄스 발진) | ||
| 가이드 레이저 · 포인터 | 반도체 레이저 / λ=655nm / 클래스2 레이저 제품 | ||
| 마킹 범위 | 90mm×90mm | ||
| 스캔 속도 | 최대 12,000mm/s | ||
| 대응 라인 스피드(주3) | 240m/분 이하 | ||
| 설치 방향 | 모든 방향 | ||
| 문자 설정(문자 크기 · 폭) | 0.1~90mm(0.001mm 간격으로 설정 가능) | ||
| 마킹 간격 (문자 간, 문자 행 피치) | 0~90mm(0.001mm 간격으로 설정 가능) 부채꼴 : -180°~+180° (0.01° 간격으로 설정 가능) | ||
| 마킹 형상 | 직선, 프로포셔널, 균등 배치, 부채꼴 | ||
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나, 한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) | ||
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN/UPC, GS1 DataBar(GS1 DataBar Limited, GS1 DataBar Stacked, GS1 DataBar Expanded 등), GS1 콤포지트 코드(GS1 DataBar Limited CC-A, GS1 DataBar Stacked CC-A, GS1-128 CC-A 등) | ||
| 2차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)(주4), 데이터 매트릭스, GS1 데이터 매트릭스 | ||
| 입출력 포트 | 인풋 터미널, 아웃풋 터미널, I/O 커넥터 | ||
| 시리얼 통신 인터페이스 | RS-232C, Ethernet | ||
| 로고 데이터 | BMP/DXF/HPGL/JPEG/AI(주5)/EPS(주5) | ||
| 냉각 방식 | 강제 공랭 | ||
| 전원 전압 | 90~132V AC 또는 180~264V AC(전압 변동±10% 포함), 50/60Hz(자동 변환) | ||
| 소비 전력 | 390VA 이하(100V AC 시), 420VA 이하(200V AC시) | ||
| 입력 | 리모트, 트리거, 엔코더(A), 엔코더(B), 셔터 제어, 레이저 여기, 알람 리셋, 비상 정지, 레이저 정지 등 | ||
| 출력 | 전원(+12V), 리모트, 마킹 준비, 마킹, 마킹 종료, 레이저 여기, 워닝, 알람, 확정 완료, 카운터 종료 | ||
| 마킹 상태 | 정지, 이동 | ||
| 기능 | ●마킹순 최적화 ●교점 보정 ●카운터 마킹 ●현재 일자 마킹 ●기한 일자 마킹 ●로트 마킹 ●로고 데이터 마킹 ●폰트 작성 · 편집 ●균등 배치 ●운전 화면 갱신 표시 ●시스템 오프셋 ●공통 문자 설정 ●가이드 레이저 ●듀얼 포인터 ●초점 조정 ●중첩 마킹 ●백업 ●이동체 장척 마킹 ●폰트 선택 ●볼드체 마킹 ●프로포셔널 마킹 ●마킹 이미지 표시 ●마킹 시간 측정 ●워크 이미지 표시 ●행 · 로고 파일 단위 파워 · 스피드 설정 ●오퍼레이터 조정 ●랭크 마킹 ●오프셋 마킹 ●타임 홀드 ●스텝&리피트 ●I/O 체크 모니터 ●I/O 시뮬레이트 ●에러 이력 표시 ●시리얼 데이터 마킹 ●파워 체크, 보정 | ||
| 비상 정지 스위치 | 컨트롤러부에 장착 | ||
| 사용 주위 온도 | 0~+40℃(보관 시 -10~+60℃)(단, 결로 및 결빙이 없을 것) | ||
| 사용 주위 습도 | 35~85%RH(단, 결로 및 결빙이 없을 것) | ||
| 무게 | 헤드부 : 9kg, 컨트롤러부 : 22kg | ||
(주1) : 초점 거리는 제품마다 약 ±2mm 정도의 개체차가 있습니다.
(주2) : 레이저 발진기 단품 출력입니다.
(주3) : 워크에 따라 달라집니다.
(주4) : 옵션입니다. 이 기능은 일본 이외의 지역에서는 사용할 수 없습니다.
(주5) : Adobe® Illustrator®가 설치된 PC가 필요합니다.
・ 미국 FDA 규칙 적합품, 유럽 CE 인증 취득품은 영업소에 문의해 주십시오.
------------------------------ Tab3 showing ------------------------------
치수도
- 단위mm

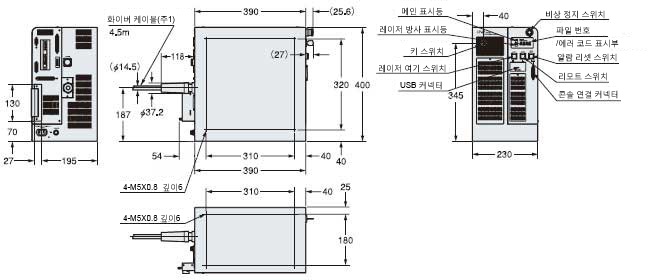

컨트롤러부
(주1) : 화이버 케이블은 탈착할 수 없습니다.

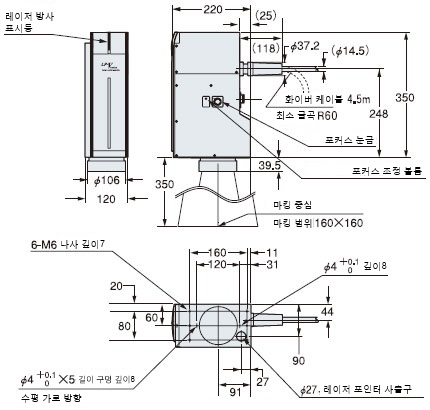

LP-V15U
헤드부
콘솔
LP-ADP50 (별매)
수주 종료품

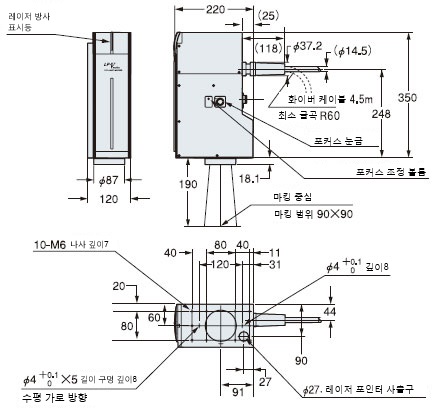

LP-V10U
헤드부
수주 종료품
콘솔
LP-ADP40 (별매)
