수주 종료 정보
------------------------------ Tab2 showing ------------------------------
사양
LP-S500
| 형식명 | LP-S500 | |||
|---|---|---|---|---|
| LP-S500 (범용 타입) | LP-S502 (소스폿 타입) | LP-S505 (와이드 에어리어 타입) | ||
| 초점 거리※1 | 190mm | 130mm | 350mm | |
| 마킹 레이저 | Yb : 화이버 레이저 / λ=1,064nm / 클래스4 레이저 제품 | |||
| 평균 출력※2 | 42W(±5%) 펄스 진폭 | |||
| 가이드 레이저 · 포인터 | 반도체 레이저 / λ＝655nm / 클래스2 레이저 제품 | |||
| 마킹 범위 | 90mm×90mm | 55mm×55mm | 160mm×160mm | |
| 스캐닝 방식 | 갈바노 스캐닝 방식 | |||
| 문자 설정(문자 크기 · 폭) | 0.1~90mm※3 | 0.1~55mm※3 | 0.1~160mm※3 | |
| 마킹 간격 (문자 간, 문자 행 피치) | 0~90mm※3 | 0~55mm※3 | 0~160mm※3 | |
| 부채꼴 : -180°~+180°※4 | ||||
| 문자 배열 | 직선, 프로포셔널, 균등 배치, 부채꼴 | |||
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나, 한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) | |||
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN/UPC, RSS-14(GS1 DataBar), RSS(GS1 DataBar)Limited, RSS(GS1 DataBar)Expanded | |||
| 2차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)※5, 데이터 매트릭스, GS1 데이터 매트릭스 | |||
| 콤퍼지트 | RSS-14(GS1 DataBar)CC-A, RSS-14(GS1 DataBar)Stacked CC-A, RSS(GS1 DataBar)Limited CC-A, UCC/EAN COMPOSITE 등 | |||
| 입출력 | 인풋 터미널, 아웃풋 터미널, I/O 커넥터 | |||
| 인터페이스 | RS-232C, Ethernet | |||
| 냉각 방식 | 헤드 : 자연 공냉, 컨트롤러 : 강제 공냉 | |||
| 전원 전압 | 90-132V AC 또는 180-264V AC(자동 변환), 50/60Hz | |||
| 소비 전력 | 530VA 이하(100V AC 시), 650VA 이하(200V AC 시) | |||
| 보호 구조 | 헤드 : IP67G | |||
| 사용 주위 온도※6 | 컨트롤러&헤드 0~+40℃ | |||
| 보관 주위 온도※6 | 컨트롤러&헤드 -10~+60℃ | |||
| 사용 주위 습도※6 | 컨트롤러&헤드 35~85%RH | |||
| 해외 적합 규격 | FDA 규격, CE 마킹※8 | |||
| 무게 | 헤드 | 약 7.5kg | 약 7.5kg | 약 8kg |
| 컨트롤러 | 약 25kg | |||
※1: 초점 거리는 제품마다 약 ±0.5mm 정도(와이드 에어리어는 ±2mm 정도)의 개체차가 있습니다.
※2: 제품 가공단에서의 출력입니다(설정 파워 100 시).
※3: 0.001mm 간격으로 설정합니다.
※4: 0.01°간격으로 설정합니다.
※5: 옵션입니다.
※6: 결로 및 결빙되지 않아야 합니다.
※7: 중국 수출용은 별도로 갖추고 있습니다. 상세한 내용은 문의해 주십시오.
LP-S200
| 형식명 | LP-S200 | |||
|---|---|---|---|---|
| LP-S200 (범용 타입) | LP-S202 (소스폿 타입) | LP-S205 (와이드 에어리어 타입) | ||
| 초점 거리※1 | 190mm | 130mm | 350mm | |
| 마킹 레이저 | Yb : 화이버 레이저 / λ=1,064nm / 클래스4 레이저 제품 | |||
| 평균 출력※2 | 17W(±5%) 펄스 진폭 | |||
| 가이드 레이저 · 포인터 | 반도체 레이저 / λ＝655nm / 클래스2 레이저 제품 | |||
| 마킹 범위 | 90mm×90mm | 55mm×55mm | 160mm×160mm | |
| 스캐닝 방식 | 갈바노 스캐닝 방식 | |||
| 문자 설정(문자 크기 · 폭) | 0.1~90mm※3 | 0.1~55mm※3 | 0.1~160mm※3 | |
| 마킹 간격 (문자 간, 문자 행 피치) | 0~90mm※3 | 0~55mm※3 | 0~160mm※3 | |
| 부채꼴 : -180°~+180°※4 | ||||
| 문자 배열 | 직선, 프로포셔널, 균등 배치, 부채꼴 | |||
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나, 한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) | |||
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN/UPC, RSS-14(GS1 DataBar), RSS(GS1 DataBar)Limited, RSS(GS1 DataBar)Expanded | |||
| 2차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)※5, 데이터 매트릭스, GS1 데이터 매트릭스 | |||
| 콤퍼지트 | RSS-14(GS1 DataBar)CC-A, RSS-14(GS1 DataBar)Stacked CC-A, RSS(GS1 DataBar)Limited CC-A, UCC/EAN COMPOSITE 등 | |||
| 입출력 | 인풋 터미널, 아웃풋 터미널, I/O 커넥터 | |||
| 인터페이스 | RS-232C, Ethernet | |||
| 냉각 방식 | 헤드 : 자연 공냉, 컨트롤러 : 강제 공냉 | |||
| 전원 전압 | 90-132V AC 또는 180-264V AC(자동 변환), 50/60Hz | |||
| 소비 전력 | 330VA 이하(100V AC 시), 450VA 이하(200V AC 시) | |||
| 보호 구조 | 헤드 : IP67G | |||
| 사용 주위 온도※6 | 컨트롤러&헤드 0~+40℃ | |||
| 보관 주위 온도※6 | 컨트롤러&헤드 -10~+60℃ | |||
| 사용 주위 습도※6 | 컨트롤러&헤드 35~85%RH | |||
| 해외 적합 규격 | FDA 규격, CE 마킹※8 | |||
| 무게 | 헤드 | 약 7.5kg | 약 7.5kg | 약 8kg |
| 컨트롤러 | 약 24kg | |||
※1: 초점 거리는 제품마다 약 ±0.5mm 정도(와이드 에어리어는 ±2mm 정도)의 개체차가 있습니다.
※2: 제품 가공단에서의 출력입니다(설정 파워 100 시).
※3: 0.001mm 간격으로 설정합니다.
※4: 0.01°간격으로 설정합니다.
※5: 옵션입니다.
※6: 결로 및 결빙되지 않아야 합니다.
※7: 중국 수출용은 별도로 갖추고 있습니다. 상세한 내용은 문의해 주십시오.
PC 설정용 소프트웨어
| PC 소프트웨어 | 대상 OS |
|---|---|
| Laser Marker Utility※1 | Microsoft Windows® 10 Professional (32비트/64비트) / 8 Professional (32비트/64비트) / 7 Professional (32비트/64비트) SP1 / Vista Business (32비트) SP2 / XP Professional (32비트) SP3 |
※1: 'Export Vec'를 사용하려면 Adobe® Illustrator®(Windows판)가 설치되어 있어야 합니다.
Microsoft 및 Windows®는 미국 Microsoft Corporation의 미국 및 기타 국가에서의 등록 상표 또는 상표입니다.
방진 · 방수 · 내유
- 본 제품 헤드부는 JIS/IEC 보호 등급 IP67의 방진 · 방수 성능, IPXXG 및 일부 윤활유, 절삭유에 대한 내유 성능이 있습니다(컨트롤러부는 제외합니다).
시험은 규정된 환경 · 시간 · 방법에 따라 실시되는 것으로, 모든 환경에서의 방진 · 방수 · 내유 성능을 보증하지는 않습니다. 시험 방법의 상세한 내용은 JIS C 0920(IEC 60529)를 참조해 주십시오. 또한 내유 성능에 관하여 대표적인 윤활유, 절삭유(아래 표 참조) 성능 평가를 실시하고 있지만, 기름 종류에 따라 성능을 발휘하지 못하는 경우도 있습니다. - 보호 구조는 화이버 유닛/커넥터/초점 조정 기능용 커버/렌즈 보호 커버가 올바르게 장착된 상태에서만 성능을 발휘합니다.
- 보호 구조를 갖추고 있지만, 물이나 기름 속에서는 사용할 수 없습니다.
| 시험유 분류 | 상품명 |
|---|---|
| 불수용성 절삭유 | YUSHIRON CUT ABAS BM405 |
| 수용성 절삭유 | DAPHNE ALPHA COOL EW, YUSHIROKEN EC50T5 |
| 윤활유 | COSMO ALLPUS 32, SUPER MULPUS DX2 |
| 기계유 | DAPHNE MECHANIC OIL 46 |
주의
■레이저광 안전 대책
- 본 제품은 JIS 규격의 클래스4 레이저 제품입니다. 위험하므로 레이저의 직사광 또는 반사광을 보거나 쐬지 않도록 주의하고, 경고 라벨 내용에 따라 안전 대책을 취하여 주십시오.
- 본 제품에는 아래와 같은 내용의 라벨이 부착되어 있습니다. 아래 라벨은 LP-S500용입니다. 라벨은 제품에 따라 다를 수 있습니다.
- 레이저광은 적외광이므로 눈에는 보이지 않습니다. 레이저 발진 시에는 특히 주의해 주십시오.
■유지보수
- 에어필터 : 공냉 효과를 유지하기 위해 본 제품에 장착된 에어필터는 정기적으로 세척해 주십시오.
- 레이저 사출구 : 레이저 사출구에 쓰레기 또는 얼룩이 묻으면 마킹 품질에 악영향을 미치거나 레이저 마킹기에 심각한 손상을 입힐 수 있습니다. 레이저 사출구는 정기적으로 청소해 주십시오.
■집진기 사용 권장
- 마킹 대상물에 따라서는 마킹 시 유해한 가스 또는 연기가 발생하여 인체나 레이저 마킹기에 악영향을 미칠 수 있습니다. 또한 레이저광이 연기에 반사/흡수되어 마킹 품질에 악영향을 미치는 경우도 있습니다. 레이저 마킹기를 사용할 때에는 집진기 설치를 권장합니다.
터치 패널 콘솔
| 형식명 | LP-ADP50 |
|---|---|
| 전원 전압 | DC 24V ± 10% (레이저 마커/레이저 가공기에서 공급) |
| 소비 전류 | 300mA 이하 |
| 표시 디바이스 | 터치 패널 부속 컬러 액정 디스플레이 10.1 인치 TFT WXGA |
| 도트 수 | 1280 × 3 × 800 (화소) |
| 시야각 | 모든 방향：-85°~ 85°(Typ.) |
| 백라이트 | LED |
| 사용 주위 온도(주1) | 0 ~ +50℃ 보관 시： -10 ~ +70℃ |
| 사용 주위 습도(주1) | 10 ~ 90％ RH 보관 시： 10 ~ 90％ RH |
| 보호 구조 | IP54 (케이블의 커넥터부는 제외) |
| 재질 | 케이스： PC + ABS 케이블：PVC |
| 질량 | 약 1.5kg |
| 대상 레이저 마커 / 레이저 가공기 | LP-M 시리즈 / LP-S 시리즈 / LP-S500W 시리즈 / LP-Z 시리즈 / LP-400 시리즈 / LP-V 시리즈 |
(주1) : 결로 및 결빙되지 않을 것. 결로를 방지하기 위해 보관 장소와 사용 장소의 온도차가 있는 경우에는 기기의 온도를 서서히 주위 온도에 맞춰 주십시오.
------------------------------ Tab3 showing ------------------------------
치수도
- 단위mm
LP-S 시리즈 공통

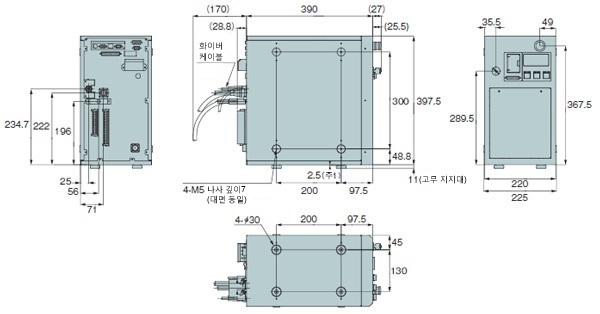

컨트롤러부
(주1) : 고무 지지대가 설치되지 않은 상태에서의 돌출부 높이입니다. 또한 고무 지지대는 양쪽 측면 어느쪽이든 바꾸어 장착할 수 있습니다.

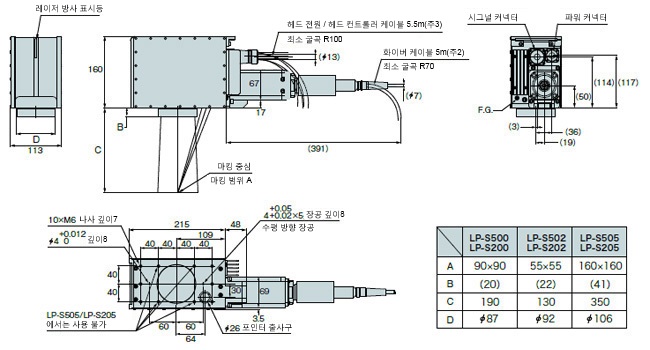

헤드부
(주2) : 2014년 10월 이전 출하분은 2.8m입니다.
(주3) : 2014년 10월 이전 출하분은 3.5m입니다.

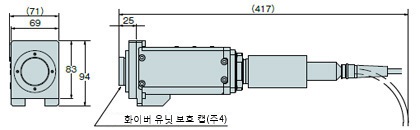

■화이버 유닛(분리 시)
(주4) : 스캐너 유닛 접합 시는 분리해야 합니다.
콘솔
LP-ADP50 (별매)
수주 종료품
콘솔
LP-ADP40 (별매)
