기본 정보
'간단함'이라는 새로운 선택지
CE : 2019년 9월 생산분부터 대응
UKCA : 2022년 10월 생산분부터 대응
특징
펄스 발진 화이버 레이저 마킹기(FAYb 레이저)

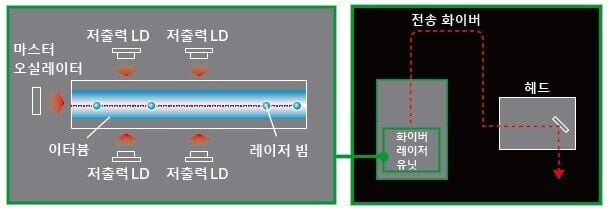

FAYb 방식이란?
'FAYb 레이저'란 마스터 오실레이터에서 발진된 미약한 레이저광이 Yb(이터븀)라는 원소를 첨가한 화이버 내를 통과하며 증폭되어, 강한 레이저광을 출력하는 획기적인 방식입니다.
긴 수명과 높은 신뢰성
LD에는 높은 신뢰성과 내구성을 자랑하는 InGaAs(인듐갈륨비소)를 채택. 또한 LD는 마킹 중에만 점등하기 때문에 열부하가 적어 매우 긴 수명을 실현합니다.
높은 효율과 에너지 절감
이터븀이 첨가된 화이버 내에서 레이저를 증폭시키므로, 약 50%의 광-광 변환 효율을 실현합니다.
헤드 소형화
YVO4 등의 고체 레이저와는 달리 증폭 부분을 발진기 내에 모아둘 수 있어, 헤드의 소형화에 따른 설비의 소형화에 공헌합니다.
보호 구조 IP64
팬리스 소형 헤드
팬리스 구조를 채택한 LP-M 시리즈를 계승한 터프 헤드. 트러블의 원인이 되는 헤드 내 물방울 및 분진의 침입을 방지합니다.

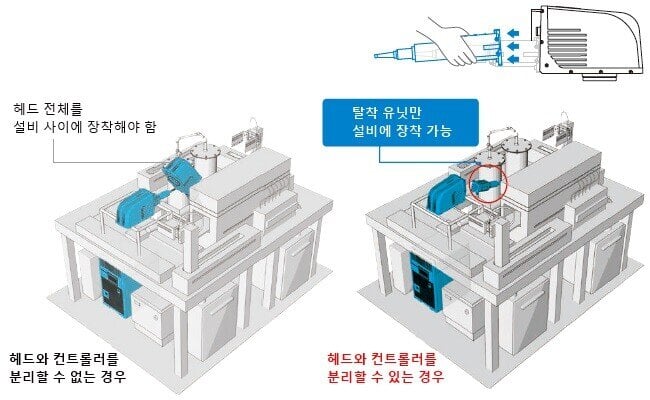

간편한 설치 작업을 돕는
헤드 탈착 구조
컨트롤러와 헤드가 분리되지 않았던 기존 기종에서는 설비에 탑재할 때나 유지보수 시에 중량 10kg을 초과하는 헤드를 움직여야 했습니다. 헤드 탈착 구조를 통해 컨트롤러와 헤드를 나누어 설치할 수 있어, 설치 및 유지보수 시의 공수 삭감에 도움됩니다.

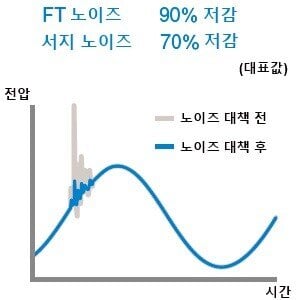

전원 노이즈 대책
생산 현장에서 대전류를 필요로 하는 장치나 주변 환경에서 발생되는 여러 가지 전기적 노이즈로 인해 장치에 탑재한 기기 내부의 부품에 영향을 미치거나 트러블의 요인이 되는 경우가 있었습니다. 이 때문에, UPS(무정전 전원 장치) 등을 장치에 설치하여 노이즈를 방지하는 현장도 많습니다.
LP-RF 시리즈에서는 생산 현장에서 안심하고 레이저 마킹기를 사용할 수 있도록 레이저 마킹기 컨트롤러에 전원 트랜스 및 배리스터 등의 전원 노이즈 대책 부품을 탑재했습니다. 이를 통해, 전기적 노이즈로부터 레이저 마킹기 내부 부품을 보호하고 트러블 발생을 미연에 방지합니다.
화상 처리기 다이렉트 연계
자동 위치 보정 마킹&판독 확인
화상 처리기 PV230 시리즈와의 다이렉트 연계 기능 탑재. 대략으로 설치한 워크의 위치를 판독하여 레이저 조사 위치를 보정하고 레이저 마킹. 또한 마킹한 QR 코드 등의 정보가 올바르게 마킹되었는지 체크하는 일련의 흐름을 PLC 없이 실현합니다.
자동 마킹 위치 보정
설치한 워크의 위치를 PV230으로 판독
레이저 마킹
판독한 위치 정보를 바탕으로 각도를 보정하여 LP-RF로 마킹
코드 판독 대조
마킹한 2차원 코드 데이터가 판독 가능한 정보로 올바르게 마킹되었는지 확인하고 마킹 데이터와 대조

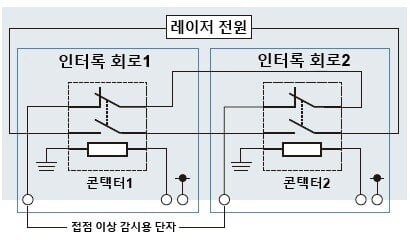

인터록 회로 이중화로
안전 확보
콘택터를 채택한 인터록 회로를 이중으로 탑재. 이상 발생 시 확실히 레이저 전원을 정지시킬 수 있습니다. 또한, 단선 검지 및 오조사 검지 기능 등 안전을 고려한 기능도 충실하여 안심하고 사용할 수 있습니다.
이미지를 그대로 레이저 마킹기에서 실현

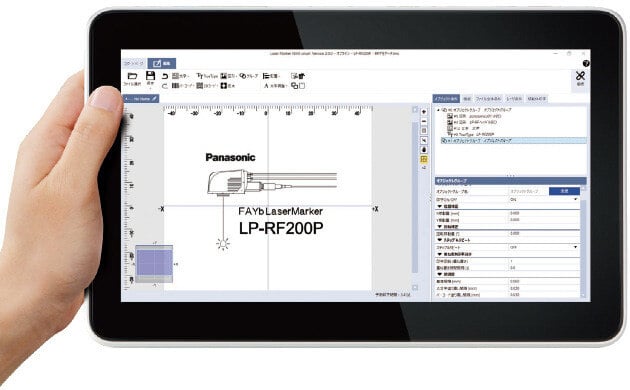

Laser Marker NAVI Smart
간편한 인쇄 설정과 손쉬운 메인터넌스로 구매 및 가동 시 공수 감소. PC 및 태블릿을 사용하여 문자열이나 로고, 2차원 코드 등을 본인의 이미지대로 설정할 수 있습니다. 또한 화면 레이아웃을 사용 환경에 맞추어 편집 가능하므로 "설정하는 사람", "작업하는 사람" 등 사용자의 목적에 맞추어 표시를 변경할 수 있습니다.
3단계 간단 설정
(1) 마킹할 문자열이나 그림 배치
(2) 레이저 조사의 조건 설정
(3) '테스트 마킹'으로 레이저 조사

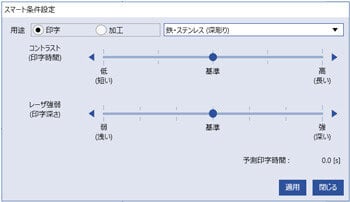

최적의 마킹으로 안내하는
스마트 조건 설정 기능
레이저 파워나 스캔 속도, 펄스 주파수 등 마킹 조건 설정의 노하우를 원터치 기능에 집약. 14종류에 달하는 재질의 이미지에서 원하는 마킹 상태를 원터치로 선택하여 실현합니다.
철, 스테인리스(얕은 음각)
알루미늄(깊은 음각)
PC(백색)
철, 스테인리스(깊은 음각)
ABS(백색)
PP(흑색)

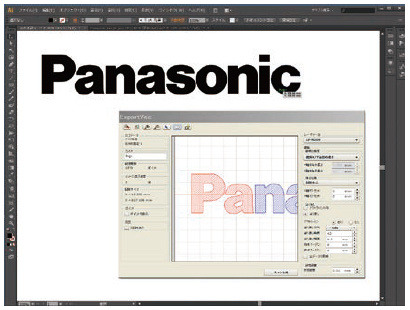

AI 데이터 변환 플러그인
Adobe® Illustrator®※에서 작성한 AI 데이터를 레이저 마킹기용 마킹 데이터로 변환하는 플러그인 소프트웨어가 표준으로 부속되어 있습니다.
원하는 디자인으로 자유롭게 마킹할 수 있습니다.
※플러그인 사용을 위해 Adobe® Illustrator®(Windows판)를 설치해야 합니다. Adobe® Illustrator®의 호환 버전에 대해서는 별도로 문의해 주십시오.
------------------------------ Tab2 showing ------------------------------
용도

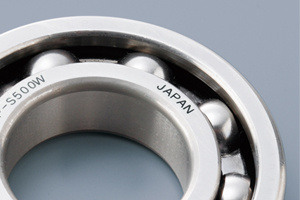

베어링

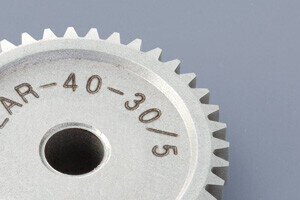

기어 부품

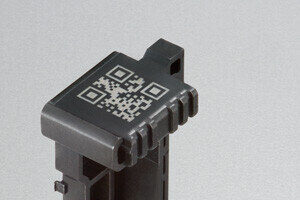

수지 성형품

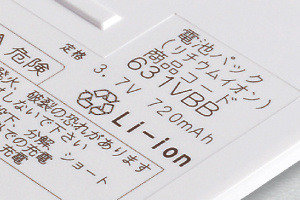

전지 팩

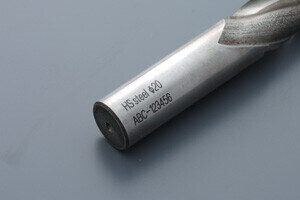

공구

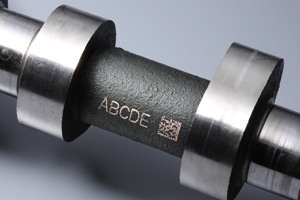

캠 샤프트

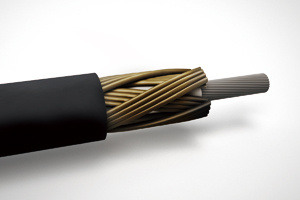

실드 컷

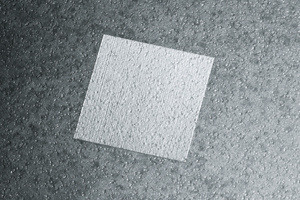

클리닝 가공
------------------------------ Tab3 showing ------------------------------
------------------------------ Tab4 showing ------------------------------
사양
| 형식명 | LP-RF200P | |
|---|---|---|
| 마킹 레이저 | 레이저 종류 | Yb：화이버 레이저, 파장：1,064nm, 클래스4 레이저 |
| 발진기 평균 출력 | 20W | |
| 가공점 평균 출력(주1) | 17W(±5%) 펄스 발진(펄스 주기：5μs～50μs) | |
| 가이드 레이저・포인터 | 적색 반도체 레이저, 파장：655nm, 클래스2 레이저, 최대 출력： 1mW 이하 | |
| 스캐닝 방식 | 갈바노 스캐닝 방식 | |
| 마킹 범위 | 90mm × 90mm | |
| 초점 거리 (주2) | 190mm | |
| 스캔 속도 (주3)(주4) | 최대 12,000mm/s | |
| 대응 라인 속도 (주4) | 최대 240m/min. | |
| 문자 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나, 한자(JIS 제1수준, JIS 제2수준), 기호, 사용자 등록 문자(50종까지 설정 가능), TrueType, 중국어 간체자：GB2312 제1급, 제2급 | |
| 바코드 | CODE39, CODE93, CODE128(GS1-128), ITF, NW-7, EAN/UPC/JAN GS1 DataBar Limited, GS1 DataBar Stacked, GS1 DataBar Limited CC-A, GS1 DataBar Stacked CC-A | |
| 2차원 코드 | QR 코드, 마이크로 QR 코드, iQR 코드, 데이터 매트릭스, GS1 데이터 매트릭스, PDF417 | |
| 도형 데이터(주5) | VEC, DXF, HPGL, BMP, JPEG, AI, EPS | |
| 입출력 포트 | I/O 단자대(40핀), I/O 커넥터(40핀) | |
| 통신 인터페이스 | EIA-RS-232C, Ethernet, EtherNet/IP(주6)(주7), PROFINET(주6)(주7) | |
| 냉각 방식 | 헤드：자연 공랭, 컨트롤러：강제 공랭 | |
| 전원 전압(주8) | 180V AC - 264V AC(전원 전압 변동 ±10% 포함), 주파수 50/60Hz | |
| 소비 전력(소비 전류)(주9) | 370VA 이하(2.1A 이하) | |
| 보호 구조 | 헤드：IP64 | |
| 사용 주위 온도 (주10)(주11) | 0℃～+40℃ | |
| 보관 주위 온도 (주10) | -10℃ ～+60℃ | |
| 사용 주위 습도 (주10) | 35 ～ 85%RH | |
| 질량 | 헤드 | 약 8kg |
| 컨트롤러 | 약 37kg | |
| 적합 규제 및 인증 | FDA 규칙, CE 마킹(주7)[기계 지령(내장 선언), EMC 지령, RoHS 지령], UKCA 마킹[기계 규칙(내장 선언), EMC 규칙, RoHS 규칙], 중국 GB 7247.1 규격 | |
| 전용 소프트웨어 | Laser Marker Smart Utility (Laser Marker NAVI smart, 로고 데이터 편집 소프트웨어, ExportVec, 폰트메이커 소프트웨어) | |
| Laser Marker NAVI smart 표시 언어 | 일본어, 영어, 중국어(간체자, 번체자), 독일어, 한국어 | |
| 전용 소프트웨어 대응 OS (주12)(주13) | Windows® 11 Pro(64bit), Windows® 10 Pro(32bit, 64bit) | |
(주1) : 설정 파워를 최대로 한 경우의 가공점 출력입니다(출하 시).
(주2) : 초점 거리에는 제품마다 약 ±0.5mm의 개체차가 있습니다.
(주3) : 여기에서 나타내는 값은 입력 가능한 설정 범위입니다. 마킹 및 가공 품질을 유지할 수 있는 설정값은 마킹 조건이나 대상 재질에 따라 다릅니다.
(주4) : 설정 데이터의 내용에 따라서는 사용 가능한 스캔 속도의 상한이 제한되는 경우가 있습니다.
(주5) : VEC는 레이저 마킹기 전용 도형 파일 형식입니다. AI, EPS 형식의 도형 파일을 사용하는 경우는 전용 소프트웨어 'ExportVEC'를 이용하여 사전에 VEC 형식으로 변환해야 합니다.
(주6) : 통신에는 옵션품을 별도로 준비해 주십시오.
LP-ANW10 : EtherNet/IP, LP-ANW11 : PROFINET
PROFINET은 PROFIBUS and PROFINET International의 등록 상표입니다.
EtherNet/IP는 ODVA(Open DeviceNet Vendor Association Inc.)의 등록 상표입니다.
(주7) : 2019년 9월 생산분부터 대응.
(주8) : 주파수는 자동 전환됩니다.
(주9) : 기동 시의 돌입 전류(대표값)는 아래와 같습니다.
(흐르는 시간은 10ms 이하) 220V AC일 때: 64A
(주10) : 컨트롤러, 헤드 공통. 결로 및 결빙이 없을 것.
(주11) : 레이저 파워 설정값 46 이상의 경우：0℃～+36℃, 레이저 파워 설정값 46 미만의 경우：0℃～+40℃
(주12) : Microsoft 및 Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에 대한 등록 상표 또는 상표입니다.
(주13) : Microsoft사의 지원이 종료한 OS 버전은 대응 OS에서 제외됩니다.
주의
■레이저광
- 본 제품은 JIS 규격의 클래스4 레이저에 상당합니다. 레이저의 직접광 및 그 반사광을 보거나 만지지 않도록 주의하며 규격의 내용에 적합한 안전 대책을 세우십시오.
- 제품에는 아래와 같은 내용의 라벨이 부착되어 있습니다(본 웹사이트 내의 제품 사진에는 부착되어 있지 않습니다).
- 레이저광은 적외선이므로 눈에는 보이지 않습니다. 레이저 발진 시에는 특히 주의하십시오.
경고・설명 라벨
■집진기 사용 권장
- 마킹 대상물에 따라서는 마킹 시 유독 가스 및 연기가 발생하여 인체 및 레이저 마킹기에 악영향을 미칠 수 있습니다. 이러한 경우에는 집진기를 사용하십시오. 자세한 사항은 영업 담당자에게 문의해 주십시오.
------------------------------ Tab5 showing ------------------------------
치수도
- 단위mm

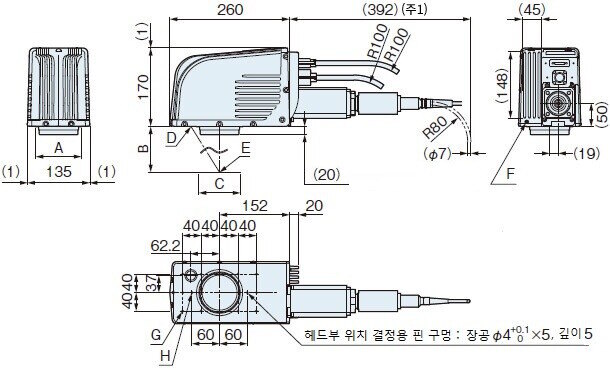

LP-RF200P
헤드
A: 레이저 출사구 직경(돌출부)：ø100mm
B: 초점 거리：190mm
C: 마킹 범위(X,Y)：90mm×90mm
D: 레이저 포인터 출사구：ø26mm(렌즈부：ø20mm)
E: 마킹 범위 중심 위치
F: 프레임 그라운드용 나사：M4 나사, 깊이 5
G: 헤드부 고정용 나사 구멍(10곳*)：M6 나사, 깊이 6
*: 설치 시 6곳 이상 고정하십시오.
H: 헤드부 위치 결정용 핀 구멍：구멍 ø4+0.10, 깊이 5
(주1) : 2021년 8월 이전 생산분은 377mm입니다.

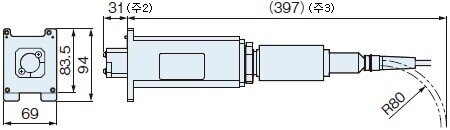

화이버 유닛
화이버 유닛 분리 시
(주2) : 2021년 8월 이전 생산분은 46mm입니다.
(주3) : 2021년 8월 이전 생산분은 382mm입니다.
컨트롤러
※ 레이저 마킹기 본체에 컨트롤러 전원 케이블은 포함되어 있지 않습니다.(별매)
