수주 종료 정보
------------------------------ Tab2 showing ------------------------------
사양
| 형식명 | LP-GS051-F | LP-GS051-LF | |
|---|---|---|---|
| 적합 규제 | CE 마킹(저전압 지령, EMC 지령, RoHS 지령), FDA 규칙 | ||
| 마킹 레이저 | 레이저 종류 | CO2 레이저 파장 : 10,600nm 클래스4 레이저 | |
| 평균 출력(주1) | 5W | ||
| 레이저 발진 방식 | CW 발진 | ||
| 가이드 레이저 | 적색 반도체 레이저 파장：655nm 클래스2 레이저 최대 출력：1mW 이하 | ||
| 레이저 포인터 | 적색 반도체 레이저 파장：655nm 클래스2 레이저 최대 출력：1mW 이하 | ||
| 스캐닝 방식 | 갈바노 스캐닝 방식 | ||
| 마킹 범위 | 55×55mm | ||
| 초점 거리(기준 위치)(주2) | 111mm | ||
| 초점 거리 설정 범위 | 108 ～ 114mm | - | |
| 스캔 속도(주3) | 최대 3,000mm/sec. | 최대 2,000mm/sec. | |
| 등록 파일 수 | 10,000파일 | ||
| 마킹 데이터 수 | 2,000개/파일 | ||
| 마킹 오브젝트 종류 | 문자 | 영어 대소문자, 숫자, 일본어 가타카나, 히라가나, 한자(JIS 제1수준, JIS 제2수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) | |
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN(EAN)/UPC | ||
| 2차원 코드 | QR 코드, 마이크로 QR 코드, iQR 코드, 데이터 매트릭스, GS1 데이터 매트릭스 | ||
| 도형 데이터 | VEC(주4), DXF, BMP, HPGL, JPEG, AI, EPS | ||
| 문자 높이・폭(주3) | 0.1～ 55mm | ||
| 문자 배열 | 직선, 부채꼴, 프로포셔널, 균등 배치 | ||
| 마킹 상태 | 정지 | ||
| 입・출력 포트 | I/O 단자대(40핀), I/O 커넥터(40핀) | ||
| 시리얼 통신 인터페이스 | EIA-RS-232C, Ethernet | ||
| 전원 전압 | 90～132V AC 또는 180～264V AC(전압 변동 ±10% 포함)(주5) 주파수 50/60Hz | ||
| 소비 전력 (소비 전류) | 100V AC 시 | 370VA 이하(4.2A 이하) | |
| 200V AC 시 | 500VA 이하(2.8A 이하) | ||
| 냉각 방식 | 헤드, 컨트롤러 모두 강제 공냉 | ||
| 사용 주위 온도(주6) | 0～+40℃ | ||
| 보관 주위 온도(주6) | -10～+60℃ | ||
| 사용 주위 습도(주6) | 35～ 85% RH | ||
| 본체 무게 | 헤드 | 약 11kg | |
| 컨트롤러 | 약 8kg | ||
(주1) : 제품 가공점에서의 출력입니다(설정 파워 100 시).
(주2) : 초점 거리 기준 위치에는 제품마다 약 ±0.5mm의 개체차가 있습니다.
(주3) : 여기서 제시한 값은 입력 가능한 설정 범위입니다. 마킹 및 가공 품질을 유지할 수 있는 설정값은 마킹 조건 및 대상 재질에 따라 다릅니다.
(주4) : VEC는 레이저 마킹기 전용 이미지 파일 형식입니다.
(주5) : 전원 전압은 자동 변환입니다.
(주6) : 컨트롤러, 헤드 공통. 결로 및 결빙되지 않을 것. 사용 주위 온도 외에서 저장한 경우는 사용 주위 온도에 충분히 적응시킨 후 사용해 주십시오.
PC 설정용 소프트웨어
| PC 소프트웨어 | 대상 OS |
|---|---|
| Laser Marker NAVI smart(주1) | Microsoft Windows® 10 Pro(32비트/64비트) / 8 Pro(32비트/64비트) / 7 Professional(32비트/64비트) SP1 |
| Laser Marker NAVI smart 연결 방법 | USB, Ethernet |
(주1) : Windows®8 RT에서는 작동하지 않습니다.
Microsoft사의 지원이 종료된 OS 버전은 호환 OS에서 제외됩니다.
Microsoft 및 Windows®은 미국 Microsoft Corporation의 미국 및 기타 국가에 대한 등록상표 또는 상표입니다.
라인업
| 형식명 | Z축 제어 기능 | ||
|---|---|---|---|
| LP-GS051-F | LP-GS051-FE | LP-GS051-FN | 있음 |
| LP-GS051-LF | LP-GS051-LFE | LP-GS051-LFN | 없음 |
형식명 끝의 "E" 또는 "N"은 부속품 컨트롤러 전원 케이블의 사양을 나타냅니다.
E : 정격 250V, CE 마킹 대응의 AC 케이블 동봉
N : 정격 250V, CCC 규격 대응의 AC 케이블 동봉(중국용)
기재 없음 : 정격 125V, PSE 규격・CSA/UL 규격 대응의 AC 케이블 동봉
주의
■레이저 광에 대하여
- 본 제품은 JIS 규격의 클래스4 레이저에 해당합니다. 레이저의 직사광 및 반사광을 보거나 쐬지 않도록 주의하며, 규격의 내용에 적합한 안전 대책을 세워 주십시오.
- 제품에는 아래와 같은 라벨이 부착되어 있습니다(Web 사이트 내 및 카탈로그 내의 제품 사진에는 부착되어 있지 않습니다).
- 레이저 광은 적외광이므로 눈에는 보이지 않습니다. 레이저 발진 시에는 특히 주의해 주십시오.
■유지보수에 대하여
- 에어 필터: 공냉 효과를 유지하기 위해, 본 제품에 장착된 에어 필터를 정기적으로 세정해 주십시오.
- 레이저 출사구: 레이저 출사구에 먼지나 오염물이 부착되면 마킹 품질에 악영향을 미치거나 레이저 마킹기에 심각한 손상을 줄 수 있습니다. 레이저 출사구는 정기적으로 청소해 주십시오.
■집진기 사용 권장
- 마킹 대상물에 따라서는 마킹 시 유해한 가스 또는 연기가 발생하여 인체 및 레이저 마킹기에 악영향을 미치는 경우가 있습니다. 또한 레이저 광이 연기에 반사/흡수되어 마킹 품질에 악영향을 미칠 수 있습니다. 레이저 마킹기 사용 시에는 집진기 설치를 권장합니다. 자세한 내용은 문의해 주십시오.
------------------------------ Tab3 showing ------------------------------
치수도
- 단위mm

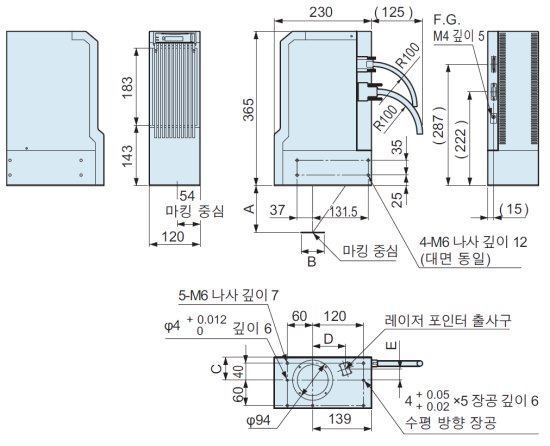

헤드
| 형식명 | A | B | C | D | E |
|---|---|---|---|---|---|
| LP-GS051 LP-GS051-L | 111 | 55×55 | 54 | 77.5 | 27 |

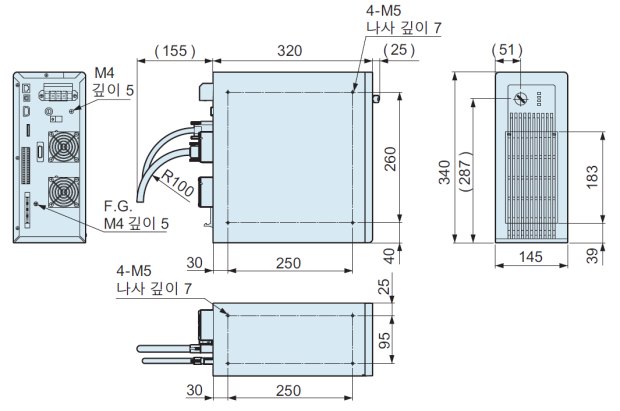

컨트롤러
