| 초점 거리(주1) | 225mm |
|---|
| 마킹 레이저(주2) | LD 여기 YVO4 / SHG 레이저 / λ＝532nm / 클래스4 레이저 제품 |
|---|
| | 평균 출력 | 6W(40kHz 시) |
|---|
| 가이드 레이저 · 포인터 | 반도체 레이저 / λ＝655nm / 클래스2 레이저 제품 |
|---|

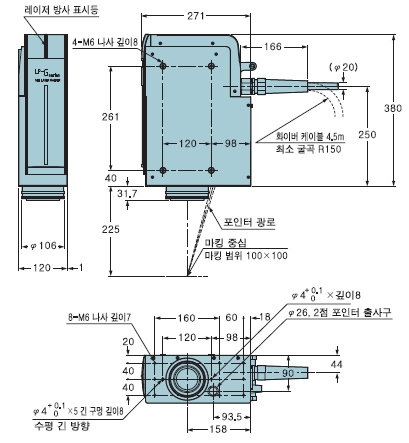

| 마킹 범위 | 100mm×100mm |
|---|
문자 설정
(문자 크기 · 폭) | 0.1~100mm(0.001mm 간격으로 설정 가능) |
|---|
마킹 간격
(문자 간, 문자 행 피치) | 0~100mm(0.001mm 간격으로 설정 가능),
부채꼴 : -180°~+180°(0.01°간격으로 설정 가능) |
|---|
| 문자 배열 | 직선, 프로포셔널, 균등 배치, 부채꼴 |
|---|
| 문자 종류 | 영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나,
한자(JIS 제1 · 제2 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능) |
|---|
| 바코드 | CODE39, CODE128, ITF, NW-7, JAN/UPC,
RSS-14(GS1 DataBar), RSS(GS1 DataBar) Limited,
RSS(GS1 DataBar) Expanded |
|---|
| 2차원 코드 | QR 코드, 마이크로 QR 코드, SQRC(보안 QR 코드)(주3),
데이터 매트릭스, GS1 데이터 매트릭스 |
|---|
| 콤퍼지트 | RSS-14(GS1 DataBar) CC-A, RSS-14(GS1 DataBar) Stacked CC-A,
RSS(GS1 DataBar) Limited CC-A 등 |
|---|
| 로고 · 도형 | BMP/DXF/HPGL/JPEG/AI(주4)/EPS(주4) |
|---|
| 냉각 방식 | 강제 공냉 |
|---|
| 전원 전압 | 90~132V AC 또는 180~264V AC(자동 변환), 50/60Hz |
|---|
| 소비 전력 | 6A 이하(100V AC 시), 3.5A 이하(200V AC 시) |
|---|
| 입력 | 리모트, 트리거, 엔코더(A), 엔코더(B), 셔터 제어,
레이저 여기, 알람 리셋, 비상 정지, 레이저 정지 등 |
|---|
| 출력 | 전원(+12V), 리모트, 마킹 준비, 마킹, 마킹 종료,
레이저 여기, 워닝, 알람, 확정 완료, 카운터 종료 |
|---|
| 마킹 상태 | 정지, 이동 |
|---|
| 기능 | ●마킹순 최적화 ●교점 보정 ●카운터 마킹
●현재 일자 마킹 ●기한 일자 마킹 ●로트 마킹
●로고 데이터 마킹 ●폰트 작성 · 편집 ●균등 배치
●운전 화면 갱신 표시 ●시스템 오프셋 ●공통 문자 설정
●가이드 레이저 ●듀얼 포인터 ●볼드체 마킹
●중첩 마킹 ●백업 ●이동체 장척 마킹
●폰트 선택 ●오퍼레이터 조정 ●프로포셔널 마킹
●마킹 이미지 표시 ●마킹 시간 측정 ●워크 이미지 표시
●I/O 체크 모니터 ●랭크 마킹 ●오프셋 마킹
●타임 홀드 ●스텝&리피트 ●일점 조사
●I/O 시뮬레이트 ●에러 이력 표시 ●시리얼 데이터 마킹
●파워 보정 ●오토 파워 세이브
●행 · 로고 파일 단위 파워 · 펄스 주기 · 스피드 설정 |
|---|

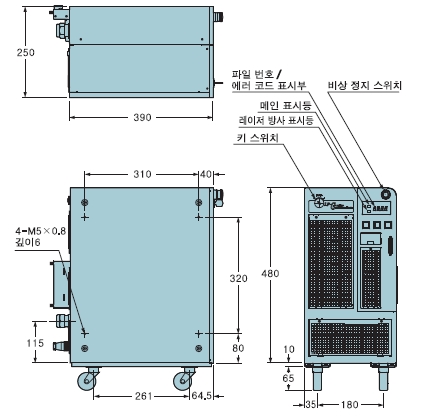

| 비상 정지 스위치 | 컨트롤러부에 장착 |
|---|
| 사용 주위 온도 | +5~+40℃(보관 시 0~+50℃)(단, 결로 및 결빙되지 않을 것) |
|---|
| 사용 주위 습도 | 35~80%RH(단, 결로 및 결빙되지 않을 것) |
|---|
| 무게 | 헤드 | 12kg |
|---|
| 컨트롤러 | 33kg |
|---|
Laser Marker
Driver & Utility(주5) 대상 OS | Microsoft® Windows® 7 Professional(32 비트)/
Vista Business(32 비트)/XP Home Edition/XP Professional/
2000 Professional(전부 일본어판) |
|---|
에 문의해 주십시오.
