FAYb 레이저 마킹기 LP-F 시리즈(종료품)

다운로드

현재 이 제품과 관련된 다운로드할 수 있는 파일이 없습니다.

  • 수주 종료 정보

  • 사양

  • 치수도

수주 종료

종료 시기

2012년09월28일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

------------------------------ Tab1 showing ------------------------------

수주 종료 정보

pic01-1

※ 대체 권장품이 없더라도 용도에 따라 대응 가능한 상품이 있는 경우가 있으므로 문의해 주십시오.

※표 이외 품번은 레이저 마킹기 담당 영업소新しいウィンドウで開く에 문의해 주십시오.

------------------------------ Tab2 showing ------------------------------

사양

품명FAYb 레이저 마킹기
형식명LP-F13W
초점 거리(주1)190mm
스캐닝 방식갈바노 스캐닝 방식
마킹 레이저(주2)화이버 레이저 클래스4(레이저 발진부 출력 : 평균 20W, 발광 피크 파장 : 1.06μm)
마킹 범위90×90mm
문자 설정높이 · 폭 : 0.2~90mm, 마킹 간격 · 위치 설정 : 0.01mm 간격으로 설정 가능
스캔 속도최대 3,000mm/s
마킹 모드직선 형상, 부채꼴, 경사 직선 형상, 미러
마킹 상태정지
문자 종류(주3)영어 대문자 · 소문자, 숫자, 일본어 히라가나 · 가타카나,
한자(JIS 제1 수준), 기호, 사용자 등록 문자(50종류까지 설정 가능)
냉각 방식헤드부 : 자연 공냉, 컨트롤러부 : 강제 공냉
전원 전압90~132V AC 또는 180~264V AC(자동 변환) 50/60Hz
소비 전력430VA 이하(100V AC의 경우), 500VA 이하(200V AC의 경우)
입력트리거, 알람 리셋, 비상 정지, 셔터 제어, 레이저 여기,
인터록, 파일No., 파일 확정, 카운터 리셋
출력전원(12V), 알람, 마킹 동작, 마킹 준비, 마킹 종료,
리모트, 워닝, 파일 확정, 카운터 종료
설치 방향세로 설치/가로 설치(헤드부&컨트롤러부)
기능●마킹 이미지 표시 ●로트 마킹 ●시작점 · 끝점 조정
●실시간 표시 ●워크 이미지 표시 ●율리우스일 마킹
●스플라인 보완 ●콘솔 자동 점등 ●이미지 화면 확대
●랭크 마킹(주4) ●프로포셔널 마킹 ●행단위 파워/스피드 설정
●원점 오프셋 ●오프셋 마킹(주4) ●볼드체 마킹
●온라인 미세 조정 ●도움말 표시 ●QR 코드 마킹(주4)
●이동체 마킹 ●오퍼레이터 조정 ●메모리 용량 표시
●데이터 매트릭스 마킹(주4) ●마킹순 최적화 ●마킹 시간 측정
●스텝&리피트 ●바코드 마킹(주4)
●자동 셔터 ●VGA · 마우스 커넥터 장착 ●카운터 마킹
●폰트 선택 ●마킹 위치 표시(가이드 레이저) ●패스워드 보호
●현재 일자 마킹 ●교점 보정 ●조건 마킹
●더블 트리거 검출(특허 출원 중) ●기한 일자 마킹
●플랫 마킹 ●CAD 마킹 ●레이저 이상 검출
비상 정지 스위치장착(헤드부&컨트롤러부)
사용 주위 온도0~+40℃(단, 결로되지 않을 것), 보관 시 : -10~+50℃
사용 주위 습도35~85%RH, 보관 시 : 35~85%RH
무게헤드부 : 약 4.2kg, 컨트롤러부 : 약 18kg

(주1) : 초점 거리는 제품에 따라 조금 달라질 수 있습니다.

(주2) : 레이저 발진기 단품 출력입니다.

(주3) : 미국 FDA 인가품은 영업소에 문의해 주십시오.

(주4) : 옵션입니다.

------------------------------ Tab3 showing ------------------------------

치수도

  • 단위mm

LP-F13W

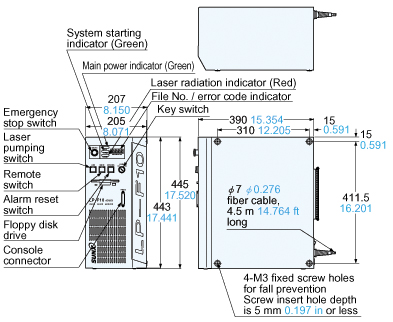

컨트롤러부

컨트롤러부

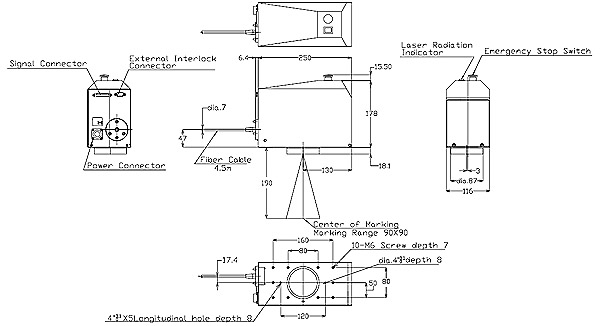

헤드부

헤드부
