기본 정보

넓은 화면, 콤팩트한 본체
7인치 너비가 5.7인치 공간에!

기술·자료·견적

특징

※GT 시리즈의 전면 호보 시트는 별도로 판매합니다.

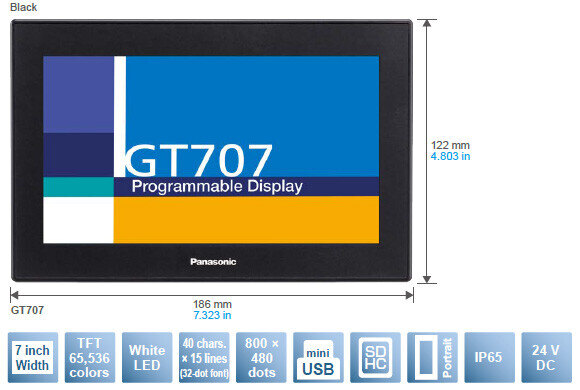

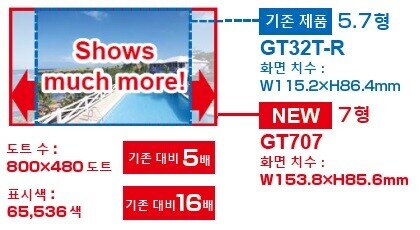

7형을 5.7형 공간에 설치할 수 있습니다.

7형을 5.7형 공간에 설치 가능하므로, 화면을 통해 더 많이 볼 수 있을 뿐 아니라 제품 자체도 더 보기 좋습니다.

■실제 화면 비교

■실제 화면 비교

7형, 장수명 LED 백라이트, 컬러 TFT 컬러 LCD 65,536색 탑재

콘트라스트비 500:1의 TFT 액정을 채택하여 뛰어난 시인성을 발휘합니다.

슬림한 프레임

프레임이 얇아 액정 크기에 비해 설치 면적을 줄일 수 있습니다.

SD / SDHC 메모리카드 슬롯을 표준 탑재

화면 데이터의 복사, 백업, 복원이 간단하며, 데이터 로깅도 가능합니다.

USB 인터페이스 표준 장착

USB 케이블로 PC와 GT707을 연결해 화면 데이터를 전송할 수 있습니다. 파나소닉 PLC FP 시리즈와 함께 사용하면 PLC/표시기 동시 디버깅이 가능한 Through 기능에도 대응합니다.

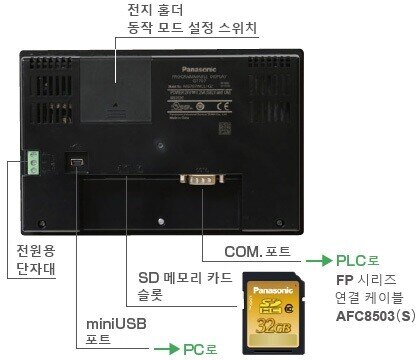

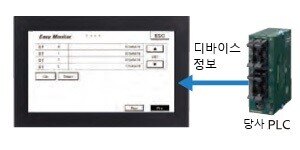

PC 없이도 상황을 파악할 수 있는 디바이스 모니터

PC(FPWIN Pro7/FPWIN GR7)를 사용하지 않고도 표시기에서 직접 PLC의 디바이스를 확인할 수 있습니다. 디바이스 모니터는 시스템 메뉴에서 쉽게 확인할 수 있기 때문에 화면 생성의 번거로움이 없어집니다.

PLC의 배선 및 동작 확인이 간단!

PLC가 장치 안에 내장되어 있어도 PLC의 입출력 상태를 표시기에서 볼 수 있습니다. GTWIN Ver.3에 등록된 템플릿(내부 라이브러리)에서 드래그&드롭하면 배선 및 동작을 간단히 확인할 수 있습니다.

표시기에서 PLC로 프로그램 전송

PC를 사용하지 않고 SD 메모리 카드에서 PLC 프로그램과 프로그래머블 표시기 화면 전송이 가능합니다. 또한 표시기 내부에 PLC 프로그램과 표시기 화면을 백업하여 언제든 복원할 수 있습니다.

------------------------------ Tab2 showing ------------------------------

주문 가이드

본체 / 툴 소프트웨어

GT707

형식명내   용주문 품번
액　정화면
사이즈		전원
전압		통신
포트		전면
패널 커버		SD
메모리 카드
슬롯
GT707TFT 컬러 액정
(백색 백라이트)		7형 와이드24 V DCRS-232C블랙○AIG707WCL1G2
품명화면 사이즈주문 품번
Terminal GTWIN Ver.3
※1		영어판Terminal GTWIN CD-ROMAIGSGT7EN

※1) GT703/GT704/GT707 이외의 기존 GT 시리즈에서는 일부 지원되지 않는 기능을 포함합니다.

케이블

통신 방식연결 케이블PLC
24 V DC
RS-232C

AFC8503


주문 품번 : AFC8503
GT707용 PLC 연결 케이블(L 타입：3m)
D-SUB9 핀 미니 DIN5 핀		당사 FP 시리즈(FP7/FP0H/FP-XH 제외)※1

※1) FP7/FP0H/FP-XH 시리즈와 연결 시 시판 D-SUB9 핀(수), 낱개선 케이블을 사용하십시오.

------------------------------ Tab3 showing ------------------------------

옵션

※방수 패킹, 설치 브래킷 옵션품은 준비되어 있지 않습니다.

■시계용 전지

주문 품번 : AFPABAT001

■PLC 연결 케이블

pic01

D-SUB9 핀 미니 DIN5 핀 (L타입 : 3m)
주문 품번 : AFC8503
※FP7과의 연결은 시판되는 D-SUB9 핀(암) - 낱개선 케이블을 사용해 주십시오.

■전면 보호 시트

10개입
주문 품번 : AIG7A07S01

■Terminal GTWIN Ver.3

영어판   주문 품번 : AIGSGT7EN

------------------------------ Tab4 showing ------------------------------

사양

항목GT707
24V, RS-232C
적합 규제CE 마킹(EMC 지령, RoHS 지령)(일부 기종 제외), UKCA 마킹(EMC 규칙, RoHS 규칙)(일부 기종 제외)
정격 전원24 V DC
동작 전압 범위21.6～26.4 V DC
소비 전력6W 이하
전원부 절연 방식트랜스 절연
사용 주위 온도0～+50 ℃
사용 주위 습도20～85 %RH(+25℃에서), 결로 없을 것
보관 주위 온도−20～＋60℃
보관 주위 습도10～85%RH(＋25℃에서), 결로 없을 것
내진동5～8.4Hz 편진폭 3.5mm 8.4 ～ 150Hz 가속도 9.8m/s2 X, Y, Z 각 방향 10회 소인(1옥타브/min.)
내충격147m/s2 X, Y, Z 각 방향 3회
내중량 노이즈1,000V [P-P] 이상 펄스폭 50ns, 1μs 전원 단자간(노이즈 시뮬레이터에 의함)
내환경성IP65(초기 상태에서)※1
본체 질량약 360g
표시부표시 소자TFT 컬러 LCD
도트 수800(W)×480(H) 도트
표시색65,536색
유효 표시 치수153.8(W)×85.6(H)mm
백라이트백색 ＬED
기능표시 가능
폰트 종류		True Type(GTWIN)：10 ～ 240 도트　Windows®：10 ～ 240 도트
표시 가능 문자한국어, 영어, 간체자 중국어, 번체자 중국어, 일본어, 독일어, 이탈리아어, 스페인어, 프랑스어, 터키어, 러시아어, 베트남어
표시 가능 도형직선, 연속직선, 사각형, 원, 원호, 곡선, 부채꼴, 다각형, 채우기, 비트맵
등록 가능 화면 수※2약 230
지정 가능 화면 No.기본 화면：No.0～3FF, 키보드 화면：No.0～7, 로그인 화면：No.0～F
부품 기능램프, 스위치, 데이터, 바 그래프, 시계, 키보드, 꺾은선 그래프, 알람 리스트, 알람 이력
기타 기능레시피 기능, 흐름 표시 기능, 디바이스 입력 기능, 표시 언어 전환 기능, 조작자 보안 기능, 데이터 로깅 기능, SD 레시피 기능
시계 기능본체에 시계 내장(PLC의 시계를 참조한 표시 가능)
※별도로 백업 전지 [AFPX-BATT(GT707：AFPABAT001)]를 구입하십시오.
백라이트 휘도 조정메뉴 화면, GTWIN 본체 환경 설정, PLC에서 설정 가능(백라이트의 휘도에는 다소의 편차가 있습니다.)
콘트라스트 조정콘트라스트 조정 불필요
버저장착
자동 통신 설정상대 기기에서 응답이 없는 경우 자동으로 통신 속도 변경
스루 기능PC와 PLC 사이에 GT를 개입하면 PC와 PLC를 직접 연결하지 않고 디버그 가능
화면 작성전용 소프트웨어 사용. 호환 OS ：Windows®Vista/7/8/8.1/10※3
터치 스위치 분해능레이아웃 프리(최소 8도트)
터치 스위치 조작력0.8N 이하
터치 스위치 수명100만 회 이상(＋25℃에서)
COM. 포트통신 규격RS-232C 준거
외부기기와의
통신 조건		전송 속도 9,600bps, 19,200bps, 38,400bps, 57,600bps, 115,200bps
데이터 비트 7bit, 8bit/패리티 없음, 홀수, 짝수/스톱 비트 1bit
프로토콜당사 FP 시리즈 대응/범용 시리얼 대응/타사 PLC(제조사 및 기종은 각 사 PLC 대응표를 참조하십시오.)
커넥터D-SUB 커넥터(9핀)
화면 데이터
전송용
인터페이스		통신 규격USB2.0
프로토콜당사 전용 프로토콜
커넥터USB Mini B
사용자
메모리		메모리F-ROM
용량76Mbyte
메모리
백업		메모리SRAM
백업 전지-

※1 : 패널 설치 시의 전면부에 관한 보호 구조입니다. 단, 고객에 따른 모든 환경에서의 사용을 보증하는 것이 아닙니다.

※2 : 등록 가능 화면 수는 등록 내용에 따라 변동됩니다.

※3 : Windows®7/Windows®8/Windows®10을 제외하고 64bit판에는 호환되지 않습니다. Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에 대한 등록상표 또는 상표입니다.

UL / c-UL 적합 규격

UL / c-UL 파일 No.E96300
UL 규격 No.UL508

------------------------------ Tab5 showing ------------------------------

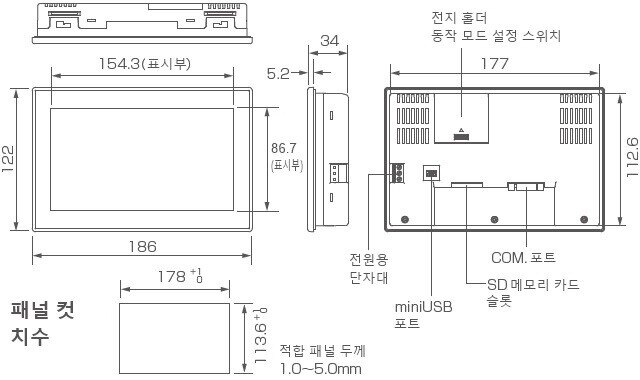

치수도

  • 단위mm

------------------------------ Tab6 showing ------------------------------

소프트웨어 안내

프로그래밍 소프트웨어

------------------------------ Tab7 showing ------------------------------

PLC 대응표

회사명시리즈명기종RS232C 타입RS422/RS485
타입※2
파나소닉 디바이스
ＳＵＮＸ		FP 시리즈FP7◎○
FP0H◎○
FP-X◎○
FP-X0◎○
FPΣ◎○
FP-e◎○
FP0◎○
FP0R◎○
FP2◎○
FP2SH◎○
미쓰비시 전기※1FX 시리즈FX0N○◎
FX1S○◎
FX1N○◎
FX1NC○◎
FX2N○◎
FX2NC○◎
FX3UC○◎
FX3U○◎
FX3G○◎
FX3GC ◎
Q 시리즈Q00CPU◎
Q01CPU◎
Q00JCPU○
Q00HCPU○
Q00UJCPU◎
Q26UDHCPU○○
Q25HCPU◎
Q12HCPU◎
Q06HCPU◎
Q02HCPU◎
Q02CPU◎
A 시리즈A1N○
A2N○
A3N○
A1S○
A1SJ○
A2SH○
A1SH○
A2CCPU24◎
L 시리즈L26CPU-BT○○
L02SCPU◎○
오므론※1C 시리즈C200H○
C200HS◎
C500○
C500F○
C1000H○
C2000○
C2000H○
C1000HF○
C20H◎
C28H◎
C40H◎
C120○
C120F○
CQM1-CPU42◎
SRM1-C02◎
CPM2A◎
CPM1-20CDR-A○
CQM1H-CPU21◎
CPM2C◎
CPM2B◎
α 시리즈C200HE-CPU32(-Z)○
C200HG-CPU33(-Z)○
C200HG-CPU53(-Z)○
C200HX-CPU34(-Z)○
C200HX-CPU54(-Z)○
C200HE-CPU42(-Z)◎
C200HG-CPU43(-Z)◎
C200HG-CPU63(-Z)◎
C200HX-CPU44(-Z)◎
C200HX-CPU64(-Z)◎
C200HX-CPU65-Z◎
C200HX-CPU85-Z◎
CV 시리즈CV500◎
CV1000◎
CVM1◎
CS1 시리즈CS1H-CPU67◎
CS1H-CPU66◎
CS1H-CPU65◎
CS1H-CPU64◎
CS1H-CPU63◎
CS1G-CPU45◎
CS1G-CPU44◎
CS1G-CPU43◎
CS1G-CPU42◎
CJ 시리즈CJ1H◎
CJ1M◎
CJ1G◎
CJ2H◎
CP1 시리즈CP1H○
CP1L○
CP1E◎※4○
도시바 기계※1TC mini 시리즈 ◎
RS232 포트를 탑재한 기종		◎
RS485 포트를 탑재한 기종
요코가와 전기※1FA-M3 시리즈F3SP59-7S◎
F3SP58-6S◎
F3SP58-6H◎
F3SP53-4S◎
F3SP53-4H◎
F3SP38-6S◎
F3SP38-6N◎
F3SP35-5N◎
F3SP28-3S◎
F3SP28-3N◎
F3SP25-2N◎
F3SP21-0N◎
키엔스※1KV Nano 시리즈 ◎
KV 시리즈KV-10/16/24/40◎
KV700◎○
KV1000◎○
KV3000◎○
KV5000○○
히타치 생산 시스템※1EH-150 EHV 시리즈EHV-CPU128◎◎
EHV-CPU64◎◎
EHV-CPU32◎◎
EHV-CPU16◎◎
EH150 시리즈EH-CPU104A◎◎
EH-CPU208A◎◎
EH-CPU316A◎◎
EH-CPU516◎◎
EH-CPU548◎◎
MICRO-EH 시리즈10점
14점◎
20점◎
23점◎◎
28점◎◎
40점◎
64점◎
Web 컨트롤러10점◎
23점◎◎
Rockwell Automation
(ALLEN-BRADLEY)※1
DF 프로토콜 대응 기종		MicroLogix 시리즈MicroLogix500◎
MicroLogix1000◎
MicroLogix1100◎
SLC 500 시리즈SLC 5/03◎
SLC 5/04◎
시멘스※1S7-200 시리즈CPU222○◎
CPU216○◎
CPU215○◎
CPU214○◎
CPU212○◎
LG 산전※1MASTER-K 시리즈80S◎
200S◎
300S○
1000S○
Modbus※1RTU 프로토콜 대응 기종※3◎◎
범용 시리얼당사 전용 프로토콜※3◎◎

2016년 11월에 완료된 평가를 기재하고 있습니다.

※1. 당사 FP 시리즈 이외의 PLC에서는 사용할 수 있는 디바이스의 종류와 어드레스에 제한이 있는 경우가 있습니다.
        자세한 사항은 매뉴얼을 참조해 주십시오.

※2. RS485에서 상대 기기와의 송신/수신 타이밍에 따라 통신할 수 없는 경우가 있습니다.

※3. 상대 기기를 특정할 수 없으므로 사용하는 기기에서 실기 확인해 주십시오.

※4. RS232C 포트를 탑재한 기종

◎    : PLC의 CPU 유닛 본체에 직접 연결할 수 있습니다.

○    : 통신 유닛이나 신호 변환 케이블 등을 사용하여 연결할 수 있습니다.
        (예 : 미쓰비시 Q 시리즈는 계산기 링크 유닛 QJ71C24N 혹은 QJ71C24N-R2가 필요합니다)

×      : 연결할 수 없습니다.

공백 : 평가하지 않습니다.

최신 툴 소프트웨어 "Terminal GTWIN"의 HELP 또는 사용 가능 디바이스나 어드레스 등 자세한 내용은 'GT 시리즈 타사 PLC 연결 매뉴얼'을 참조해 주십시오.
※당사 프로그래머블 표시기와 PLC 연결 방법을 게재하고 있습니다.

>>매뉴얼 다운로드
