GT704

다운로드

  • 기본 정보

  • 주문 가이드

  • 옵션

  • 사양

  • 치수도

  • 소프트웨어

  • PLC 대응표

------------------------------ Tab1 showing ------------------------------

기본 정보

뚜렷한 차이. 고화질 흑백 4.6형

기술·자료·견적

특징

●해당 페이지의 액정은 이미지를 합성한 화면입니다.
●GT 시리즈는 전면 보호 시트가 별도로 판매됩니다.

소형 표시기로 최고 수준의 고화질
고객의 장치를 아름답게

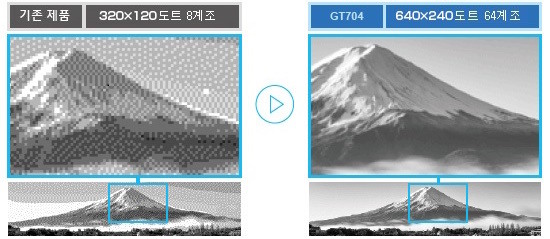

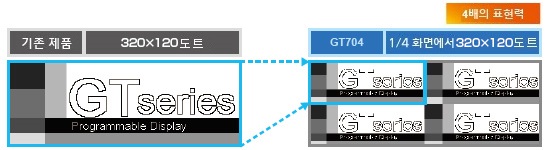

기존 대비 4배의 해상도. 소형 사이즈로 고화질 실현.

4배의 표현력으로 더욱 편리
표시 계층을 줄여 사용성 향상

기존에는 화면을 나누어 표현해야 했던 항목도 1개의 화면으로 표현할 수 있습니다.

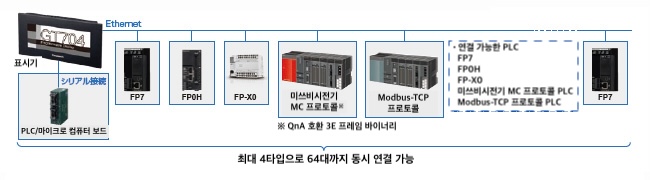

Ethernet 경유로 최대 64대의 PLC(자사, 타사) 연결 가능

당사 PLC와 더불어 미쓰비시 전기 주식회사 MC 프로토콜, Modbus-TCP 프로토콜 지원.
COM. 포트(시리얼 연결)와 함께 최대 4개의 프로토콜로 PLC 64대와 연결할 수 있습니다.

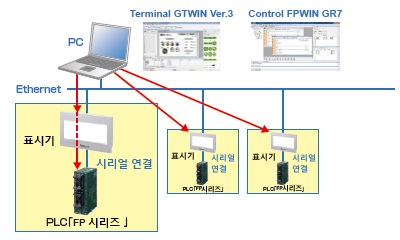

Ethernet 경유로 화면 편집 가능. 툴 포트 대응

Ethernet 포트 탑재로 GTWIN Ver.3의 화면 데이터 전송 및 펌웨어 갱신과 더불어 표시기를 통해 FPWIN Pro7 / GR7에서 당사 PLC 'FP 시리즈'의 프로그램을 편집할 수 있습니다.

FTP(S) 서버 기능※으로 내장 SD 메모리카드의 정보도 간단히 취득

※SSL/TLS 호환.

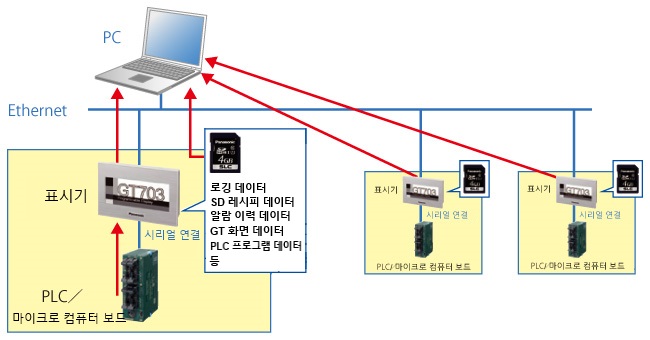

여러 대의 기기 정보를 IoT화
SD 메모리카드의 정보를 1대의 상위 PC에서 Ethernet을 경유하여 수집할 수 있습니다.

여러 대의 기기 정보를 IoT화

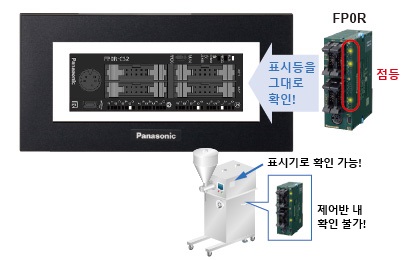

PLC의 배선 확인 및 동작 확인이 간단!

장치 조립 용도 등에서 PLC 자체가 잘 보이지 않는 장소에 설치되어 있는 경우도, PLC의 입출력 상태를 표시기에서 확인할 수 있습니다.
GTWIN Ver.3에 등록된 템플릿(부품 라이브러리)에서 드래그&드롭만으로 배선 및 동작을 간단히 확인할 수 있습니다.

PLC의 배선 확인 및 동작 확인이 간단!

※FP0R을 준비
※자체 제작한 것을 라이브러리에 저장 가능

PC 없이 PLC의 상황을 알 수 있는 디바이스 모니터 기능

PC(FPWIN Pro7 / GR7) 없이 표시기에서 직접 PLC의 디바이스를 확인할 수 있습니다. 디바이스 모니터는 시스템 메뉴에서 간단히 열람 가능하며 드로잉도 필요 없습니다.

PC 없이 PLC의 상황을 알 수 있는 디바이스 모니터 기능

※FP7은 대상 외입니다.

전지 없이 데이터 백업

전지 교환이 필요 없어 장치의 유지보수를 줄입니다. 또한 절전을 위해 부담없이 장치의 전원을 OFF할 수 있습니다.

전지 없이 데이터 백업

항목전지 없음전지 있음
디바이스 저장(주1)○○
캘린더 타이머 동작-○

(주1) : 표시 가능한 PLC 디바이스는 24워드까지입니다.

파나소닉 인더스트리라서 가능한
SD Solutions

SD로 연결하고, SD로 확장한다.
깔끔한 표시와 읽기 쉬운 문자 등 질적 향상이 두드러진 소형 패널은 이제 당연한 시대가 되었습니다.
그리고 자연스럽게 이어지는 흐름은 PC나 기타 기기와 연결해서 "얼마나 쉽게 사용할 수 있는가", 또 "얼마나 편리해질까"라는 생각입니다.
그래서 파나소닉 인더스트리의 터치 패널이 필요합니다.
SD 메모리카드로 데이터를 주고받거나 저장해서 새로운 용도를 개척하는 등
터치 패널의 신시대에 어울리는 GT 시리즈를 제안합니다.

PC 없이 PLC 프로그램 전송

SD/SDHC 메모리카드로 GT 화면 프로그램뿐만 아니라 PLC 래더 프로그램도 변경할 수 있게 되었습니다.
SD/SDHC 메모리카드만 사용하면 "누구나 간단하게" 프로그램을 수정할 수 있습니다.

PC 없이 PLC 프로그램 전송

※FP7/FP0H를 제외한 당사 FP 시리즈

SD 카드 데이터 불러오기 기능

GT 본체에 삽입되어 있는 SD 메모리카드의 로깅 데이터 등을 USB로 연결해서 PC에 불러올 수 있게 되었습니다.

SD 카드 데이터 불러오기 기능

USB 포트에서 불러오는 경우, PC에 GT_SD_Reader 소프트웨어가 설치되어 있어야 합니다. 소프트웨어는 Terminal GTWIN과 동시에 설치됩니다.
GT703 / GT704의 경우, Ethernet 포트에서 PC의 FTP 클라이언트 소프트웨어로 불러올 수도 있습니다. 이 경우, 미리 GT 본체에 FTP 서버 기능을 설정해야 합니다.

SD 로깅 기능으로 "간단한 시각화"를 제안

에코 파워미터 전력값 등을 자동으로 수집하고, 그 자리에서 그래프화하여 신속한 문제 해결 가능

  • GT 본체에서 SD/SDHC 메모리카드로 전력값 등 데이터를 수집하고, 로깅 데이터를 그래프로 표시할 수 있습니다.
    표시용 PC 또는 데이터 수집용 데이터 로거 없이 "시각화"를 실현합니다.
  • 그래프 표시는 막대 그래프와 꺾은선 그래프를 최대 8개까지 혼재시킬 수 있습니다.
  • 로깅 데이터 저장용 트리거 조건은 3종류에서 선택할 수 있습니다.
    (1)시각 지정 (2)일정 주기(1초~24시간) (3)조건 지정
  • SD/SDHC 메모리카드이므로 대용량 데이터를 저장하거나 휴대할 수도 있습니다.

SD 로깅 기능으로 간단한 시각화를 제안

SD 레시피 기능

다품종 생산 시 레시피 데이터를 최대 64품종 · 4,096 디바이스까지 PC에서 간단하게 설정할 수 있습니다.
작성한 레시피 데이터는 SD/SDHC 메모리카드에 저장하고, 지정된 데이터를 PLC에 기록 · 판독할 수 있습니다.

알람 이력 SD 저장

알람 이력 SD 저장

GT 내부 메모리에 축적된 알람 이력을 SD에 저장할 수 있으므로, PC로 트러블을 관리할 수 있어 관리가 간단해집니다.

3색 LED 백라이트로 기계 상태를 한눈에 파악

흑백 타입은 3색 LED 백라이트로 상태를 표시할 수 있습니다. 예를 들어 정상 운전에는 녹색, 조작 중에는 주황색, 이상 시에는 적색 등으로 나누어 작업 상태를 한눈에 파악할 수 있습니다.

3색 LED 백라이트로 기계 상태를 한눈에 파악

※：GT03M-E, GT32M-E, GT32M-R, GT02L 제외

화면 디자인 자유도 향상!

화면 디자인의 자유도 향상!

GT 시리즈는 아날로그 터치 방식을 이용해 1 도트 단위의 부품 · 문자를 배치할 수 있고, Windows 폰트를 채택하여 다양한 문자 크기(10~240 도트)로 화면을 자유롭게 설계할 수 있습니다.
※기종에 따라 최대 크기는 다릅니다.

그래프 기능

그래프 기능

그래프 표시는 막대 그래프와 꺾은선 그래프를 최대 8개까지 혼재시킬 수 있습니다.

좁은 장소에는 세로 표시

좁은 장소에는 세로 표시

세로로 표시할 수 있으므로, 폭이 좁은 공간에 설치할 수 있습니다. 시스템 설계 자유도를 향상시켜 소형화가 가능합니다. 또한 설치 장소가 없는 슬림한 장치에도 대응합니다.

스크롤 표시 기능

스크롤 표시 기능

화면 하단에 최대 64자(전각)의 메시지를(128종류) 스크롤 표시할 수 있습니다.

멀티 기능 스위치

여러 값을 세트해서 화면을 변경하는 등 다양한 동작이 가능해졌습니다.

FP 모니터 기능을 탑재[FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]

※FP7은 대상에서 제외
5개의 편리한 기능으로 GT와 당사 FP 시리즈 PLC 사이의 친화성이 더욱 향상되었습니다.

  1. 디바이스 모니터(FP 시리즈가 보유하는 디바이스 표시값과 변경이 가능합니다. 3가지 모드를 준비했습니다)
    1. Easy Monitor : 간단히 모니터를 하고 싶을 경우에 사용합니다. 1종류의 디바이스를 지정하면 연속으로 표시되고 변경도 가능합니다.
    2. Entry Monitor : 여러 종류의 디바이스를 한 번에 보고 싶을 경우에 사용합니다. 표시하고 싶은 디바이스를 1개씩 등록할 수 있고 변경도 가능합니다.
    3. Forced On/Off : 강제로 출력을 ON/OFF 하고 싶을 경우에 사용합니다. 출력을 제어하고 싶은 디바이스를 1개씩 설정할 수 있습니다.
  2. 시스템 레지스터 모니터(시스템 레지스터값 표시와 변경을 할 수 있습니다)
    시스템 레지스터 No.를 지정하여 시스템 레지스터값을 표시하고 변경도 할 수 있습니다.
  3. 공유 메모리 모니터(공유 메모리값을 표시할 수 있습니다)
    슬롯 No.·뱅크 No.·어드레스를 지정하여 공유 메모리값을 표시할 수 있지만 변경은 할 수 없습니다.
  4. 에러 모니터(FP 시리즈에서 발생하는 에러를 표시할 수 있습니다)
    자가 진단 결과, 에러 코드, 에러 플래그를 표시할 수 있고, 에러를 해결할 수 있습니다.
  5. 패스워드 설정(FP 시리즈의 프로그램을 읽고 쓰는 보호용 패스워드를 설정할 수 있습니다)
    FP 시리즈의 패스워드 프로텍트 기능인 패스워드 등록과 해지가 가능합니다.

FP 모니터 기능을 탑재

당사 FP 시리즈 PLC와 GT 여러 대를 연결 가능(RS485 타입)

GT 링크 기능
통신 프로그램 없이 당사 PLC 1대로 최대 32대의 GT를 연결할 수 있습니다. 반송 라인 등 멀리 떨어진 장소에서도 동일한 화면을 조작할 수 있으며, 또한 PLC 설치 대수를 줄여 생산 공정 비용을 낮출 수 있습니다.

GT 링크 기능

※1　연결 대수 증가에 따라 반응 속도가 느려집니다. 실제 기기로 확인해 주십시오.
※2　1:1 연결에 비해 응답 시간이 상대적으로 길어집니다.
     충분한 성능을 얻을 수 있는지 시스템 설계 시 평가해 주십시오.


PLC 복수 연결 기능
GT 1대로 최대 31대의 PLC와 연결할 수 있습니다. 여러 라인의 진척 상황을 GT 1대로 집중 감시하거나 조작할 수 있습니다.

PLC 복수 연결 기능

※1　PLC 간 데이터 링크에는 사용할 수 없습니다.
※2　1:1 연결에 비해 응답 시간이 상대적으로 길어집니다.
     충분한 성능을 얻을 수 있는지 시스템 설계 시 평가해 주십시오.

패스워드 관리를 통한 보안 강화

패스워드 보호 · 오퍼레이션 보안 기능으로 본체 데이터 자산을 보호하거나 패스워드를 이용해 조작 권한을 관리할 수 있습니다.

패스워드 보호 기능
패스워드로 본체 화면 데이터의 업로드를 제한해서 본체 데이터 자산을 보호합니다

오퍼레이션 보안 기능
오퍼레이터별(최대 64)로 패스워드를 설정할 수 있고, 최대 16레벨까지 부품별로 표시 · 조작을 제한 설정할 수 있습니다. 등록 사용자 · 패스워드도 본체에서 변경할 수 있습니다.

Through 기능으로 현장 작업의 효율화

GT와 당사 PLC FP 시리즈로 통신하면서 GT의 화면 데이터 전송과 PLC의 디버그를 동시에 실행할 수 있습니다.

표시 언어를 간단하게 전환

표시 언어를 간단하게 전환

기존에는 언어별로 화면 작성이 필요했는데, 표시 언어 전환 기능에서는 각 부품별로 여러 언어(최대 16)를 동시에 등록할 수 있습니다.
Microsoft Excel로 문자열을 간단하게 편집하고 불러올 수 있습니다.

디바이스 기록

디바이스 기록

PLC 상태 및 화면 No.를 통해 PLC 데이터를 변경하거나 비트를 ON/OFF 할 수 있습니다.
또한 디바이스 간에 사칙 연산도 가능합니다.

※화면 내 표시기는 대표 기종입니다.

------------------------------ Tab2 showing ------------------------------

주문 가이드

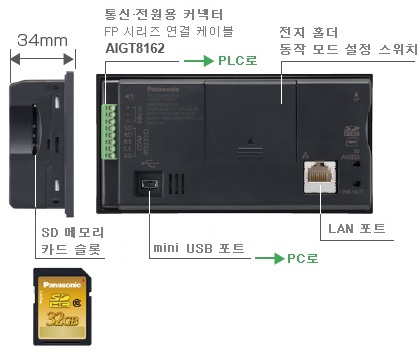

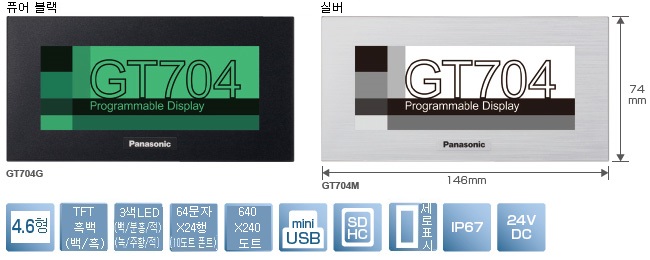

GT704M
pic02
GT704G
pic03



품명내용품번
액정화면
사이즈		전원통신 포트전면 패널
색상

SD
메모리 카드
슬롯

GT704MTFT
흑백
LCD
(백라이트 : 백색/분홍색/적색)		4.6형24V DCRS232C퓨어 블랙○AIG704WMN1B2
실버AIG704WMN1S2
RS422/RS485퓨어 블랙AIG704WMNMB2
실버AIG704WMNMS2
GT704GTFT
흑백
LCD
(백라이트 : 녹색/주황색/적색)		4.6형24V DCRS232C퓨어 블랙○AIG704WGN1B2
실버AIG704WGN1S2
RS422/RS485퓨어 블랙AIG704WGNMB2
실버AIG704WGNMS2
품명화면 사이즈주문 품번
Terminal GTWIN Ver.3
※1		영어판Terminal GTWIN CD-ROMAIGSGT7EN

※1. GT703/GT704/GT707 이외의 기존 GT 시리즈에서는 일부 지원되지 않는 기능을 포함합니다.

케이블

■24V DC

통신 방식연결 케이블PLC
RS232C

AIGT8162


품번 : AIGT8162
PLC 연결 케이블(2m) 미니 DIN 5핀 나선(3개)+실드선
AIGT8165(5m)도 있습니다.		당사 FP 시리즈
(FP7/FP0H/FP-XH 제외)※1
RS422/RS485

AIGT8175


품번 : AIGT8175
PLC 연결 케이블(5m) 미니 DIN 8핀 나선(4개)+실드선		(주)미쓰비시 전기 제조 FX 시리즈
RS232C

AIP81842


품번 : AIP81842 PLC 연결 케이블(2m) D-SUB핀 나선(6개)		FP2/FP2SH COM 포트,
D-SUB 9핀 예
컴퓨터 커뮤니케이션 유닛

※1. FP7/FP0H/FP-XH 시리즈와는 시판 중인 낱개선 케이블로 연결할 수 있습니다.

------------------------------ Tab3 showing ------------------------------

옵션

GT02L/GT02/GT703용
전면 보호 시트

10장입(별매)
주문 품번 : AIG02800

GT02L/GT02/GT703용
방수 패킹

방수 패킹(교환용)
10장입
본체에 1장 동봉되어 있습니다.
주문 품번 : AIG02810

GT02L/GT02/GT03-E/GT12
GT703/GT704용
설치 브래킷

설치 브래킷 5세트(4개/세트)
본체에 1세트 동봉되어 있습니다.
주문 품번 : AIG12830

보수용 커넥터
보수용 커넥터
통신・전원용 커넥터 5개입
본체에 1세트 동봉되어 있습니다.
주문 품번 : AIGT084

시계용 전지
시계용 전지
GT703 / GT704용
주문 품번 : AFPX-BATT

------------------------------ Tab4 showing ------------------------------

사양

항목GT704MGT704G
24V, RS-232C24V, RS-422/RS-48524V, RS-232C24V, RS-422/RS-485
적합 규제CE 마킹(EMC 지령, RoHS 지령)(일부 기종 제외), UKCA 마킹(EMC 규칙, RoHS 규칙)(일부 기종 제외)
정격 전원24 V DC
동작 전압 범위21.6～26.4 V DC
소비 전력2.4W 이하
전원부 절연 방식트랜스 절연
사용 주위 온도0～+50 ℃
사용 주위 습도20～85 %RH(+25℃에서), 결로 없을 것
보관 주위 온도−20～＋60℃
보관 주위 습도10～85%RH(＋25℃에서), 결로 없을 것
내진동5～8.4Hz 편진폭 3.5mm 8.4 ～ 150Hz 가속도 9.8m/s2 X, Y, Z 각 방향 10회 소인(1옥타브/min.)
내충격147m/s2 X, Y, Z 각 방향 3회
내중첩 노이즈1,000V[P-P] 이상 펄스 폭 50ns, 1μs 전원 단자간(노이즈 시뮬레이터에 의거)
내환경성IP67(초기 상태에서)※1※2
본체 질량약 240g
표시부표시 소자TFT 흑백 LCD
도트 수640(W)×240(H)도트
표시 색2색(흑백/백색, 64계조)
유효 표시 치수108.8(W)×40.8(H)mm
백라이트3색 LED(백색/분홍색/적색)3색 LED(녹색/주황색/적색)
기능표시 가능
폰트 종류		고정(GTWIN)：1 /4각(8×8), 반각(16×8), 전각(16×16) 종횡 각 1, 2, 4, 8, 16배 표시 가능
True Type(GTWIN)：10 ～ 192도트　Windows®：10 ～ 240도트
표시 가능 문자 종류일, 영, 간체 중국어, 번체 중국어, 한, 독일, 이탈리아, 스페인, 프랑스, 터키, 러시아, 베트남
표시 가능 도형직선, 연속 직선, 사각형, 원, 원호, 곡선, 선형, 다각형, 채우기, 비트맵
등록 가능 화면 수※3약 250
지정 가능 화면 No.기본 화면 ：No.0～3FF, 키보드 화면 ：No.0～7, 로그인 화면 ：No.0～F
부품 기능램프, 스위치, 데이터, 막대 그래프, 시계, 키보드, 꺾은선 그래프, 알람 목록, 알람 이력
기타 기능레시피 기능, 스크롤 표시 기능, 디바이스 기록 기능, PLC 복수 연결 기능, FP 모니터 기능, 표시 언어 변환 기능, GT 링크 기능, 작동 보안 기능, 데이터 로깅 기능, SD 레시피 기능
시계 기능본체에 시계 내장(PLC 시계를 참조하여 표시 가능)
※백업 전지[AFPX-BATT(GT707：AFPABAT001)]를 별도로 구입해 주십시오.
백라이트 밝기 조정메뉴 화면, GTWIN 본체 환경 설정, PLC에서 설정 가능(백라이트의 밝기는 다소 편차가 있습니다.)
콘트라스트 조정콘트라스트 조정 불필요
버저장착
자동 통신 설정상대 기기에서 응답이 없는 경우, 자동으로 통신 속도 변경
Through 기능PC와 PLC 사이에 GT를 두어 PC와 PLC를 직접 연결하지 않고 디버그 가능
화면 작성전용 소프트웨어 사용 지원 OS ：Windows®Vista/7/8/8.1/10※4
터치 스위치 분해능레이아웃 프리(최소 8도트)
터치 스위치 조작력0.8N 이하
터치 스위치 수명100만 회 이상(＋25℃에서)
COM.포트통신 규격RS-232C 준거RS-422/RS-485 준거RS-232C 준거RS-422/RS-485 준거
외부 기기와의
통신 조건		전송 속도 9,600bps ・ 19,200bps ・ 38,400bps ・ 57,600bps ・ 115,200bps
데이터 비트 7bit ・ 8bit/패리티 없음 · 홀수 · 짝수/스톱 비트1bit
프로토콜당사 FP 시리즈 지원/범용 시리얼 지원/Modbus RTU 모드(마스터/슬레이브) 지원/ 타사 PLC(제조사・기종은 PLC 지원표를 참조해 주십시오.)
커넥터커넥터 단자대(8핀)
Ethernet 포트인터페이스100BASE-TX / 10BASE-T
통신 속도100Mbps, 10Mbps Auto-Negotiation※5
프로토콜당사 전용 프로토콜
당사 FP 시리즈 지원 / Modbus-TCP지원 / 타사 PLC 지원(미쓰비시 전기 MC 프로토콜)
커넥터모듈러 잭(RJ-45)
화면 데이터
전송용
인터
페이스		통신 규격USB2.0
프로토콜당사 전용 프로토콜
커넥터USB Mini B
사용자
메모리		메모리F-ROM
용량16Mbyte
메모리
백업		메모리SRAM
백업 전지-

※1 : 패널 설치 시의 전면부에 관한 보호 구조입니다. 단, 고객의 모든 환경에서의 사용을 보증하지는 않습니다.

※2 : 재설치의 경우는 방수 패킹을 교환하십시오.

※3 : 등록 가능 화면 수는 등록 내용에 따라 다릅니다.

※4 : Windows®7 ⁄ 8 ⁄ 8.1 ⁄ 10을 제외한 64bit 판은 지원하지 않습니다. Windows는 미국 Microsoft Corporation의 미국 및 기타 국가의 상표 또는 등록상표입니다.

※5 : Auto-Negotiation 기능에 의해 속도가 자동 변환됩니다.

UL / c-UL 적합 규격

UL / c-UL 파일 No.E96300
UL 규격 No.UL508

------------------------------ Tab5 showing ------------------------------

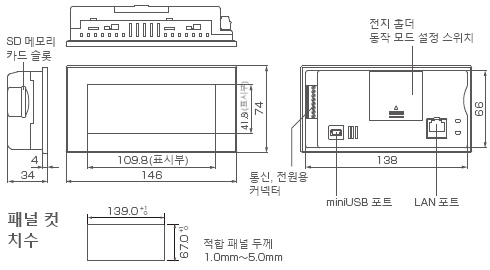

치수도

  • 단위mm

------------------------------ Tab6 showing ------------------------------

소프트웨어 안내

프로그래밍 소프트웨어

------------------------------ Tab7 showing ------------------------------

PLC 대응표

회사명시리즈명기종RS232C 타입RS422/RS485
타입※2
파나소닉 디바이스
ＳＵＮＸ		FP 시리즈FP7◎○
FP-X◎○
FP-X0◎○
FPΣ◎○
FP-e◎○
FP0◎○
FP0R◎○
FP2◎○
FP2SH◎○
미쓰비시 전기※1FX 시리즈FX0N○◎
FX1S○◎
FX1N○◎
FX1NC○◎
FX2N○◎
FX2NC○◎
FX3UC○◎
FX3U○◎
FX3G○◎
FX3GC ◎
Q 시리즈Q00CPU◎
Q01CPU◎
Q00JCPU○
Q00HCPU○
Q00UJCPU◎
Q26UDHCPU○○
Q25HCPU◎
Q12HCPU◎
Q06HCPU◎
Q02HCPU◎
Q02CPU◎
L 시리즈L26CPU-BT○○
L02SCPU◎○
오므론※1C 시리즈C200H○
C200HS◎
C500○
C500F○
C1000H○
C2000○
C2000H○
C1000HF○
C20H◎
C28H◎
C40H◎
C120○
C120F○
CQM1-CPU42◎
SRM1-C02◎
CPM2A◎
CPM1-20CDR-A○
CQM1H-CPU21◎
CPM2C◎
CPM2B◎
α 시리즈C200HE-CPU32(-Z)○
C200HG-CPU33(-Z)○
C200HG-CPU53(-Z)○
C200HX-CPU34(-Z)○
C200HX-CPU54(-Z)○
C200HE-CPU42(-Z)◎
C200HG-CPU43(-Z)◎
C200HG-CPU63(-Z)◎
C200HX-CPU44(-Z)◎
C200HX-CPU64(-Z)◎
C200HX-CPU65-Z◎
C200HX-CPU85-Z◎
CV 시리즈CV500◎
CV1000◎
CVM1◎
CS1 시리즈CS1H-CPU67◎
CS1H-CPU66◎
CS1H-CPU65◎
CS1H-CPU64◎
CS1H-CPU63◎
CS1G-CPU45◎
CS1G-CPU44◎
CS1G-CPU43◎
CS1G-CPU42◎
CJ 시리즈CJ1H◎
CJ1M◎
CJ1G◎
CJ2H◎
CJ2M◎
CP1 시리즈CP1H○
CP1L○
CP1E◎※4○
도시바 기계※1TC mini 시리즈 ◎
RS232 포트 탑재 기종		◎
RS485 포트 탑재 기종
요코가와 전기※1FA-M3 시리즈F3SP59-7S◎
F3SP58-6S◎
F3SP58-6H◎
F3SP53-4S◎
F3SP53-4H◎
F3SP38-6S◎
F3SP38-6N◎
F3SP35-5N◎
F3SP28-3S◎
F3SP28-3N◎
F3SP25-2N◎
F3SP21-0N◎
키엔스※1KV Nano 시리즈 ◎
KV 시리즈KV-10/16/24/40◎
KV700◎○
KV1000◎○
KV3000◎○
KV5000○○
히다치 산기 시스템※1EH-150 EHV 시리즈EHV-CPU128◎◎
EHV-CPU64◎◎
EHV-CPU32◎◎
EHV-CPU16◎◎
EH150 시리즈EH-CPU104A◎◎
EH-CPU208A◎◎
EH-CPU316A◎◎
EH-CPU516◎◎
EH-CPU548◎◎
MICRO-EH 시리즈10점
14점◎
20점◎
23점◎◎
28점◎◎
40점◎
64점◎
Web 컨트롤러10점◎
23점◎◎
Rockwell Automation
(Allen-Bradley)※1
DF 프로토콜 대응 기종		MicroLogix 시리즈MicroLogix500◎
MicroLogix1000◎
MicroLogix1100◎
SLC 500 시리즈SLC 5/03◎
SLC 5/04◎
시멘스※1S7-200 시리즈CPU222○◎
CPU216○◎
CPU215○◎
CPU214○◎
CPU212○◎
LS 산전※1MASTER-K 시리즈80S◎
200S◎
300S○
1000S○
Modbus※1RTU 프로토콜 대응 기종※3◎◎
범용 시리얼당사 전용 프로토콜※3◎◎

2016년 11월 현재 평가가 완료된 것을 기재하였습니다.

※1 당사 FP 시리즈 이외의 PLC에서는 사용 불가능한 디바이스의 기종 및 어드레스에 제한이 있는 경우가 있습니다.
자세한 내용은 매뉴얼을 참조하십시오.

※2 RS485로 사용하는 경우는 상대 기기와의 송신/수신 타이밍에 따라 통신 불가능한 경우가 있습니다.

※3 상대 기기의 특정이 불가능하므로 사용하는 실제 기기로 확인하십시오.

※4 RS232C 포트를 탑재한 기종

◎     ： PLC의 CPU 유닛 본체에 직접 연결 가능합니다.

○     ： 통신 유닛이나 신호 변경 케이블 등을 사용하여 연결할 수 있습니다.
(예: 미쓰비시 Q 시리즈는 계산기 링크 유닛 QJ71C24N 또는 QJ71C24N-R2가 필요합니다.)

×      ： 연결할 수 없습니다.

공백 ： 평가하지 않았습니다.

최신 툴 소프트웨어 “Terminal GTWIN”의 HELP 또는 사용 가능 디바이스 및 어드레스 등 자세한 내용은 'GT 시리즈 타사 PLC 연결 매뉴얼'을 참조하십시오.
※당사 프로그래머블 표시기와 PLC 연결 방법이 게재되어 있습니다.

>>매뉴얼 다운로드

MENU

최근 확인한 상품

최근 확인한 품번
