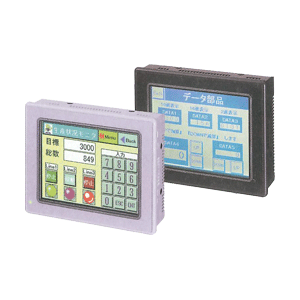

| 정격 전압 | 24V DC |
|---|
| 동작 전압 범위 | 21.6V DC~26.4V DC(가로 설치는 25V DC 이하) |
|---|
| 소비 전력 | 10W 이하 |
|---|
| 사용 주위 온도 | 0℃~50℃ |
|---|
| 사용 주위 습도 | 20%RH~85%RH(결로되지 않을 것) |
|---|
| 보관 주위 온도 | -20℃~60℃ |
|---|
| 보관 주위 습도 | 10%RH~85%RH(결로되지 않을 것) |
|---|
| 내구 진동 | JIS C0040에 준거 10Hz~55hZ(주기 1분간)
복진폭 0.75mm X, Y, Z 각 방향 10분간 |
|---|
| 내구 충격 | JIS C0041에 준거 98m/s2 이상 X, Y, Z 각 방향 4회 |
|---|
| 내중첩 노이즈 | 1,000V [P-P] 이상 펄스폭 50ns, 1μs 전원 단자 간(노이즈 시뮬레이터에 따름) |
|---|
| 내환경성 | IP65(초기 상태에서) 패널 전면에만 방진, 방적(접촉면에 고무 패킹 사용)
※재설치할 경우는 방수 패킹을 교환해 주십시오. |
|---|
| 질량 | 약 440g |
|---|
표
시
부 | 표시 소자 | STN 흑백 LCD | STN 컬러 LCD |
|---|
| 도트 수 | 320(W)×240(H) 도트 |
|---|
| 표시색 | 2색(청색/백색) | 16색 |
|---|

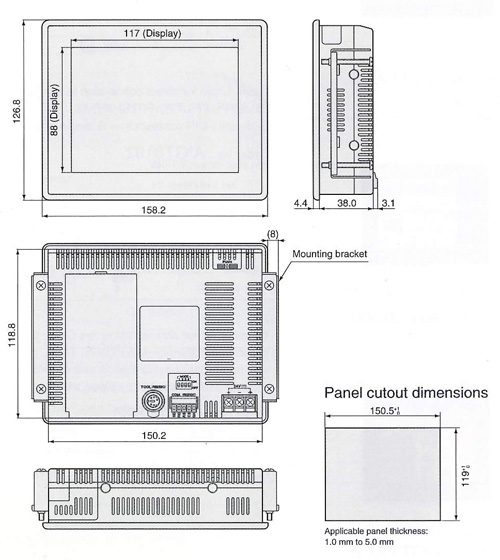

| 유효 표시 치수 | 117(W)×88(H)mm |
|---|
| 백라이트 | CFL ※백라이트 평균 수명 50,000시간(25℃) |
|---|
기
능 | 표시 가능
폰트 종류 | 고정 폰트 : 1/4각(8 ×8), 반각(16×8), 전각(16×16) 가로 세로 각 1, 2, 4배 표시 가능
TrueType 폰트 / Windows 폰트 |
|---|
표시 가능
문자 종류 | 한자(JIS 제1수준, 제2수준), 히라가나, 가타카나, 영문 숫자 |
|---|
| 표시 가능 도형 | 직선, 연속 직선, 사각형, 원, 타원, 원호, 타원호,
부채꼴, 긴 부채꼴, 둥근 사각형, 비트맵 |
|---|
| 등록 가능 화면수 | 약 220화면(흑백 액정 타입) / 약 160화면(컬럭 액정 타입)
지정 가능 화면 No. : 기본 화면 No.00~3FF
등록 가능 화면수는 등록 내용에 따라 변동됩니다. |
|---|
| 부품 기능 | 메시지, 램프, 스위치, 데이터, 막대 그래프, 시계, 키보드 |
|---|
| 시계 기능 | 본체에 시계 내장(PLC 시계를 참조하여 표시도 가능) |
|---|
| 콘트라스트 조정 | 터치 패널 조작으로 콘트라스트 조정 가능 |
|---|
| 자동 통신 설정 | 케이블 연결로 전용 소프트웨어, PLC와의 통신 조건을 자동 설정 |
|---|
| 디버그 기능 | Through 기능
(툴 포트에 PC를, COM 포트에 PLC를 연결하여 PC에서 PLC 디버그 가능) |
|---|
| 화면 작성 | 전용 소프트웨어를 사용
[대응 OS : Windows® 95(OSR2 이상)/98/Me/2000/NT/XP] |
|---|
| 터치 스위치 분해능 | 분할수 : 16(W)×12(H) |
|---|
| 터치 스위치 조작력 | 0.98N 이하 |
|---|
| 터치 스위치 수명 | 100만회 이상 |
|---|
C
O
M
포
트 | 통신 규격 | RS232C 준거 |
|---|
외부 기기와의
통신 조건 | 전송 속도 9,600bit/s · 19,200bit/s · 38,400bit/s · 57,600bit/s · 115,200bit/s |
|---|
| 데이터 비트 7bit · 8bit / 패리티 없음 · 홀수 · 짝수 / 정지 비트 1bit |
| 프로토콜 | 당사 FP 시리즈 대응/범용 시리얼 대응/타사 PLC
(제조사 · 기종은 PLC 대응표를 참조해 주십시오) |
|---|
| 커넥터 | 커넥터 단자대(5핀) |
|---|
툴
포
트 | 통신 규격 | RS232C 준거 |
|---|
PC와의
통신 조건 | 전송 속도 9.600bit/s · 19,200bit/s · 115,200bit/s
데이터 비트 8bit / 패리티 없음 · 홀수 · 짝수 / 정지 비트 1bit |
|---|
| 프로토콜 | 당사 전용 프로토콜 |
|---|
| 커넥터 | 미니 DIN 5핀 |
|---|
