GT21C(종료품)

다운로드

  • 수주 종료 정보

  • 사양

  • 치수도

  • 소프트웨어

수주 종료

종료 시기

2015년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

------------------------------ Tab1 showing ------------------------------

수주 종료 정보

pic01-1

조합 상품・옵션

【주의】
아래 조합 상품 및 옵션은 계속 판매 중입니다.

■24V DC

통신 방식연결 케이블PLC
RS232C

AIGT8162


품번 : AIGT8162
PLC 연결 케이블(2m) 미니 DIN 5핀 나선(3개)+실드선
AIGT8165(5m)도 있습니다.		당사 FP 시리즈
(FP7/FP0H/FP-XH 제외)※1
RS422/RS485

AIGT8175


품번 : AIGT8175
PLC 연결 케이블(5m) 미니 DIN 8핀 나선(4개)+실드선		(주)미쓰비시 전기 제조 FX 시리즈
RS232C

AIP81842


품번 : AIP81842 PLC 연결 케이블(2m) D-SUB핀 나선(6개)		FP2/FP2SH COM 포트,
D-SUB 9핀 예
컴퓨터 커뮤니케이션 유닛

※1: FP7/FP0H/FP-XH 시리즈와는 시판 중인 낱개선 케이블로 연결할 수 있습니다.

화면 전송 케이블(DOS/V PC용)

D-SUB 9핀 미니 DIN5 핀(L 타입 : 3m)
D-SUB 9핀 미니 DIN 5핀(L 타입 : 3m)
주문 품번 : AFC8503

GT05/GT21C용
설치 브래킷

설치 브래킷 5세트(2개/세트)
본체에 1세트 동봉되어 있습니다.
주문 품번 : AIGT28321

보수용 커넥터

COM 포트 커넥터 5개입
본체에 1세트 동봉되어 있습니다.
주문 품번 : AIGT084

------------------------------ Tab2 showing ------------------------------

사양

항목GT21C
RS232CRS422
정격 전원24V DC
동작 전압 범위21.6~26.4V DC
소비 전력4.8W 이하
사용 주위 온도0~50℃(※1)
사용 주위 습도20~85%RH(단, 결로되지 않을 것)
보관 주위 온도-20~60℃
보관 주위 습도10~85%RH(단, 결로되지 않을 것)
내구 진동10~55Hz(주기 1분간) 복진폭 0.75mm X, Y, Z 각 방향 10분간
내구 충격98m/s2 이상 X, Y, Z 각 방향 4회
내중첩 노이즈1,000V [P-P] 이상 펄스폭 50ns, 1μs 전원 단자 간(노이즈 시뮬레이터에 따름)
내환경성IP65(초기 상태에서) 패널 전면에만 방진, 방적(접촉면에 고무 패킹 사용)
※재설치할 경우는 방수 패킹을 교환해 주십시오.
질량약 330g
표
시
부		표시 소자STN 컬러 LCD
도트 수320(W)×240(H) 도트
표시색256색
유효 표시 치수(mm)98.0(W)×74.0(H)
백라이트 방식백색 LED8※교환 불필요
기
능		표시 가능
폰트 종류		고정(GTWIN) : 1/4각(8×8), 반각(16×8), 전각(16×16) 가로 세로 각 1, 2, 4배 표시 가능
True Type(GTWIN) : 10, 12, 14, 16, 24, 26, 28, 32, 36, 48, 64
Windows(R) : 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 32, 36, 48, 64
표시 가능
문자 종류		일본어, 영어, 한국어, 독일어, 프랑스어, 스페인어,
이탈리아어, 중국어 간자체, 중국어 번자체, 터키어
표시 가능 도형직선, 연속 직선, 사각형, 원, 타원, 타원호, 부채꼴, 긴 부채꼴, 둥근 사각형, 비트맵
등록 가능
화면수		약 250화면(※2)
지정 가능 화면 No. : 기본 화면 No.00~3FF
지정 가능
화면수		기본 화면 : No.0~3FF 키보드 화면 : No.0~7
부품 기능메시지, 램프,스위치, 데이터, 막대 그래프, 시계,
키보드, 꺾은선 그래프 부품, 알람 리스트 부품
기타 기능레시피 기능, 스크롤 표시 기능, 디바이스 쓰기 기능
알람 이력 기능, 알람 리스트 기능, 표시 언어 전환 기능
시계 기능본체에 시계 내장(PLC 시계를 참조해서 표시도 가능)
※별도로 전지를 구입해 주십시오.
콘트라스트 조정터치 패널 조작으로 콘트라스트 조정 가능
자동 통신 설정상대 기기에서 응답이 없을 경우, 자동으로 통신 속도 변경
디버그 기능PC와 PLC 사이에 GT를 삽입하여 PC와 PLC를 직접 연결하지 않고 디버그 가능
화면 작성전용 소프트웨어를 사용  대응 OS : Windows®95(OSR2 이상)/98/Me/2000/NT/XP/Vista
터치 스위치 분해능레이아웃 프리(최소 8도트)
터치 스위치 조작력0.8N 이하
터치 스위치 수명100만회 이상
C
O
M
포
트		통신 규격RS232C 준거RS422 준거
외부 기기와의
통신 조건		전송 속도 9,600bps·19,200bps·38,400bps·57,600bps·115,200bps
데이터 비트 7bit · 8bit / 패리티 없음 · 홀수 · 짝수 / 정지 비트 1bit
프로토콜당사 FP 시리즈 대응/범용 시리얼 대응/타사 PLC
(제조사 · 기종은 각사 PLC 대응표를 참조해 주십시오)
커넥터커넥터 단자대(8핀)
툴
포
트		통신 규격툴 포트(RS232C 준거)
PC와의
통신 조건		전송 속도 9,600bps · 19,200bps · 115,200bps · 230,400bps(※3)
데이터 비트 8bit / 패리티 없음 · 홀수 · 짝수 / 정지 비트 1bit
프로토콜당사 전용 프로토콜
커넥터미니 DIN 5핀
Ethernet 포트－
사용자 메모리F-ROM
메모리 용량6.5Mbyte
메모리SRAM
메모리 백업리튬 전지(교환식)  시판 중인 CR2032※동봉되어 있지 않습니다. 별도로 구입해 주십시오.

※1: 가로 설치 또는 툴 포트에 당사 프로그래머II를 연결한 경우, 0~+45℃의 범위에서 사용해 주십시오.

※2: 등록 가능 화면수는 등록 내용에 따라 변동됩니다.

※3: 230,400bps에서의 통신은 USB/RS232C 변환 케이블을 사용하면 통신이 가능합니다.
GT 본체의 툴 포트를 230,400bps로 설정한 경우, GTWIN의 자동 통신 설정 기능으로는 연결할 수 없습니다.
GTWIN의 통신 조건을 230,400bps로 설정하고 데이터를 전송해 주십시오.

UL/cUL 적합 규격

UL/cUL 파일 No.UL 규격 No.
E96300UL508

------------------------------ Tab3 showing ------------------------------

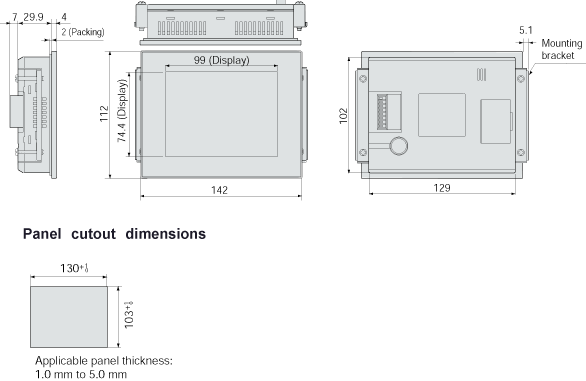

치수도

  • 단위mm

AIGT223**

외형 치수도
