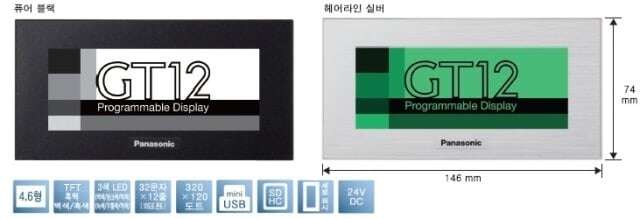

GT12 (종료품)
다운로드
-
수주 종료 정보
-
사양
-
치수도
-
PLC 대응표
수주 종료
종료 시기
2025년09월30일
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.
수주 종료 정보
사양
| 항목 | GT12 | ||||
|---|---|---|---|---|---|
| RS232C | RS422 | ||||
| 적합 규제 | CE 마킹(EMC 지령, RoHS 지령)(일부 기종 제외), UKCA 마킹(EMC 규칙, RoHS 규칙)(일부 기종 제외) | ||||
| 정격 전원 | 24V DC | ||||
| 동작 전압 범위 | 21.6~26.4V DC | ||||
| 소비 전력 | 1.7W 이하 | ||||
| 전원부 절연 방식 | 트랜스 절연 | ||||
| 사용 주위 온도 | 0~50℃ | ||||
| 사용 주위 습도 | 20~85%RH(25℃에서 결로되지 않을 것) | ||||
| 보관 주위 온도 | -20~60℃ | ||||
| 보관 주위 습도 | 10~85%RH(25℃에서 결로되지 않을 것) | ||||
| 내구 진동 | 5~9Hz 편진폭 3.5mm 9~150Hz 가속도 9.8m/s2 X, Y, Z 각 방향 10회 소인(1옥타브/min) | ||||
| 내구 충격 | 147m/s2 X, Y, Z 각 방향 3회 | ||||
| 내중첩 노이즈 | 1,000V [P-P] 이상 펄스폭 50ns, 1μs 전원 단자간(노이즈 시뮬레이터에 따름) ※AIG02MQ03D, AIG02GQ02D는 당사 PLC 연결 케이블(AIGT8142)에 동봉한 페라이트 장착 | ||||
| 내환경성 | IP67(초기 상태에서)※1 | ||||
| 질량 | 약 240g | ||||
| 표 시 부 | 표시 소자 | TFT 흑백 LCD※2 | |||
| 도트 수 | 320(W)×120(H) 도트 | ||||
| 표시색 | 2색(흑색/백색, 8계조) | ||||
| 유효 표시 치수(mm) | 108.8(W)×40.8(H)mm | ||||
| 백라이트 방식 | GT12G : 3색 LED(녹색/주황색/적색) / GT12M : 3색 LED(백색/분홍색/적색)※교환 불필요 | ||||
| 기 능 | 표시 가능 폰트 종류 | 고정(GTWIN) : 1/4각(8×8), 반각(16×8), 전각(16×16) 가로 세로 각 1, 2, 4, 8배 표시 가능 True Type(GTWIN) : 10~120 도트 | |||
| 표시 가능 문자 종류 | 일본어, 영어, 한국어, 독일어, 프랑스어, 이탈리아어, 중국어 간자체, 중국어 번자체, 터키어 | ||||
| 표시 가능 도형 | 직선, 연속 직선, 사각형, 원, 타원, 원호, 타원호, 부채꼴, 긴 부채꼴, 둥근 사각형, 비트맵 | ||||
| 등록 가능 화면수※3 | 2계조 약 250, 8계조 약 200 | ||||
| 지정 가능 화면 No. | No.0~3FF | ||||
| 부품 기능 | 메시지, 램프, 스위치, 데이터, 막대 그래프, 시계, 키보드, 꺾은선 그래프 부품 | ||||
| 기타 기능 | 레시피 기능, 스크롤 표시 기능, 디바이스 쓰기 기능, 표시 언어 변환 기능 GT 링크 기능, 오퍼레이션 보안 기능, 데이터 로깅, SD 레시피※4 | ||||
| 시계 기능 | 본체에 시계 내장(PLC 시계를 참조해서 표시도 가능)※별도로 전지를 구입해 주십시오. 주 : GT02는 GT02MQ2, GT02GQ2 타입에 내장 | ||||
| 콘트라스트 조정 | 콘트라스트 조정 불필요 | ||||
| 자동 통신 설정 | 상대 기기에서 응답이 없을 경우, 자동으로 통신 속도를 변경 | ||||
| 디버그 기능 | PC와 PLC 사이에 GT를 삽입하여 PC와 PLC를 직접 연결하지 않고 디버그 가능 | ||||
| 화면 작성 | 전용 소프트웨어를 사용 [대응 OS : Windows®2000/XP/Vista/7/8/8.1/10]※5 | ||||
| 터치 스위치 분해능 | 레이아웃 프리(최소 8도트) | ||||
| 터치 스위치 조작력 | 0.8N 이하 | ||||
| 터치 스위치 수명 | 100만회 이상(25℃에서) | ||||
| C O M 포 트 | 통신 규격 | RS232C 준거 | RS422 준거 | ||
| 외부 기기와의 통신 조건 | 전송 속도 9,600bps · 19,200bps · 38,400bps · 57,600bps · 115,200bps | ||||
| 데이터 비트 7bit · 8bit / 패리티 없음 · 홀수 · 짝수 / 정지 비트 1bit | |||||
| 프로토콜 | 당사 FP 시리즈 대응/범용 시리얼 대응/타사 PLC (제조사 · 기종은 각사 PLC대응표를 참조해 주십시오) | ||||
| 커넥터 | 커넥터 단자대(8핀) | ||||
| T O O L 포 트 | 통신 규격 | USB 1.1 | |||
| PC와의 통신 조건 | － | ||||
| 프로토콜 | 당사 전용 프로토콜 | ||||
| 커넥터 | USB Mini B | ||||
| Ethernet 포트 | － | ||||
| 사용자 메모리 | F-ROM | ||||
| 메모리 용량 | 2Mbyte | ||||
| 메모리 | SRAM | ||||
| 메모리 백업 | 리튬 전지(교환식) AFPX-BATT※본체에 동봉되어 있지 않습니다. | ||||
※1: 패널 설치 시 전면부에 관한 보호 구조입니다. 단, 고객의 여러 가지 환경에서의 사용을 보증하는 것은 아닙니다.
재설치의 경우는 방수 패킹을 교환해 주십시오.
※2: 2016년 11월 생산분부터 STN 액정에서 TFT 액정으로 변경되었습니다.
※3: 등록 가능 화면수는 등록 내용에 따라 변동됩니다.
※4: 데이터 로깅 기능, SD 레시피 기능은 SD/SDHC 메모리 카드 슬롯 탑재 기종에 한합니다.
※5: Windows®7/8/8.1/10을 제외하고 64bit판에는 호환되지 않습니다. Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에 대한 등록상표 또는 상표입니다.

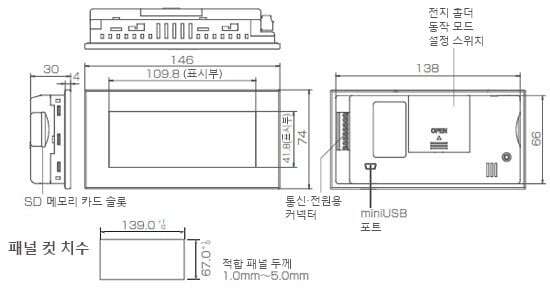

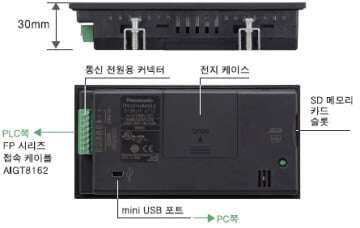

치수도
단위mm
외형 치수도
PLC 대응표
| 회사명 | 시리즈명 | 기종 | RS232C 타입 | RS422/RS485 타입※2 |
|---|---|---|---|---|
| 파나소닉 디바이스 ＳＵＮＸ | FP 시리즈 | FP7 | ◎ | ○ |
| FP0H | ◎ | ○ | ||
| FP-X | ◎ | ○ | ||
| FP-X0 | ◎ | ○ | ||
| FPΣ | ◎ | ○ | ||
| FP-e | ◎ | ○ | ||
| FP0 | ◎ | ○ | ||
| FP0R | ◎ | ○ | ||
| FP2 | ◎ | ○ | ||
| FP2SH | ◎ | ○ | ||
| 미쓰비시 전기※1 | FX 시리즈 | FX0N | ○ | ◎ |
| FX1S | ○ | ◎ | ||
| FX1N | ○ | ◎ | ||
| FX1NC | ○ | ◎ | ||
| FX2N | ○ | ◎ | ||
| FX2NC | ○ | ◎ | ||
| FX3UC | ○ | ◎ | ||
| FX3U | ○ | ◎ | ||
| FX3G | ○ | ◎ | ||
| FX3GC | ◎ | |||
| Q 시리즈 | Q00CPU | ◎ | ||
| Q01CPU | ◎ | |||
| Q00JCPU | ○ | |||
| Q00HCPU | ○ | |||
| Q00UJCPU | ◎ | |||
| Q26UDHCPU | ○ | ○ | ||
| Q25HCPU | ◎ | |||
| Q12HCPU | ◎ | |||
| Q06HCPU | ◎ | |||
| Q02HCPU | ◎ | |||
| Q02CPU | ◎ | |||
| A 시리즈 | A1N | ○ | ||
| A2N | ○ | |||
| A3N | ○ | |||
| A1S | ○ | |||
| A1SJ | ○ | |||
| A2SH | ○ | |||
| A1SH | ○ | |||
| A2CCPU24 | ◎ | |||
| L 시리즈 | L26CPU-BT | ○ | ○ | |
| L02SCPU | ◎ | ○ | ||
| 오므론※1 | C 시리즈 | C200H | ○ | |
| C200HS | ◎ | |||
| C500 | ○ | |||
| C500F | ○ | |||
| C1000H | ○ | |||
| C2000 | ○ | |||
| C2000H | ○ | |||
| C1000HF | ○ | |||
| C20H | ◎ | |||
| C28H | ◎ | |||
| C40H | ◎ | |||
| C120 | ○ | |||
| C120F | ○ | |||
| CQM1-CPU42 | ◎ | |||
| SRM1-C02 | ◎ | |||
| CPM2A | ◎ | |||
| CPM1-20CDR-A | ○ | |||
| CQM1H-CPU21 | ◎ | |||
| CPM2C | ◎ | |||
| CPM2B | ◎ | |||
| α 시리즈 | C200HE-CPU32(-Z) | ○ | ||
| C200HG-CPU33(-Z) | ○ | |||
| C200HG-CPU53(-Z) | ○ | |||
| C200HX-CPU34(-Z) | ○ | |||
| C200HX-CPU54(-Z) | ○ | |||
| C200HE-CPU42(-Z) | ◎ | |||
| C200HG-CPU43(-Z) | ◎ | |||
| C200HG-CPU63(-Z) | ◎ | |||
| C200HX-CPU44(-Z) | ◎ | |||
| C200HX-CPU64(-Z) | ◎ | |||
| C200HX-CPU65-Z | ◎ | |||
| C200HX-CPU85-Z | ◎ | |||
| CV 시리즈 | CV500 | ◎ | ||
| CV1000 | ◎ | |||
| CVM1 | ◎ | |||
| CS1 시리즈 | CS1H-CPU67 | ◎ | ||
| CS1H-CPU66 | ◎ | |||
| CS1H-CPU65 | ◎ | |||
| CS1H-CPU64 | ◎ | |||
| CS1H-CPU63 | ◎ | |||
| CS1G-CPU45 | ◎ | |||
| CS1G-CPU44 | ◎ | |||
| CS1G-CPU43 | ◎ | |||
| CS1G-CPU42 | ◎ | |||
| CJ 시리즈 | CJ1H | ◎ | ||
| CJ1M | ◎ | |||
| CJ1G | ◎ | |||
| CJ2H | ◎ | |||
| CP1 시리즈 | CP1H | ○ | ||
| CP1L | ○ | |||
| CP1E | ◎※4 | ○ | ||
| 도시바 기계※1 | TC mini 시리즈 | ◎ RS232 포트를 탑재한 기종 | ◎ RS485 포트를 탑재한 기종 | |
| 요코가와 전기※1 | FA-M3 시리즈 | F3SP59-7S | ◎ | |
| F3SP58-6S | ◎ | |||
| F3SP58-6H | ◎ | |||
| F3SP53-4S | ◎ | |||
| F3SP53-4H | ◎ | |||
| F3SP38-6S | ◎ | |||
| F3SP38-6N | ◎ | |||
| F3SP35-5N | ◎ | |||
| F3SP28-3S | ◎ | |||
| F3SP28-3N | ◎ | |||
| F3SP25-2N | ◎ | |||
| F3SP21-0N | ◎ | |||
| 키엔스※1 | KV Nano 시리즈 | ◎ | ||
| KV 시리즈 | KV-10/16/24/40 | ◎ | ||
| KV700 | ◎ | ○ | ||
| KV1000 | ◎ | ○ | ||
| KV3000 | ◎ | ○ | ||
| KV5000 | ○ | ○ | ||
| 히타치 생산 시스템※1 | EH-150 EHV 시리즈 | EHV-CPU128 | ◎ | ◎ |
| EHV-CPU64 | ◎ | ◎ | ||
| EHV-CPU32 | ◎ | ◎ | ||
| EHV-CPU16 | ◎ | ◎ | ||
| EH150 시리즈 | EH-CPU104A | ◎ | ◎ | |
| EH-CPU208A | ◎ | ◎ | ||
| EH-CPU316A | ◎ | ◎ | ||
| EH-CPU516 | ◎ | ◎ | ||
| EH-CPU548 | ◎ | ◎ | ||
| MICRO-EH 시리즈 | 10점 | |||
| 14점 | ◎ | |||
| 20점 | ◎ | |||
| 23점 | ◎ | ◎ | ||
| 28점 | ◎ | ◎ | ||
| 40점 | ◎ | |||
| 64점 | ◎ | |||
| Web 컨트롤러 | 10점 | ◎ | ||
| 23점 | ◎ | ◎ | ||
| Rockwell Automation (ALLEN-BRADLEY)※1 DF 프로토콜 대응 기종 | MicroLogix 시리즈 | MicroLogix500 | ◎ | |
| MicroLogix1000 | ◎ | |||
| MicroLogix1100 | ◎ | |||
| SLC 500 시리즈 | SLC 5/03 | ◎ | ||
| SLC 5/04 | ◎ | |||
| 시멘스※1 | S7-200 시리즈 | CPU222 | ○ | ◎ |
| CPU216 | ○ | ◎ | ||
| CPU215 | ○ | ◎ | ||
| CPU214 | ○ | ◎ | ||
| CPU212 | ○ | ◎ | ||
| LG 산전※1 | MASTER-K 시리즈 | 80S | ◎ | |
| 200S | ◎ | |||
| 300S | ○ | |||
| 1000S | ○ | |||
| Modbus※1 | RTU 프로토콜 대응 기종 | ※3 | ◎ | ◎ |
| 범용 시리얼 | 당사 전용 프로토콜 | ※3 | ◎ | ◎ |
2016년 11월에 완료된 평가를 기재하고 있습니다.
※1. 당사 FP 시리즈 이외의 PLC에서는 사용할 수 있는 디바이스의 종류와 어드레스에 제한이 있는 경우가 있습니다.
자세한 사항은 매뉴얼을 참조해 주십시오.
※2. RS485에서 상대 기기와의 송신/수신 타이밍에 따라 통신할 수 없는 경우가 있습니다.
※3. 상대 기기를 특정할 수 없으므로 사용하는 기기에서 실기 확인해 주십시오.
※4. RS232C 포트를 탑재한 기종
◎ : PLC의 CPU 유닛 본체에 직접 연결할 수 있습니다.
○ : 통신 유닛이나 신호 변환 케이블 등을 사용하여 연결할 수 있습니다.
(예 : 미쓰비시 Q 시리즈는 계산기 링크 유닛 QJ71C24N 혹은 QJ71C24N-R2가 필요합니다)
× : 연결할 수 없습니다.
공백 : 평가하지 않습니다.
최신 툴 소프트웨어 "Terminal GTWIN"의 HELP 또는 사용 가능 디바이스나 어드레스 등 자세한 내용은 'GT 시리즈 타사 PLC 연결 매뉴얼'을 참조해 주십시오.
※당사 프로그래머블 표시기와 PLC 연결 방법을 게재하고 있습니다.
