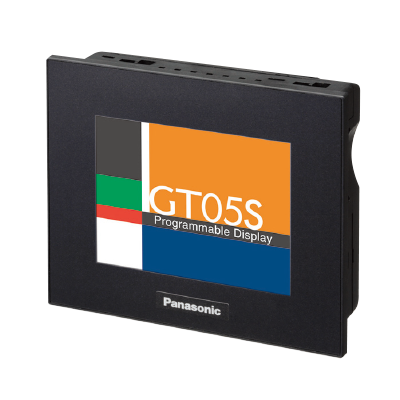

GT05 (종료품)

다운로드

  • 수주 종료 정보

  • 사양

  • 치수도

수주 종료

종료 시기

2024년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

------------------------------ Tab1 showing ------------------------------

수주 종료 정보

【주의】
아래 옵션은 계속 판매하고 있습니다.

품명화면 사이즈주문 품번
Terminal GTWIN Ver.3
※1		일본어판Terminal GTWIN CD-ROMAIGSGT7JP
영어판Terminal GTWIN CD-ROMAIGSGT7EN

※1. GT703/GT704/GT707 이외의 기존 GT 시리즈에서는 일부 지원되지 않는 기능을 포함합니다.

케이블

■24V DC

통신 방식연결 케이블PLC
RS232C

AIGT8162


품번 : AIGT8162
PLC 연결 케이블(2m) 미니 DIN 5핀 나선(3개)+실드선
AIGT8165(5m)도 있습니다.		당사 FP 시리즈
(FP7/FP0H/FP-XH 제외)※1
RS422/RS485

AIGT8175


품번 : AIGT8175
PLC 연결 케이블(5m) 미니 DIN 8핀 나선(4개)+실드선		(주)미쓰비시 전기 제조 FX 시리즈
RS232C

AIP81842


품번 : AIP81842 PLC 연결 케이블(2m) D-SUB핀 나선(6개)		FP2/FP2SH COM 포트,
D-SUB 9핀 예
컴퓨터 커뮤니케이션 유닛

※1. FP7/FP0H/FP-XH 시리즈와는 시판 중인 낱개선 케이블로 연결할 수 있습니다.

옵션

【주의】
아래 옵션은 계속 판매하고 있습니다.

GT05용
전면 보호 시트

10개입(별매)
주문 품번 : AIG05800

GT05용
방수 패킹

방수 패킹(교환용)
10개입
본체에 1세트 동봉되어 있습니다.
주문 품번 : AIG05810

GT05용
설치 브래킷

설치 브래킷 5세트
(2개/세트)
본체에 1세트 동봉되어 있습니다.
주문 품번 : AIGT28321

보수용 커넥터

통신・전원용 커넥터 5개입
본체에 1세트 동봉되어 있습니다.
주문 품번 : AIGT084

백업 전지

주문 품번 : AFPX-BATT

------------------------------ Tab2 showing ------------------------------

사양

항목GT05MGT05S
RS232CRS422RS232CRS422
적합 규제CE 마킹(EMC 지령, RoHS 지령)(일부 기종 제외), UKCA 마킹(EMC 규칙, RoHS 규칙)(일부 기종 제외)
정격 전원24V DC
동작 전압 범위21.6~26.4V DC
소비 전력2.4W 이하3.6W 이하
전원부 절연 방식트랜스 절연
사용 주위 온도0~50℃
사용 주위 습도20~85%RH(25℃에서 결로되지 않을 것)
보관 주위 온도-20~60℃
보관 주위 습도10~85%RH(25℃에서 결로되지 않을 것)
내구 진동10~55 Hz(주기 1분간)  복진폭 0.75mm X, Y, Z 각 방향 10분간
내구 충격98m/s2 이상 X, Y, Z 각 방향 4회
내중첩 노이즈1,000V [P-P] 이상 펄스폭 50ns, 1μs 전원 단자 간(노이즈 시뮬레이터에 따름)
내환경성IP65(초기 상태에서)※1
질량약 230 g
표시부표시 소자TFT 흑백 LCD※2TFT 컬러 LCD※3
도트 수320(W)×240(H) 도트
표시색2색(흑색/백색)4,096색
유효 표시 치수(mm)70.6(W)×52.9(H)mm70.3(W)×52.7(H)mm
백라이트3색 LED(백색/적색/분홍색)백색 LED
기능표시 가능
폰트 종류		고정(GTWIN) : 1/4각(8×8), 반각(16×8), 전각(16×16) 가로 세로 각 1, 2, 4배 표시 가능
True Type(GTWIN) : 10~240도트
Windows(R) : 10~240도트
표시 가능
문자 종류		한국어, 영어, 일본어, 중국어 간자체, 중국어 번자체, 독일어, 프랑스어, 스페인어, 이탈리아어, 터키어, 러시아어, 베트남어
표시 가능 도형직선, 연속 직선, 사각형, 원, 타원, 원호, 타원호, 부채꼴, 긴 부채꼴, 둥근 사각형, 비트맵
등록 가능
화면수※4		약 240화면약 180화면
지정 가능 화면 No.기본 화면 : No.0~3FF, 키보드 화면 : No.0~7
부품 기능메시지, 램프, 스위치, 기능 스위치, 데이터, 막대 그래프, 시계, 키보드, 꺾은선 그래프, 알람 목록, 알람 이력, 커스텀(메시지, 램프, 스위치)
기타 기능레시피 기능, 스크롤 표시 기능, 디바이스 쓰기 기능, 표시 언어 변환 기능, GT 링크 기능, 조작자 보안 기능, 데이터 로깅, SD 레시피
시계 기능본체에 시계 내장(PLC 시계를 참조해서 표시도 가능)
※별도로 백업 전지(AFPX-BATT)를 구입해 주십시오.
콘트라스트 조정콘트라스트 조정 불필요
버저장착
자동 통신 설정상대 기기에서 응답이 없을 경우, 자동으로 통신 속도 변경
디버그 기능PC와 PLC 사이에 GT를 삽입하여 PC와 PLC를 직접 연결하지 않고 디버그 가능
화면 작성전용 소프트웨어를 사용 [호환 OS : Windows®2000/XP/Vista/7/8/8.1/10]※5
터치 스위치 분해능레이아웃 프리(최소 8도트)
터치 스위치 조작력0.8N 이하
터치 스위치 수명100만회 이상(25℃에서)
COM.
포트		통신 규격RS232C 준거RS422/RS485 준거RS232C 준거RS422/RS485 준거
외부 기기와의
통신 조건		전송 속도 9,600bps · 19,200bps · 38,400bps · 57,600bps · 115,200bps
데이터 비트 7bit · 8bit / 패리티 없음 · 홀수 · 짝수 / 정지 비트 1bit
프로토콜당사 FP 시리즈 대응/범용 시리얼 대응/타사 PLC
(제조사 및 기종은 각사 PLC 대응표를 참조해 주십시오)
커넥터커넥터 단자대(8핀)
화면 데이터
전송용
인터페이스		통신 규격USB 1.1
프로토콜당사 전용 프로토콜
커넥터USB TYPE-B
사용자
메모리		메모리F-ROM
용량2 Mbyte12 Mbyte
메모리
백업		메모리SRAM
백업 전지리튬 전지(교환식) AFPX-BATT　※본체에는 동봉되어 있지 않습니다.

※1: 패널 설치 시 전면부에 관한 보호 구조입니다. 단, 고객의 여러 가지 환경에서의 사용을 보증하는 것은 아닙니다.
재설치의 경우는 방수 패킹을 교환해 주십시오.

※2: 2016년 3월 생산분부터 STN 액정에서 TFT 액정으로 변경되었습니다.

※3: 2011년 12월 생산분부터 STN 액정에서 TFT 액정으로 변경되었습니다.

※4: 등록 가능 화면수는 등록 내용에 따라 변동됩니다.

※5:  Windows®7/Windows®8/Windows®10을 제외하고 64bit판에는 호환되지 않습니다. Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에 대한 등록상표 또는 상표입니다.

UL / c-UL 적합 규격

UL / c-UL 파일 No.E96300
UL 규격 No.UL508

------------------------------ Tab3 showing ------------------------------

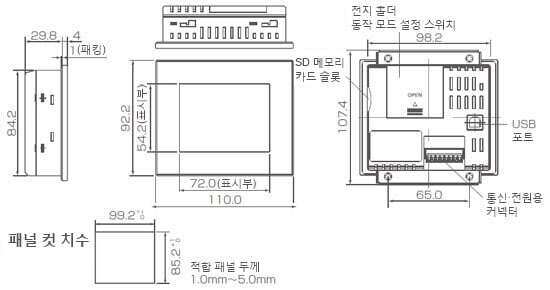

치수도

단위mm

외형 치수도
