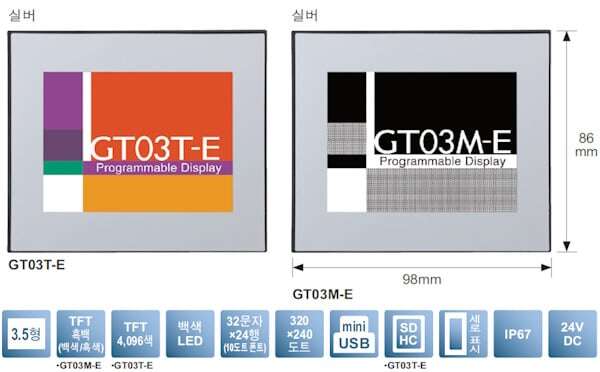

GT03-E (종료품)

다운로드

  • 수주 종료 정보

  • 사양

  • 치수도

  • PLC 대응표

수주 종료

종료 시기

2025년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

수주 종료 정보

사양

품명GT03M-EGT03T-E
품번AIG03MQ03DEAIG03MQ05DEAIG03TQ13DEAIG03TQ15DE
적합 규제CE 마킹(EMC 지령, RoHS 지령)(일부 기종 제외), UKCA 마킹(EMC 규칙, RoHS 규칙)(일부 기종 제외)
통신 포트RS232CRS422/RS485RS232CRS422/RS485
정격 전원24V DC
동작 전압 범위21.6 ~ 26.4V DC
소비 전력1.9W 이하3.1W 이하
전원부 절연 방식-
사용 주위 온도-20~+60℃※1
사용 주위 습도10~90%RH(25℃에서), 결로되지 않을 것
보관 주위 온도-20~+60℃
보관 주위 습도10~90%RH(25℃에서), 결로되지 않을 것
내진동5~8.4Hz 편진폭 3.5mm 8.4~150Hz 가속도 9.8m/s2 X, Y, Z 각 방향 10회 소인(1옥타브/min)
내충격147m/s2 X, Y, Z 각 방향 3회
내중첩 노이즈1,000V [P-P] 이상 펄스폭 50ns, 1μs 전원 단자 간(노이즈 시뮬레이터에 따름)
내환경성IP67(초기 상태에서)  패널 화면에서만 방진 · 방수(접촉면에 방수 패킹 사용)※2
질량약 170g

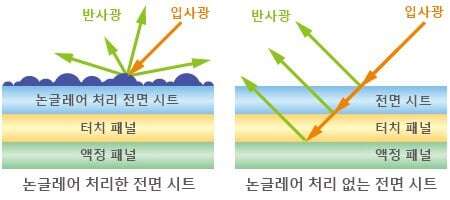

표시부표시 소자TFT 흑백 LCDTFT 컬러 LCD
도트수320(W)×240(H) 도트
표시색2색(흑색/백색, 16계조)4,096색
유효 표시 치수70.6(W)×52.9(H)mm
백라이트 방식백색 ＬED
기능표시 가능
폰트 종류		고정(GTWIN) : 1/4각(8×8), 반각(16×8), 전각(16×16) 가로 세로 각 1, 2, 4, 8배 표시 가능
True Type(GTWIN) : 10~240 도트  Windows® : 10~240 도트
표시 가능 문자 종류일본어, 영어, 중국어 간자체, 중국어 번자체, 한국어, 독일어, 이탈리아어, 스페인어, 프랑스어, 터키어, 러시아어, 베트남어
표시 가능 도형직선, 연속 직선, 사각형, 원, 타원, 원호, 타원호, 부채꼴, 긴 부채꼴, 둥근 사각형, 비트맵
등록 가능 화면수※3약 230약 180
지정 가능 화면 No.기본 화면 : No.0~3FF  키보드 화면 : No.0~7  로그인 화면 : No.0~F
부품 기능메시지, 램프, 스위치, 기능 스위치, 데이터, 막대 그래프, 시계, 키보드, 꺾은선 그래프, 알람 리스트, 알람 이력, 커스텀(메시지, 램프, 스위치)

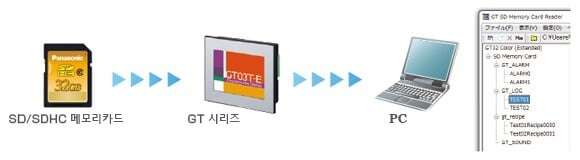

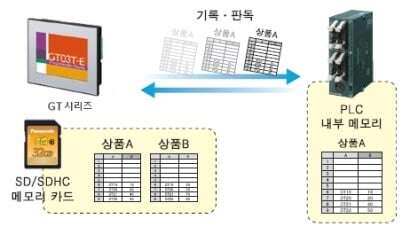

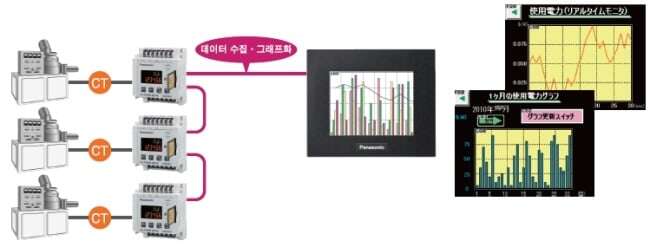

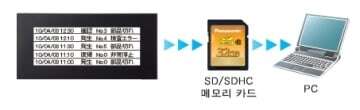

기타 기능레시피 기능, 스크롤 표시 기능, 디바이스 쓰기 기능, PLC 복수 연결 기능, FP 모니터 기능, 표시 언어 전환 기능, GT 링크 기능, 오퍼레이션 보안 기능, 데이터 로깅 기능, SD 레시피 기능※4
시계 기능PLC 시계를 참조해서 표시본체에 시계 내장(PLC 시계를 참조해서 표시도 가능)
※별도로 백업 전지(AFPX-BATT)를 구입해 주십시오.
백라이트 휘도 조정메뉴 화면, GTWIN 본체 환경 설정, PLC에서 설정 가능
콘트라스트 조정콘트라스트 조정 불필요
버저장착
자동 통신 설정상대 기기에서 응답이 없을 경우, 자동으로 통신 속도를 변경
Through 기능PC와 PLC 사이에 GT를 삽입하여 PC와 PLC를 직접 연결하지 않고 디버그 가능
화면 작성전용 소프트웨어 사용  대응 OS : Windows®2000/XP/Vista/7※5
터치 스위치 분해능레이아웃 프리(최소 8도트)
터치 스위치 조작력0.8N 이하
터치 스위치 수명100만회 이상(25℃에서)
COM
포트		통신 규격RS232C 준거RS422/RS485
준거		RS232C 준거RS422/RS485 준거
외부 기기와의
통신 조건		전송 속도9,600bps · 19,200bps · 38,400bps · 57,600bps · 115,200bps
데이터 비트 7bit · 8bit/패리티 없음 · 홀수 · 짝수/정지 비트 1bit
프로토콜당사 FP 시리즈 대응 / 범용 시리얼 대응 / 타사 PLC
(메이커 · 기종은 각 사 PLC 대응표를 참조해 주십시오)
커넥터커넥터 단자대(8핀)
화면 데이터
전송용
인터페이스		통신 규격USB1.1
PC와의 통신 조건-
프로토콜당사 전용 프로토콜
커넥터USB Mini B
Ethernet 포트-
사용자
메모리		메모리F-ROM
용량6Mbyte12Mbyte
메모리
백업		메모리-SRAM
백업 전지-리튬 전지(교환식) AFPX-BATT
※본체에 동봉되어 있지 않습니다.

※1: 가로 설치 · 세로 설치 및 전지 사용 시에는 -20~+55℃의 범위에서 사용하여 주십시오.

※2: 패널 설치 시 전면부 보호 구조입니다. 단, 고객님의 모든 환경에서 사용을 보증하지는 않습니다. 재설치할 경우는 방수 패킹을 교환해 주십시오.

※3: 등록 가능 화면수는 등록 내용에 따라 변동됩니다.

※4: GT03M-E는 알람 이력 기능이 없습니다.

※5: 데이터 로깅 기능, SD 레시피 기능은 SD/SDHC 메모리카드 슬롯 탑재 기종만 해당됩니다.

※6: Windows7을 제외하고, 64bit판에는 대응하지 않습니다. Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에 대한 등록상표 또는 상표입니다.

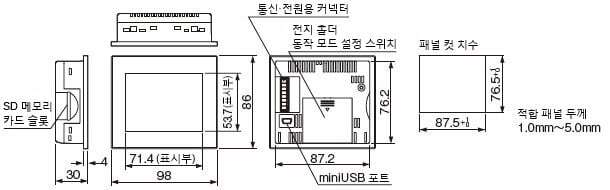

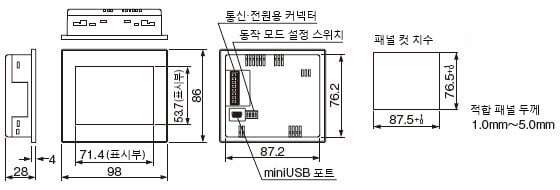

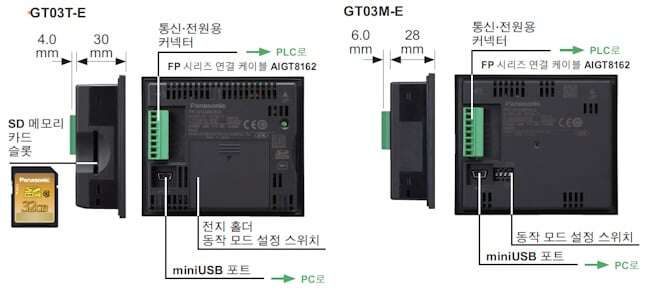

치수도

  • 단위mm

GT03M-E

GT03M-E

GT03T-E

GT03T-E

PLC 대응표

회사명시리즈명기종RS232C 타입RS422/RS485
타입※2
파나소닉 디바이스
ＳＵＮＸ		FP 시리즈FP7◎○
FP0H◎○
FP-X◎○
FP-X0◎○
FPΣ◎○
FP-e◎○
FP0◎○
FP0R◎○
FP2◎○
FP2SH◎○
미쓰비시 전기※1FX 시리즈FX0N○◎
FX1S○◎
FX1N○◎
FX1NC○◎
FX2N○◎
FX2NC○◎
FX3UC○◎
FX3U○◎
FX3G○◎
FX3GC ◎
Q 시리즈Q00CPU◎
Q01CPU◎
Q00JCPU○
Q00HCPU○
Q00UJCPU◎
Q26UDHCPU○○
Q25HCPU◎
Q12HCPU◎
Q06HCPU◎
Q02HCPU◎
Q02CPU◎
A 시리즈A1N○
A2N○
A3N○
A1S○
A1SJ○
A2SH○
A1SH○
A2CCPU24◎
L 시리즈L26CPU-BT○○
L02SCPU◎○
오므론※1C 시리즈C200H○
C200HS◎
C500○
C500F○
C1000H○
C2000○
C2000H○
C1000HF○
C20H◎
C28H◎
C40H◎
C120○
C120F○
CQM1-CPU42◎
SRM1-C02◎
CPM2A◎
CPM1-20CDR-A○
CQM1H-CPU21◎
CPM2C◎
CPM2B◎
α 시리즈C200HE-CPU32(-Z)○
C200HG-CPU33(-Z)○
C200HG-CPU53(-Z)○
C200HX-CPU34(-Z)○
C200HX-CPU54(-Z)○
C200HE-CPU42(-Z)◎
C200HG-CPU43(-Z)◎
C200HG-CPU63(-Z)◎
C200HX-CPU44(-Z)◎
C200HX-CPU64(-Z)◎
C200HX-CPU65-Z◎
C200HX-CPU85-Z◎
CV 시리즈CV500◎
CV1000◎
CVM1◎
CS1 시리즈CS1H-CPU67◎
CS1H-CPU66◎
CS1H-CPU65◎
CS1H-CPU64◎
CS1H-CPU63◎
CS1G-CPU45◎
CS1G-CPU44◎
CS1G-CPU43◎
CS1G-CPU42◎
CJ 시리즈CJ1H◎
CJ1M◎
CJ1G◎
CJ2H◎
CP1 시리즈CP1H○
CP1L○
CP1E◎※4○
도시바 기계※1TC mini 시리즈 ◎
RS232 포트를 탑재한 기종		◎
RS485 포트를 탑재한 기종
요코가와 전기※1FA-M3 시리즈F3SP59-7S◎
F3SP58-6S◎
F3SP58-6H◎
F3SP53-4S◎
F3SP53-4H◎
F3SP38-6S◎
F3SP38-6N◎
F3SP35-5N◎
F3SP28-3S◎
F3SP28-3N◎
F3SP25-2N◎
F3SP21-0N◎
키엔스※1KV Nano 시리즈 ◎
KV 시리즈KV-10/16/24/40◎
KV700◎○
KV1000◎○
KV3000◎○
KV5000○○
히타치 생산 시스템※1EH-150 EHV 시리즈EHV-CPU128◎◎
EHV-CPU64◎◎
EHV-CPU32◎◎
EHV-CPU16◎◎
EH150 시리즈EH-CPU104A◎◎
EH-CPU208A◎◎
EH-CPU316A◎◎
EH-CPU516◎◎
EH-CPU548◎◎
MICRO-EH 시리즈10점
14점◎
20점◎
23점◎◎
28점◎◎
40점◎
64점◎
Web 컨트롤러10점◎
23점◎◎
Rockwell Automation
(ALLEN-BRADLEY)※1
DF 프로토콜 대응 기종		MicroLogix 시리즈MicroLogix500◎
MicroLogix1000◎
MicroLogix1100◎
SLC 500 시리즈SLC 5/03◎
SLC 5/04◎
시멘스※1S7-200 시리즈CPU222○◎
CPU216○◎
CPU215○◎
CPU214○◎
CPU212○◎
LG 산전※1MASTER-K 시리즈80S◎
200S◎
300S○
1000S○
Modbus※1RTU 프로토콜 대응 기종※3◎◎
범용 시리얼당사 전용 프로토콜※3◎◎

2016년 11월에 완료된 평가를 기재하고 있습니다.

※1: 당사 FP 시리즈 이외의 PLC에서는 사용할 수 있는 디바이스의 종류와 어드레스에 제한이 있는 경우가 있습니다.
자세한 사항은 매뉴얼을 참조해 주십시오.

※2: RS485에서 상대 기기와의 송신/수신 타이밍에 따라 통신할 수 없는 경우가 있습니다.

※3: 상대 기기를 특정할 수 없으므로 사용하는 기기에서 실기 확인해 주십시오.

※4: RS232C 포트를 탑재한 기종

◎ : PLC의 CPU 유닛 본체에 직접 연결할 수 있습니다.

○ : 통신 유닛이나 신호 변환 케이블 등을 사용하여 연결할 수 있습니다.
(예: 미쓰비시 Q 시리즈는 계산기 링크 유닛 QJ71C24N 혹은 QJ71C24N-R2가 필요합니다)

× : 연결할 수 없습니다.

공백 : 평가하지 않습니다.

최신 툴 소프트웨어 "Terminal GTWIN"의 HELP 또는 사용 가능 디바이스나 어드레스 등 자세한 내용은 'GT 시리즈 타사 PLC 연결 매뉴얼'을 참조해 주십시오.
※당사 프로그래머블 표시기와 PLC 연결 방법을 게재하고 있습니다.
