GT02
다운로드
-
기본 정보
-
주문 가이드
-
옵션
-
사양
-
치수도
-
소프트웨어
-
PLC 대응표
일부 수주 종료
종료 시기
2024년09월30일
SD 메모리카드 슬롯 부착 타입
수주 종료 예정
종료 시기
2025년09월30일
SD 메모리카드 슬롯 미부착 타입
------------------------------ Tab1 showing ------------------------------
기본 정보

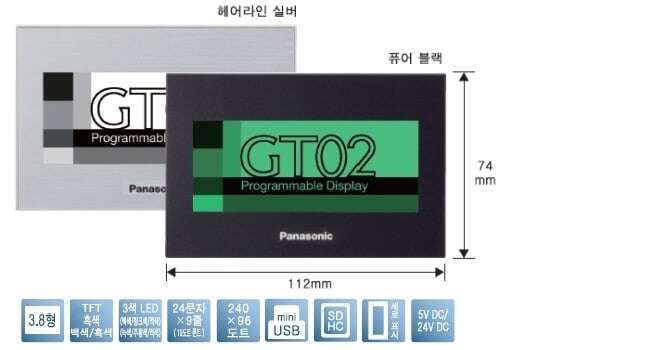

특징
● GT 시리즈는 전면 보호 시트를 별도로 판매하고 있습니다.
3.8형 고콘트라스트 흑백 액정으로 최고 수준의 가시성
조잡한 점과 선이 보이지 않는 아날로그 터치 방식의 선명한 표시부
밝은 LED 백라이트 채택, 3색 표시로 설비의 상황을 알립니다.
녹색 / 주황색 / 적색 타입과, 백색 / 분홍색 / 적색 타입의 2종류로 유용성과 가시성을 양립했습니다.

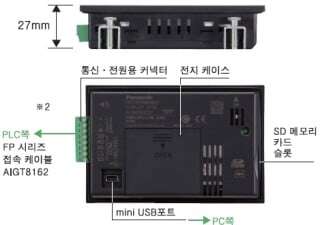

클래스 최초 SD / SDHC 메모리카드 슬롯 탑재 ※1
GT02M2, GT02G2 타입은 SD / SDHC 메모리카드 슬롯 탑재.
화면 데이터 복사 및 백업, 복구가 간단합니다.
※1:CLASS10 최대 용량 32GB까지 가능
miniUSB 인터페이스 표준 탑재
USB 케이블의 Through 기능에도 대응하고, PLC 및 GT와 동시 디버그가 가능합니다.
스위치와 문자의 크기 및 배치를 자유롭게
최소 8×8 도트의 스위치를 1 도트 단위로 이동 가능. 또 즐겨쓰는 폰트를 원하는 크기(10~96 도트)로 표시할 수 있습니다.
IP67 대응, 신브래킷 대응
좁은 장소에서는 세로 표시 가능
폭이 좁은 장소도 설치 가능하여 시스템 설계의 자유도 향상
파나소닉 인더스트리라서 가능한
SD Solutions
SD로 연결하고, SD로 확장한다.
깔끔한 표시와 읽기 쉬운 문자 등 질적 향상이 두드러진 소형 패널은 이제 당연한 시대가 되었습니다.
그리고 자연스럽게 이어지는 흐름은 PC나 기타 기기와 연결해서 "얼마나 쉽게 사용할 수 있는가", 또 "얼마나 편리해질까"라는 생각입니다.
그래서 파나소닉 인더스트리의 터치 패널이 필요합니다.
SD 메모리카드로 데이터를 주고받거나 저장해서 새로운 용도를 개척하는 등
터치 패널의 신시대에 어울리는 GT 시리즈를 제안합니다.
PC 없이 PLC 프로그램 전송
SD/SDHC 메모리카드로 GT 화면 프로그램뿐만 아니라 PLC 래더 프로그램도 변경할 수 있게 되었습니다.
SD/SDHC 메모리카드만 사용하면 "누구나 간단하게" 프로그램을 수정할 수 있습니다.
※FP7/FP0H를 제외한 당사 FP 시리즈
SD 카드 데이터 불러오기 기능
SD 메모리카드 슬롯을 탑재한 GT 본체에 삽입된 SD 메모리카드의 로깅 데이터 등을 USB로 연결해 PC로 불러올 수 있습니다.
USB 포트로 불러오기 하는 경우, GT_SD_Reader 소프트웨어가 설치되어 있어야 합니다. 소프트웨어는 Terminal GTWIN(Ver.2.E1~)과 동시에 설치됩니다.
GT703 / GT704의 경우, Ethernet 포트에서 PC의 FTP 클라이언트 소프트웨어로 불러올 수도 있습니다. 이 경우, 미리 GT본체에 FTP 서버 기능이 설정되어 있어야 합니다.
SD 로깅 기능으로 "간단한 시각화"를 제안
에코 파워미터의 전력값 등을 자동으로 수집해 그 자리에서 그래프화, 신속한 문제 해결 가능
- GT 본체에서 SD/SDHC 메모리카드로 전력값 등 데이터를 수집하고, 로깅 데이터를 그래프로 표시할 수 있습니다.
표시용 PC 또는 데이터 수집용 데이터 로거 없이 "시각화"를 실현합니다. - 그래프 표시는 막대 그래프와 꺾은선 그래프를 최대 8개까지 혼재시킬 수 있습니다.
- 로깅 데이터 저장용 트리거 조건은 3종류에서 선택할 수 있습니다.
(1)시각 지정 (2)일정 주기(1초~24시간) (3)조건 지정 - SD/SDHC 메모리카드이므로 대용량 데이터를 저장하거나 휴대할 수도 있습니다.
SD 레시피 기능
다품종 생산 시 레시피 데이터를 최대 64품종 · 4,096 디바이스까지 PC에서 간단하게 설정할 수 있습니다.
작성한 레시피 데이터는 SD/SDHC 메모리카드에 저장하고, 지정된 데이터를 PLC에 기록 · 판독할 수 있습니다.
알람 이력 SD 저장
GT 내부 메모리에 축적된 알람 이력을 SD에 저장할 수 있으므로, PC로 트러블을 관리할 수 있어 관리가 간단해집니다.

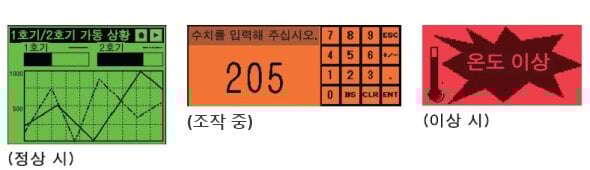

3색 LED 백라이트로 기계 상태를 한눈에 파악
흑백 타입은 3색 LED 백라이트로 상태를 표시할 수 있습니다. 예를 들어 정상 운전에는 녹색, 조작 중에는 주황색, 이상 시에는 적색 등으로 나누어 작업 상태를 한눈에 파악할 수 있습니다.
※: GT03M-E, GT32M-E, GT32M-R, GT02L 제외
화면 디자인 자유도 향상!
GT 시리즈는 아날로그 터치 방식을 이용해 1 도트 단위의 부품 · 문자를 배치할 수 있고, Windows 폰트를 채택하여 다양한 문자 크기(10~240 도트)로 화면을 자유롭게 설계할 수 있습니다.
※기종에 따라 최대 크기는 다릅니다.
그래프 기능
그래프 표시는 막대 그래프와 꺾은선 그래프를 최대 8개까지 혼재시킬 수 있습니다.
좁은 장소에는 세로 표시
세로로 표시할 수 있으므로, 폭이 좁은 공간에 설치할 수 있습니다. 시스템 설계 자유도를 향상시켜 소형화가 가능합니다. 또한 설치 장소가 없는 슬림한 장치에도 대응합니다.
스크롤 표시 기능
화면 하단에 최대 64자(전각)의 메시지를(128종류) 스크롤 표시할 수 있습니다.
멀티 기능 스위치
여러 값을 세트해서 화면을 변경하는 등 다양한 동작이 가능해졌습니다.
FP 모니터 기능을 탑재[FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e]
※FP7은 대상에서 제외
5개의 편리한 기능으로 GT와 당사 FP 시리즈 PLC 사이의 친화성이 더욱 향상되었습니다.
- 디바이스 모니터(FP 시리즈가 보유하는 디바이스 표시값과 변경이 가능합니다. 3가지 모드를 준비했습니다)
- Easy Monitor : 간단히 모니터를 하고 싶을 경우에 사용합니다. 1종류의 디바이스를 지정하면 연속으로 표시되고 변경도 가능합니다.
- Entry Monitor : 여러 종류의 디바이스를 한 번에 보고 싶을 경우에 사용합니다. 표시하고 싶은 디바이스를 1개씩 등록할 수 있고 변경도 가능합니다.
- Forced On/Off : 강제로 출력을 ON/OFF 하고 싶을 경우에 사용합니다. 출력을 제어하고 싶은 디바이스를 1개씩 설정할 수 있습니다.
- 시스템 레지스터 모니터(시스템 레지스터값 표시와 변경을 할 수 있습니다)
시스템 레지스터 No.를 지정하여 시스템 레지스터값을 표시하고 변경도 할 수 있습니다. - 공유 메모리 모니터(공유 메모리값을 표시할 수 있습니다)
슬롯 No.·뱅크 No.·어드레스를 지정하여 공유 메모리값을 표시할 수 있지만 변경은 할 수 없습니다. - 에러 모니터(FP 시리즈에서 발생하는 에러를 표시할 수 있습니다)
자가 진단 결과, 에러 코드, 에러 플래그를 표시할 수 있고, 에러를 해결할 수 있습니다. - 패스워드 설정(FP 시리즈의 프로그램을 읽고 쓰는 보호용 패스워드를 설정할 수 있습니다)
FP 시리즈의 패스워드 프로텍트 기능인 패스워드 등록과 해지가 가능합니다.
당사 FP 시리즈 PLC와 GT 여러 대를 연결 가능(RS485 타입)
GT 링크 기능
통신 프로그램 없이 당사 PLC 1대로 최대 32대의 GT를 연결할 수 있습니다. 반송 라인 등 멀리 떨어진 장소에서도 동일한 화면을 조작할 수 있으며, 또한 PLC 설치 대수를 줄여 생산 공정 비용을 낮출 수 있습니다.
※1: 연결 대수 증가에 따라 반응 속도가 느려집니다. 실제 기기로 확인해 주십시오.
※2: 1:1 연결에 비해 응답 시간이 상대적으로 길어집니다.
충분한 성능을 얻을 수 있는지 시스템 설계 시 평가해 주십시오.
PLC 복수 연결 기능
GT 1대로 최대 31대의 PLC와 연결할 수 있습니다. 여러 라인의 진척 상황을 GT 1대로 집중 감시하거나 조작할 수 있습니다.
※1: PLC 간 데이터 링크에는 사용할 수 없습니다.
※2: 1:1 연결에 비해 응답 시간이 상대적으로 길어집니다.
충분한 성능을 얻을 수 있는지 시스템 설계 시 평가해 주십시오.
패스워드 관리를 통한 보안 강화
패스워드 보호 · 오퍼레이션 보안 기능으로 본체 데이터 자산을 보호하거나 패스워드를 이용해 조작 권한을 관리할 수 있습니다.
패스워드 보호 기능
패스워드로 본체 화면 데이터의 업로드를 제한해서 본체 데이터 자산을 보호합니다.
오퍼레이션 보안 기능
오퍼레이터별(최대 64)로 패스워드를 설정할 수 있고, 최대 16레벨까지 부품별로 표시 · 조작을 제한 설정할 수 있습니다. 등록 사용자 · 패스워드도 본체에서 변경할 수 있습니다.
Through 기능으로 현장 작업의 효율화
GT와 당사 PLC FP 시리즈로 통신하면서 GT의 화면 데이터 전송과 PLC의 디버그를 동시에 실행할 수 있습니다.
표시 언어를 간단하게 전환
기존에는 언어별로 화면 작성이 필요했는데, 표시 언어 전환 기능에서는 각 부품별로 여러 언어(최대 16)를 동시에 등록할 수 있습니다.
Microsoft Excel로 문자열을 간단하게 편집하고 불러올 수 있습니다.
디바이스 기록
PLC 상태 및 화면 No.를 통해 PLC 데이터를 변경하거나 비트를 ON/OFF 할 수 있습니다.
또한 디바이스 간에 사칙 연산도 가능합니다.
※화면 내 표시기는 대표 기종입니다.
------------------------------ Tab2 showing ------------------------------
주문 가이드
수주 종료 예정품(2025년 9월 30일 종료 예정)
【종료 품번】
SD 카드 슬롯이 없는 타입
자세한 내용은 수주 종료(예정)품 일람에서 확인해 주십시오.
수주 종료 (2024년 9월 30일 종료)
【종료 품번】
SD 카드 슬롯이 있는 타입
자세한 내용은 수주 종료(예정)품 일람에서 확인해 주십시오.
【주의】
아래 옵션은 계속 판매하고 있습니다.
품명 | 화면 사이즈 | 주문 품번 | |
---|---|---|---|
Terminal GTWIN Ver.3 ※2 | 영어판 | Terminal GTWIN CD-ROM | AIGSGT7EN |
※1: Terminal GTWIN Ver.1을 Ver.2로 업그레이드합니다.
※2: GT703/GT704/GT707 이외의 기존 GT 시리즈에서는 일부 지원되지 않는 기능을 포함합니다.
케이블
■5V DC
통신 방식 | 연결 케이블 | PLC |
---|---|---|
RS232C | 품번 : AIGT8142※ PLC 연결 케이블(2m) 미니 DIN 5핀 나선(4개)+실드선 | 당사 FP 시리즈 (FP7/FP0H/FP-XH 제외)※1 |
RS422/RS485 | 품번 : AIGT8152※ PLC 연결 케이블(2m) 미니 DIN 8핀 나선(6개)+실드선 | (주)미쓰비시 전기 제조 FX 시리즈 |
※본 케이블은 GT 시리즈(5V DC)용으로, Tool 포트에서 전원을 공급하도록 되어 있습니다.
※1: FP7/FP0H/FP-XH 시리즈와는 시판 중인 낱개선 케이블로 연결할 수 있습니다.
■24V DC
통신 방식 | 연결 케이블 | PLC |
---|---|---|
RS232C | 품번 : AIGT8162 PLC 연결 케이블(2m) 미니 DIN 5핀 나선(3개)+실드선 AIGT8165(5m)도 있습니다. | 당사 FP 시리즈 (FP7/FP0H/FP-XH 제외)※1 |
RS422/RS485 | 품번 : AIGT8175 PLC 연결 케이블(5m) 미니 DIN 8핀 나선(4개)+실드선 | (주)미쓰비시 전기 제조 FX 시리즈 |
RS232C | 품번 : AIP81842 PLC 연결 케이블(2m) D-SUB핀 나선(6개) | FP2/FP2SH COM 포트, D-SUB 9핀 예 컴퓨터 커뮤니케이션 유닛 |
※1: FP7/FP0H/FP-XH 시리즈와는 시판 중인 낱개선 케이블로 연결할 수 있습니다.
------------------------------ Tab3 showing ------------------------------
옵션
【주의】
아래 옵션은 계속 판매하고 있습니다.
전면 보호 시트
10장입(별매)
주문 품번:AIG02800
GT02L/GT02/GT703용
방수 패킹
방수 패킹(교환용)
10장입
본체에 1장 동봉되어 있습니다.
주문 품번:AIG02810
GT02L/GT02/GT03-E/GT12
GT703/GT704용 설치 브래킷
설치 브래킷
5세트(4개/세트)
본체에 1세트 동봉되어 있습니다.
주문 품번:AIG12830
보수용 커넥터
통신・전원용 커넥터
5개입
본체에 1세트 동봉되어 있습니다.
주문 품번 : AIGT084
백업 전지
주문 품번 : AFPX-BATT
권장 핸디 조작 BOX(SUS 주식 회사)
<<대응 예>>
|
|
|
------------------------------ Tab4 showing ------------------------------
사양
항목 | GT02 | ||||
---|---|---|---|---|---|
RS232C | RS422/RS485 | RS232C | RS422/RS485 | ||
적합 규제 | CE 마킹(EMC 지령, RoHS 지령)(일부 기종 제외), UKCA 마킹(EMC 규칙, RoHS 규칙)(일부 기종 제외) | ||||
정격 전원 | 5V DC | 24V DC | |||
동작 전압 범위 | 4.5~5.5V DC | 21.6~26.4V DC | |||
소비 전력 | 1W 이하 | 1.9W 이하 | |||
전원부 절연 방식 | - | ||||
사용 주위 온도 | 0~50℃ | ||||
사용 주위 습도 | 20~85%RH(25℃에서 결로되지 않을 것) | ||||
보관 주위 온도 | -20~60℃ | ||||
보관 주위 습도 | 10~85%RH(25℃에서 결로되지 않을 것) | ||||
내구 진동 | 5~8.4Hz 편진폭 3.5mm 8.4~150Hz 가속도 9.8m/s2 X, Y, Z 각 방향 10회 소인(1옥타브/min) | ||||
내구 충격 | 147 m/s2 X, Y, Z 각 방향 3회 | ||||
내중첩 노이즈 | 1,000V [P-P] 이상 펄스폭 50ns, 1μs 전원 단자간(노이즈 시뮬레이터에 따름)※1 | ||||
내환경성 | IP67(초기 상태에서)※2 | ||||
질량 | 약 170 g | ||||
표 시 부 | 표시 소자 | TFT 흑백 LCD※3 | |||
도트수 | 240(W)×96(H) 도트 | ||||
표시색 | 2색(흑색/백색) | ||||
유효 표시 치수(mm) | 88.5(W)×35.4(H) | ||||
백라이트 방식 | GT02G : 3색 LED(녹색/주황색/적색) GT02M : 3색 LED(백색/분홍색/적색)※교환 불필요 | ||||
기 능 | 표시 가능 폰트 종류 | 고정(GTWIN) : 1/4각(8×8), 반각(16×8), 전각(16×16) 가로 세로 각 1, 2, 4, 8배 표시 가능 True Type(GTWIN) : 10~96 도트 | |||
표시 가능 문자 종류 | 일본어, 영어, 한국어, 독일어, 프랑스어, 스페인어, 이탈리아어, 중국어 간자체, 중국어 번자체, 터키어 | ||||
표시 가능 도형 | 직선, 연속 직선, 사각형, 원, 타원, 원호, 타원호, 부채꼴, 긴 부채꼴, 둥근 사각형, 비트맵 | ||||
등록 가능 화면수※4 | 약 250 화면 | ||||
지정 가능 화면 No. | No.0~3FF | ||||
부품 기능 | 메시지, 램프, 스위치, 기능 스위치, 데이터, 막대 그래프, 시계, 키보드, 꺾은선 그래프, 알람 목록, 알람 이력※6, 커스텀(메시지, 램프, 스위치) | ||||
기타 기능 | 레시피 기능, 스크롤 표시 기능, 디바이스 쓰기 기능, 표시 언어 변환 기능 GT 링크 기능, 오퍼레이션 보안 기능, 데이터 로깅, SD 레시피※5 | ||||
시계 기능 | PLC의 시계를 참조하여 표시 | 본체에 시계 내장(PLC의 시계를 참조하여 표시 가능)※6 ※별도의 백업 전지(AFPX-BATT)를 구입하십시오. | |||
콘트라스트 조정 | 터치 패널 조작으로 콘트라스트 조정 가능 | ||||
자동 통신 설정 | 상대 기기에서 응답이 없을 경우, 자동으로 통신 속도를 변경 | ||||
디버그 기능 | PC와 PLC 사이에 GT를 삽입하여 PC와 PLC를 직접 연결하지 않고 디버그 가능 | ||||
화면 작성 | 전용 소프트웨어 사용. 호환 OS :Windows®2000/XP/Vista/7/8 ※7 | ||||
터치 스위치 분해능 | 레이아웃 프리(최소 8도트) | ||||
터치 스위치 조작력 | 0.8N 이하 | ||||
터치 스위치 수명 | 100만회 이상(25℃에서) | ||||
C O M 포 트 | 통신 규격 | RS232C 준거 | RS422 준거 | RS232C 준거 | RS422 준거 |
외부 기기와의 통신 조건 | 전송 속도 9,600bps · 19,200bps · 38,400bps · 57,600bps · 115,200bps | ||||
데이터 비트 7bit · 8bit 패리티 없음 · 홀수 · 짝수 정지 비트 1bit | |||||
프로토콜 | 당사 FP 시리즈 대응/범용 시리얼 대응/타사 PLC (제조사 · 기종은 각사 PLC대응표를 참조해 주십시오) | ||||
커넥터 | 커넥터 단자대(8핀) | ||||
T O O L 포 트 | 통신 규격 | USB 1.1 | |||
PC와의 통신 조건 | - | ||||
프로토콜 | 당사 전용 프로토콜 | ||||
커넥터 | USB Mini B | ||||
Ethernet 포트 | - | ||||
사용자 메모리 | F-ROM | ||||
메모리 용량 | 2Mbyte | ||||
메모리 백업 | 메모리 | - | SRAM | ||
백업 전지 | - | 리튬 전지(교환식) AFPX-BATT(본체에 동봉되어 있지 않습니다.)※8 |
※1: AIG02MQ03D, AIG02GQ02D는 당사 PLC 연결 케이블(AIGT8142)에 동봉된 페라이트를 장착했습니다.
※2: 패널 설치 시 전면부 보호 구조입니다. 단, 고객님의 모든 환경에서 사용을 보증하지는 않습니다. 재설치할 경우는 방수 패킹을 교환해 주십시오.
※3: 2017년 2월 생산분부터 STN 액정에서 TFT 액정으로 변경되었습니다.
※4: 등록 가능 화면 수는 등록 내용에 따라 변동됩니다.
※5: 메모리 백업 비대응 타입은 알람 이력 기능이 없습니다.
※6: 데이터 로깅 기능, SD 레시피 기능은 SD/SDHC 메모리카드 슬롯 탑재 기종에 한합니다.
※7: GT02M2, GT02G2 타입에 한해 대응합니다.
※8: Windows®7/Windows®8을 제외하고, 64bit판에는 대응하지 않습니다. Windows는 미국 Microsoft Corporation의 미국 및 기타 국가에 대한 등록상표 또는 상표입니다.
------------------------------ Tab5 showing ------------------------------

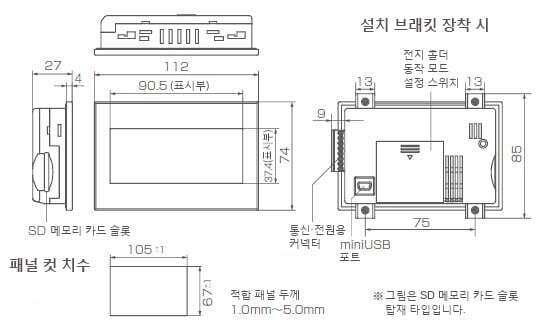

치수도
- 단위mm
외형 치수도
------------------------------ Tab6 showing ------------------------------
------------------------------ Tab7 showing ------------------------------
PLC 대응표
회사명 | 시리즈명 | 기종 | RS232C 타입 | RS422/RS485 타입※2 |
---|---|---|---|---|
파나소닉 디바이스 SUNX | FP 시리즈 | FP7 | ◎ | ○ |
FP0H | ◎ | ○ | ||
FP-X | ◎ | ○ | ||
FP-X0 | ◎ | ○ | ||
FPΣ | ◎ | ○ | ||
FP-e | ◎ | ○ | ||
FP0 | ◎ | ○ | ||
FP0R | ◎ | ○ | ||
FP2 | ◎ | ○ | ||
FP2SH | ◎ | ○ | ||
미쓰비시 전기※1 | FX 시리즈 | FX0N | ○ | ◎ |
FX1S | ○ | ◎ | ||
FX1N | ○ | ◎ | ||
FX1NC | ○ | ◎ | ||
FX2N | ○ | ◎ | ||
FX2NC | ○ | ◎ | ||
FX3UC | ○ | ◎ | ||
FX3U | ○ | ◎ | ||
FX3G | ○ | ◎ | ||
FX3GC | ◎ | |||
Q 시리즈 | Q00CPU | ◎ | ||
Q01CPU | ◎ | |||
Q00JCPU | ○ | |||
Q00HCPU | ○ | |||
Q00UJCPU | ◎ | |||
Q26UDHCPU | ○ | ○ | ||
Q25HCPU | ◎ | |||
Q12HCPU | ◎ | |||
Q06HCPU | ◎ | |||
Q02HCPU | ◎ | |||
Q02CPU | ◎ | |||
A 시리즈 | A1N | ○ | ||
A2N | ○ | |||
A3N | ○ | |||
A1S | ○ | |||
A1SJ | ○ | |||
A2SH | ○ | |||
A1SH | ○ | |||
A2CCPU24 | ◎ | |||
L 시리즈 | L26CPU-BT | ○ | ○ | |
L02SCPU | ◎ | ○ | ||
오므론※1 | C 시리즈 | C200H | ○ | |
C200HS | ◎ | |||
C500 | ○ | |||
C500F | ○ | |||
C1000H | ○ | |||
C2000 | ○ | |||
C2000H | ○ | |||
C1000HF | ○ | |||
C20H | ◎ | |||
C28H | ◎ | |||
C40H | ◎ | |||
C120 | ○ | |||
C120F | ○ | |||
CQM1-CPU42 | ◎ | |||
SRM1-C02 | ◎ | |||
CPM2A | ◎ | |||
CPM1-20CDR-A | ○ | |||
CQM1H-CPU21 | ◎ | |||
CPM2C | ◎ | |||
CPM2B | ◎ | |||
α 시리즈 | C200HE-CPU32(-Z) | ○ | ||
C200HG-CPU33(-Z) | ○ | |||
C200HG-CPU53(-Z) | ○ | |||
C200HX-CPU34(-Z) | ○ | |||
C200HX-CPU54(-Z) | ○ | |||
C200HE-CPU42(-Z) | ◎ | |||
C200HG-CPU43(-Z) | ◎ | |||
C200HG-CPU63(-Z) | ◎ | |||
C200HX-CPU44(-Z) | ◎ | |||
C200HX-CPU64(-Z) | ◎ | |||
C200HX-CPU65-Z | ◎ | |||
C200HX-CPU85-Z | ◎ | |||
CV 시리즈 | CV500 | ◎ | ||
CV1000 | ◎ | |||
CVM1 | ◎ | |||
CS1 시리즈 | CS1H-CPU67 | ◎ | ||
CS1H-CPU66 | ◎ | |||
CS1H-CPU65 | ◎ | |||
CS1H-CPU64 | ◎ | |||
CS1H-CPU63 | ◎ | |||
CS1G-CPU45 | ◎ | |||
CS1G-CPU44 | ◎ | |||
CS1G-CPU43 | ◎ | |||
CS1G-CPU42 | ◎ | |||
CJ 시리즈 | CJ1H | ◎ | ||
CJ1M | ◎ | |||
CJ1G | ◎ | |||
CJ2H | ◎ | |||
CP1 시리즈 | CP1H | ○ | ||
CP1L | ○ | |||
CP1E | ◎※4 | ○ | ||
도시바 기계※1 | TC mini 시리즈 | ◎ RS232 포트를 탑재한 기종 | ◎ RS485 포트를 탑재한 기종 | |
요코가와 전기※1 | FA-M3 시리즈 | F3SP59-7S | ◎ | |
F3SP58-6S | ◎ | |||
F3SP58-6H | ◎ | |||
F3SP53-4S | ◎ | |||
F3SP53-4H | ◎ | |||
F3SP38-6S | ◎ | |||
F3SP38-6N | ◎ | |||
F3SP35-5N | ◎ | |||
F3SP28-3S | ◎ | |||
F3SP28-3N | ◎ | |||
F3SP25-2N | ◎ | |||
F3SP21-0N | ◎ | |||
키엔스※1 | KV Nano 시리즈 | ◎ | ||
KV 시리즈 | KV-10/16/24/40 | ◎ | ||
KV700 | ◎ | ○ | ||
KV1000 | ◎ | ○ | ||
KV3000 | ◎ | ○ | ||
KV5000 | ○ | ○ | ||
히타치 생산 시스템※1 | EH-150 EHV 시리즈 | EHV-CPU128 | ◎ | ◎ |
EHV-CPU64 | ◎ | ◎ | ||
EHV-CPU32 | ◎ | ◎ | ||
EHV-CPU16 | ◎ | ◎ | ||
EH150 시리즈 | EH-CPU104A | ◎ | ◎ | |
EH-CPU208A | ◎ | ◎ | ||
EH-CPU316A | ◎ | ◎ | ||
EH-CPU516 | ◎ | ◎ | ||
EH-CPU548 | ◎ | ◎ | ||
MICRO-EH 시리즈 | 10점 | |||
14점 | ◎ | |||
20점 | ◎ | |||
23점 | ◎ | ◎ | ||
28점 | ◎ | ◎ | ||
40점 | ◎ | |||
64점 | ◎ | |||
Web 컨트롤러 | 10점 | ◎ | ||
23점 | ◎ | ◎ | ||
Rockwell Automation (ALLEN-BRADLEY)※1 DF 프로토콜 대응 기종 | MicroLogix 시리즈 | MicroLogix500 | ◎ | |
MicroLogix1000 | ◎ | |||
MicroLogix1100 | ◎ | |||
SLC 500 시리즈 | SLC 5/03 | ◎ | ||
SLC 5/04 | ◎ | |||
시멘스※1 | S7-200 시리즈 | CPU222 | ○ | ◎ |
CPU216 | ○ | ◎ | ||
CPU215 | ○ | ◎ | ||
CPU214 | ○ | ◎ | ||
CPU212 | ○ | ◎ | ||
LG 산전※1 | MASTER-K 시리즈 | 80S | ◎ | |
200S | ◎ | |||
300S | ○ | |||
1000S | ○ | |||
Modbus※1 | RTU 프로토콜 대응 기종 | ※3 | ◎ | ◎ |
범용 시리얼 | 당사 전용 프로토콜 | ※3 | ◎ | ◎ |
2016년 11월에 완료된 평가를 기재하고 있습니다.
※1: 당사 FP 시리즈 이외의 PLC에서는 사용할 수 있는 디바이스의 종류와 어드레스에 제한이 있는 경우가 있습니다.
자세한 사항은 매뉴얼을 참조해 주십시오.
※2: RS485에서 상대 기기와의 송신/수신 타이밍에 따라 통신할 수 없는 경우가 있습니다.
※3: 상대 기기를 특정할 수 없으므로 사용하는 기기에서 실기 확인해 주십시오.
※4: RS232C 포트를 탑재한 기종
◎ : PLC의 CPU 유닛 본체에 직접 연결할 수 있습니다.
○ : 통신 유닛이나 신호 변환 케이블 등을 사용하여 연결할 수 있습니다.
(예 : 미쓰비시 Q 시리즈는 계산기 링크 유닛 QJ71C24N 혹은 QJ71C24N-R2가 필요합니다)
× : 연결할 수 없습니다.
공백 : 평가하지 않습니다.
최신 툴 소프트웨어 "Terminal GTWIN"의 HELP 또는 사용 가능 디바이스나 어드레스 등 자세한 내용은 'GT 시리즈 타사 PLC 연결 매뉴얼'을 참조해 주십시오.
※당사프로그래머블 표시기와 PLC 연결 방법을 게재하고 있습니다.
>>매뉴얼 다운로드
