GT01R(종료품)

다운로드

  • 수주 종료 정보

  • 사양

  • 치수도

  • 소프트웨어

수주 종료

종료 시기

2013년09월30일

이 제품은 수주를 종료했습니다.
대체 상품의 안내 및 종료 상품의 상세 내용은 아래를 참조하십시오.

------------------------------ Tab1 showing ------------------------------

수주 종료 정보

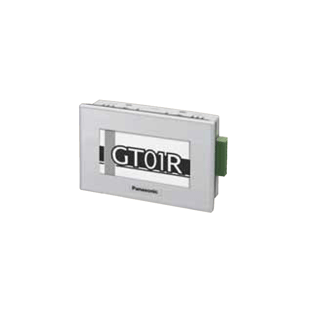

pic01-1
주의

아래 조합 상품 ・ 옵션은 계속 판매하고 있습니다.

조합 상품 · 옵션

품명모양내용주문 품번
보수용 커넥터

COM 포트 커넥터 5개입
본체에 1세트 동봉되어 있습니다.		AIGT084

PLC 연결 케이블
표시기연결 케이블품번PLC
GT01/GT01R
(5V DC, RS232C)


PLC 연결 케이블(2m)
미니 DIN 5핀 나선(4개)+실드선		AIGT8142
(주1)		당사 FP 시리즈
GT01/GT01R
(5V DC, RS422/RS485)


PLC 연결 케이블(2m)
미니 DIN 8핀 나선(6개)+실드선		AIGT8152
(주1)		(주)미쓰비시 전기 제조 FX 시리즈
GT 시리즈
(24V DC, RS232C)


PLC 연결 케이블(2m)
미니 DIN 5핀 나선(3개)+실드선
AIGT8165(5m)도 있습니다.		AIGT8162당사 FP 시리즈
GT 시리즈
(24V DC, RS422/RS485)


PLC 연결 케이블(5m)
미니 DIN 8핀 나선(4개)+실드선		AIGT8175(주)미쓰비시 전기 제조 FX 시리즈
GT 시리즈
(24V DC, RS232C)


PLC 연결 케이블(2m)
D-SUB 9핀 나선(0개)		AIP81842FP2/FP2SH COM 포트,
D-SUB 9핀 예
컴퓨터 커뮤니케이션 유닛

(주1) : 본 케이블은 GT01, GT01R용으로 툴 포트에서 전원을 공급받도록 되어 있습니다.

화면 전송 케이블(DOS/V PC용)

D-SUB 9핀 미니 DIN5 핀(L 타입 : 3m)

D-SUB 9핀 미니 DIN 5핀(L 타입 : 3m)
주문 품번: AFC8503

------------------------------ Tab2 showing ------------------------------

사양

항목GT01R
5V/RS232C5V/RS422/RS48524V/RS232C24V/RS422/RS485
정격 전원5V DC24V DC
동작 전압 범위4.5~5.5V DC21.6~26.4V DC
소비 전력1W 이하1.1W 이하2W 이하
전원부 절연 방식－
사용 주위 온도0~50℃
사용 주위 습도20~85%RH(단, 결로되지 않을 것)
보관 주위 온도-20~60℃
보관 주위 습도10~85%RH(단, 결로되지 않을 것)
내구 진동10~55 Hz(주기 1분간) 편진폭 0.75 mm X, Y, Z 각 방향 10분간
내구 충격98m/s2 이상 X, Y, Z 각 방향 4회
내중첩 노이즈1,000V [P-P] 이상 펄스폭 50ns, 1μs 전원 단자 간(노이즈 시뮬레이터에 따름)
※AIGT0230B1, AIGT0230H1는 당사 PLC 연결 케이블(AIGT8142)에 동봉한 페라이트 장착
내환경성IP65(초기 상태에서) 패널 전면에만 방진, 방적(접촉면에 고무 패킹 사용)
※재설치할 경우는 방수 패킹을 교환해 주십시오.
질량약 160 g
표
시
부		표시 소자STN 흑백 LCD
도트 수128(W)×64(H) 도트
표시색2색(흑색/백색)
유효 표시 치수(mm)70.38(W)×35.18(H)
백라이트 방식3색 LED(백색/적색/분홍색)※교환 불필요
기
능		표시 가능
폰트 종류		고정(GTWIN) : 1/4각(8 ×8), 반각(16×8), 전각(16×16) 가로 세로 각 1, 2, 4배 표시 가능
True Type(GTWIN) : 10, 12, 14, 16, 24, 26, 28, 32, 36, 48, 64
Windows(R) : 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 32, 36, 48, 64
표시 가능
문자 종류		일본어, 영어, 한국어, 독일어, 프랑스어, 스페인어,
이탈리아어, 중국어 간자체, 중국어 번자체, 터키어
표시 가능 도형직선, 연속 직선, 사각형, 원, 타원, 원호, 타원호, 부채꼴, 긴 부채꼴, 둥근 사각형, 비트맵
등록 가능 화면수약 160화면(※1)
지정 가능 화면 No.기본 화면 : No.0~3FF / 키보드 화면 : No.0~7
부품 기능메시지, 램프, 스위치, 데이터, 막대 그래프, 시계(※), 키보드, 꺾은선 그래프 부품
기타 기능레시피 기능, 스크롤 표시 기능, 디바이스 쓰기 기능, 표시 언어 변환 기능
시계 기능외부 시계 데이터를 참조하여 표시(내부에는 시계 기능이 없습니다)
콘트라스트 조정터치 패널 조작으로 콘트라스트 조정 가능
자동 통신 설정상대 기기에서 응답이 없을 경우, 자동으로 통신 속도 변경
디버그 기능PC와 PLC 사이에 GT를 삽입하여 PC와 PLC를 직접 연결하지 않고 디버그 가능
화면 작성전용 소프트웨어를 사용
대응 OS : Windows®95(OSR2 이상)/98/Me/2000/NT/XP/Vista
터치 스위치 분해능레이아웃 프리(최소 8 도트)
터치 스위치 조작력0.5N 이하
터치 스위치 수명100만회 이상
C
O
M
포
트		통신 규격RS232C 준거RS422 준거RS232C 준거RS422 준거
외부 기기와의
 통신 조건		전송 속도 9,600bps · 19,200bps · 38,400bps · 57,600bps · 115,200bps
데이터 비트 7bit · 8bit / 패리티 없음 · 홀수 · 짝수 / 정지 비트 1bit
프로토콜당사 FP 시리즈 대응/범용 시리얼 대응/타사 PLC
(제조사 · 기종은 각사 PLC 대응표를 참조해 주십시오)
커넥터 커넥터 단자대(8핀)
툴
포
트		통신 규격RS232C 준거
PC와의
통신 조건		전송 속도 9,600bps · 19,200bps · 115,200bps · 230,400bps(※2)
데이터 비트 8bit / 패리티 없음 · 홀수 · 짝수 / 정지 비트 1bit
프로토콜당사 전용 프로토콜
커넥터 미니 DIN 5핀
Ethernet 포트－
사용자 메모리F-ROM
메모리 용량384 kbyte

※1 등록 가능 화면수는 등록 내용에 따라 변동됩니다.

※2 230,400bps에서의 통신은 USB/RS232C 변환 케이블을 사용하면 통신이 가능합니다.
GT 본체 툴 포트를 230,400bps로 설정한 경우, GTWIN 자동 통신 설정 기능으로는 연결할 수 없습니다. GTWIN 통신 조건을 230,400bps로 설정하고 데이터를 전송해 주십시오.

UL/cUL 적합 규격

UL/cUL 파일 No.UL 규격 No.
E96300UL508

------------------------------ Tab3 showing ------------------------------

치수도

  • 단위mm

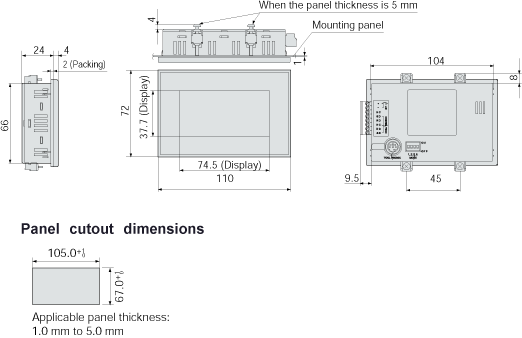

외형 치수도
