AQJ416V｜AQ-J 솔리드 스테이트 릴레이
다운로드

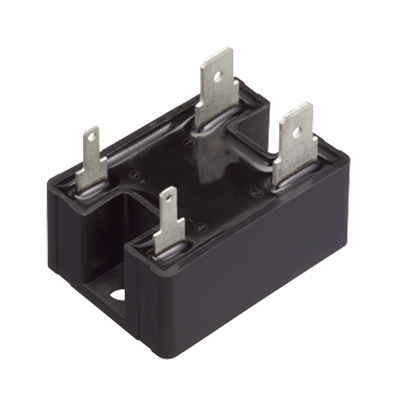

※실제 상품은 사진과 다른 경우가 있습니다.
EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.
| 품번 | AQJ416V |
|---|---|
| 형번 | AQJ416V |
| 상세 | AC전용 |
| 상품명 | AQ-J 솔리드 스테이트 릴레이 |
| 특징 | 소형 탭 단자 SSR 슬림 방열기 일체형도 라인업 |
상세 스펙
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 내용 |
|---|---|
| 품번 | AQJ416V |
| 형번 | AQJ416V |
| 전체 제품 상세 정보 | AC전용 |
| 적용 부하 | AC전용 |
| 방식 | 제로크로스 |
| 스너버 회로 내장 | 있음 |
| 기능 | 배리스터 내장 |
| 형상 타입 | 방열기 없음 |
| 단자 형상 | 탭 단자 |
| 포장 형태 | 상자 포장 |
| 상자 수: Inner carton (개) | 10 |
| 상자 수: Outer carton(개) | 200 |
정격
| 항목 | 내용 |
|---|---|
| 입력측: 정격 전압 | 24V DC |
| 입력측: 조작 전압 | 18～28V DC |
| 입력란:입력 임피던스 (약) | 1.6kΩ |
| 입력측: 복귀 전압 | 1V이상 |
| 출력측: 최대 허용 부하 전류 | 25A |
| 출력측: 부하 전압 | 75～264Vrms |
| 출력측: 서지 ON 전류 | 250A |
| 출력측: 개로시 누설 전류 | 5mA이하 |
성능 개요
| 항목 | 내용 |
|---|---|
| 동작 시간 | 1/2 사이클 + 1ms이하 |
| 복귀 시간 | 1/2 사이클 + 1ms이하 |
| 내전압 | 입력-출력간: 3,000Vrms 입출력-케이스간: 2,500Vrms |
| 사용 주위 온도 | -30℃~+80℃ (저온에서는 빙결하지 않을 것) |
| 저장 온도 | -30℃~+100℃ (저온에서는 빙결하지 않을 것) |
규격적합정보
제품의 사양 및 디자인은 개선 등을 위해 예고 없이 변경될 수 있습니다.
| 항목 | 항목 | 내용 | ||
|---|---|---|---|---|
| UL/C-UL | 취득 認定書(写)を 請求する | 파일No. | E43149 | |
| 정격 | 25A 264V AC | |||
| 비고 | - | |||
| 갱신일 | ||||
| CSA | 미취득 | 파일No. | - | |
| 정격 | - | |||
| 비고 | CSA는 C-UL로 취득했습니다. | |||
| 갱신일 | ||||
| VDE | 취득 認定書(写)を 請求する | 파일No. | 40052130 | |
| 정격 | 25A 264V AC | |||
| 비고 | - | |||
| 갱신일 | ||||
| 제품날인 ※ | ||||
※ 제품 날인은 상품에 날인된 규격의 종류를 나타냅니다. 단, 규격에 적합하더라도 제품에 따라서는 날인이 없는 경우도 있습니다.
