AEP19012｜EP 릴레이

다운로드

수주 종료

종료 시기 (JST)

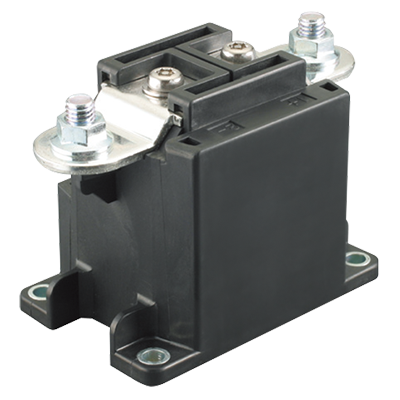

※실제 상품은 사진과 다른 경우가 있습니다.

EU RoHS 지침 2011/65/EU 6개 물질 및 EU RoHS 지침 2015/863/EU 4개 물질의 비함유 규정에 적합하며.

품번

AEP19012

형번

AEP19012

상품명

 EP 릴레이

특징

최대 1,000V DC의 고용량 DC 차단 가능
대체 상품
대체 품번
대체 형번
비고

상세 스펙

항목내용
품번AEP19012
형번AEP19012
보호 구조캡슐 씰형
동작 기능싱글 스테이블형
단자 형상커넥터 타입
부속품연결용 암 커넥터 리드선 (1개)
코일 정격 전압12V DC
감동 전압정격 전압의 75%V이하(초기)(at 20℃)
개방 전압정격 전압의 16.7%V이상(초기) (at 20℃)
정격 소비 전력투입시:40W이하(투입으로부터 0.1초간)
유지시:4W이하
접점 구성1a
접점 재질구리계 합금
접점 용량(저항 부하)300A 400V DC
접점 최대 허용 전압1,000V DC
접점 최대 허용 전류300A
최소 적용 부하(참고값)1A 24V DC
내전압 (초기) (접점간)2500Vrms
내전압 (초기) (접점-코일간)2500Vrms
기계적 수명20만 회 이상
전기적 수명300 A 400 V DC 1,000회 이상 (개폐 빈도 6회/분) (저항 부하)
사용 조건온도: -40~+80℃(보관:Max. +85℃)
습도: 5~85%RH(단, 빙결·결로하지 않을 것)

규격적합정보

항목항목내용
UL/C-UL취득파일No.E43149
정격300A 277V AC Resistive
비고-
갱신일
CSA미취득파일No.-
정격-
비고-
갱신일
제품날인 ※제품날인은 없습니다

※ 제품 날인은 상품에 날인된 규격의 종류를 나타냅니다. 단, 규격에 적합하더라도 제품에 따라서는 날인이 없는 경우도 있습니다.
