MLDET2210P｜MINAS Eシリーズ サーボアンプ (終了品)
ダウンロード
受注終了
終了時期
※実際の商品は写真とは異なる場合がございます。
EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。
| 品番 | 仕込生産品 ！ ■仕込／受注／特注の表記について 「仕込生産品」マークがある品番は、「受注生産品」マークがある品番と比べて、早く入手ができます。 MLDET2210P |
|---|---|
| 商品 | サーボアンプ |
| 詳細 | 超小型位置制御タイプ |
| 商品名 | MINAS Eシリーズ サーボアンプ (終了品) |
| 商品特長 | 位置制御専用、50 W～400 W、電圧：AC 100 V/200 V、2500 P/r インクリメンタルエンコーダ、応答周波数400 Hz |
スペック詳細
| 項目 | 内容 |
|---|---|
| 品番 | MLDET2210P |
| 商品詳細 | 超小型位置制御タイプ セーフティ機能無し |
| ファミリー名 | MINAS E |
| シリーズ | E シリーズ |
| タイプ | 超小型位置制御タイプ |
| 仕込/受注 | 仕込生産品 |
| 枠名 | L枠 |
| 応答周波数（kHz） | 0.4 |
| 制御方式 | 位置制御 |
| セーフティ機能 | なし |
| パワー素子の最大電流定格 | 15A |
| 電流検出器の電流定格 | 10A |
| 電源電圧仕様 | 単相 200 V |
| I/F 機能区分 | パルス列入力専用 |
| 外形寸法 幅 (W) (単位 : mm) | 40 |
| 外形寸法 高さ (H) (単位 : mm) | 140 |
| 外形寸法 奥行き (D) (単位 : mm) | 105 |
| 質量 (kg) | 0.40 |
| 使用周囲条件 | 詳細は取扱説明書等でご確認ください。 |
基本仕様
| 項目 | 内容 |
|---|---|
| 入力電源 | 単相 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz |
| エンコーダフィードバック | 2500 P/r (10000 分解能) 5本シリアル インクリメンタルエンコーダ |
| インターフェイスコネクタ : 制御信号 入力 | 7入力 ①サーボオン ②アラームクリア その他の入力は制御モードにより異なる |
| インターフェイスコネクタ : 制御信号 出力 | 4出力 ①サーボアラーム ②警告出力 ③外部ブレーキ解除信号、その他の出力は制御モードにより異なる |
| インターフェイスコネクタ : パルス信号 入力 | 2入力 フォトカプラ入力により、ラインドライバ I/F・オープンコレクタ I/Fの両方に対応可 |
| インターフェイスコネクタ : パルス信号 出力 | 4出力 エンコーダフィードバックパルス（A・B・Z相）をラインドライバで出力。 Z相パルスはオープンコレクタ出力もあり。 |
| 通信機能 | RS232 |
| 通信機能 : RS232 | RS232インターフェイスを持つ機器をホストとして、1：1通信が可能 |
| 回生 | 内蔵回生抵抗無し（外付けのみ） |
| 制御モード | ①高速応答位置制御 ②内部速度制御 ③高機能位置制御 の3モードをパラメータにより切替可能 |

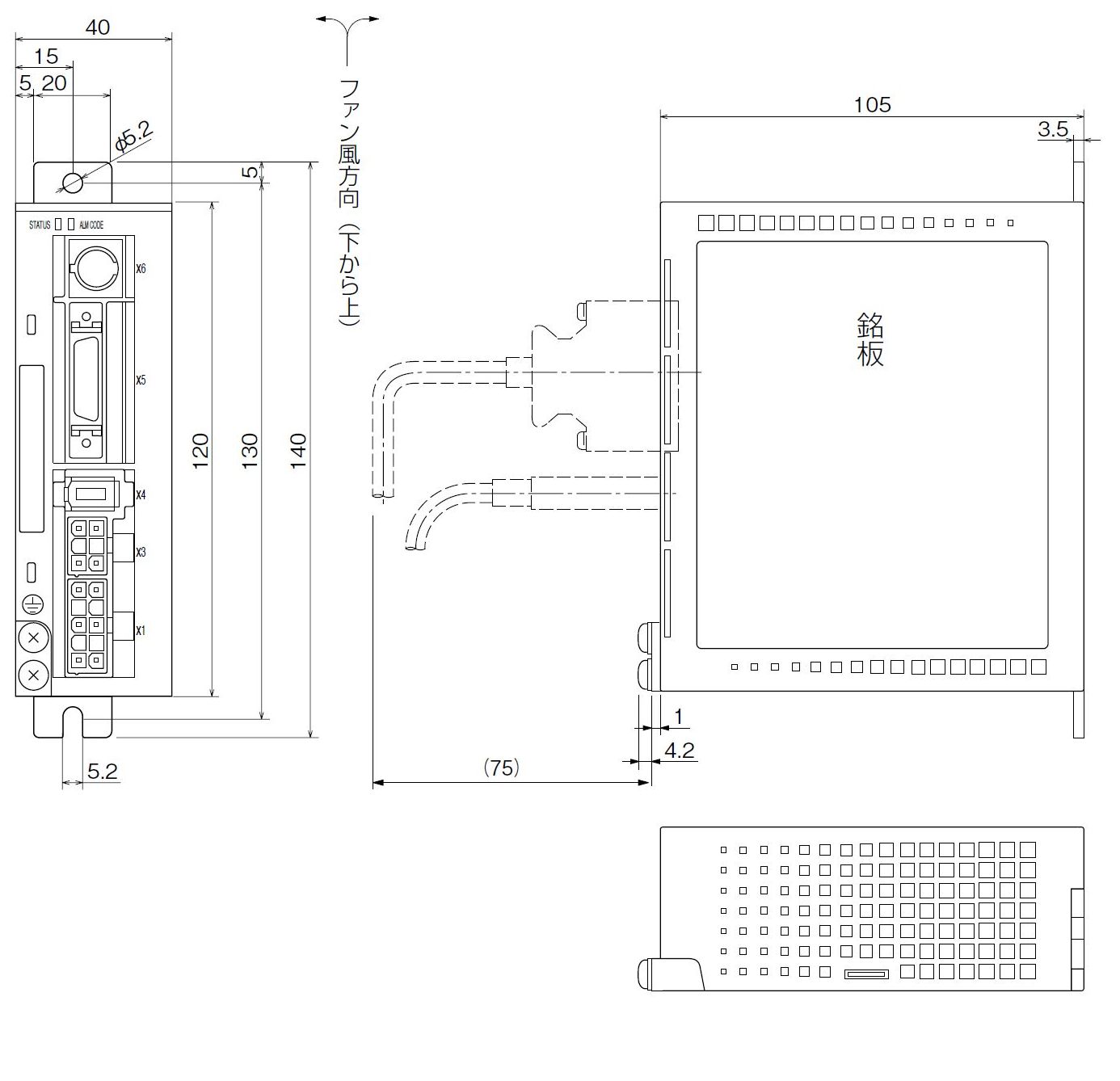

外形寸法図
[単位:mm]

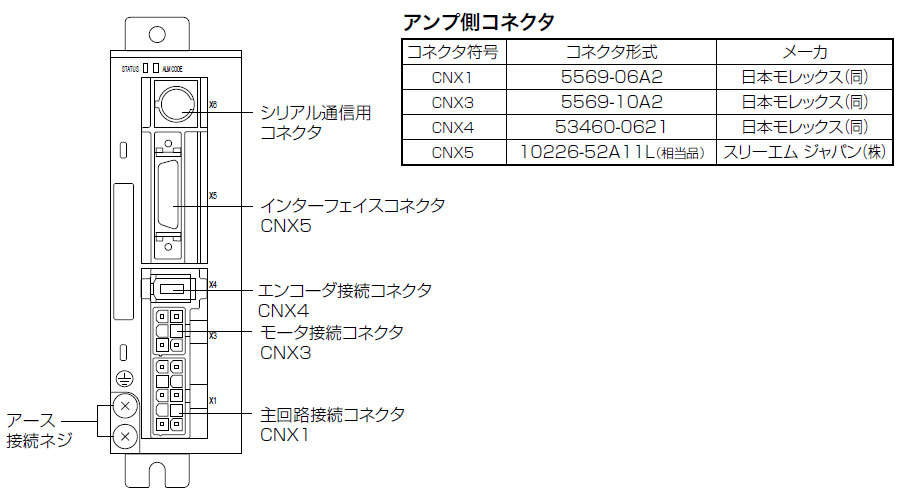

ピン配列
