ER-VW｜薄型イオナイザ[高周波AC方式] ER-VW

ダウンロード

ヘルプ

よくある質問  >

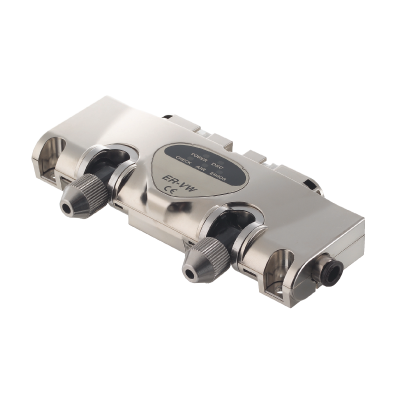

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

ER-VW

型番

ER-VW

商品

薄型イオナイザ

詳細

スポットタイプ

商品名

 薄型イオナイザ[高周波AC方式] ER-VW

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番ER-VW
型番ER-VW
除電時間1秒以下（±1,000V→±100V）
（注）：電源電圧24V時、吹き出し部前部から100mm、印加圧力0.25MPaのときの代表例です。（湿度65%RH以下の環境で24時間以上、放置されたサンプルにて測定）
イオンバランス±10V以下
（注）：電源電圧24V時、吹き出し部前部から100mm、印加圧力0.25MPaのときの代表例です。（湿度65%RH以下の環境で24時間以上、放置されたサンプルにて測定）
オゾン発生量0.05ppm以下
（注）：電源電圧24V時、吹き出し部前部から300mm、印加圧力0.25MPaのときの代表例です。
使用流体空気（乾燥したクリーンエア）
（注）：乾燥したクリーンエアは、エアドライヤ（露点－20℃程度）、エアフィルタ（メッシュサイズ0.01μm程度）によって処理されたエアです。
供給エア流量60ℓ/min.（ANR）以下
耐圧力範囲0.05～0.5MPa
電源電圧24V DC±10%
消費電流120mA以下
放電方式高周波AC方式
放電出力電圧約2,000V
出力[チェック(CHECK) エラー(ERROR) 放電(DSC)]NPNトランジスタ・オープンコレクタ
・ 最大流入電流 ： 50mA
・ 印加電圧 ： 30V DC以下（出力-0V間）
・ 残留電圧 ： 1V以下（流入電流50mAにて）
（注）：「DSC」は、「DISCHARGE」の略式記号です。
出力:出力動作チェック出力（CHECK） ： 放電針の汚れ、磨耗などを検知したときON、正常時OFF
エラー出力（ERROR） ： 異常放電を検知したときOFF、正常時ON
放電出力（DSC）（注） ： 放電動作時ON、放電動作停止時OFF
（注）：「DSC」は、「DISCHARGE」の略式記号です。
出力:短絡保護装 備
放電停止入力 (DSC OFF)0Vと短絡 ： 放電停止、開放 ： 放電（動作開始）
（注）：「DSC」は、「DISCHARGE」の略式記号です。
リセット入力(RESET)ERROR検知により動作が停止している状態で、電源の0Vとの短絡状態から開放することでERROR解除
表示灯:電源(POWER)緑色LED（通電時点灯）
表示灯:放電(DSC)緑色LED（放電時点灯）
（注）：「DSC」は、「DISCHARGE」の略式記号です。
表示灯:エア監視(AIR)橙色LED（エアが供給されていないとき点灯）
（注）：点灯時は放電を停止します。
表示灯:チェック(CHECK)橙色LED（放電針の汚れ、磨耗などを検知したとき点灯）
表示灯:エラー(ERROR)赤色LED（異常放電を検知したとき点灯)
使用周囲温度0～＋55℃（但し、結露しないこと）、保存時 ： －10～＋65℃
使用周囲湿度35～65%RH（但し、結露しないこと）、保存時 ： 35～65%RH
I/O コネクタ電源／入・出力用 ： 8ピンコネクタ、連結用 ： 9ピンコネクタ
連結数最大連結数 ： 5台（自機含む）
ケースアース方式C（コンデンサ）アース
材質ケース： ABS（ニッケルメッキ処理）、ノズル取付部： ステンレス、ビス取付部： ステンレス、ノズル： ステンレス、放電針： タングステン
質量本体質量 ： 約110g、梱包質量 ： 約180g
付属品接続ケーブル ： 1本（ケーブル長0.5m）、エンドコネクタ（9ピン） ： 1個、F.G.結線用リード線 ： 1本
