受注終了
終了時期
2009年09月30日
| 種類 | スポットタイプ | ||
|---|---|---|---|
| 1ヘッド | 2ヘッド | ||
| 型式名 | ER-SP01 | ER-SP02 | |
| 除電時間 (±1,000V→±100V) | 1秒以下(電源電圧24V時、吹き出し部前面から100mm、標準ノズル使用時、1次側圧力0.15MPaにて) | ||
| イオンバランス | ±15V以内(電源電圧24V時、吹き出し部前面から100mm、標準ノズル使用時、1次側圧力0.15MPaにて) | ||
| オゾン発生量 | 0.03ppm以下(電源電圧24V時、吹き出し部前面から300mm、標準ノズル使用時、1次側圧力0.25MPaにて) | ||
| 使用流体 | 空気(乾燥したクリーンエア) | ||
| 供給エア流量 | 100l/min.(ANR)(標準ノズル使用時、1次側圧力0.15MPaにて) | ||
| エア圧力範囲 | 0.02～0.25MPa(標準ノズル使用時)(注2) | ||
| 電源電圧 | 24V DC±10% | ||
| 消費電流 | 60mA(Typ.) | 80mA(Typ.) | |
| 使用高圧電源 | 超小型高周波交流高圧 | ||
| 出力電圧 | 約2kV | ||
| 警報出力 | NPNトランジスタ・オープンコレクタ ・最大流入電流：10mA ・印加電圧：電源電圧と同一(警報出力-0V間) ・残留電圧：0.4V以下(流入電流10mAにて) | ||
| 出力動作 | 出力異常時ON、正常時OFF | ||
| 電源表示灯 | 緑色LED(通電時点灯) | ||
| 異常表示灯 | 赤色LED(出力異常時点灯) | ||
| 耐 環 境 性 | 使用周囲温度 | 0～+40℃(但し、結露しないこと)、保存時：-10～+55℃ | |
| 耐振動 | 耐久10～55Hz 複振幅2mm XYZ各方向30分 | ||
| ケースアース方式 | ダイレクトアース | ||
| 材質 | 本体ケース：SPCC、放電針：タングステン | ||
| 材質 | 本体質量：約230g | 本体質量：約400g | |
| 付属品 | 1ヘッド用取付金具：1式 | 2ヘッド用取付金具：1式 | |
(注1)：指定のない測定条件は、使用周囲温度=+20℃です。
(注2)：標準ノズル以外のノズル使用時エア圧力範囲については、正しくご使用下さいの箇所を参照下さい。
単位mm

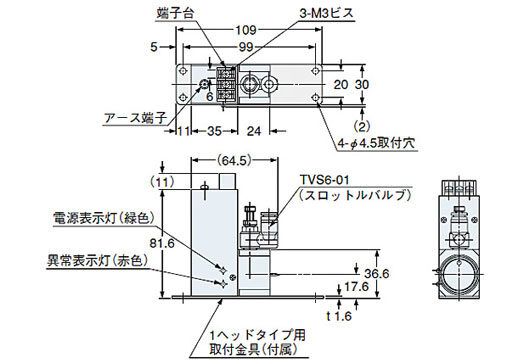

イオナイザ

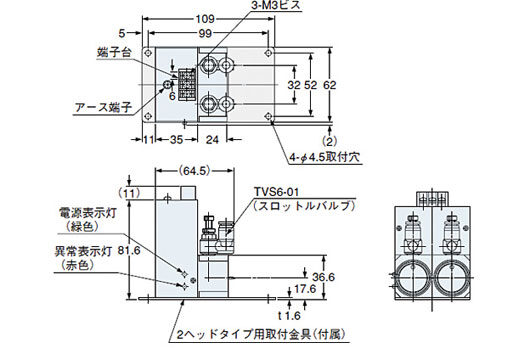

イオナイザ

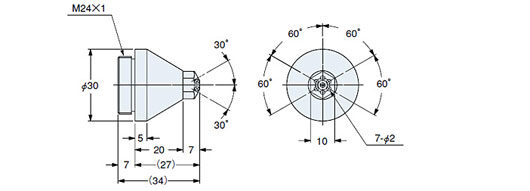

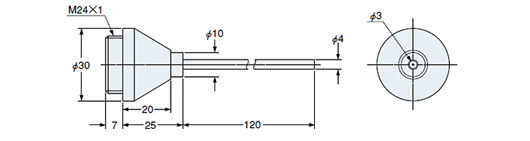

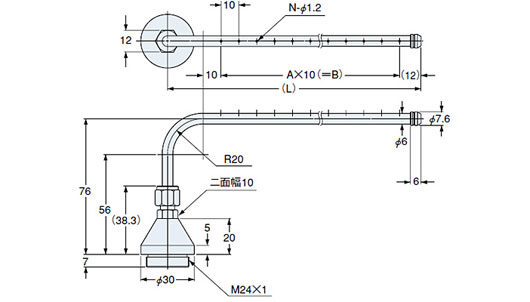

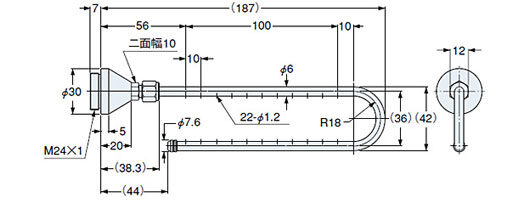

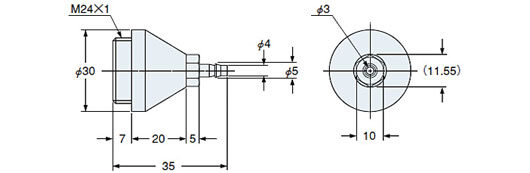

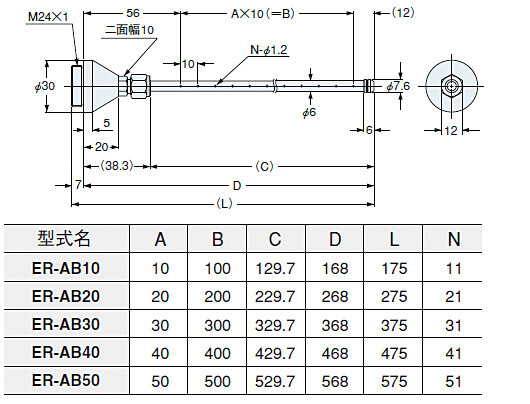

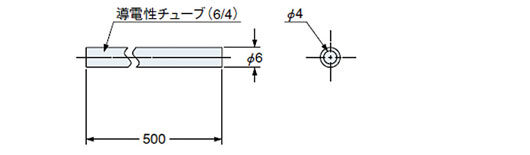

ノズル（別売）
ノズル（別売）
ノズル（別売）
ノズル（別売）
ノズル（別売）
ノズル（別売）
ノズル（別売）
ノズル（別売）

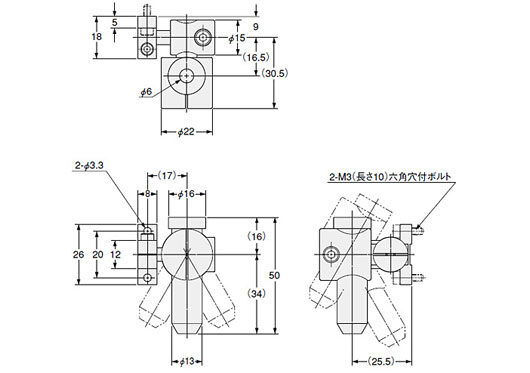

導電性チューブホルダ（別売）

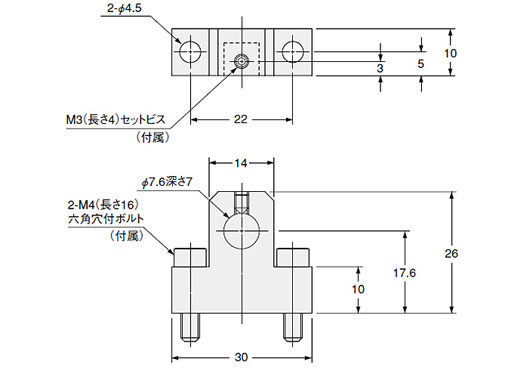

バーノズル専用ホルダ（別売）
