ファンタイプ イオナイザ ER-F

ダウンロード

ヘルプ

よくある質問

  • 基本情報

  • 用途

  • 種類・価格

  • オプション

  • 仕様

  • 寸法図

  • 回路・接続

  • 除電特性

  • 使用上のご注意

一部受注終了

終了時期

2017年03月31日

一部受注終了：ER-F12, ER-F12S

------------------------------ Tab1 showing ------------------------------

基本情報

作業台もスッキリするコンパクト形状!

    • ACアダプタ ER-FAPS-J2 ご愛用のお客様へのお詫びとお知らせ

    特長

    150×166×62mmのコンパクト形状
    低風量タイプも加え、様々なニーズに対応

    ファン径120mmクラスのイオナイザとしては、業界トップクラスのコンパクトサイズ。作業台もスッキリして効率アップ。
    小さな部品や薄いフィルムなどを扱う作業工程での除電に、風速を約半分に抑えた低風量タイプをご用意。

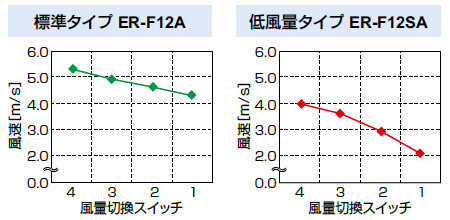

    ※グラフは吹出口前面から300mm、直進ルーバー装着、フィルタ未装着時の代表例です。

    吹出口前面から300ｍｍ、直進ルーバー装着、フィルタ未 装着時の代表例です。

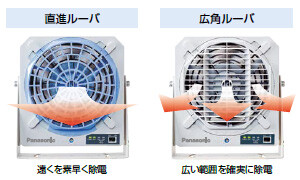

    用途に合わせて取り替えられる、2つのルーバー

    用途に合わせて取り替えられる、2つのルーバー

    「遠くを除電したい」「広い範囲を除電したい」といった異なるアプリケーションにも、ルーバーを取り替えるだけで対応可能。
    2つのルーバーは、イオナイザ本体に同梱。

    放電針汚れ検知機能を装備[ER-F12A/ER-F12SA]

    放電針汚れ検知機能を装備[ER-F12A/ER-F12SA]

    放電針汚れ検知機能を追加装備。

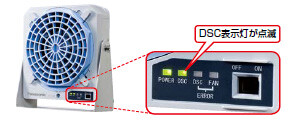

    放電針の汚れにより放電が弱くなると、DSC表示灯が点滅し、お知らせします。

    ルーバーを外して、楽々メンテナンス

    ルーバーを外して、楽々メンテナンス

    ルーバー側に放電針ユニットが付いているので、本体を動かさずに、針の清掃や交換が簡単。
    ルーバーを外すと、高電圧回路やファンが停止する安心設計。

    ------------------------------ Tab2 showing ------------------------------

    用途

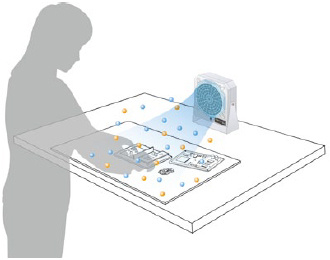

    セル生産時の帯電防止

    セル生産時の帯電防止

    ------------------------------ Tab3 showing ------------------------------

    種類・価格

    種類形状除電時間
    (±1,000V→±100V)    		イオンバランス型式名標準価格
    <税別>
    標準タイプ約1秒(注1)±10V以下(注2)ER-F12A45,800円
    低風量タイプ約1.5秒(注1)ER-F12SA45,800円

    (注1)：吹出口前面から200mm、風量MAX、直進ルーバー装着、フィルタ未装着時の代表例です。

    (注2)：吹出口前面から300mm、風量MAX、直進ルーバー装着、フィルタ未装着時の代表例です。

    ※ 代替推奨品は、受注終了商品の仕様を保証するものではございません。
    ご使用の際は、カタログなどで詳細仕様をご確認くださいますようお願いいたします。

    ------------------------------ Tab4 showing ------------------------------

    オプション

    種類型式名内容標準価格
    <税別>
    ACアダプタNEW
    ER-FAPS-J3    		IN：100-240V AC、50/60Hz
    OUT：24V DC±5％、1.5A
    本体電源コネクタ-ACアダプタ間ケーブル長：1.8m
    F.G.線長：3.7m
    ACケーブル：1本、長さ1.83m(注1)
    中継ケーブル：1本、長さ0.53m    		19,800円
    放電針ユニットER-F12ANTタングステン針付ユニット(1個)11,600円
    エアフィルタER-F12FX5ファン吸気部用エアフィルタ(5枚／セット)3,300円

    (注1):ACアダプタのACケーブルは、定格125V ACとなっています。125V ACを上回る電圧でご使用の場合は、別途適切なACケーブルをご使用ください。

    ------------------------------ Tab5 showing ------------------------------

    仕様

    種類標準タイプ低風量タイプ
    型式名ER-F12AER-F12SA
    適合規制    CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)
    除電時間(±1,000V→±100V)約1秒(注2)約1.5秒(注2)
    イオンバランス±10V以下(注3)
    電源電圧24V DC　±10%
    消費電流700mA以下400mA以下
    放電方式高周波AC方式
    放電出力電圧±約2kV
    主な機能エラー出力、放電停止入力
    表示灯放電エラー(赤色)、ファンエラー(赤色)、電源(緑色)、放電(緑色)
    オゾン発生量0.04ppm以下(注2)
    使用周囲温度0～+50℃(但し結露しないこと)、保存時-10～+65℃
    使用周囲湿度35～65% RH(但し結露しないこと)、保存時35～65% RH
    アース方式C(コンデンサ)アース
    材質ケース：ABS、ルーバ：ABS、放電針ユニット：PBT、
    放電針：タングステン、ブラケット：SPHC
    質量本体質量：約790g
    付属品直進ルーバ：1個(注4)、広角ルーバ：1個、
    注意銘板：1セット、防振ゴム：1枚

    (注1):指定のない測定条件は、使用周囲温度=+20℃です。

    (注2):吹出口前面から200mm、風量MAX、直進ルーバー装着、フィルタ未装着時の代表例です。

    (注3):吹出口前面から300mm、風量MAX、直進ルーバー装着、フィルタ未装着時の代表例です。

    (注4):出荷時は、直進ルーバーに放電針ユニットを装着しています。

    受注終了品

    種類標準タイプ低風量タイプ
    型式名ER-F12ER-F12S
    除電時間(±1,000V→±100V)約1秒(注2)約1.5秒(注2)
    イオンバランス±10V以下(注3)
    電源電圧24V DC　±10%
    消費電流700mA以下400mA以下
    放電方式高周波AC方式
    放電出力電圧±約2kV
    最大風速5.3m/s(注3)4.0m/s(注3)
    最大風量3.68m3/min2.50m3/min
    エラー出力NPNトランジスタ・オープンコレクタ
    • 最大流入電流：50mA
    • 印加電圧：30V DC以下(出力端子-0V間)
    • 残留電圧：1V以下(流入電流50mAにて)
     出力動作放電エラーまたはファンエラーを検知したときOFF　正常時ON
    短絡保護装備
    放電停止入力放電停止：0Vと短絡、放電(動作開始)：開放
    表示灯放電エラー(赤色)、ファンエラー(赤色)、電源(緑色)、放電(緑色)
    オゾン発生量0.04ppm以下(注2)
    使用周囲温度0～+50℃(但し結露しないこと)、保存時-10～+65℃
    使用周囲湿度35～65% RH(但し結露しないこと)、保存時35～65% RH
    アース方式C(コンデンサ)アース
    材質ケース：ABS、ルーバ：ABS、放電針ユニット：PBT、
    放電針：タングステン、ブラケット：SPHC
    質量本体質量：約790g
    付属品直進ルーバ：1個(注4)、広角ルーバ：1個、
    注意銘板：1セット、防振ゴム：1枚

    (注1):指定のない測定条件は、使用周囲温度=+20℃です。

    (注2):吹出口前面から200mm、風量MAX、直進ルーバー装着、フィルタ未装着時の代表例です。

    (注3):吹出口前面から300mm、風量MAX、直進ルーバー装着、フィルタ未装着時の代表例です。

    (注4):出荷時は、直進ルーバーに放電針ユニットを装着しています。

    ------------------------------ Tab6 showing ------------------------------

    寸法図

    単位mm

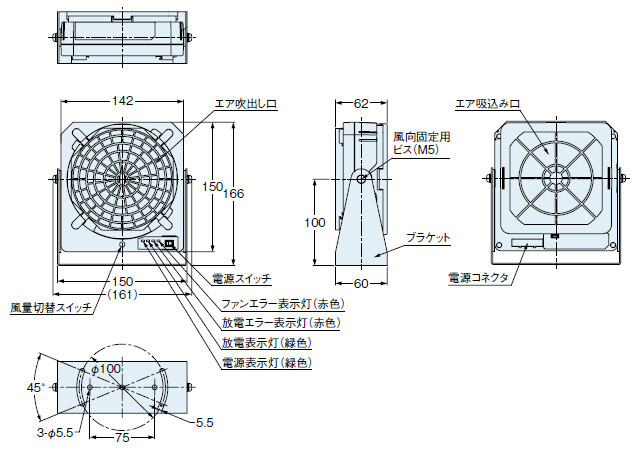

    ER-F12A　ER-F12SA

    イオナイザ本体

    ER-F12A　ER-F12SA

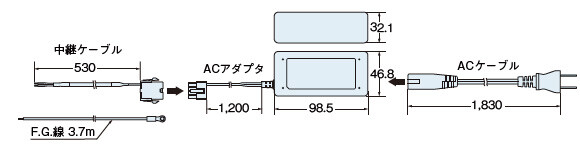

    ER-FAPS-J3

    ACアダプタ(別売)

    pic03-1

    受注終了品

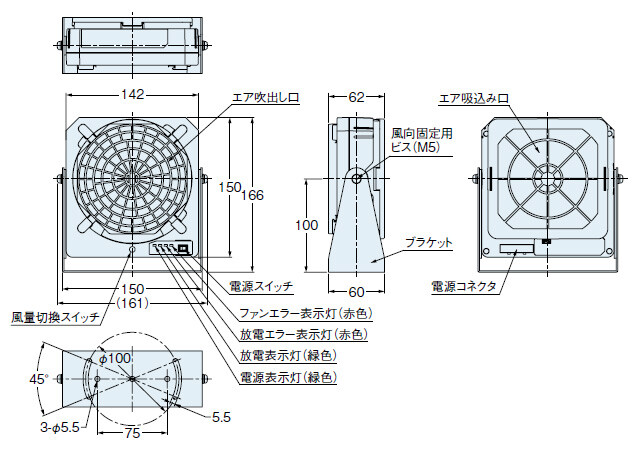

    ER-F12　ER-F12S

    イオナイザ本体

    ER-F12　ER-F12S

    ------------------------------ Tab7 showing ------------------------------

    回路・接続

    ※ER-F12、ER-F12S、ER-F12A、ER-F12SA　共通

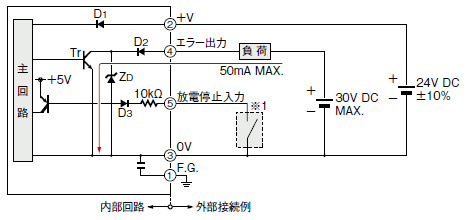

    入・出力回路図

    入・出力回路図

    ※1

    ※1

    記号

    ピン配置図

    ピン配置図

    端子No.端子名
    1F.G.
    2＋V
    30V
    4エラー出力
    5放電停止入力

    推奨配線ケーブル

    適合電線 : AWG#25〜12(公称断面積：0.16〜3.3mm2)
    電線加工寸法 : 7mm(下図)

    推奨配線ケーブル

    (注1)：コネクタへ配線する電線の末端は、はんだメッキしないでください。
    締め付けてあるビスが緩み、配線が外れる場合があります。

    ------------------------------ Tab8 showing ------------------------------

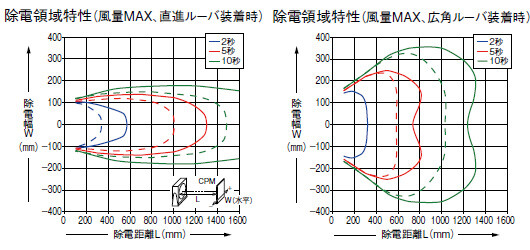

    除電特性

    ER-F12A　ER-F12SA

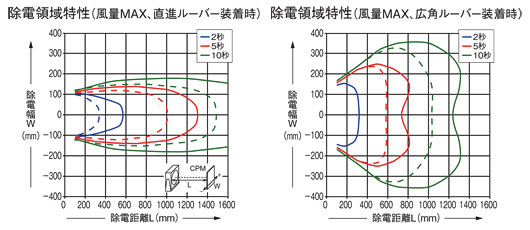

    150mmCPM(チャージプレートモニタ)にて測定。(CPM中心位置にて)
    (代表例)

    グラフ内の実線はER-F12Aを、点線はER-F12SAを示します。

    ER-F12A　ER-F12SA

    受注終了品

    ER-F12　ER-F12S

    150mmCPM(チャージプレートモニタ)にて測定。(CPM中心位置にて)
    (代表例)

    グラフ内の実線はER-F12を、点線はER-F12Sを示します。

    ER-F12　ER-F12S

    ------------------------------ Tab9 showing ------------------------------

    使用上のご注意

    • 本製品は、人体保護用の装置には使用しないで ください。
    • 人体保護を目的とする装置には、OSHA、ANSI、 およびIEC等の各国の人体保護用に関する法律 および規格に適合する製品をご使用ください。
    • 発火物、引火物等の危険性が存在する場所で は、使用しないでください。
    • 密閉した場所で使用しますと、発生したオゾンが 有害となる恐れがあります。必ず換気してくださ い。
    • 放電針は先がとがっていますので、取り扱いには 十分ご注意ください。
    • 清掃を行なわないと除電能力が十分発揮できなく なり、発火や故障の原因にもなります。
    • フレ−ムグランド（F.G.）端子は接地してください。
