パルスエアガンイオナイザ EC-G

ダウンロード

ヘルプ

よくある質問

  • 基本情報

  • 種類・価格

  • オプション

  • 仕様

  • 寸法図

  • 使用上のご注意

------------------------------ Tab1 showing ------------------------------

基本情報

パルスイオンエアで一気に除塵できるエアガンタイプ

    特長

    3種類の吐出モード

    3種類の吐出モード

    一般的な「連続モード」に加え、 2種類の「パルスエアモード」を搭載。

    白色LED照明

    白色LED照明

    イオンエア吐出口の上部に高輝度白色LEDを装備。
    照らし出したホコリに狙いを定めてイオンエアを噴射できます。

    コンパクトで高い操作性を実現

    エアガン内部に高圧電源回路や電磁弁を内蔵することにより、高い操作性を実現。
    外部コントローラの設置や太い高圧ケーブルの配線も不要です。
    また、わずか270gの軽量本体は長時間の作業でも体への負担を少なくします。

    パルス（間欠）エアによる除塵効果の向上

    パルス（間欠）エアによる除塵効果の向上

    パルスエアでホコリに揺動を発生させて浮き上がらせるため、
    凹部に入った取りにくいホコリも簡単に除去。
    連続エアを上回る除塵効果が実現できます。

    外部入力を装備

    フットスイッチなどの機器と組み合わせて使用できます。

    禁油対応

    エア通路部の部品（エア吹き出し部、電磁弁、継手など）は、すべて禁油対応です。

    ------------------------------ Tab2 showing ------------------------------

    種類・価格

    種類形状除電時間
    (±1,000V→±100V)    		型式名標準価格
    <税別>
    ガンタイプガンタイプ約0.5秒以下(注1)EC-G0288,000円

    (注1)：吹き出し部前部から100mm、印加圧力0.50MPa、パルスエアモード：CONTのときの代表例です。

    付属品を別途お求めになる場合の標準価格<税別>

    ER-VAPS1(ACアダプタ) : 9,600円

    ER-VAPS1(ACアダプタ)

    ※ 代替推奨品は、受注終了商品の仕様を保証するものではございません。
    ご使用の際は、カタログなどで詳細仕様をご確認くださいますようお願いいたします。

    ------------------------------ Tab3 showing ------------------------------

    オプション

    品名型式名内容標準価格
    <税別>
    放電針EC-GANT交換用放電針(1個)3,400円
    電磁弁EC-GAV交換用電磁弁(1個)10,700円

    ------------------------------ Tab4 showing ------------------------------

    仕様

    ガンタイプ

    型式名EC-G02
    除電時間(±1,000V→±100V)約0.5秒以下(注2)
    イオンバランス±10V以下(注2)
    使用流体空気(乾燥したクリーンエア)(注3)
    供給エア流量300ℓ/min(.ANR)以下
    使用印加圧力範囲0.05～0.50MPa
    電源電圧付属ACアダプタ
    　• INPUT：100～240V AC±10% 50/60Hz
    　• OUTPUT：24V DC
    イオナイザ本体の動作電圧：24V DC
    消費電力30VA以下
    放電方式高周波AC方式
    放電出力電圧約2,000V
    オゾン発生量0.02ppm以下(注4)
    パルスエアモードパルス１(LONG) / パルス2(SHORT) / CONT(連続)　切換スイッチにて選択
    LED照明点灯モードON(常時点灯) / SYNC(トリガ連動) / OFF(常時消灯)
    外部入力トリガスイッチとのOR制御にて吐出動作ON/OFF
    吐出動作ON ：COM(-)と短絡
    吐出動作OFF：開放
    使用標高2,000m以下(注5)
    使用周囲温度0～+50℃(但し、結露しないこと)、ACアダプタ：0～+40℃
    使用周囲湿度35～65%RH(但し、結露しないこと)
    材質本体ケース：ABS、ノズル：ステンレス、放電針：タングステン、ノズルガード：NBR
    質量約270g(本体のみ)
    付属品ACアダプタ（ENG ELECTRIC社製 型式：6A-181-WP24）：1個
    専用中継ケーブル（耐油･耐熱･耐屈曲タイプ）長さ2m：1本
    ストレート継手
    　• 適合チューブ外径ø8－ø8タイプ：1個（注6）
    　• 適合チューブ外径ø8－ø6タイプ：1個
    コネクタ配線用ターミナル[モレックス（株）製]：3個

    (注1):指定のない測定条件は、使用周囲温度=+20℃です。

    (注2):吹き出し部前部から100mm、印加圧力0.50MPa、パルスエアモード：CONTのときの代表例です。

    (注3):乾燥したクリーンエアは、エアドライヤ(露点=-20℃程度)、エアフィルタ(メッシュサイズ0.01μm程度)を通したエアです。

    (注4):吹き出し部先端から300mm、印加エア圧力0.25MPa、パルスエアモード連続の時の代表例です。

    (注5):標高0mの大気圧以上に加圧した環境で使用または保存を行なわないでください。

    (注6):出荷時はø8-ø8タイプを装着しています。

    受注終了品

    型式名EC-G01
    除電時間0.5秒以下(1,000V→100V)(注1)
    使用流体空気(乾燥したクリーンエア)(注2)
    供給エア流量300リットル/min.(ANR)以下
    使用印加圧力範囲0.05～0.5MPa
    電源電圧付属ACアダプタ　INPUT:100～240V AC ±10%　50/60Hz
    (OUTPUT:24V DC)
    消費電力30VA以下
    放電方式高周波AC方式
    パルスエアモードパルス1(LONG)/パルス2(SHORT)/CONT(連続)　切換スイッチにて選択
    LED照明点灯モードON(常時点灯)/SYNC(トリガ連動)/OFF(常時消灯)
    質量約270g(本体のみ)

    (注1)：吹き出し部前部から100mm、印加圧力0.50MPa、パルスエアモード：CONTのときの代表例です。

    (注2)：乾燥したクリーンエアは、エアドライヤ(露点-20℃程度)、エアフィルタ(メッシュサイズ0.01μm程度)を通したエアです。

    ------------------------------ Tab5 showing ------------------------------

    寸法図

    単位mm

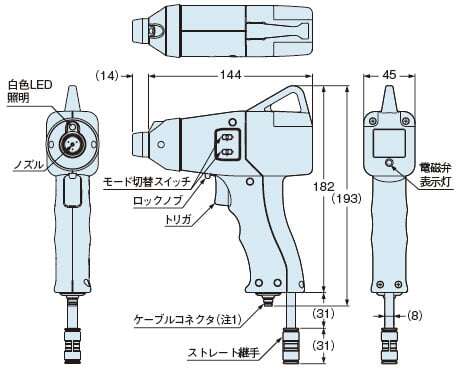

    EC-G02

    EC-G02

    (注1)：専用中継ケーブル(耐油・耐熱・耐屈曲タイプø3.7mm 長さ2m)を付属しています。

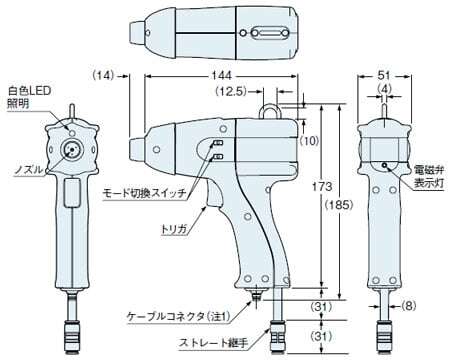

    EC-G01

    EC-G01

    (注1)：専用中継ケーブル(耐油・耐熱・耐屈曲タイプø3.7mm 長さ2m)を付属しています。

    ------------------------------ Tab6 showing ------------------------------

    使用上のご注意

    正しくご使用ください

    • 本製品は、精密部品を組み込んでいますので、落としたり、物にぶつけるなど衝撃を加えないでください。事故や故障の原因となります。
    • 本製品は、人体保護用の装置には使用しないでください。
    • 発火物、引火物等の危険性が存在する場所では、使用しないでください。
    • 放電針は高電圧が印加されており感電の恐れがありますので、通電中は絶対に触らないでください。
    • 放電針は先がとがっていますので、取り扱いには十分ご注意ください。ケガを負う恐れがあります。
    • 密閉した場所で使用すると、発生したオゾンが有害となるおそれがあります。必ず換気を行なってください。
    • イオンエアを顔に向けないでください。オゾンにより鼻、喉などを痛めるおそれがあります。
    • 白色LEDを直視しないでください。目を傷めるおそれがあります。
