AGM1Y64T｜モーションコントローラ GM1

ダウンロード

ヘルプ

よくある質問  >

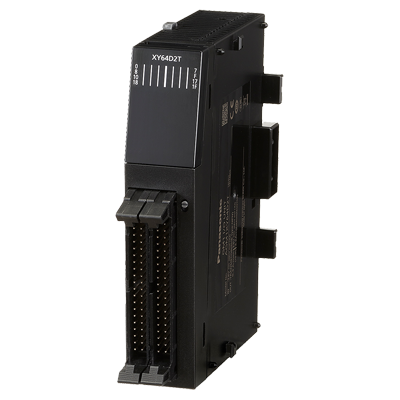

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AGM1Y64T

型番

AGM1Y64T

商品

出力ユニット

商品名

 モーションコントローラ GM1

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AGM1Y64T
型番AGM1Y64T

一般仕様

項目内容
定格電圧24 V DC
電圧許容範囲20.4～28.8 V DC
許容瞬停時間10 ms
使用周囲温度0～+55 ℃
保存周囲温度-40～+70 ℃
使用周囲湿度10～95 %RH (+25 ℃にて、結露および氷結しないこと)
保存周囲湿度10～95 %RH (+25 ℃にて、結露および氷結しないこと)
耐電圧 (検知電流 5 mA)500 V AC 1分間　※詳細については、各製品の仕様書にてご確認ください。
絶縁抵抗 (試験電圧 500 V DC)100 MΩ以上　※詳細については、各製品の仕様書にてご確認ください。
耐振動JIS B 3502、IEC 61131-2に準拠
5～8.4 Hz 片振幅3.5 mm
8.4～150 Hz 定加速度 9.8 m/s2
X、Y、Z 各方向10回掃引 (1オクターブ/min.)
耐衝撃JIS B 3502、IEC 61131-2に準拠
147 m/s2 X、Y、Z各方向 3回
耐ノイズ性1000 V [P-P] パルス幅 1 μs、50 ns (ノイズシミュレータ法による) (電源端子)
使用雰囲気腐食性ガスのないこと。塵埃がひどくないこと。
欧州EU規格EMC：EN 61131-2
RoHS：EN IEC 63000
過電圧カテゴリカテゴリII
汚損度2
本体質量約160 g (端子台含む)
消費電流160 mA 以下

出力仕様

項目内容
絶縁方式フォトカプラ絶縁
出力形式NPNオープンコレクタ (シンク)
定格負荷電圧5～24 V DC
負荷電圧許容範囲4.75～26.4 V DC
最大負荷電流0.3 A (20.4～26.4 V DC)、30 mA (4.75 V DC)
コモン制限3.2 A / コモン
最大突入電流0.6 A
OFF時漏洩電流1 μA以下
ON時最大電圧降下0.5 V以下
応答時間OFF→ON：0.1 ms以下 (負荷電流2 mA以上)
ON→OFF：0.3 ms以下 (負荷電流2 mA以上)
外部供給電源電圧：4.75～26.4 V DC
電流：70 mA / コモン (24 V時)
サージキラーツェナーダイオード
短絡保護なし
コモン方式32点 / 1コモン
動作表示32点LED表示 (ON時点灯、表示切替スイッチにて切り替え)
外部接続方式コネクタ接続 (MIL規格準拠40P、2個使用)
