AGM1NSCS2｜モーションコントローラ GM1

ダウンロード

ヘルプ

よくある質問  >

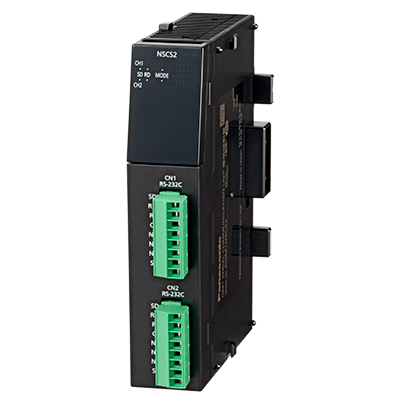

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AGM1NSCS2

型番

AGM1NSCS2

商品

シリアルコミュニケーションユニット

商品名

 モーションコントローラ GM1

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AGM1NSCS2
型番AGM1NSCS2

一般仕様

項目内容
定格電圧24 V DC
電圧許容範囲20.4～28.8 V DC
許容瞬停時間10 ms
使用周囲温度0～+55 ℃
保存周囲温度-40～+70 ℃
使用周囲湿度10～95 %RH (+25 ℃にて、結露および氷結しないこと)
保存周囲湿度10～95 %RH (+25 ℃にて、結露および氷結しないこと)
耐電圧 (検知電流 5 mA)500 V AC 1分間　※詳細については、各製品の仕様書にてご確認ください。
絶縁抵抗 (試験電圧 500 V DC)100 MΩ以上　※詳細については、各製品の仕様書にてご確認ください。
耐振動JIS B 3502、IEC 61131-2に準拠
5～8.4 Hz 片振幅3.5 mm
8.4～150 Hz 定加速度 9.8 m/s2
X、Y、Z 各方向10回掃引 (1オクターブ/min.)
耐衝撃JIS B 3502、IEC 61131-2に準拠
147 m/s2 X、Y、Z各方向 3回
耐ノイズ性1000 V [P-P] パルス幅 1 μs、50 ns (ノイズシミュレータ法による) (電源端子)
使用雰囲気腐食性ガスのないこと。塵埃がひどくないこと。
欧州EU規格EMC：EN 61131-2
RoHS：EN IEC 63000
過電圧カテゴリカテゴリII
汚損度2
本体質量約150 g (端子台含む)
消費電流120 mA 以下

通信仕様

項目内容
インタフェースコネクタ1: RS-232C
コネクタ2: RS-232C
通信方式RS-232C: 全二重/半二重
伝送距離RS-232C: 最大15 m
伝送形態 : 伝送台数RS-232C: 1:1
プロトコル汎用通信 / Modbus-RTU (マスタ / スレーブ)
伝送速度汎用通信: 1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 / 230,400 bps
Modbus-RTU: 1,200 / 2,400 / 4,800 / 9,600 / 19,200 / 38,400 / 57,600 / 115,200 bps
最大データ長汎用通信: 1,024 Byte
Modbus-RTU: 252 Byte
伝送フォーマットデータ長: 7 bit / 8 bit
パリティ: なし / あり (奇数 / 偶数)
ストップコード: 1 bit / 2 bit
始端コード: なし
終端コード: なし
