AGM1DA4｜モーションコントローラ GM1

ダウンロード

ヘルプ

よくある質問  >

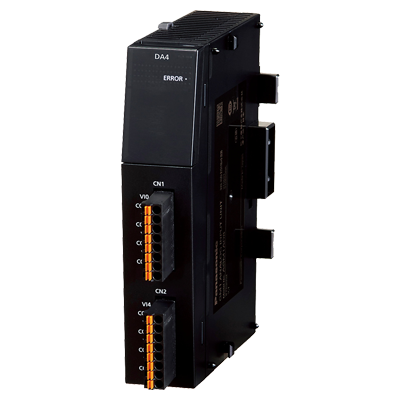

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AGM1DA4

型番

AGM1DA4

商品

アナログ出力ユニット

商品名

 モーションコントローラ GM1

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AGM1DA4
型番AGM1DA4

一般仕様

項目内容
定格電圧24 V DC
電圧許容範囲20.4～28.8 V DC
許容瞬停時間10 ms
使用周囲温度0～+55 ℃
保存周囲温度-40～+70 ℃
使用周囲湿度10～95 %RH (+25 ℃にて、結露および氷結しないこと)
保存周囲湿度10～95 %RH (+25 ℃にて、結露および氷結しないこと)
耐電圧 (検知電流 5 mA)500 V AC 1分間　※詳細については、各製品の仕様書にてご確認ください。
絶縁抵抗 (試験電圧 500 V DC)100 MΩ以上　※詳細については、各製品の仕様書にてご確認ください。
耐振動JIS B 3502、IEC 61131-2に準拠
5～8.4 Hz 片振幅3.5 mm
8.4～150 Hz 定加速度 9.8 m/s2
X、Y、Z 各方向10回掃引 (1オクターブ/min.)
耐衝撃JIS B 3502、IEC 61131-2に準拠
147 m/s2 X、Y、Z各方向 3回
耐ノイズ性1000 V [P-P] パルス幅 1 μs、50 ns (ノイズシミュレータ法による) (電源端子)
使用雰囲気腐食性ガスのないこと。塵埃がひどくないこと。
欧州EU規格EMC：EN 61131-2
RoHS：EN IEC 63000
過電圧カテゴリカテゴリII
汚損度2
本体質量約150 g (端子台含む)
消費電流160 mA 以下

アナログ出力仕様

項目内容
出力点数4 ch
出力レンジ（分解能）電圧：
-10～+10 V DC (分解能：1/64,000)
0～+10 V DC (分解能：1/32,000)
-5～+5 V DC (分解能：1/64,000)
0～+5 V DC (分解能：1/32,000)
+1～+5 V DC (分解能：1/25,600)※精度上のフルスケール (F.S.)は、0～+5 V

電流：
0～+ 20 mA (分解能：1/32,000)
+4～+ 20 mA (分解能：1/25,600)※精度上のフルスケール (F.S.)は、0～+20 mA
変換速度50 μs/4 ch
レンジオーバー出力レンジの±2 ％まで出力可能。
※出力レンジ±2 %を超える値を設定した場合、出力レンジ±2 %に丸めて出力されます。ただし、0～20 mAレンジでは0～20.4 mAになります。
総合精度±0.2 %F.S.以下 (+25 ℃にて)
±0.4 %F.S.以下 (0～+55 ℃にて)
出力インピーダンス（電圧出力）0.5 Ω以下
出力最大電流（電圧出力）10 mA
出力許容負荷抵抗（電流出力）500 Ω以下
絶縁方式出力端子-内部回路間：フォトカプラ、絶縁型DC/DCコンバータ
チャンネル間：非絶縁
変換実行 / 非実行チャンネル設定変換しないCHを設定可能
クリップ機能出力の上下限をデジタル入力値として設定可能。
設定範囲：-32,640～+32,640
スケール変換設定デジタル入力の範囲を任意の値として設定可能。
設定範囲：-32768～+32767
オフセット / ゲイン設定オフセット値は、デジタル入力の範囲を任意の値として設定可能。
設定範囲：-3,000～+3,000
ゲイン値は、デジタル入力の範囲を任意の値として設定可能。
設定範囲：+9,000～+11,000 (90 %～110 %)
アナログ出力保持（STOPモード時）STOPモード時の出力値を任意のデジタル値として設定可能。
設定範囲：-32640～+32640
