AGM1AD8｜モーションコントローラ GM1

ダウンロード

ヘルプ

よくある質問  >

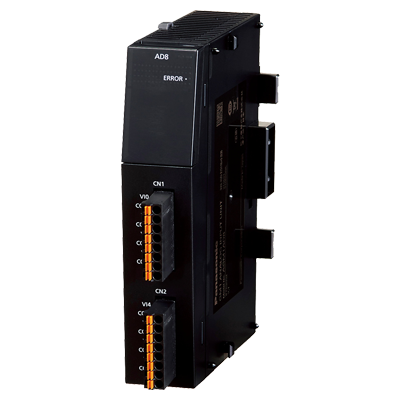

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

品番

AGM1AD8

型番

AGM1AD8

商品

アナログ入力ユニット

商品名

 モーションコントローラ GM1

お問い合わせ

※商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。

スペック詳細

商品改良のため、仕様・外観は予告なしに変更することがありますのでご了承ください。
項目内容
品番AGM1AD8
型番AGM1AD8

一般仕様

項目内容
定格電圧24 V DC
電圧許容範囲20.4～28.8 V DC
許容瞬停時間10 ms
使用周囲温度0～+55 ℃
保存周囲温度-40～+70 ℃
使用周囲湿度10～95 %RH (+25 ℃にて、結露および氷結しないこと)
保存周囲湿度10～95 %RH (+25 ℃にて、結露および氷結しないこと)
耐電圧 (検知電流 5 mA)500 V AC 1分間　※詳細については、各製品の仕様書にてご確認ください。
絶縁抵抗 (試験電圧 500 V DC)100 MΩ以上　※詳細については、各製品の仕様書にてご確認ください。
耐振動JIS B 3502、IEC 61131-2に準拠
5～8.4 Hz 片振幅3.5 mm
8.4～150 Hz 定加速度 9.8 m/s2
X、Y、Z 各方向10回掃引 (1オクターブ/min.)
耐衝撃JIS B 3502、IEC 61131-2に準拠
147 m/s2 X、Y、Z各方向 3回
耐ノイズ性1000 V [P-P] パルス幅 1 μs、50 ns (ノイズシミュレータ法による) (電源端子)
使用雰囲気腐食性ガスのないこと。塵埃がひどくないこと。
欧州EU規格EMC：EN 61131-2
RoHS：EN IEC 63000
過電圧カテゴリカテゴリII
汚損度2
本体質量約150 g (端子台含む)
消費電流160 mA 以下

アナログ入力仕様

項目内容
入力点数8 ch
入力レンジ（分解能）電圧：
-10～+10 V DC (分解能：1/64,000)
0～+10 V DC (分解能：1/32,000)
-5～+5 V DC (分解能：1/64,000)
0～+5 V DC (分解能：1/32,000)
+1～+5 V DC (分解能：1/25,600)※精度上のフルスケール (F.S.)は、0～+5 V

電流：
0～+ 20 mA (分解能：1/32,000)
+4～+ 20 mA (分解能：1/25,600)※精度上のフルスケール (F.S.)は、0～+20 mA
変換速度50 μs/ch
レンジオーバー入力レンジの±2 ％まで入力可能。
※入力レンジ±2 ％超える値を入力した場合、入力レンジ±2 %に丸めて入力されます。ただし、0～20 mAレンジでは0～20.4 mAになります。
総合精度±0.2 %F.S.以下 (+25 ℃にて)
±0.4 %F.S.以下 (0～+55 ℃にて)
入力インピーダンス電圧入力時：約1 MΩ、電流入力時：約250 Ω
絶対最大入力電圧入力時：-15 V～+15 V、電流入力時：-30 mA～+30 mA
絶縁方式入力端子-内部回路間：フォトカプラ、絶縁型DC/DCコンバータ
CH間：非絶縁
変換実行 / 非実行チャンネル設定変換しないCHを設定可能
入力レンジ切り替えチャンネルごとに設定可能
平均処理回数平均：2～60,000回の範囲設定
時間平均：1～1,500 msの時間設定
移動平均：2～2,000回の範囲設定
オフセット / ゲイン設定オフセット値は、デジタル出力の範囲を任意の値として設定可能。
設定範囲：-3,000～+3,000
ゲイン値は、デジタル出力の範囲を任意の値として設定可能。
設定範囲：+9,000～+11,000 (90 %～110 %)
スケール変換設定デジタル出力の範囲を任意の値として設定可能。
設定範囲：-32768～+32767
上限値・下限値比較設定した上限値、下限値を超えた場合に出力
設定範囲：-32768～+32767
最大値・最小値保持サンプリングされた最大値、最小値を保持
断線検知以下のレンジのみ断線検知が可能。自動復帰、手動復帰の選択可能。
・1～5 Vレンジ (検出レベル0.7 V以下)
・4～20 mAレンジ (検出レベル2.8 mA以下)
