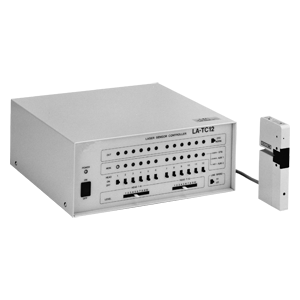

仕様
センサヘッド
| 型式名 | LA-T11 | |
|---|---|---|
| 組み合わせコントローラ | LA-TC12 | |
| 検出領域 | 2.5×6mm(注1) | |
| 検出物体 | 巻線の粒および欠け | |
| 測定可能線径 | ø0.01～ø1mm | |
| 許容線振動幅(注1) | ±1.2mm(検出幅方向)、±2.9mm(光軸方向) | |
| 最小検出物体(注2) | 高さ10±5μmの粒および欠け (但し、長さ200μm以上、ラインスピード500m/分以下) | |
| 対応巻線速度 | 5m/分(粒および欠けの長さ50μm以上)～2,500m/分(粒および欠けの長さ250μm以上) | |
| ウォーミングアップ時間 | 約15分 | |
| 電源表示灯 | 橙色LED(通電時点灯) | |
| 動作表示灯 | 黄色LED(粒および欠け検出時点灯) | |
| 警報表示灯 | 3色LED (緑色：安定入光時点灯、橙色：ガラスフィルタ不良時点灯、赤色：センサ異常時点灯) | |
| 耐 環 境 性 | 使用周囲温度 | +5～+50℃(但し、結露しないこと)、保存時：-10～+60℃ |
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | |
| 使用周囲照度 | 太陽光：受光面照度10,000lx、白熱ランプ：受光面照度3,000lx | |
| 耐ノイズ | 電源ライン：120Vp・周期10ms・パルス幅0.5μs、ふく射：300Vp・周期10ms・パルス幅0.5μs(ノイズシミュレータにて) | |
| 絶縁抵抗 | DC250Vメガにて20MΩ以上 充電部一括・ケース間 | |
| 耐振動 | 耐久10～55Hz 複振幅0.35mm XYZ各方向2時間 | |
| 投光素子 | 赤外半導体レーザクラス1(最大出力：0.18mW以下、発光ピーク波長：780nm) | |
| ケースアース方式 | C(コンデンサ)アース | |
| 材質 | ケース：アルミダイカスト、開口窓：ガラス | |
| ケーブル | 0.38mm2 12芯複合キャブタイヤケーブル4m付(末端コネクタ付) | |
| ケーブル延長 | 専用ケーブルにて全長14mまで延長可能(注3) | |
| 質量 | 約420g | |

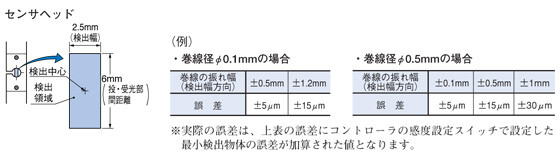

(注1)：検出中心から巻線が検出幅方向に振れた場合は、検出できる粒および欠けの大きさに誤差が生じますのでご注意ください。
また、巻線の太さが太くなる程、振れによる誤差も大きくなります。

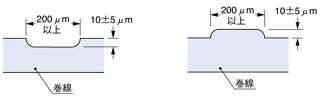

(注2)：最小検出物体は、下図のようになります。また、最小検出物体は検出状態によって誤差が生じますので、ご注意ください。
(注3)：ケーブルを延長してご使用になる場合は、別売の延長ケーブルと組み合わせてご使用ください。
コントローラ
| 型式名 | LA-TC12 | |
|---|---|---|
| 組み合わせセンサヘッド | LA-T11(最大接続台数12台) | |
| 電源電圧 | 100V AC±10% 50/60Hz | |
| 消費電力 | 150VA以下(LA-T11 12台接続時) | |
| センサヘッド用供給電源 | 12V DC、150mA MAX. | |
| 検出出力(OUT1～12) | NPNトランジスタ・オープンコレクタ ・最大流入電流：100mA ・印加電圧：30V DC以下(検出出力-GND間) ・残留電圧： 1.5V以下(流入電流100mAにて) 0.4V以下(流入電流16mAにて) | |
| 出力動作 | 検出時ON | |
| 短絡保護 | 装備 | |
| 警報出力(ALM.1、ALM.2) | NPNトランジスタ・オープンコレクタ ・最大流入電流：100mA ・印加電圧：30V DC以下(警報出力-GND間) ・残留電圧： 1.5V以下(流入電流100mAにて) 0.4V以下(流入電流16mAにて) | |
| 出力動作 | ALM.1：使用しているセンサヘッドの中で1台でもガラスフィルタが不良の場合OFF ALM.2：使用しているセンサヘッドの中で1台でもセンサヘッドが異常(断線、レーザ劣化または検出出力短絡)の場合OFF | |
| 短絡保護 | - | |
| 応答時間 | 5μs以下(ラインスピード選択スイッチHI時)、25μs以下(ラインスピード選択スイッチLO時) | |
| ウォーミングアップ時間 | 約15分 | |
| 電源表示灯 | 橙色LED(通電時点灯) | |
| 動作表示灯 | 黄色LED(検出出力ON時点灯、電源ON2秒後に3秒間点灯) | |
| 警報表示灯 | 3色LED (緑色：安定入光時点灯、橙色：ALM.1 OFF時点灯、赤色：ALM.2 OFF時点灯) (電源ON2秒後に1秒間隔で赤色、橙色、緑色の順で点灯します。) | |
| タイマ機能 | 約2ms固定オフディレイタイマ装備 有効/無効切換式(全チャンネル一括) | |
| 耐 環 境 性 | 使用周囲温度 | +5～+50℃(但し、結露しないこと)、保存時：-10～+60℃ |
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | |
| 耐ノイズ | 電源ライン：1,000Vp・周期10ms・パルス幅0.5μs、ふく射：300Vp・周期10ms・パルス幅0.5μs(ノイズシミュレータにて) | |
| 絶縁抵抗 | DC500Vメガにて20MΩ以上 充電部一括・ケース間 | |
| ケースアース方式 | C(コンデンサ)アース | |
| 材質 | ケース：SECC | |
| 質量 | 約3.6kg | |
| 付属品 | 電源ケーブル(3m)：1本、変換プラグ(3ピン→2ピン)：1個 | |
------------------------------ Tab3 showing ------------------------------
寸法図
単位mm

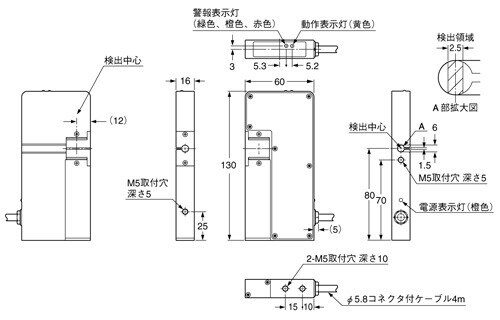

LA-T11
センサヘッド

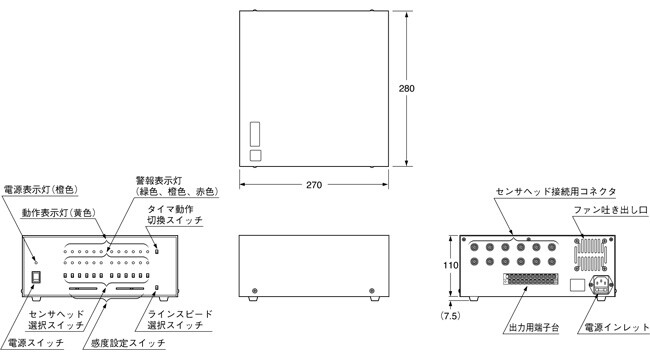

LA-TC12
コントローラ
