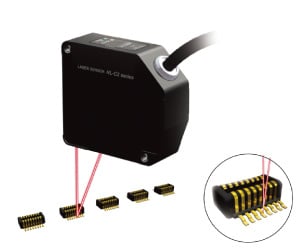

超高速・高精度レーザ変位センサ HL-C2

------------------------------ Tab1 showing ------------------------------

基本情報

34種類のセンサヘッドバリエーションでアプリケーション対応力クラスNo.1^※

FDA : 一部機種を除く

お問い合わせ

特長

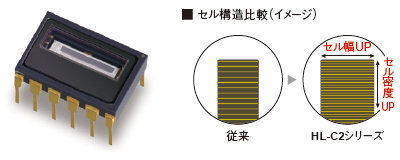

計測に特化した専用CMOS「HDLC-CMOSセンサ」

HL-C2シリーズ専用HDLC-CMOSセンサを開発。最新のCMOSプロセス技術と受光素子チップ上に信号処理回路を集積した「システム・オン・チップ」化により、高密度の受光セル部と限界の処理スピードが得られました。
HDLC：High Density Linear Cell

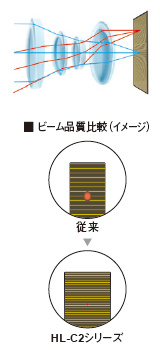

シャープで微細な投光レーザ「MSGB」

独自の光学技術と絞り構造により、理想的なレーザ光を実現。また、投光量調整機能に新たなアルゴリズムを搭載し、最適な投光状態を保ちます。

MSGB：Micro Spot Gaussian Beam

正反射専用

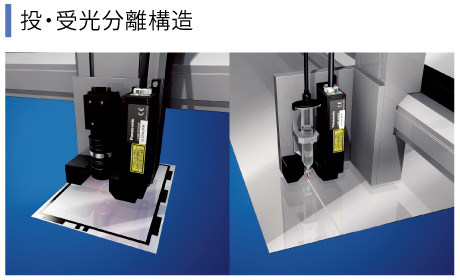

投・受光分離構造により、安定した測定が可能に

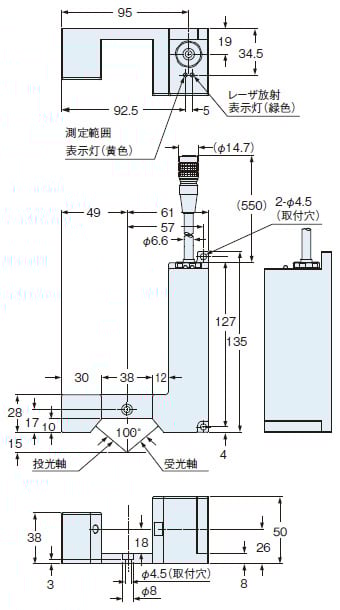

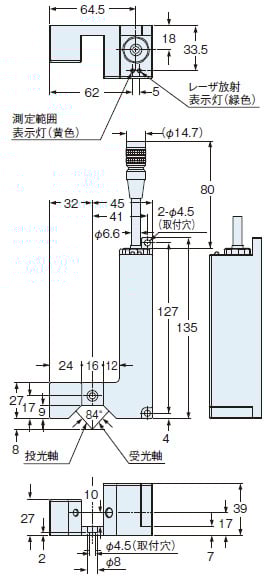

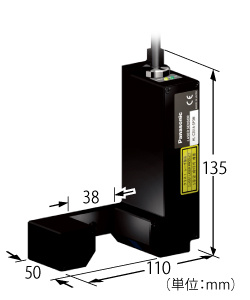

■HL-C201A-SP2(M)、HL-C201A-SP3(M)
レーザ投光部と受光部を分離した構造にしたことにより、カメラレンズの中心軸で検出ポイントをとらえることが可能に。

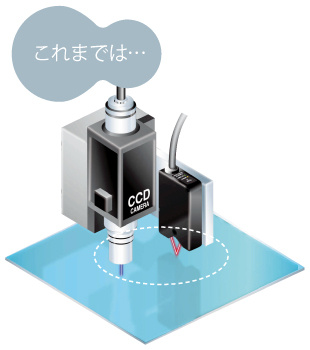

ノズルの滴下点と、変位センサの測定点は同じにできませんでした。

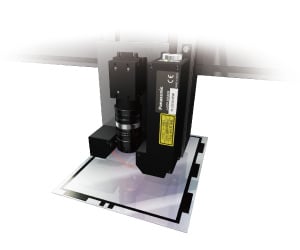

滴下点と測定点を同軸にすることにより、安定した測定が可能となりました。

投・受光分離構造により、安定した測定が可能に

2形状2タイプの計4機種をラインアップ。

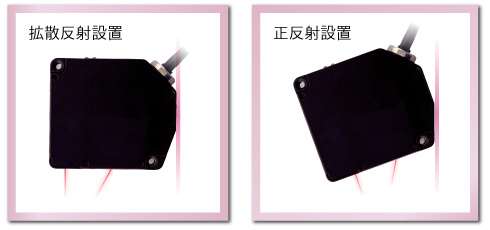

拡散反射・正反射兼用

同一機種で拡散反射と正反射の使い分けが可能

■HL-C203B(-MK)、HL-C205□(-MK)、HL-C208□(-MK)、　HL-C211□(-MK)、HL-C235□E(-MK)、HL-C235CE-W(MK)

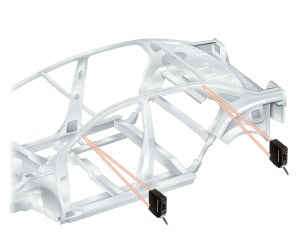

自動車・自動車部品の測定には [自動車・自動車部品の生産設備]

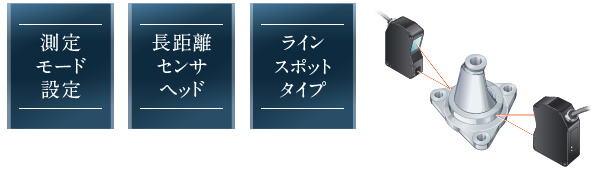

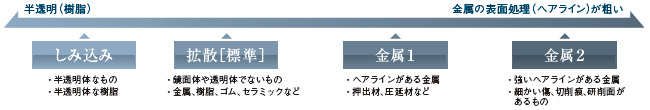

測定モード設定でさまざまなワークに対応

測定対象物に合わせて、最適なデジタル処理を選択できます。

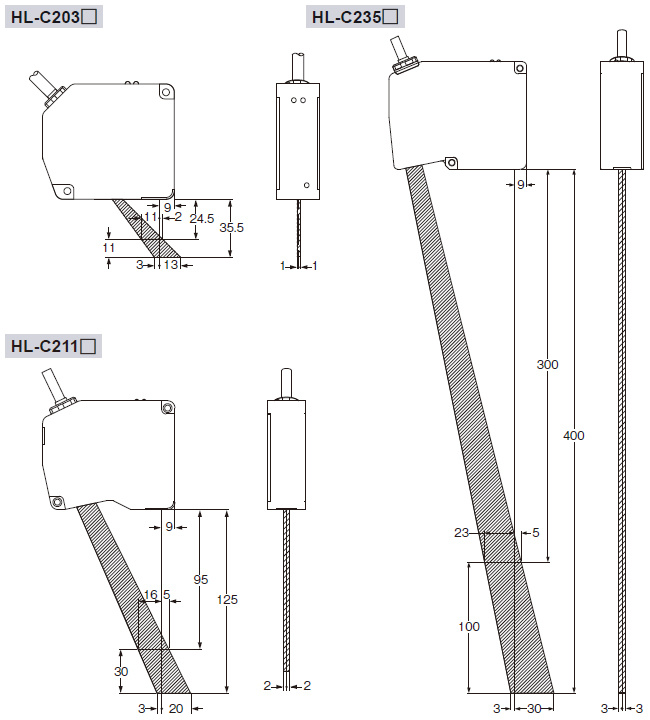

長距離センサヘッドを用意

測定中心距離110mm、350mmの長距離センサヘッドをラインアップ。
ワーク間距離を離せることで、ワークの接触によるセンサ破損のリスクを低減できます。

・測定中心距離 110±15mm
HL-C211B(-MK)、HL-C211C(-MK)

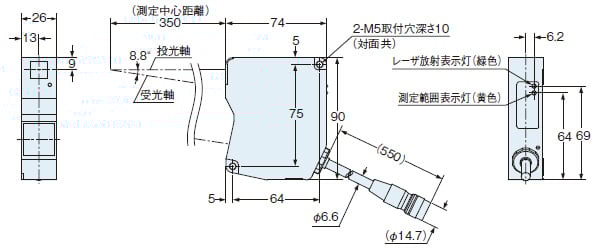

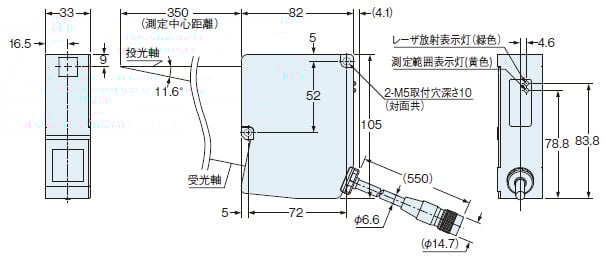

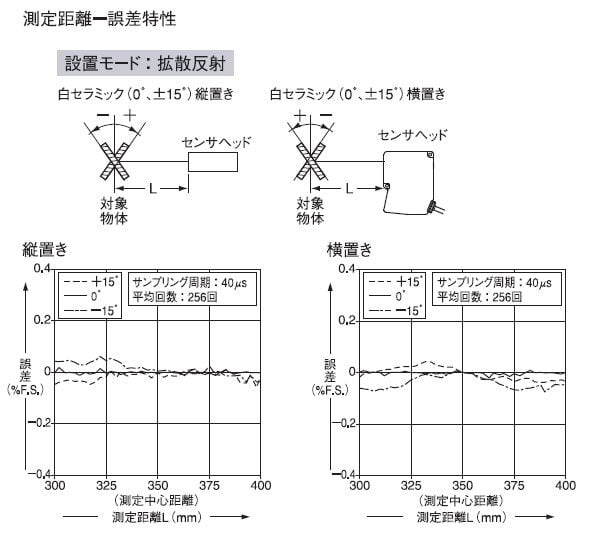

・測定中心距離 300±50mm
HL-C235BE(-MK)、HL-C235CE(-MK)

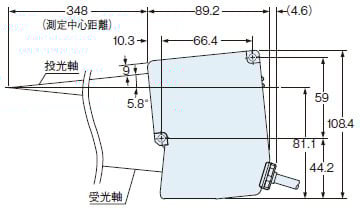

・測定中心距離 300±200mm
HL-C235CE-W(MK)

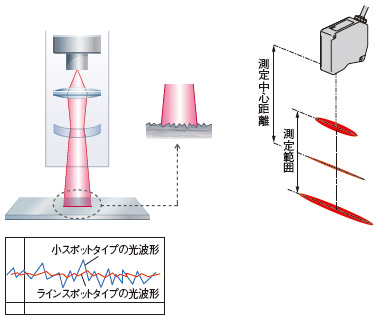

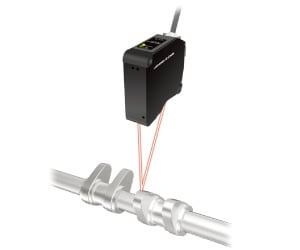

ラインスポットタイプを用意

金属表面の影響を受けにくい、ラインスポットタイプを各測定中心距離で用意しています。

平らに見える面でも拡大観察すると表面に微小な凹凸があります。
この凹凸の影響により測定誤差が生じます。
ラインスポットタイプはこのような凹凸の影響を平均化し、粗面ワークを安定測定できます。

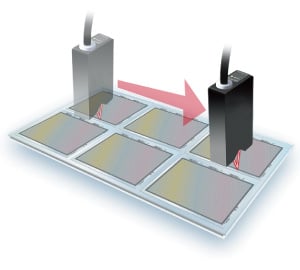

ガラスの高さ・厚みの測定には [FPDおよび太陽光発電パネルの生産設備]

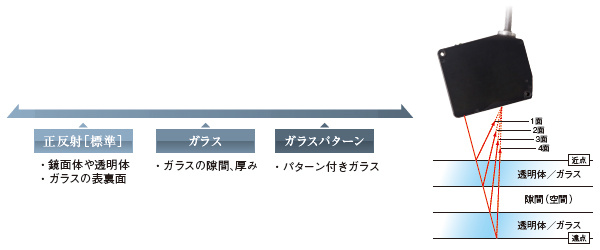

測定モード設定でさまざまなワークに対応

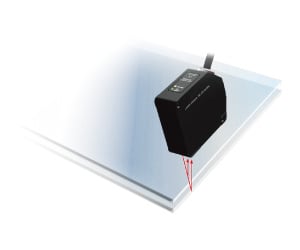

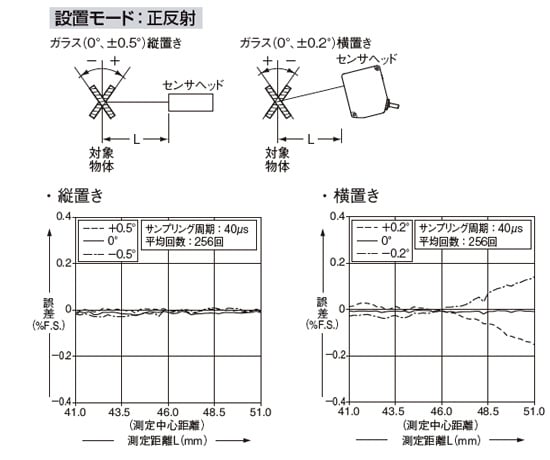

透明体や鏡面体を測定する場合、正反射設置となります。測定用途に応じたデジタル処理を選択できます。

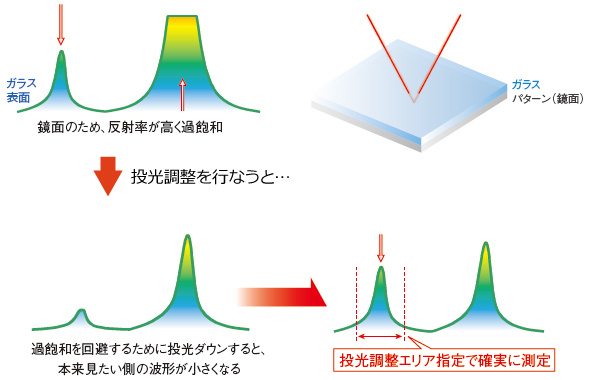

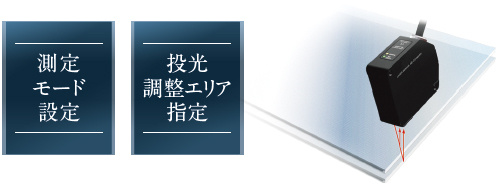

投光調整エリア指定でガラス表面を測定可能

最適な投光量を調整する「投光調整」と、投光調整のエリアを指定することができる「投光調整エリア指定」を組み合わせることで、ガラス表面を確実に測定できます。

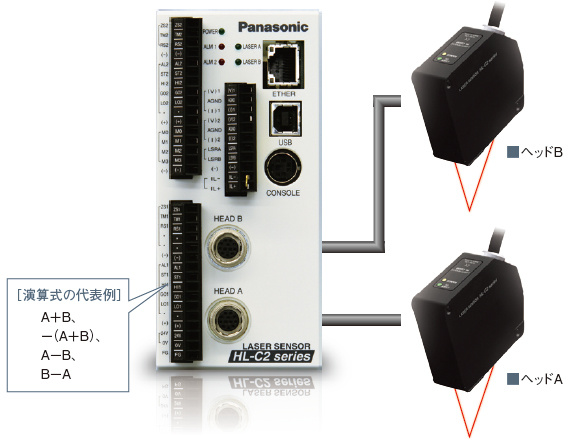

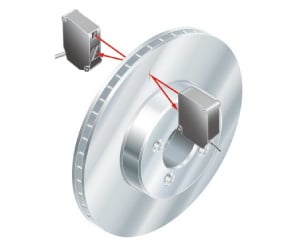

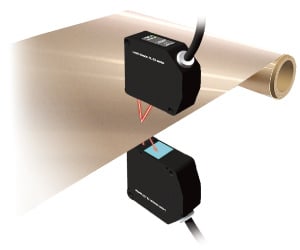

センサヘッド2台の演算をコントローラ内で処理可能

挟み込みによる厚み測定や2点間ギャップ測定など、基本演算式を搭載しているため、演算結果を出力できます。
上位コントローラ（PLCなど）での演算処理を削減できます。

各上位コントローラとの接続が可能

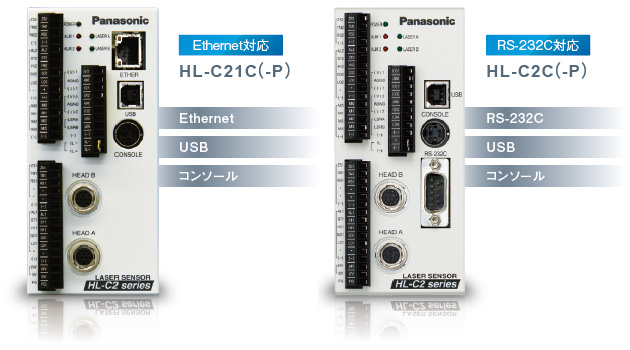

Ethernet、USB、RS-232Cに対応した各コントローラをラインアップ。パソコンやPLCなどへの接続が可能です。
※USB接続したパソコンからコントローラを制御するためのAPI(Application Programming Interface)およびサンプルプログラムは、弊社Webサイトより無償でダウンロードできます。

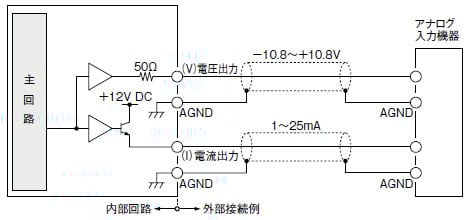

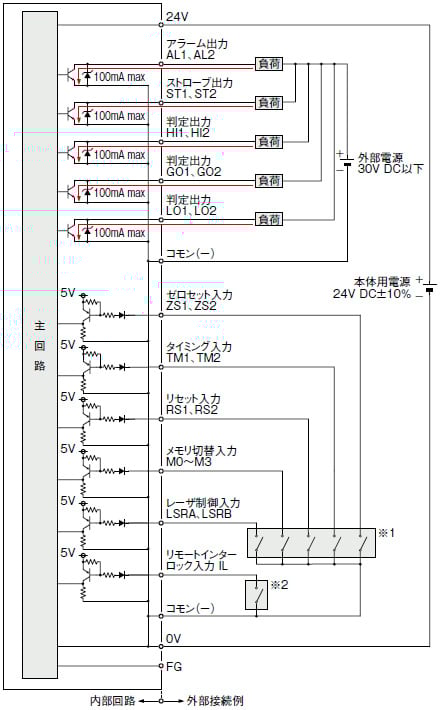

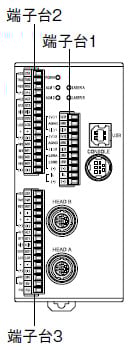

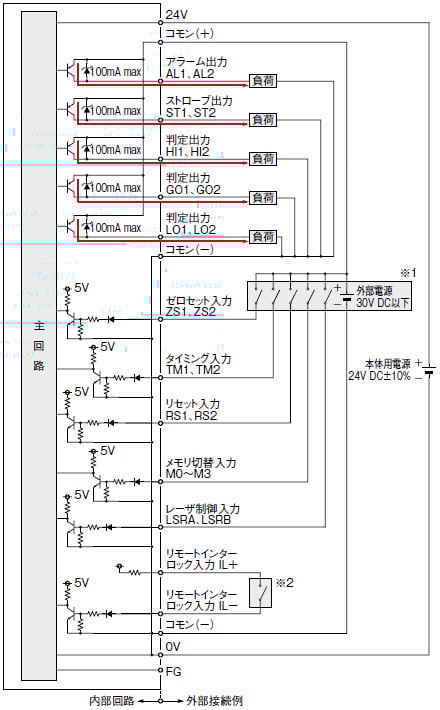

出力ポートを豊富に搭載し、ご要望に応じた出力が可能

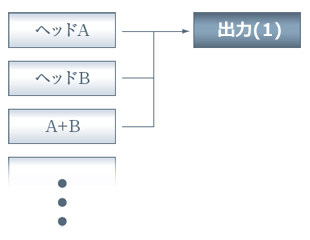

出力(1)および出力(2)は、それぞれ「アナログの各出力」、「各種出力（判定、アラームなど）」、「各種入力（投光停止、ゼロセットなど）」を独立して搭載しています。

・演算結果を含め、割付可能です。
・出力(2)も独立していて、同様の設定が可能です。

		出力(1)	出力(2)
出力回路	アナログ電圧	○	○
	アナログ電流	○	○
	Hi／Go／Low判定	○	○
	アラーム	○	○
	ストローブ	○	○
入力回路	ゼロセット	○	○
	タイミング	○	○
	リセット	○	○

※その他、レーザ制御(投光停止)入力、メモリ切替入力など搭載。

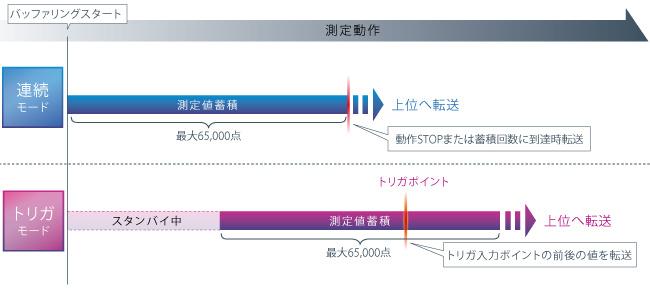

バッファリング機能により、『測定値』の一時蓄積が可能

バッファリング機能は、高速サンプリング（10μs）で取得した測定値をコントローラに、一時的に蓄積した後に上位へ転送する機能。
最大65,000点の値を蓄積できます。形状データの蓄積により、トレーサビリティなどに貢献できます。
また、トリガモードでは、異常時をトリガ入力とすることで、異常前後の測定値を取得することができ、原因究明に役立ちます。

各種PLCでのコントローラの状態取得がプログラムレスで簡単

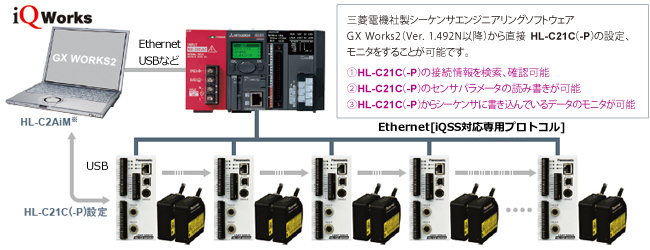

HL-C21C(-P)は、MEWTOCOL（弊社プログラマブルコントローラ）・MCプロトコル（三菱電機株式会社製 MELSEC-Q、MELSEC-Lシリーズ）・iQSS対応専用プロトコル（三菱電機株式会社製 MELSEC-Lシリーズ）に対応しているため、“プログラム・レス”でプログラマブルコントローラのデータレジスタに測定値などの情報を自動的に書き込みます。
※iQSSは、三菱電機株式会社製のiQ Sensor Solutionです。

HL-C2AiM：HL-C2専用インテリジェントモニタ
>>詳しくはこちらから

簡単立ち上げ

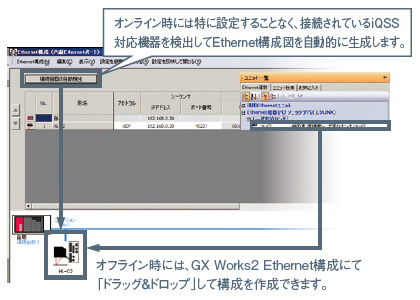

「接続機器の自動検出」や「ドラッグ＆ドロップ」にてHL-C21C(-P)の接続設定を構成可能。
開発工数を削減可能

※三菱電機株式会社製シーケンサエンジニアリングソフトウェア　GX Works2(Ver.1.492N以降)からの対応となります。

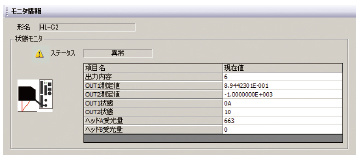

センサモニタ
HL-C21C(-P)の測定状態のモニタが簡単。

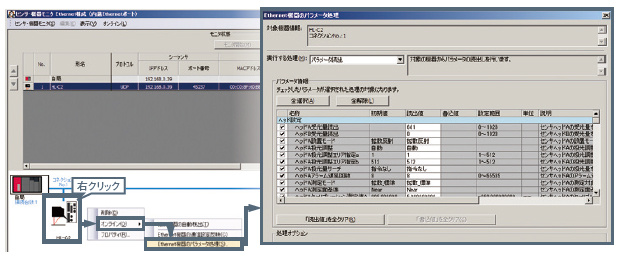

センサパラメータ読み書き
HL-C21C(-P)のセンサパラメータの読み書きが簡単。

※Configurator WD(弊社Ethernet通信用設定ツールVer.1.62以降)にて、HL-C21C(-P)のEthernet通信設定が必要です。(弊社Webサイトより無償でダウンロードできます。)
※MELSEC-Qシリーズに対しては、MCプロトコルで対応し、センサモニタが可能です。

初期設定や設定変更の利便性を追求した操作アイテム

プログラマブル表示器GT12やパソコン上で設定できるツールソフト（インテリジェントモニタHL-C2AiM、データ収集ツールHL-C2AiG）と組み合わせることで、測定値のみならず、受光量波形などの表示が可能です。

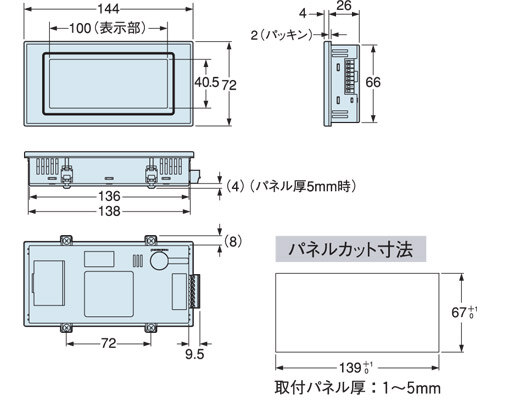

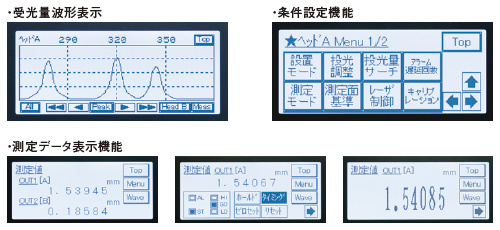

プログラマブル表示器GT12
-タッチパネルで簡単操作、分かりやすい表示-

プログラマブル表示器GT12に画面データ（無償提供）をインストールすることで、波形表示や条件設定ができる専用コンソールとしてご利用になれます。
（接続には専用ケーブルが必要です。）

※GT12シリーズは、下記期日にて受注終了とさせていただきます。
・SDカードスロットタイプ：2024年9月末日受注終了
・SDカードスロット無タイプ：2025年9月末日受注終了

インテリジェントモニタ　HL-C2AiM
-波形モニタリングや機能設定がパソコンで自由自在-

※弊社Webサイトより無償でダウンロードできます。

OS(注1)	Microsoft Windows® 7 Professional 32bit/64bit Microsoft Windows® 8.1 Pro 32bit/64bit Microsoft Windows® 10 32bit/64bit （日本語・英語・中国語・韓国語）
CPU	1GHz以上のプロセッサ(注2)
メモリ	2GB以上(注2)
ハードディスク	50MB以上の空き容量
表示画面	SXGA(1280×1024 フルカラー)以上
シリアルポート	RS-232C準拠　通信速度115.2kbps
USBポート	USB2.0フルスピード(USB1.1互換)準拠
対応言語	日本語・英語・中国語・韓国語

(注1):MicrosoftおよびWindowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。

(注2):但しOSの動作環境に依存します。

データ収集ツール　HL-C2AiG
-プログラミング不要。ツール設定だけでデータ収集が自由自在-

表計算ソフト	Microsoft® Excel 2000(日本語版)以上
OS(注1)	Microsoft Windows® 7 Professional 日本語 32bit/64bit Microsoft Windows® 8.1 Pro 日本語 32bit/64bit Microsoft Windows® 10 日本語 32bit/64bit
CPU	2.53GHz以上のプロセッサ(注2)
メモリ	2GB以上(注2)
ハードディスク	20MB以上の空き容量
表示画面	SXGA(1280×1024フルカラー)以上
USBポート	USB2.0(USB1.1準拠)
シリアルポート	RS-232C準拠　通信速度115.2kbps
コントローラ	HL-C2シリーズVer.2.01以上必要
対応言語	日本語

(注1)MicrosoftおよびWindowsは、米国Microsoft Corporationの、米国およびその他の国における登録商標または商標です。

(注2):但しOSの動作環境に依存します。

HL-C2シリーズとパソコンを接続し、測定結果を表計算ソフトに転送して任意のセルに数値データとして貼り付けることが可能なソフトウェアです。
測定結果を転送するタイミング、回数を細かに設定することができ、データ収集の手間を大幅に低減し、アプリケーション評価の作業を強力に支援します。

------------------------------ Tab2 showing ------------------------------

------------------------------ Tab3 showing ------------------------------

------------------------------ Tab4 showing ------------------------------

------------------------------ Tab5 showing ------------------------------

仕様

センサヘッド

小スポットタイプ [HL-C201□]
小スポットタイプ [HL-C203□／HL-C205□]
小スポットタイプ [HL-C208□]
小スポットタイプ [HL-C211□]
小スポットタイプ [HL-C235□]
ラインスポットタイプ [HL-C201□(E)]
ラインスポットタイプ [HL-C203□(E)／HL-C205□(E)]
ラインスポットタイプ [HL-C208□(E)]
ラインスポットタイプ [HL-C211□(E)]
ラインスポットタイプ [HL-C235□(E)]

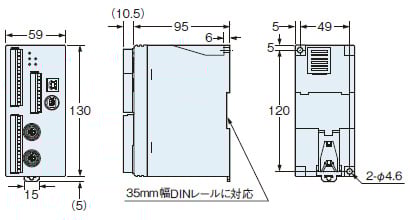

コントローラ

コントローラ

センサヘッド

小スポットタイプ

種類		小スポットタイプ
型式名	JIS／IEC規格適合タイプ	HL-C201A(E)	HL-C201A(E)-SP2	HL-C201A(E)-SP3
型式名	FDA規則適合タイプ	HL-C201F(E)	-	-
適合規制および認証		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、中国RoHS、FDA規則(注2)、韓国無線規則(電波法KC)
設置モード		正反射のみ

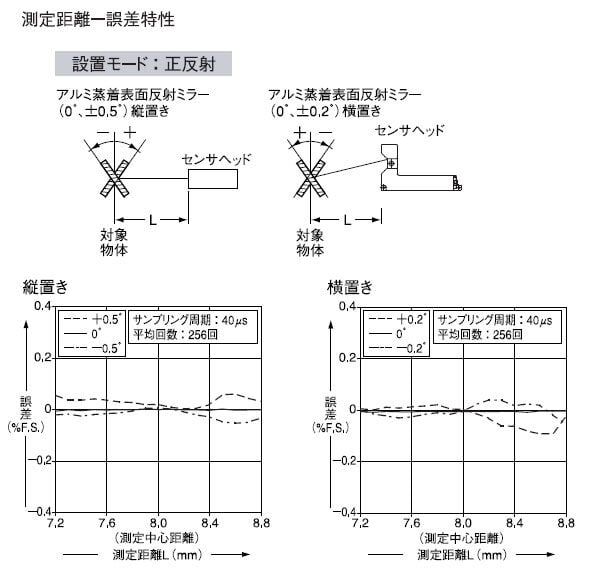

測定中心距離		10mm	8mm	15mm
測定範囲(注3)		±1mm	±0.8mm	±1mm
分解能[平均回数] (注4)(注5)		・HL-C201A／HL-C201A-SP2／HL-C201A-SP3／HL-C201F： 0.04μm［256回］、0.01μm［4,096回］・HL-C201AE／HL-C201AE-SP2／HL-C201AE-SP3／HL-C201FE： 0.25μm［256回］
直線性(注6)		±0.02% F.S.
温度特性		0.01% F.S./℃	0.02% F.S./℃
光源		赤色半導体レーザ(発光ピーク波長：658nm)
光源		最大出力：0.1mW		最大出力：0.3mW
	JIS／IEC規格適合タイプ	クラス1(JIS/IEC/KS) (E)タイプ：クラス1(JIS/IEC/GB/KS)
	FDA規則適合タイプ	クラス1 [FDA(注7)/JIS/IEC] (E)タイプ：クラス1 [FDA(注7)/JIS/IEC/GB]	-	-
ビーム径(注8)		約ø20μm		約ø30μm
受光素子		リニアイメージセンサ
表示灯	レーザ放射表示灯	緑色発光ダイオードレーザ放射時点灯
表示灯	測定範囲表示灯	黄色発光ダイオード測定中心付近で点灯／測定範囲内で点滅／測定範囲外で消灯
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	0～+45℃(但し、結露および氷結しないこと)、保存時：-20～+70℃
	使用周囲湿度	35～85%RH、保存時：35～85%RH
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下(注9)
	耐振動	耐久10～55Hz(周期1分)　複振幅1.5mm　XYZ各方向2時間
	耐衝撃	耐久196ｍ/s²　XYZ各方向3回
ケーブル		コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		オプション(別売)の延長ケーブルにて全長30ｍまで延長可能
材質		本体ケース、本体カバー：アルミダイカスト、前面カバー：ガラス
質量		約250g(ケーブルを含む)
付属品		レーザ警告ラベル(各規格・規則対応)：1セット

(注1):指定なき測定条件は、コントローラと接続し、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：40μs、平均回数：256回、測定中心距離、対象物体：HL-C201A(E)／HL-C201A(E)-SP2／HL-C201F(E)はアルミ蒸着表面反射ミラー、HL-C201A(E)-SP3は透明ガラス、デジタル測定値とします。

(注2): FDA規則適合品については、マニュアルなどで品番をご確認ください。

(注3):測定範囲は、サンプリング周期20μsおよび10μsにおいて下記のようになります。

型式名		HL-C201□	HL-C201□-SP2	HL-C201□-SP3
設置モード		正反射のみ	正反射のみ	正反射のみ
サンプリング周期	20μs	+0.1～+1.0mm	+0.1～+0.8mm	+0.1～+1.0mm
サンプリング周期	10μs	+0.8～+1.0mm	+0.7～+0.8mm	+0.8～+1.0mm

(注4):測定中心距離におけるデジタル測定値のバラツキのP-P値を距離に換算したものです。

(注5):最小分解能が0.25μm未満の機種は"外国為替及び外国貿易法"で定められた輸出規制に該当します。

(注6):弊社の標準物体測定時におけるデジタル変位出力の理想直線に対する誤差を表します。対象物体によって変化する場合があります。

(注7):FDA規則のLaser Notice No.56規定に従い、IEC 60825-1 Ed.3 への準拠を除き、FDA規則(FDA 21 CFR 1040.10 および1040.11)に準拠します。

(注8):測定中心距離における大きさです。中心光強度の1/e²(約13.5%)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注9):使用周囲照度による変動は±0.03% F.S.以下となります。

種類		小スポットタイプ
型式名	JIS／IEC規格適合タイプ	HL-C203B(E)		HL-C205B(E)		HL-C205C(E)
型式名	FDA規則適合タイプ	HL-C203F(E)		HL-C205B(E)		HL-C205C(E)
適合規制および認証		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、中国RoHS、FDA規則(注2)、韓国無線規則(電波法KC)
設置モード(注3)		拡散反射時	正反射時	拡散反射時	正反射時	拡散反射時	正反射時
測定中心距離		30mm	26.4mm	50mm	46mm	50mm	46mm
測定範囲(注4)		±5mm	±4.6mm	±5mm	±5mm	±5mm	±5mm
分解能 [平均回数] (注5)(注6)		・HL-C203B／HL-C203F： 0.1μm［256回］、0.025μm［4,096回］・HL-C203BE／HL-C203FE： 0.25μm［256回］		・HL-C205B／HL-C205C：　0.2μm［256回］、0.05μm［4,096回］・HL-C205BE／HL-C205CE：　0.25μm［256回］
直線性(注7)		±0.03% F.S.
温度特性		0.01% F.S./℃
光源		赤色半導体レーザ(発光ピーク波長：658nm)
光源		最大出力：1mW		最大出力：1mW		最大出力：5mW
	JIS／IEC規格適合タイプ	クラス2(JIS/IEC/KS) (E)タイプ：クラス2(JIS/IEC/GB/KS)		クラス2[FDA(注8)/JIS/IEC/KS] (E)タイプ：クラス2 [FDA(注8)/JIS/IEC/GB/KS]		クラス3R[FDA(注8)/JIS/IEC/KS] (E)タイプ：クラス3R [FDA(注8)/JIS/IEC/GB/KS]
	FDA規則適合タイプ	クラスII(FDA) およびクラス2(JIS/IEC) (E)タイプ：クラス2(JIS/IEC/GB)
ビーム径(注9)		約ø30μm		約ø70μm
受光素子		リニアイメージセンサ
表示灯	レーザ放射表示灯	緑色発光ダイオードレーザ放射時点灯
表示灯	測定範囲表示灯	黄色発光ダイオード測定中心付近で点灯／測定範囲内で点滅／測定範囲外で消灯
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	0～+45℃(但し、結露および氷結しないこと)、保存時：－20～+70℃
	使用周囲湿度	35～85%ＲＨ、保存時：35～85%ＲＨ
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下(注10)
	耐振動	耐久10～55Ｈz(周期1分)　複振幅1.5mm　ＸＹＺ各方向2時間
	耐衝撃	耐久196ｍ/s²　ＸＹＺ各方向3回
ケーブル		コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		オプション(別売)の延長ケーブルにて全長30ｍまで延長可能
材質		本体ケース、本体カバー：アルミダイカスト、前面カバー：ガラス
質量		約250g(ケーブルを含む)		約300g(ケーブルを含む)
付属品		レーザ警告ラベル(各規格・規則対応)：1セット

(注1):指定なき測定条件は、コントローラと接続し、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：40μs、平均回数：256回、測定中心距離、対象物体：白セラミック、デジタル測定値とします。

(注2):FDA規則適合品については、マニュアルなどで品番をご確認ください。

(注3):正反射設置時に反射光量が大きい場合は、別売のNDフィルタHL-C2F01をご使用ください。

(注4):測定範囲は、サンプリング周期20μsおよび10μsにおいて下記のようになります。

型式名		HL-C203□		HL-C205□
設置モード		拡散反射時	正反射時	拡散反射時	正反射時
サンプリング周期	20μs	0～+5.0mm	0～+4.6mm	+0.5～+5.0mm	+0.5～+5.0mm
サンプリング周期	10μs	+3.8～+5.0mm	+3.6～+4.6mm	+4.7～+5.0mm	+4.6～+5.0mm

(注5):測定中心距離におけるデジタル測定値のバラツキのP-P値を距離に換算したものです。

(注6):最小分解能が0.25μm未満の機種は"外国為替及び外国貿易法"で定められた輸出規制に該当します。

(注7):弊社の標準物体測定時におけるデジタル変位出力の理想直線に対する誤差を表します。対象物体によって変化する場合があります。

(注8):FDA規則のLaser Notice No.56規定に従い、IEC 60825-1 Ed.3 への準拠を除き、FDA規則(FDA 21 CFR 1040.10 および1040.11)に準拠します。

(注9):測定中心距離における大きさです。中心光強度の1/e²(約13.5%)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注10):使用周囲照度による変動は±0.03% F.S.以下となります。

種類		小スポットタイプ
型式名	JIS／IEC規格適合タイプ	HL-C208B(E)		HL-C208C(E)
型式名	FDA規則適合タイプ	HL-C208B(E)		HL-C208C(E)
適合規制および認証		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、中国RoHS、FDA規則(注2)、韓国無線規則(電波法KC)
設置モード(注3)		拡散反射時	正反射時	拡散反射時	正反射時

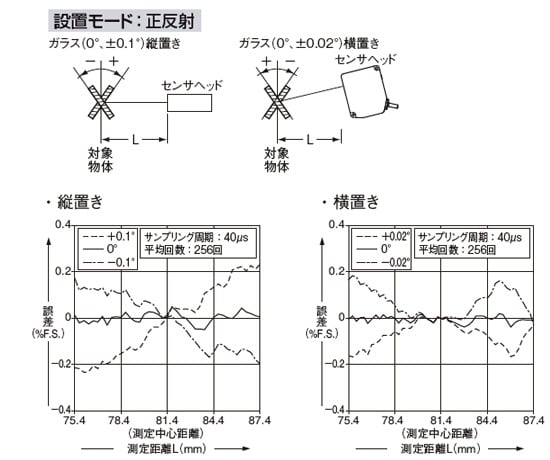

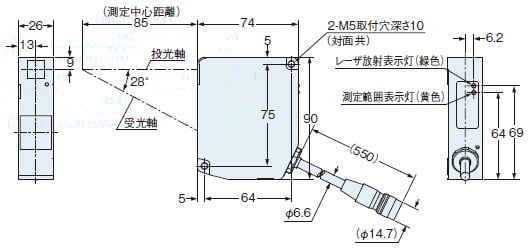

測定中心距離		85mm	81.4mm	85mm	81.4mm
測定範囲(注4)		±20mm	±6mm	±20mm	±6mm
分解能 [平均回数] (注5)(注6)		・HL-C208B／HL-C208C：　0.6μm[256回]、0.15μm[4,096回] ・HL-C208BE／HL-C208CE：　0.6μm[256回]、0.25μm[4,096回]
直線性(注7)		±0.03% F.S.	±0.1% F.S.	±0.03% F.S.	±0.1% F.S.
温度特性		0.01% F.S./℃
光源		赤色半導体レーザ(発光ピーク波長：658nm)
光源		最大出力：1mW		最大出力：5mW
	JIS／IEC規格適合タイプ	クラス2[FDA(注8)/JIS/IEC/KS] (E)タイプ：クラス2[FDA(注8)/JIS/IEC/GB/KS]		クラス3R[FDA(注8)/JIS/IEC/KS] (E)タイプ：クラス3R[FDA(注8)/JIS/IEC/GB/KS]
	FDA規則適合タイプ	クラス2[FDA(注8)/JIS/IEC/KS] (E)タイプ：クラス2[FDA(注8)/JIS/IEC/GB/KS]
ビーム径(注9)		約ø100μm
受光素子		リニアイメージセンサ
表示灯	レーザ放射表示灯	緑色発光ダイオードレーザ放射時点灯
表示灯	測定範囲表示灯	黄色発光ダイオード測定中心付近で点灯／測定範囲内で点滅／測定範囲外で消灯
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	0～+45℃(但し、結露および氷結しないこと)、保存時：－20～+70℃
	使用周囲湿度	35～85%ＲＨ、保存時：35～85%ＲＨ
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下(注10)
	耐振動	耐久10～55Ｈz(周期1分)　複振幅1.5mm　ＸＹＺ各方向2時間
	耐衝撃	耐久196ｍ/s²　ＸＹＺ各方向3回
ケーブル		コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		オプション(別売)の延長ケーブルにて全長30ｍまで延長可能
材質		本体ケース、本体カバー：アルミダイカスト、前面カバー：ガラス
質量		約300g(ケーブルを含む)
付属品		レーザ警告ラベル(各規格・規則対応)：1セット

(注1):指定なき測定条件は、コントローラと接続し、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：40μs、平均回数：256回、測定中心距離、対象物体：白セラミック、デジタル測定値とします。

(注2):FDA規則適合品については、マニュアルなどで品番をご確認ください。

(注3):正反射設置時に反射光量が大きい場合は、別売のNDフィルタHL-C2F01をご使用ください。

(注4):測定範囲は、サンプリング周期20μsおよび10μsにおいて下記のようになります。

型式名		HL-C208□
設置モード		拡散反射時	正反射時
サンプリング周期	20μs	+0～+20mm	+0～+6.0mm
サンプリング周期	10μs	+18～+20mm	測定不可

(注5):測定中心距離におけるデジタル測定値のバラツキのP-P値を距離に換算したものです。

(注6):最小分解能が0.25μm未満の機種は"外国為替及び外国貿易法"で定められた輸出規制に該当します。

(注7):弊社の標準物体測定時におけるデジタル変位出力の理想直線に対する誤差を表します。対象物体によって変化する場合があります。

(注8):FDA規則のLaser Notice No.56規定に従い、IEC 60825-1 Ed.3 への準拠を除き、FDA規則(FDA 21 CFR 1040.10 および1040.11)に準拠します。

(注9):測定中心距離における大きさです。中心光強度の1/e²(約13.5%)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注10):使用周囲照度による変動は±0.03% F.S.以下となります。

種類		小スポットタイプ
型式名	JIS／IEC規格適合タイプ	HL-C211B(E)		HL-C211C(E)
型式名	FDA規則適合タイプ	HL-C211F(E)		HL-C211F5(E)
適合規制および認証		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、中国RoHS、FDA規則(注2)、韓国無線規則(電波法KC)
設置モード(注3)		拡散反射時	正反射時	拡散反射時	正反射時

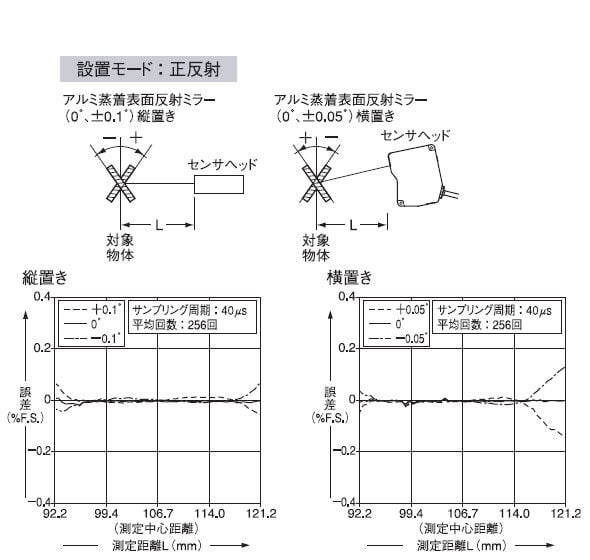

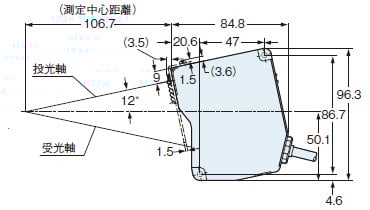

測定中心距離		110mm	106.7mm	110mm	106.7mm
測定範囲(注4)		±15mm	±14.5mm	±15mm	±14.5mm
分解能 [平均回数] (注5)(注6)		・HL-C211B／HL-C211C ／HL-C211F／HL-C211F5： 0.4μm[256回]、0.1μm[4,096回] ・HL-C211BE／HL-C211CE ／HL-C211FE／HL-C211F5E： 0.4μm[256回]、0.25μm[4,096回]
直線性(注7)		±0.03% F.S.
温度特性		0.01% F.S./℃
光源		赤色半導体レーザ(発光ピーク波長：658nm)
光源		最大出力：1mW		最大出力：5mW
	JIS／IEC規格適合タイプ	クラス2(JIS/IEC/KS) (E)タイプ：クラス2(JIS/IEC/GB/KS)		クラス3R(JIS/IEC/KS) (E)タイプ：クラス3R(JIS/IEC/GB/KS)
	FDA規則適合タイプ	クラスⅡ(FDA)およびクラス2(JIS/IEC) (E)タイプ：クラスⅡ(FDA)およびクラス2(JIS/IEC/GB)		クラスⅢa(FDA)およびクラス3R(JIS/IEC) (E)タイプ：クラスⅢa(FDA)およびクラス3R(JIS/IEC/GB)
ビーム径(注8)		約ø80μm
受光素子		リニアイメージセンサ
表示灯	レーザ放射表示灯	緑色発光ダイオードレーザ放射時点灯
表示灯	測定範囲表示灯	黄色発光ダイオード測定中心付近で点灯／測定範囲内で点滅／測定範囲外で消灯
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	0～+45℃(但し、結露および氷結しないこと)、保存時：-20～+70℃
	使用周囲湿度	35～85%ＲＨ、保存時：35～85%ＲＨ
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下(注9)
	耐振動	耐久10～55Ｈz(周期1分)　複振幅1.5mm　ＸＹＺ各方向2時間
	耐衝撃	耐久196ｍ/s²　ＸＹＺ各方向3回
ケーブル		コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		オプション(別売)の延長ケーブルにて全長30ｍまで延長可能
材質		本体ケース、本体カバー：アルミダイカスト、前面カバー：ガラス
質量		約300g(ケーブルを含む)
付属品		レーザ警告ラベル(各規格・規則対応)：1セット

(注1):指定なき測定条件は、コントローラと接続し、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：40μs、平均回数：256回、測定中心距離、対象物体：白セラミック、デジタル測定値とします。

(注2):FDA規則適合品については、マニュアルなどで品番をご確認ください。

(注3):正反射設置時に反射光量が大きい場合は、別売のNDフィルタHL-C2F01をご使用ください。

(注4):測定範囲は、サンプリング周期20μsおよび10μsにおいて下記のようになります。

型式名		HL-C211□
設置モード		拡散反射時	正反射時
サンプリング周期	20μs	+0.5～+15.0mm	+0.5～+14.5mm
サンプリング周期	10μs	+12.5～+15.0mm	+12.5～+14.5mm

(注5):測定中心距離におけるデジタル測定値のバラツキのP-P値を距離に換算したものです。

(注6):最小分解能が0.25μm未満の機種は"外国為替及び外国貿易法"で定められた輸出規制に該当します。

(注7):弊社の標準物体測定時におけるデジタル変位出力の理想直線に対する誤差を表します。対象物体によって変化する場合があります。

(注8):測定中心距離における大きさです。中心光強度の1/e²(約13.5%)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注9):使用周囲照度による変動は±0.03% F.S.以下となります。

種類		小スポットタイプ
型式名	JIS／IEC規格適合タイプ	HL-C235BE		HL-C235CE		HL-C235CE-W
型式名	FDA規則適合タイプ	-		-		HL-C235CE-W
適合規制および認証		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、中国RoHS、FDA規則(注2)、韓国無線規則(電波法KC)
設置モード(注3)		拡散反射時	正反射時	拡散反射時	正反射時	拡散反射時
測定中心距離		350mm	348mm	350mm	348mm	350mm
測定範囲(注4)		±50mm	±42mm	±50mm	±42mm	±200mm
分解能 [平均回数] (注5)(注6)		2.0μm[256回]、0.5μm[4,096回]				8μm[256回]、 2μm[4,096回]
直線性(注7)		±0.03% F.S.				±0.04% F.S． (-200～0mm)、 ±0.08% F.S． (0～+200mm) (F.S.=±200mm)
温度特性		0.01% F.S./℃
光源		赤色半導体レーザ(発光ピーク波長：658nm)
光源		最大出力：1mW		最大出力：5mW		最大出力：5mW
	JIS／IEC規格適合タイプ	クラス2(JIS/IEC/GB/KS)		クラス3R(JIS/IEC/GB/KS)		クラス3R[FDA(注8)/JIS/IEC/GB/KS]
	FDA規則適合タイプ	-		-		クラス3R[FDA(注8)/JIS/IEC/GB/KS]
ビーム径(注9)		約ø250μm				約ø400μm
受光素子		リニアイメージセンサ
表示灯	レーザ放射表示灯	緑色発光ダイオードレーザ放射時点灯
表示灯	測定範囲表示灯	黄色発光ダイオード測定中心付近で点灯／測定範囲内で点滅／測定範囲外で消灯
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	0～+45℃(但し、結露および氷結しないこと)、保存時：-20～+70℃
	使用周囲湿度	35～85%ＲＨ、保存時：35～85%ＲＨ
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下(注10)
	耐振動	耐久10～55Ｈz(周期1分)　複振幅1.5mm　ＸＹＺ各方向2時間
	耐衝撃	耐久196ｍ/s²　ＸＹＺ各方向3回
ケーブル		コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		オプション(別売)の延長ケーブルにて全長30ｍまで延長可能
材質		本体ケース、本体カバー：アルミダイカスト、前面カバー：ガラス
質量		約450g(ケーブルを含む)				約300ｇ(ケーブルを含む)
付属品		レーザ警告ラベル(各規格・規則対応)：1セット

(注1):指定なき測定条件は、コントローラと接続し、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：40μs、平均回数：256回、測定中心距離、対象物体：白セラミック、デジタル測定値とします。

(注2):FDA規則適合品については、マニュアルなどで品番をご確認ください。

(注3):正反射設置時に反射光量が大きい場合は、別売のNDフィルタHL-C2F01をご使用ください。

(注4):測定範囲は、サンプリング周期20μsおよび10μsにおいて下記のようになります。

型式名		HL-C235□		HL-C235CE-W
設置モード		拡散反射時	正反射時	拡散反射時
サンプリング周期	20μs	0～+50mm	0～+42mm	-70～+200mm
サンプリング周期	10μs	+36～+50mm	+36～+42mm	+100～+200mm

(注5):測定中心距離におけるデジタル測定値のバラツキのP-P値を距離に換算したものです。

(注6):最小分解能が0.25μm未満の機種は"外国為替及び外国貿易法"で定められた輸出規制に該当します。

(注7):弊社の標準物体測定時におけるデジタル変位出力の理想直線に対する誤差を表します。対象物体によって変化する場合があります。

(注8):FDA規則のLaser Notice No.56規定に従い、IEC 60825-1 Ed.3 への準拠を除き、FDA規則(FDA 21 CFR 1040.10 および1040.11)に準拠します。

(注9):測定中心距離における大きさです。中心光強度の1/e²(約13.5%)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注10):使用周囲照度による変動は±0.03% F.S.以下(HL-C235CE-Wは±0.08% F.S.以下)となります。

ラインスポットタイプ

種類		ラインスポットタイプ
型式名	JIS／IEC規格適合タイプ	HL-C201A(E)-MK	HL-C201A(E)-SP2M	HL-C201A(E)-SP3M
型式名	FDA規則適合タイプ	HL-C201F(E)-MK	-	-
適合規制および認証		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、中国RoHS、FDA規則(注2)、韓国無線規則(電波法KC)
設置モード		正反射のみ
測定中心距離		10mm	8mm	15mm
測定範囲(注3)		±1mm	±0.8mm	±1mm
分解能[平均回数] (注4)(注5)		・HL-C201A-MK／HL-C201A-SP2M／HL-C201A-SP3M／HL-C201F-MK： 0.04μm[256回]、0.01μm[4,096回] ・HL-C201AE-MK／HL-C201AE-SP2M／HL-C201AE-SP3M／HL-C201FE-MK： 0.25μm[256回]
直線性(注6)		±0.02% F.S.
温度特性		0.01% F.S./℃	0.02% F.S./℃
光源		赤色半導体レーザ(発光ピーク波長：658nm)
光源		最大出力：0.1mW		最大出力：0.3mW
	JIS／IEC規格適合タイプ	クラス1(JIS/IEC/KS) (E)タイプ：クラス1(JIS/IEC/GB/KS)
	FDA規則適合タイプ	クラス1[FDA(注7)/JIS/IEC] (E)タイプ：クラス1[FDA(注7)/JIS/IEC/GB]	-	-
ビーム径(注8)		約20×700μm		約30×1,400μm
受光素子		リニアイメージセンサ
表示灯	レーザ放射表示灯	緑色発光ダイオードレーザ放射時点灯
表示灯	測定範囲表示灯	黄色発光ダイオード測定中心付近で点灯／測定範囲内で点滅／測定範囲外で消灯
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	0～+45℃(但し、結露および氷結しないこと)、保存時：－20～+70℃
	使用周囲湿度	35～85%ＲＨ、保存時：35～85%ＲＨ
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下(注9)
	耐振動	耐久10～55Ｈz(周期1分)　複振幅1.5mm　ＸＹＺ各方向2時間
	耐衝撃	耐久196ｍ/s²　ＸＹＺ各方向3回
ケーブル		コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		オプション(別売)の延長ケーブルにて全長30ｍまで延長可能
材質		本体ケース、本体カバー：アルミダイカスト、前面カバー：ガラス
質量		約250g(ケーブルを含む)
付属品		レーザ警告ラベル(各規格・規則対応)：1セット

(注1):指定なき測定条件は、コントローラと接続し、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：40μs、平均回数：256回、測定中心距離、対象物体：HL-C201A(E)-MK／HL-C201A(E)-SP2M／HL-C201F(E)-MKはアルミ蒸着表面反射ミラー、HL-C201A(E)-SP3Mは透明ガラス、デジタル測定値とします。

(注2):FDA規則適合品については、マニュアルなどで品番をご確認ください。

(注3):測定範囲は、サンプリング周期20μsおよび10μsにおいて下記のようになります。

型式名		HL-C201□-MK	HL-C201□-SP2M	HL-C201□-SP3M
設置モード		正反射のみ	正反射のみ	正反射のみ
サンプリング周期	20μs	+0.1～+1.0mm	+0.1～+0.8mm	+0.1～+1.0mm
サンプリング周期	10μs	+0.8～+1.0mm	+0.7～+0.8mm	+0.8～+1.0mm

(注4):測定中心距離におけるデジタル測定値のバラツキのP-P値を距離に換算したものです。

(注5):最小分解能が0.25μm未満の機種は"外国為替及び外国貿易法"で定められた輸出規制に該当します。

(注6):弊社の標準物体測定時におけるデジタル変位出力の理想直線に対する誤差を表します。対象物体によって変化する場合があります。

(注7):FDA規則のLaser Notice No.56規定に従い、IEC 60825-1 Ed.3 への準拠を除き、FDA規則(FDA 21 CFR 1040.10 および1040.11)に準拠します。

(注8):測定中心距離における大きさです。中心光強度の1/e²(約13.5%)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注9):使用周囲照度による変動は±0.03% F.S.以下となります。

種類		ラインスポットタイプ
型式名	JIS／IEC規格適合タイプ	HL-C203B(E)-MK		HL-C205B(E)-MK		HL-C205C(E)-MK
型式名	FDA規則適合タイプ	HL-C203F(E)-MK		HL-C205B(E)-MK		HL-C205C(E)-MK
適合規制および認証		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、中国RoHS、FDA規則(注2)、韓国無線規則(電波法KC)
設置モード(注3)		拡散反射時	正反射時	拡散反射時	正反射時	拡散反射時	正反射時
測定中心距離		30mm	26.4mm	50mm	46mm	50mm	46mm
測定範囲(注4)		±5mm	±4.6mm	±5mm	±5mm	±5mm	±5mm
分解能 [平均回数] (注5)(注6)		・HL-C203B-MK ／HL-C203F-MK： 0.1μm[256回]、 0.025μm[4,096回] ・HL-C203BE-MK ／HL-C203FE-MK： 0.25μm[256回]		・HL-C205B-MK／HL-C205C-MK：　0.2μm[256回]、0.05μm[4,096回] ・HL-C205BE-MK／HL-C205CE-MK：　0.25μm[256回]
直線性(注7)		±0.03% F.S.
温度特性		0.01% F.S./℃
光源		赤色半導体レーザ(発光ピーク波長：658nm)
光源		最大出力：1mW		最大出力：1mW		最大出力：5mW
	JIS／IEC規格適合タイプ	クラス2(JIS/IEC/KS) (E)タイプ：クラス2(JIS/IEC/GB/KS)		クラス2[FDA(注8)/JIS/IEC/KS] (E)タイプ：クラス2[FDA(注8)/JIS/IEC/GB/KS]		クラス3R[FDA(注8)/JIS/IEC/KS] (E)タイプ：クラス3R [FDA(注8)/JIS/IEC/GB/KS]
	FDA規則適合タイプ	クラスII(FDA)およびクラス2(JIS/IEC) (E)タイプ：クラス2(JIS/IEC/GB)		クラス2[FDA(注8)/JIS/IEC/KS] (E)タイプ：クラス2[FDA(注8)/JIS/IEC/GB/KS]
ビーム径(注9)		約30×1,200μm		約70×1,000μm
受光素子		リニアイメージセンサ
表示灯	レーザ放射表示灯	緑色発光ダイオードレーザ放射時点灯
表示灯	測定範囲表示灯	黄色発光ダイオード測定中心付近で点灯／測定範囲内で点滅／測定範囲外で消灯
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	0～+45℃(但し、結露および氷結しないこと)、保存時：－20～+70℃
	使用周囲湿度	35～85%ＲＨ、保存時：35～85%ＲＨ
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下(注10)
	耐振動	耐久10～55Ｈz(周期1分)　複振幅1.5mm　ＸＹＺ各方向2時間
	耐衝撃	耐久196ｍ/s²　ＸＹＺ各方向3回
ケーブル		コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		オプション(別売)の延長ケーブルにて全長30ｍまで延長可能
材質		本体ケース、本体カバー：アルミダイカスト、前面カバー：ガラス
質量		約250g(ケーブルを含む)		約300g(ケーブルを含む)
付属品		レーザ警告ラベル(各規格・規則対応)：1セット

(注1):指定なき測定条件は、コントローラと接続し、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：40μs、平均回数：256回、測定中心距離、対象物体：白セラミック、デジタル測定値とします。

(注2):FDA規則適合品については、マニュアルなどで品番をご確認ください。

(注3):正反射設置時に反射光量が大きい場合は、別売のNDフィルタHL-C2F01をご使用ください。

(注4):測定範囲は、サンプリング周期20μsおよび10μsにおいて下記のようになります。

型式名		HL-C203□-MK		HL-C205□-MK
設置モード		拡散反射時	正反射時	拡散反射時	正反射時
サンプリング周期	20μs	0～+5.0mm	0～+4.6mm	+0.5～+5.0mm	+0.5～+5.0mm
サンプリング周期	10μs	+3.8～+5.0mm	+3.6～+4.6mm	+4.7～+5.0mm	+4.6～+5.0mm

(注5):測定中心距離におけるデジタル測定値のバラツキのP-P値を距離に換算したものです。

(注6):最小分解能が0.25μm未満の機種は"外国為替及び外国貿易法"で定められた輸出規制に該当します。

(注7):弊社の標準物体測定時におけるデジタル変位出力の理想直線に対する誤差を表します。対象物体によって変化する場合があります。

(注8):FDA規則のLaser Notice No.56規定に従い、IEC 60825-1 Ed.3 への準拠を除き、FDA規則(FDA 21 CFR 1040.10 および1040.11)に準拠します。

(注9):測定中心距離における大きさです。中心光強度の1/e²(約13.5%)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注10):使用周囲照度による変動は±0.03% F.S.以下となります。

種類		ラインスポットタイプ
型式名	JIS／IEC規格適合タイプ	HL-C208B(E)-MK		HL-C208C(E)-MK
型式名	FDA規則適合タイプ	HL-C208B(E)-MK		HL-C208C(E)-MK
適合規制および認証		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、中国RoHS、FDA規則(注2)、韓国無線規則(電波法KC)
設置モード(注3)		拡散反射時	正反射時	拡散反射時	正反射時
測定中心距離		85mm	81.4mm	85mm	81.4mm
測定範囲(注4)		±20mm	±6mm	±20mm	±6mm
分解能 [平均回数] (注5)(注6)		・HL-C208B-MK／HL-C208C-MK：　0.6μm[256回]、0.15μm[4,096回] ・HL-C208BE-MK／HL-C208CE-MK：　0.6μm[256回]、0.25μm[4,096回]
直線性(注7)		±0.03% F.S.	±0.1% F.S.	±0.03% F.S.	±0.1% F.S.
温度特性		0.01% F.S./℃
光源		赤色半導体レーザ(発光ピーク波長：658nm)
光源		最大出力：1mW		最大出力：5mW
	JIS／IEC規格適合タイプ	クラス2[FDA(注8)/JIS/IEC/KS] (E)タイプ：クラス2[FDA(注8)/JIS/IEC/GB/KS]		クラス3R[FDA(注8)/JIS/IEC/KS] (E)タイプ：クラス3R[FDA(注8)/JIS/IEC/GB/KS]
	FDA規則適合タイプ	クラス2[FDA(注8)/JIS/IEC/KS] (E)タイプ：クラス2[FDA(注8)/JIS/IEC/GB/KS]
ビーム径(注9)		約100×1,200μm
受光素子		リニアイメージセンサ
表示灯	レーザ放射表示灯	緑色発光ダイオードレーザ放射時点灯
表示灯	測定範囲表示灯	黄色発光ダイオード測定中心付近で点灯／測定範囲内で点滅／測定範囲外で消灯
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	0～+45℃(但し、結露および氷結しないこと)、保存時：－20～+70℃
	使用周囲湿度	35～85%ＲＨ、保存時：35～85%ＲＨ
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下(注10)
	耐振動	耐久10～55Ｈz(周期1分)　複振幅1.5mm　ＸＹＺ各方向2時間
	耐衝撃	耐久196ｍ/s²　ＸＹＺ各方向3回
ケーブル		コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		オプション(別売)の延長ケーブルにて全長30ｍまで延長可能
材質		本体ケース、本体カバー：アルミダイカスト、前面カバー：ガラス
質量		約300g(ケーブルを含む)
付属品		レーザ警告ラベル(各規格・規則対応)：1セット

(注1):指定なき測定条件は、コントローラと接続し、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：40μs、平均回数：256回、測定中心距離、対象物体：白セラミック、デジタル測定値とします。

(注2):FDA規則適合品については、マニュアルなどで品番をご確認ください。

(注3):正反射設置時に反射光量が大きい場合は、別売のNDフィルタHL-C2F01をご使用ください。

(注4):測定範囲は、サンプリング周期20μsおよび10μsにおいて下記のようになります。

型式名		HL-C208□-MK
設置モード		拡散反射時	正反射時
サンプリング周期	20μs	+0～+20mm	+0～+6.0mm
サンプリング周期	10μs	+18～+20mm	測定不可

(注5):測定中心距離におけるデジタル測定値のバラツキのP-P値を距離に換算したものです。

(注6):最小分解能が0.25μm未満の機種は"外国為替及び外国貿易法"で定められた輸出規制に該当します。

(注7):弊社の標準物体測定時におけるデジタル変位出力の理想直線に対する誤差を表します。対象物体によって変化する場合があります。

(注8):FDA規則のLaser Notice No.56規定に従い、IEC 60825-1 Ed.3 への準拠を除き、FDA規則(FDA 21 CFR 1040.10 および1040.11)に準拠します。

(注9):測定中心距離における大きさです。中心光強度の1/e²(約13.5%)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注10):使用周囲照度による変動は±0.03% F.S.以下となります。

種類		ラインスポットタイプ
型式名	JIS／IEC規格適合タイプ	HL-C211B(E)-MK		HL-C211C(E)-MK
型式名	FDA規則適合タイプ	HL-C211F(E)-MK		HL-C211F5(E)-MK
適合規制および認証		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、中国RoHS、FDA規則(注2)、韓国無線規則(電波法KC)
設置モード(注3)		拡散反射時	正反射時	拡散反射時	正反射時
測定中心距離		110mm	106.7mm	110mm	106.7mm
測定範囲(注4)		±15mm	±14.5mm	±15mm	±14.5mm
分解能 [平均回数] (注5)(注6)		・HL-C211B-MK／HL-C211C-MK／HL-C211F-MK／HL-C211F5-MK： 0.4μm[256回]、0.1μm[4,096回] ・HL-C211BE-MK／HL-C211CE-MK／HL-C211FE-MK／HL-C211F5E-MK： 0.4μm[256回]、0.25μm[4,096回]
直線性(注7)		±0.03% F.S.
温度特性		0.01% F.S./℃
光源		赤色半導体レーザ(発光ピーク波長：658nm)
光源		最大出力：1mW		最大出力：5mW
	JIS／IEC規格適合タイプ	クラス2(JIS/IEC/KS) (E)タイプ：クラス2(JIS/IEC/GB/KS)		クラス3R(JIS/IEC/KS) (E)タイプ：クラス3R(JIS/IEC/GB/KS)
	FDA規則適合タイプ	クラスⅡ(FDA)およびクラス2(JIS/IEC) (E)タイプ：クラスⅡ(FDA)およびクラス2(JIS/IEC/GB)		クラスⅢa(FDA)およびクラス3R(JIS/IEC) (E)タイプ：クラスⅢa(FDA)およびクラス3R(JIS/IEC/GB)
ビーム径(注8)		約80×1,700μm
受光素子		リニアイメージセンサ
表示灯	レーザ放射表示灯	緑色発光ダイオードレーザ放射時点灯
表示灯	測定範囲表示灯	黄色発光ダイオード測定中心付近で点灯／測定範囲内で点滅／測定範囲外で消灯
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	0～+45℃(但し、結露および氷結しないこと)、保存時：-20～+70℃
	使用周囲湿度	35～85%RH、保存時：35～85%RH
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下(注9)
	耐振動	耐久10～55Hz(周期1分)　複振幅1.5mm　XYZ各方向2時間
	耐衝撃	耐久196ｍ/s²　XYZ各方向3回
ケーブル		コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		オプション(別売)の延長ケーブルにて全長30ｍまで延長可能
材質		本体ケース、本体カバー：アルミダイカスト、前面カバー：ガラス
質量		約300g(ケーブルを含む)
付属品		レーザ警告ラベル(各規格・規則対応)：1セット

(注1):指定なき測定条件は、コントローラと接続し、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：40μs、平均回数：256回、測定中心距離、対象物体：白セラミック、デジタル測定値とします。

(注2):FDA規則適合品については、マニュアルなどで品番をご確認ください。

(注3):正反射設置時に反射光量が大きい場合は、別売のNDフィルタHL-C2F01をご使用ください。

(注4):測定範囲は、サンプリング周期20μsおよび10μsにおいて下記のようになります。

型式名		HL-C211□-MK
設置モード		拡散反射時	正反射時
サンプリング周期	20μs	+0.5～+15.0mm	+0.5～+14.5mm
サンプリング周期	10μs	+12.5～+15.0mm	+12.5～+14.5mm

(注5):測定中心距離におけるデジタル測定値のバラツキのP-P値を距離に換算したものです。

(注6):最小分解能が0.25μm未満の機種は"外国為替及び外国貿易法"で定められた輸出規制に該当します。

(注7):弊社の標準物体測定時におけるデジタル変位出力の理想直線に対する誤差を表します。対象物体によって変化する場合があります。

(注8):測定中心距離における大きさです。中心光強度の1/e²(約13.5%)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注9):使用周囲照度による変動は±0.03% F.S.以下となります。

種類		ラインスポットタイプ
型式名	JIS／IEC規格適合タイプ	HL-C235BE-MK		HL-C235CE-MK		HL-C235CE-WMK
型式名	FDA規則適合タイプ	-		-		HL-C235CE-WMK
適合規制および認証		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、中国RoHS、FDA規則(注2)、韓国無線規則(電波法KC)
設置モード(注3)		拡散反射時	正反射時	拡散反射時	正反射時	拡散反射時
測定中心距離		350mm	348mm	350mm	348mm	350mm
測定範囲(注4)		±50mm	±42mm	±50mm	±42mm	±200mm
分解能 [平均回数] (注5)(注6)		2.0μm[256回]、0.5μm[4,096回]				8μm[256回]、 2μm[4,096回]
直線性(注7)		±0.03% F.S.				±0.04% F.S． (-200～0mm)、 ±0.08% F.S． (0～+200mm) (F.S.=±200mm)
温度特性		0.01% F.S./℃
光源		赤色半導体レーザ(発光ピーク波長：658nm)
光源		最大出力：1mW		最大出力：5mW		最大出力：5mW
	JIS／IEC規格適合タイプ	クラス2(JIS/IEC/GB/KS)		クラス3R(JIS/IEC/GB/KS)		クラス3R[FDA(注8) /JIS/IEC/GB/KS]
	FDA規則適合タイプ	-		-		クラス3R[FDA(注8) /JIS/IEC/GB/KS]
ビーム径(注9)		約250×3,500μm				約400×6,500μm
受光素子		リニアイメージセンサ
表示灯	レーザ放射表示灯	緑色発光ダイオードレーザ放射時点灯
表示灯	測定範囲表示灯	黄色発光ダイオード測定中心付近で点灯／測定範囲内で点滅／測定範囲外で消灯
耐環境性	保護構造	IP67(IEC)(コネクタ部は除く)
	使用周囲温度	0～+45℃(但し、結露および氷結しないこと)、保存時：-20～+70℃
	使用周囲湿度	35～85%ＲＨ、保存時：35～85%ＲＨ
	使用周囲照度	白熱ランプ：受光面照度3,000ℓx以下(注10)
	耐振動	耐久10～55Ｈz(周期1分)　複振幅1.5mm　ＸＹＺ各方向2時間
	耐衝撃	耐久196ｍ/s²　ＸＹＺ各方向3回
ケーブル		コネクタ付キャブタイヤケーブル0.5m付
ケーブル延長		オプション(別売)の延長ケーブルにて全長30ｍまで延長可能
材質		本体ケース、本体カバー：アルミダイカスト、前面カバー：ガラス
質量		約450g(ケーブルを含む)				約300ｇ(ケーブルを含む)
付属品		レーザ警告ラベル(各規格・規則対応)：1セット

(注1):指定なき測定条件は、コントローラと接続し、電源電圧：24V DC、周囲温度：20℃、サンプリング周期：40μs、平均回数：256回、測定中心距離、対象物体：白セラミック、デジタル測定値とします。

(注2):FDA規則適合品については、マニュアルなどで品番をご確認ください。

(注3):正反射設置時に反射光量が大きい場合は、別売のNDフィルタHL-C2F01をご使用ください。

(注4):測定範囲は、サンプリング周期20μsおよび10μsにおいて下記のようになります。

型式名		HL-C235□-MK		HL-C235CE-WMK
設置モード		拡散反射時	正反射時	拡散反射時
サンプリング周期	20μs	0～+50mm	0～+42mm	-70～+200mm
サンプリング周期	10μs	+36～+50mm	+36～+42mm	+100～+200mm

(注5):測定中心距離におけるデジタル測定値のバラツキのP-P値を距離に換算したものです。

(注6):最小分解能が0.25μm未満の機種は"外国為替及び外国貿易法"で定められた輸出規制に該当します。

(注7):弊社の標準物体測定時におけるデジタル変位出力の理想直線に対する誤差を表します。対象物体によって変化する場合があります。

(注8):FDA規則のLaser Notice No.56規定に従い、IEC 60825-1 Ed.3 への準拠を除き、FDA規則(FDA 21 CFR 1040.10 および1040.11)に準拠します。

(注9):測定中心距離における大きさです。中心光強度の1/e²(約13.5%)で定義されています。定義域外にも漏れ光があり、検出ポイントの周囲が検出ポイントに比べて反射率が高い場合は、その影響を受ける場合があります。

(注10):使用周囲照度による変動は±0.03% F.S.以下(HL-C235CE-WMKは±0.08% F.S.以下)となります。

コントローラ

種類		RS-232C対応	Ethernet対応
型式名	NPNタイプ	HL-C2C(E)	HL-C21C(E)
型式名	PNPタイプ	HL-C2C(E)-P	HL-C21C(E)-P
適合規制および認証		CEマーキング(EMC指令、RoHS指令)、UKCAマーキング(EMC規則、RoHS規則)、中国RoHS、韓国無線規則(電波法KC)
接続センサヘッド		接続台数：最大2台
電源電圧		24Ｖ DC±10%　リップル0.5Ｖ(P-P)を含む
消費電流		センサヘッド2台接続時：約500mA、センサヘッド１台接続時：約350mA
サンプリング周期		10μｓ、20μｓ、40μｓ、100μｓ、200μｓ、400μｓ、1mｓ、2mｓ
アナログ出力	電圧(注2)	電圧出力スケール：-5～+5V／F.S.(初期値) 通常時出力範囲：-10.0～+10.0V 異常時出力：-10.8Vまたは+10.8V 分解能：2mV、直線性：±0.05% F.S. 最大2mA　出力インピーダンス50Ω 応答遅れ時間：約1.5μs／V
アナログ出力	電流(注3)	電流出力スケール：4～20mA／F.S.( 初期値) 通常時出力範囲：2～24mA 異常時出力：1mAまたは25mA 分解能：3μA、直線性：±0.05% F.S. 負荷インピーダンス　250ΩmAx．応答遅れ時間：約10μs
アラーム出力		<NPNタイプ> NPNトランジスタ・オープンコレクタ・最大流入電流：100mA ・印加電圧：30V DC以下[ALARM出力～コモン(-)間] ・残留電圧：1Ｖ以下(流入電流100mAにて) <PNPタイプ> PNPトランジスタ・オープンコレクタ・最大流出電流：100mA ・印加電圧：30ＶＤＣ以下(ALARM出力～+Ｖ間) ・残留電圧：1Ｖ以下(流出電流100mAにて)
	出力動作	光量不足時にオープン
	短絡保護	装備
判定出力 (HI、GO、LO)		<NPNタイプ> NPNトランジスタ・オープンコレクタ・最大流入電流：100mA ・印加電圧：30V DC以下[判定出力～コモン(-)間] ・残留電圧：1Ｖ以下(流入電流100mAにて) <PNPタイプ> PNPトランジスタ・オープンコレクタ・最大流出電流：100mA ・印加電圧：30V DC以下(判定出力～+Ｖ間) ・残留電圧：1Ｖ以下(流出電流100mAにて)
	出力動作	出力動作時にオープン
	短絡保護	装備
ストローブ出力		<NPNタイプ> NPNトランジスタ・オープンコレクタ・最大流入電流：100mA ・印加電圧：30V DC以下[ストローブ出力～コモン(-)間] ・残留電圧：1Ｖ以下(流入電流100mAにて) <PNPタイプ> PNPトランジスタ・オープンコレクタ・最大流出電流：100mA ・印加電圧：30ＶＤＣ以下(ストローブ出力～+Ｖ間) ・残留電圧：1Ｖ以下(流出電流100mAにて)
	出力動作	データ確定時にオープン
	短絡保護	装備
リモートインタロック入力		<NPNタイプ> コモン(-)に接続時、レーザ発光遅延開放時、レーザ発光停止印加電圧：30V DC以下(漏れ電流0.1mA以下) <PNPタイプ> ＩＬ(+)に接続時、レーザ発光遅延開放時、レーザ発光停止印加電圧：30V DC以下(漏れ電流0.1mA以下)
レーザ制御入力		<NPNタイプ> コモン(-)に接続時、レーザ発光停止開放時、レーザ即時発光印加電圧：30V DC以下(漏れ電流0.1mA以下) <PNPタイプ> 外部電源(+)に接続時、レーザ発光停止開放時、レーザ即時発光印加電圧：30V DC以下(漏れ電流0.1mA以下)
ゼロセット入力		<NPNタイプ> コモン(-)に接続時、ゼロセットオンコモン(-)に１秒連続接続時、ゼロセットオフ印加電圧：30V DC以下(漏れ電流0.1mA以下) <PNPタイプ> 外部電源(+)に接続時、ゼロセットオン外部電源(+)に１秒連続接続時、ゼロセットオフ印加電圧：30V DC以下(漏れ電流0.1mA以下)
タイミング入力		<NPNタイプ> コモン(-)に接続時、または接続中、動作 (計測モードにより異なります) 印加電圧：30V DC以下(漏れ電流0.1mA以下) <PNPタイプ> 外部電源(+)に接続時、または接続中、動作 (計測モードにより異なります) 印加電圧：30V DC以下(漏れ電流0.1mA以下)
リセット入力		<NPNタイプ> コモン(-)に接続時、リセット印加電圧：30V DC以下(漏れ電流0.1mA以下) <PNPタイプ> 外部電源(+)に接続時、リセット印加電圧：30V DC以下(漏れ電流0.1mA以下)
メモリ		<NPNタイプ> コモン(-)に接続して、メモリ指定印加電圧：30V DC以下(漏れ電流0.1mA以下) <PNPタイプ> 外部電源(+)に接続して、メモリ指定印加電圧：30V DC以下(漏れ電流0.1mA以下)
RS-232Cインターフェース		ボーレート　9,600、19,200、38,400、115,200 bit/s	-
Ｅｔｈｅｒｎｅｔインタフェース (注4)		-	IEEE802.3u、10BASE-T/100BASE-TX RJ45 対応プロトコル：iQSS対応専用プロトコル、MCプロトコル、MEWTOCOL
USBインターフェース		USB 2.0　フルスピード(USB1.1互換)準拠
設定／データ表示		プログラマブル表示器GT12(別売)
表示灯	電源表示灯	緑色発光ダイオード電源オン時に点灯
	センサヘッドA レーザ放射表示灯	緑色発光ダイオードセンサヘッドAのレーザが放射中および放射直前に点灯
	センサヘッドB レーザ放射表示灯	緑色発光ダイオードセンサヘッドBのレーザが放射中および放射直前に点灯
	アラーム1表示灯	赤色発光ダイオード光量不足によりOUT1の測定不能時に点灯
	アラーム2表示灯	赤色発光ダイオード光量不足によりOUT2の測定不能時に点灯
耐環境性	使用周囲温度	0～+50℃(但し、結露しないこと)、保存時：-20～+70℃
	使用周囲湿度	35～85%RH
	耐振動	耐久10～55Hz(周期1分)　複振幅0.75mm　XYZ各方向30分
	耐衝撃	耐久196m/s²　XYZ各方向3回
材質		ケース：ポリカーボネート、コネクタキャップ：PE	ケース：ポリカーボネート
質量		約450ｇ
付属品		USBケーブル(2m)：1本、ショート金具：1個	USBケーブル(2m)：1本、ショート金具：1個フェライトコア(星和電気(株)製 E04SR200935A)：3個

(注1):HL-C2C(-P)／HL-C21C(-P)は、"外国為替及び外国貿易法"で定められた輸出規制に該当します。

(注2):直線性はF.S.=20Vとし、デジタル測定値に対する直線性です。応答遅れ時間は測定値更新後の時間です。

(注3):直線性はF.S.=16mAとし、デジタル測定値に対する直線性です。応答遅れ時間は測定値更新後の時間です。

(注4):Configurator WD(弊社Ethernet通信用設定ツールVer. 1.62以降)にて、HL-C21C(E)(-P)のEthernet通信設定が必要です。
弊社Webサイトよりダウンロードして、ご使用ください。

受注終了(予定)品 [コンソール]

種類		日本語表示	英語表示	中国語表示	韓国語表示
型式名		HL-C2DP	HL-C2DP-EX	HL-C2DP-CH	HL-C2DP-KR
電源		コントローラより供給
表示	表示素子	STNモノクロLCD
	バックライト	白色LED
	測定値表示範囲	-999.999999～999.999999
	言語	日本語	英語	中国語	韓国語
タッチパネル	操作力	0.5N以下
タッチパネル	寿命	100万回以上(注1)
耐環境性	耐環境性	IP65(初期状態において)(注2) パネル前面からのみ防塵、防滴(盤接触面に防水パッキンを使用)
	使用周囲温度	0～50℃(但し、氷結・結露なきこと)、保存時：-20～60℃
	使用周囲湿度	20～85%RH、保存時：10～85%RH
	耐静電気ノイズ	5,000V以上(パネル表面)
	耐振動	耐久10～55Hz　複振幅0.75mm　XYZ方向10分
	耐衝撃	耐久98m/s²　XYZ各方向4回
材質		ケース：PPE　前面保護シート：ポリエステル
質量		約230g
付属品		コントローラ・コンソール間接続ケーブル：1本、取付金具：1セット

(注1)：常温25℃で使用した場合の平均的な寿命を示します。
(注2)：再取り付けの場合は防水パッキンを交換してください。(ご注文品番：AIGT181、10枚入り)

------------------------------ Tab6 showing ------------------------------

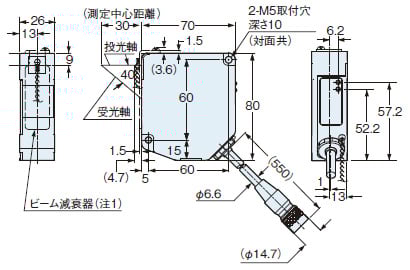

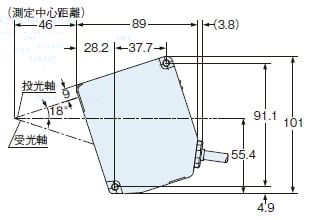

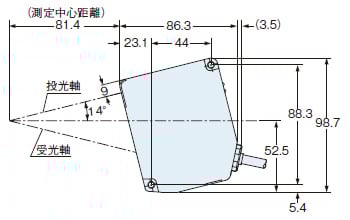

寸法図

単位mm

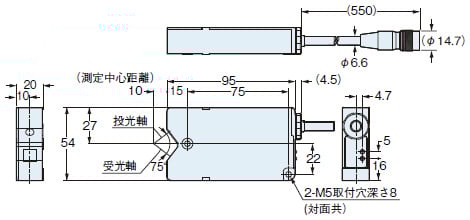

HL-C201□
HL-C201□-MK

センサヘッド

設置モード：正反射

HL-C201□-SP2
HL-C201□-SP2M

センサヘッド

設置モード：正反射

HL-C201□-SP3
HL-C201□-SP3M

センサヘッド

設置モード：正反射

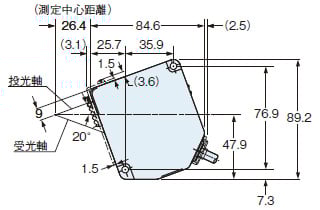

HL-C203□
HL-C203□-MK

センサヘッド

設置モード：拡散反射

(注1)： JIS／IEC規格適合タイプには、ビーム減衰器はありません。

設置モード：正反射

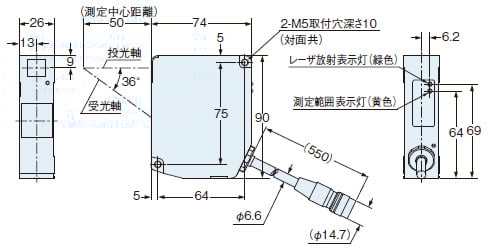

HL-C205□
HL-C205□-MK

センサヘッド

設置モード：拡散反射

設置モード：正反射

HL-C208□
HL-C208□-MK

センサヘッド

設置モード：拡散反射

設置モード：正反射

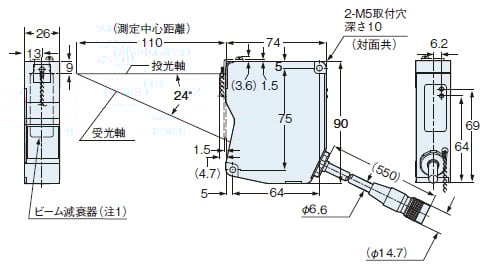

HL-C211□
HL-C211□-MK

センサヘッド

設置モード：拡散反射

(注1)： JIS／IEC規格適合タイプには、ビーム減衰器はありません。

設置モード：正反射

HL-C235□
HL-C235□-MK

センサヘッド

設置モード：拡散反射

設置モード：正反射

HL-C235CE-W
HL-C235CE-WMK

センサヘッド

HL-C2C□
HL-C21C□

コントローラ

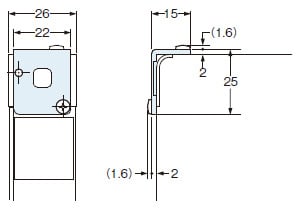

HL-C2F01

NDフィルタ（別売）

材質：
アルミ（取付保持部）
ガラス（ND部）

センサヘッドに取り付けた状態

(注1):HL-C201□には使用できません。

(注2):HL-C235□(-MK)には、前面の2ヶ所での取り付けとなります。

(注3):FDA規則適合タイプでは、ビーム減衰器を使用中は取り付けられません。

HL-C2DP[受注終了品]
HL-C2DP-□[受注終了品]

小型コンソール

------------------------------ Tab7 showing ------------------------------

端子台1

端子名称		機能
NPN	PNP	機能
(V)1		アナログ電圧出力(OUT1用)
AGND		アナロググランド
(I)1		アナログ電流出力(OUT1用)
(V)2		アナログ電圧出力(OUT2用)
AGND		アナロググランド
(I)2		アナログ電流出力(OUT2用)
LSRA		レーザ制御入力(ヘッドA用)短絡時レーザ停止
LSRB		レーザ制御入力(ヘッドB用)短絡時レーザ停止
(-)		コモン(－)
IL	IL-	リモートインタロック　開放時レーザ停止
(-)	IL+	リモートインタロック用コモン

端子台2

端子名称		機能
NPN	PNP	機能
ZS2		ゼロセット入力(OUT2用)短絡時オン(注1)
TM2		タイミング入力(OUT2用)短絡時オン
RS2		リセット入力(OUT2用)短絡時オン
(-)		コモン(-)
AL2		アラーム出力(OUT2用)
ST2		ストローブ出力(OUT2用)
HI2		判定HI出力(OUT2用)
GO2		判定GO出力(OUT2用)
LO2		判定LO出力(OUT2用)
・		リザーブ端子(注2)
(-)	(+)	コモン(-)／コモン(+)
M0		メモリ切替16通りの設定
M1
M2
M3
(-)		コモン(-)

(注1):短絡が1秒間連続するとオフします。

(注2):リザーブ端子には、何も接続しないでください。

端子台3

端子名称		機能
NPN	PNP	機能
ZS1		ゼロセット入力(OUT1用)短絡時オン(注1)
TM1		タイミング入力(OUT1用)短絡時オン
RS1		リセット入力(OUT1用)短絡時オン
・		リザーブ端子(注2)
・		リザーブ端子(注2)
(-)		コモン(-)
AL1		アラーム出力(OUT1用)
ST1		ストローブ出力(OUT1用)
HI1		判定HI出力(OUT1用)
GO1		判定GO出力(OUT1用)
LO1		判定LO出力(OUT1用)
・		リザーブ端子(注2)
(-)	(+)	コモン(-)／コモン(+)
24V		電源用24V DC入力
0V		電源用グランド0V
FG		フレームグランド

(注1):短絡が1秒間連続するとオフします。

(注2):リザーブ端子には、何も接続しないでください。

------------------------------ Tab8 showing ------------------------------

------------------------------ Tab9 showing ------------------------------

製品付属の取扱説明に記載されている以外の方法で操作しないでください。規定した以外の手順による制御や調整は、危険なレーザ放射の被ばくをもたらす可能性があります。
本製品には、各内容のラベルが貼付されています。ラベルの内容に従ってお取り扱いください。(英文表記のラベルも同梱)
FDA規則適合タイプには、FDA規則に基づいた英文ラベルが貼付されています。
HL-C201A(E)(-MK)／HL-C201A(E)-SP2(M)／HL-C201A(E)-SP3(M)
本製品は、JIS/IEC/KS/GB(Eタイプのみ)規格のクラス1レーザ製品です。危険ですので、レーザ光をレンズなどの観察光学系を通して見ないでください。

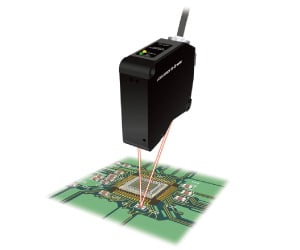

超高速・高精度レーザ変位センサ HL-C2

HL-C203B(E)(-MK)／HL-C205B(E)(-MK)／HL-C208B(E)(-MK)／HL-C211B(E)(-MK)／HL-C235BE(-MK)
本製品は、JIS/IEC/KS/GB(Eタイプのみ)規格のクラス2レーザ製品です。危険ですので、レーザ光を直接見たりレンズなどの観察光学系を通して見ないでください。

超高速・高精度レーザ変位センサ HL-C2

HL-C205C(E)(-MK)／HL-C208C(E)(-MK)／HL-C211C(E)(-MK)／HL-C235CE(-MK)／HL-C235CE-W(-MK)
本製品は、JIS/IEC/KS/GB(Eタイプのみ)規格のクラス3Rレーザ製品です。危険ですので、レーザの直射光やその反射光を見たり触れたりしないでください。

-超高速・高精度レーザ変位センサ HL-C2

本製品はCEマーキング適合品のコントローラ、プログラマブル表示器と組み合わせて使用することによりCEマーキング適合品となります。また、UKCAマーキング適合品のコントローラ、プログラブル表示器と組み合わせて使用することによりUKCAマーキング適合品となります。
HL-C2シリーズのセンサヘッドおよびコントローラは、“外国為替及び外国貿易法”で定められた輸出規制に該当します。本品を輸出または国外に持ち出す場合は、日本国政府の輸出許可が必要です。また、国際輸出管理レジームのNuclear Suppliers Group（NSG：原子力供給団会合）項目1.B.3.b.1やワッセナーアレンジメント（協約）の2.B.6.b.1に該当し、規制対象品となりますので、各国の輸出管理規制に従ってください。
なお、該当しない製品もご用意していますので、詳細についてはお問い合わせください。

ウォーミングアップ時間

性能を確保するため、電源投入後30分以上のウォーミングアップ時間をおいてご使用ください。

レーザ光の安全基準

レーザ光はエネルギ密度が高く、目や皮膚など人体に有害な場合があるため、JISやIECでは、安全性がクラス分けされ管理方法などが規定されています。

レーザ光の安全方策について

レーザ製品を安全に使用するために、JIS C 6802（IEC 60825-1）において「レーザ製品の安全基準」が規定されています。ご使用になる前に内容をご確認ください。

各部の名称と機能

センサヘッド

	名称	機能
[1]	レーザ放射表示灯 (緑色LED)	レーザが放射中、点灯
[2]	測定範囲表示灯 (黄色LED)	測定中心付近で、点灯測定範囲内または「出力選択」が設定されていない場合に点滅測定範囲外で、消灯
[3]	投光部	レーザ光を放射
[4]	受光部	測定対象物からの反射光を受光
[5]	警告ラベル	レーザ放射の位置を示す記述内容に注意

コントローラ

	名称	機能
[1]	POWER 表示灯	コントローラの電源ON 時に緑色に点灯
[2]	ALM1 表示灯	OUT1の受光量不足またはセンサヘッド未接続時に赤色に点灯
[3]	ALM2 表示灯	OUT2の受光量不足またはセンサヘッド未接続時に赤色に点灯
[4]	LASER A 表示灯	ヘッドA のレーザ放射時に緑色に点灯
[5]	LASER B 表示灯	ヘッドB のレーザ放射時に緑色に点灯
[6]	アナログ出力端子	アナログデータを出力する端子
[7]	レーザ制御端子	短絡時にレーザ発光を停止させる端子
[8]	リモートインターロック端子	開放時にレーザ発光を停止させるインターロック用の端子
[9]	Ethernetコネクタ	HL-C21C□に装備。制御機器とのEthernet通信に使用。
[10]	USBコネクタ	パソコンとUSB による通信に使用
[11]	コンソール接続コネクタ	小型コンソールの接続に使用
[12]	RS-232C コネクタ	制御機器とのRS-232C 通信に使用
[13]	入出力端子	各種入出力と、メモリ切替のための端子
[14]	電源端子	コントローラに電源を供給するための端子
[15]	センサヘッドA 接続コネクタ	このコネクタに接続されたセンサヘッドを「センサヘッドA」と認識して、コントローラが動作
[16]	センサヘッドB 接続コネクタ	このコネクタに接続されたセンサヘッドを「センサヘッドB」と認識して、コントローラが動作
[17]	DINレール取り付けフック	35mm 幅DIN レールへのワンタッチで取り付け、取り外しするためのフック

注:コントローラにセンサヘッド 1台を接続してご使用の場合は、[15]センサヘッドA 接続コネクタ(HEAD A)側に接続してください。[16]センサヘッドB 接続コネクタ(HEAD B)側にのみ接続しても動作しません。

ビーム径

(単位：mm)

相互干渉

(単位：mm)

2台以上のセンサヘッドを隣接取り付けする場合、他方のセンサヘッドのレーザスポットが、下図の斜線外であれば相互干渉はしません。他のセンサヘッドのレーザスポットが、斜線内に入らないように取り付けてください。2台のセンサヘッドを1 台のコントローラに接続して使用する場合は、相互干渉防止機能を使用することができますので、以下の対策は不要です。

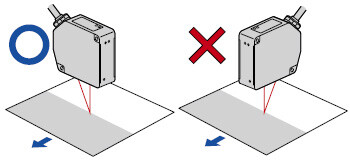

センサヘッドの取り付け方向

精度よく測定するために、移動体に対し下図のような方向に取り付けてください。

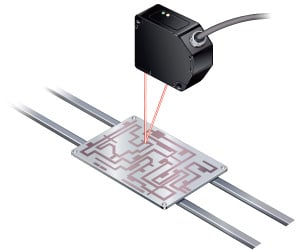

材質・色差の異なるもの

回転しているもの

段差や溝の変化が大きいもの

超高速・高精度レーザ変位センサ HL-C2

基本情報

特長

計測に特化した専用CMOS「HDLC-CMOSセンサ」

シャープで微細な投光レーザ「MSGB」

超高速演算処理

安定した光路長を実現させる「HiRレンズ」

正反射専用

投・受光分離構造により、安定した測定が可能に

投・受光分離構造により、安定した測定が可能に

拡散反射・正反射兼用

同一機種で拡散反射と正反射の使い分けが可能

自動車・自動車部品の測定には [自動車・自動車部品の生産設備]

測定モード設定でさまざまなワークに対応

長距離センサヘッドを用意

ラインスポットタイプを用意

ガラスの高さ・厚みの測定には [FPDおよび太陽光発電パネルの生産設備]

測定モード設定でさまざまなワークに対応

投光調整エリア指定でガラス表面を測定可能

センサヘッド2台の演算をコントローラ内で処理可能

各上位コントローラとの接続が可能

出力ポートを豊富に搭載し、ご要望に応じた出力が可能

バッファリング機能により、『測定値』の一時蓄積が可能

各種PLCでのコントローラの状態取得がプログラムレスで簡単

初期設定や設定変更の利便性を追求した操作アイテム

プログラマブル表示器GT12-タッチパネルで簡単操作、分かりやすい表示-

インテリジェントモニタ HL-C2AiM-波形モニタリングや機能設定がパソコンで自由自在-

データ収集ツール HL-C2AiG-プログラミング不要。ツール設定だけでデータ収集が自由自在-

用途

半導体・液晶業種

電気電子関連業種

自動車関連業種

金属・樹脂・ゴム業種

種類・価格

仕様

センサヘッド

コントローラ

受注終了(予定)品 [コンソール]

寸法図

HL-C201□HL-C201□-MK

HL-C201□-SP2HL-C201□-SP2M

HL-C201□-SP3HL-C201□-SP3M

HL-C203□HL-C203□-MK

HL-C205□HL-C205□-MK

HL-C208□HL-C208□-MK

HL-C211□HL-C211□-MK

HL-C235□HL-C235□-MK

HL-C235CE-WHL-C235CE-WMK

HL-C2C□HL-C21C□

HL-C2F01

HL-C2DP[受注終了品]HL-C2DP-□[受注終了品]

回路・接続

NPNタイプ

PNPタイプ

アナログ出力（NPNタイプ、PNPタイプ共通）

端子配列図

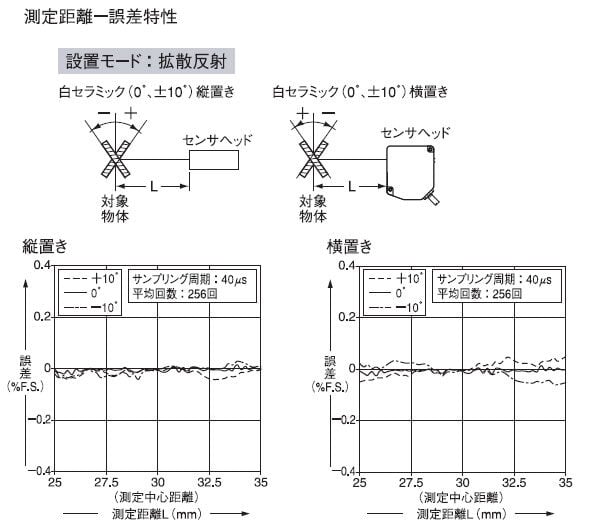

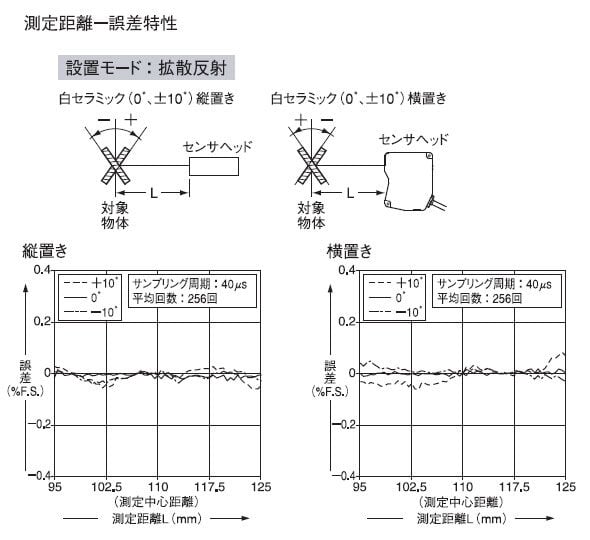

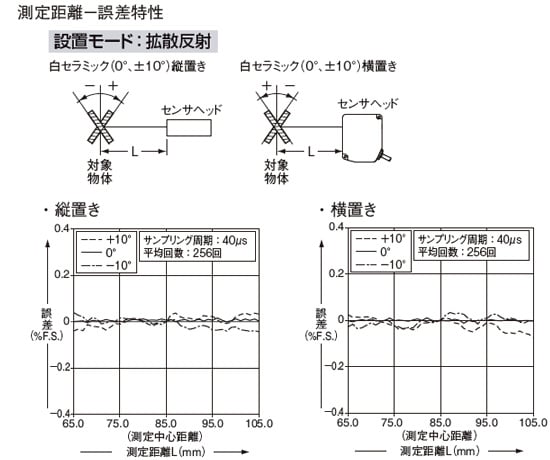

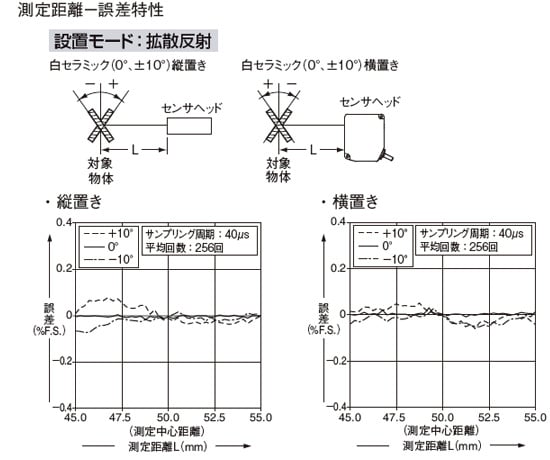

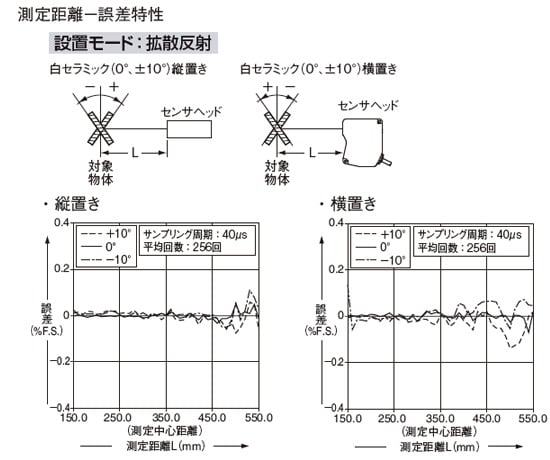

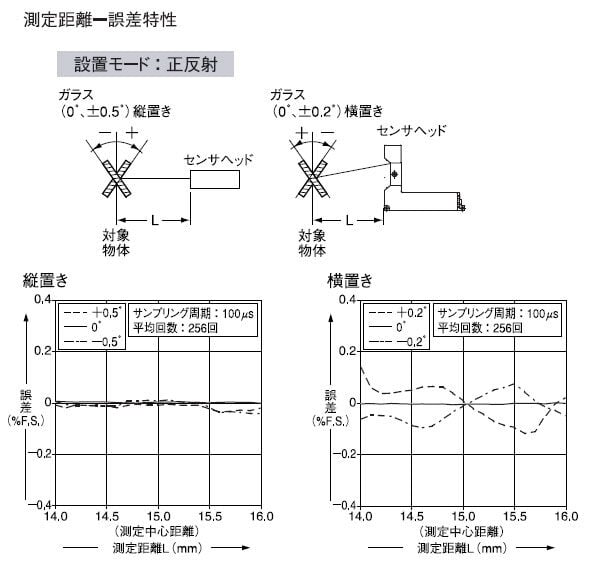

検出特性

HL-C201AHL-C201F

HL-C201A-SP2

HL-C201A-SP3

HL-C203BHL-C203F

HL-C205BHL-C205C

HL-C208BHL-C208C

HL-C211B HL-C211CHL-C211F HL-C211F5

HL-C235BEHL-C235CE

HL-C235CE-W

使用上のご注意

ウォーミングアップ時間

レーザ光の安全基準

レーザ光の安全方策について

各部の名称と機能

ビーム径

相互干渉

センサヘッドの取り付け方向

最近チェックした商品

最近チェックした品番

お問い合わせはこちら

制御部品・電子デバイス商品技術サポート

FAデバイス商品技術サポート

産業用モータ技術サポート

プログラマブル表示器GT12
-タッチパネルで簡単操作、分かりやすい表示-

インテリジェントモニタ　HL-C2AiM
-波形モニタリングや機能設定がパソコンで自由自在-

データ収集ツール　HL-C2AiG
-プログラミング不要。ツール設定だけでデータ収集が自由自在-

HL-C201□
HL-C201□-MK

HL-C201□-SP2
HL-C201□-SP2M

HL-C201□-SP3
HL-C201□-SP3M

HL-C203□
HL-C203□-MK

HL-C205□
HL-C205□-MK

HL-C208□
HL-C208□-MK

HL-C211□
HL-C211□-MK

HL-C235□
HL-C235□-MK

HL-C235CE-W
HL-C235CE-WMK

HL-C2C□
HL-C21C□

HL-C2DP[受注終了品]
HL-C2DP-□[受注終了品]

HL-C201A
HL-C201F

HL-C203B
HL-C203F

HL-C205B
HL-C205C

HL-C208B
HL-C208C

HL-C211B　HL-C211C
HL-C211F　HL-C211F5

HL-C235BE
HL-C235CE

制御部品・電子デバイス商品
技術サポート

FAデバイス商品
技術サポート

産業用モータ
技術サポート

ご購入に関する
ご相談窓口
