受注終了情報
寸法図
単位mm
センサヘッド

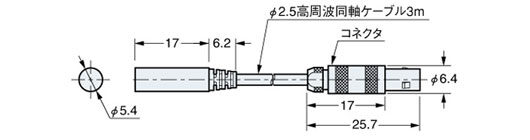

GP-A5S（ I ）

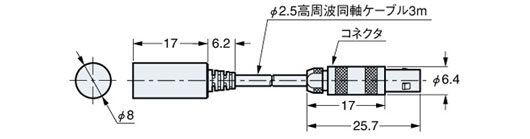

GP-A8S（ I ）

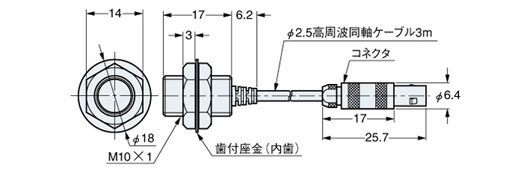

GP-A10M（ I ）

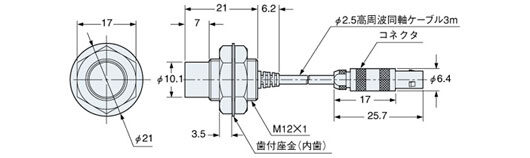

GP-A12ML（ I ）

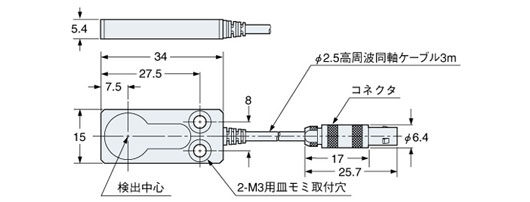

GP-A14F（ I ）

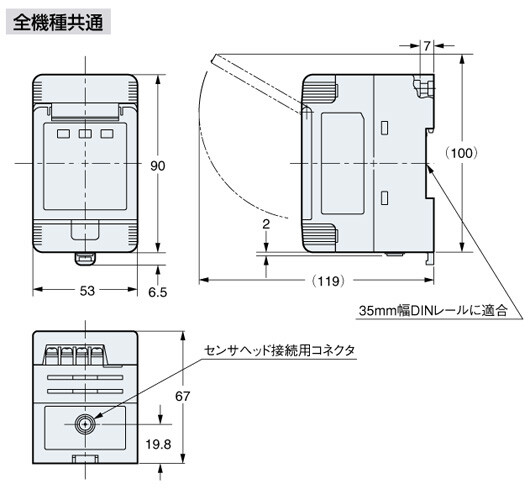

アンプ

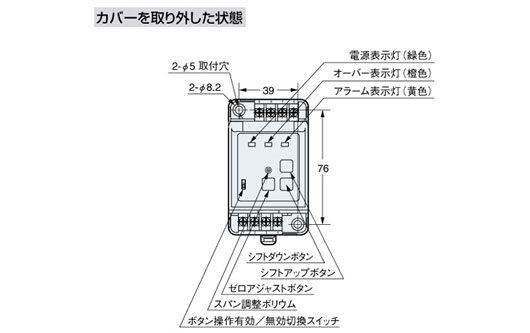

カバーを取り外した状態

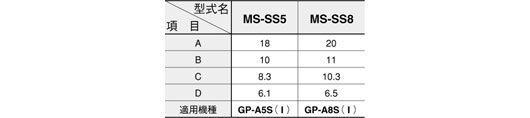

MS-SS5
MS-SS8

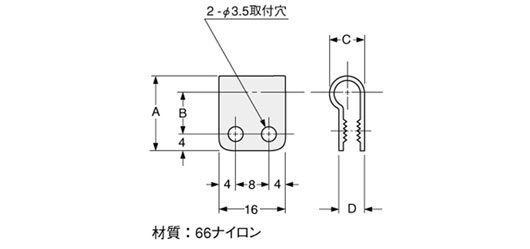

GP-A5S（ I ）用取付具（別売）、GP-A8S（ I ）用取付具（別売）
回路・接続

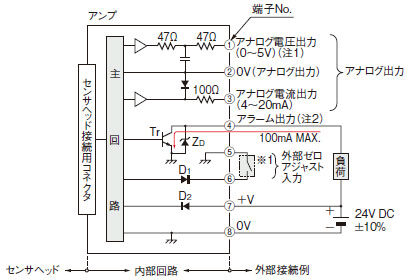

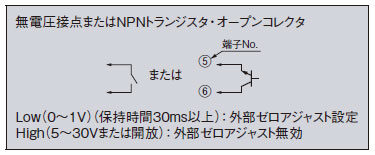

入・出力回路図
(注1):アナログ電圧出力を使用する場合、接続機器は、入力インピーダンスの高いものをご使用ください。また、配線ケーブルの抵抗により、出力電圧が低下しますのでご注意ください。
(注2):アラーム出力には、短絡保護回路が装備されていません。電源あるいは容量負荷を直接接続しないでください。
記号・・・
D1:入力保護用ダイオード
D2:電源逆接続保護用ダイオード
Tr:NPN出力トランジスタ
ZD:サージ電圧吸収用ツェナーダイオード
Tr:NPN出力トランジスタ

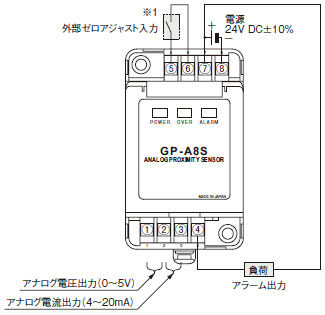

接続図
(注1):配線後は、必ず端子カバーを取り付けてください。その際、端子カバー上部に凹部がある端子カバーを端子No.1～4側に取り付けてください。
※1

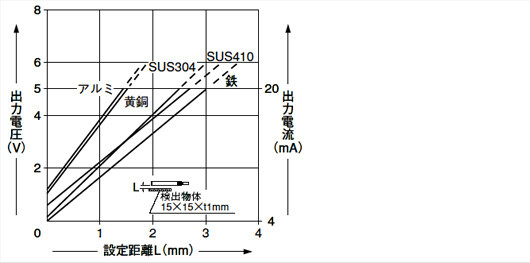

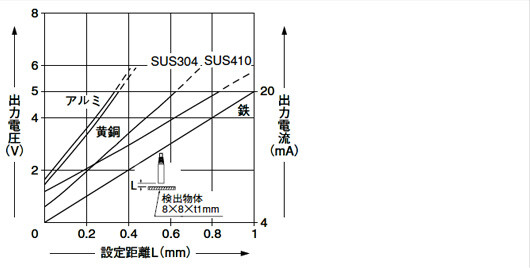

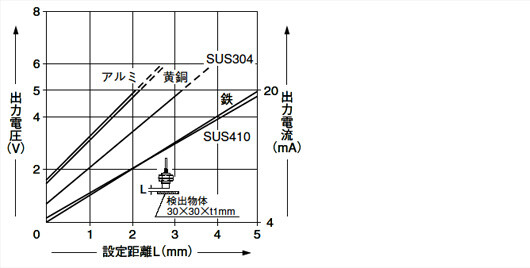

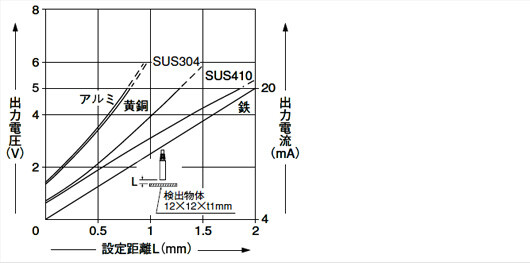

検出特性
GP-A5S（ I ）
GP-Aシリーズは、各標準検出物体（鉄）で調整されており、下のグラフのように、材質によって出力特性が異なります。
GP-A8S（ I ）
GP-A10M（ I ）
GP-A12ML（ I ）
GP-A14F（ I ）
<円板の場合>
<円柱の場合>
センサヘッドの取り付け
セットビスによる取り付け
- 取り付け時の締め付けトルクは、下記の値以下としてください。
- セットビスは、必ずM3以下のクボミ先を使用してください。
<円柱型>
| 型式名 | A(mm) | 締め付けトルク |
|---|---|---|
| GP-A5S(I) | 5以上 | 0.44N・m |
| GP-A8S(I) | 0.58N・m |
(注1):締め過ぎないようにしてください。
ナットによる取り付け
- 取り付け時の締め付けトルクは、下記の値以下としてください。
<ネジ型>
| 型式名 | B(mm) | 締め付けトルク |
|---|---|---|
| GP-A10M(I) | 7以上 | 9.8N・m |
| GP-A12ML(I) | 14以上 | 20N・m |
(注1):ナットがネジ部より、はみ出さないように取り付けてください。
GP-A14F(I)の取り付け
周囲金属との間隔
- センサヘッドの周囲にある金属が検出に影響を及ぼす場合がありますので、下記事項にご注意ください。
<金属内への埋め込み>
- 金属の種類にもよりますが、完全に埋め込んでしまうと、アナログ出力が変化する場合がありますので、以下に示す値以上の空間をあけてください。
<円柱型、ネジ型>
<フラット型>
<円柱型、ネジ型>
<フラット型>
| 型式名 | E(mm) | |
|---|---|---|
| “I”タイプと“I”のないタイプ | “I”タイプ同士または“I”のないタイプ同士 | |
| GP-A5S(I) | 11 | 36 |
| GP-A8S(I) GP-A10M(I) | 11 | 38 |
| GP-A12ML(I) | 14 | 130 |
| GP-A14F(I) | 0 | 30 |
(注1):“ I”タイプは、異周波タイプです。
(注2):分解能の要求精度が仕様(0.04%F.S.)より低い場合は、表の値よりさらに接近させることができます。詳細については、お問い合わせください。

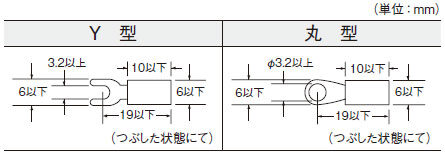

アンプ適用圧着端子寸法
(注1):絶縁チューブ付のものをご使用ください。
(注2):推奨圧着端子：呼び1.25-3.0
その他
- 電源投入時の過渡的状態（0.5s）を避けてご使用ください。
- 振動の激しい所では、誤動作する場合がありますので使用しないでください。
