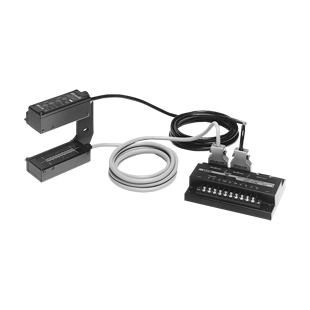

仕様
| 種類 | アレイセンサ | ||
|---|---|---|---|
| 型式名 | AR1-48(投光器：AR1-48P、受光器：AR1-48D、コントローラ：AR1-C48) | ||
| 光軸ピッチ | 1mm | ||
| 光軸数 | 48光軸 | ||
| 検出幅 | 47mm | ||
| 検出距離 | 50mm | ||
| 最小検出物体(注1) | 4×2mm(光軸に対しては4×0.5mm)不透明体 | ||
| 電源電圧 | 12～24V DC±10% リップルP-P10%以下 | ||
| 消費電流 | 60mA以下(光軸チェッカ使用時100mA以下) | ||
| 出 力 | 3値判定出力 (HIGH、OK、LOW) | NPNトランジスタ・オープンコレクタ ・最大流入電流：100mA ・印加電圧：30V DC以下 ・残留電圧： 1V以下(流入電流100mAにて) 0.4V以下(流入電流16mAにて) | |
| 出力動作 | HIGH：上限値＜測定値 OK：下限値＜測定値≦上限値 LOW：測定値≦下限値 (入光幅判定／遮光幅判定および、正論理／負論理の切り換えを受光器調整部の切換スイッチにて行なえます。) | ||
| 全光軸入光出力 ストローブ出力 データ出力 | NPNトランジスタ・オープンコレクタ ・最大流入電流：20mA ・印加電圧：30V DC以下 ・残留電圧：0.4V以下（流入電流20mAにて） | ||
| 出力動作 | 全光軸入光出力：全光軸入光時OFF ストローブ出力：負論理 データ出力：BINARYコード／BCDコード、入光幅／遮光幅および正論理／負論理の切り換えを、受光器調整部の切換スイッチにて行なえます。 | ||
| 外部同期入力 | ES入力端子を0Vへ短絡時に走査を阻止(各出力ホールド)、開放時に走査を開始 | ||
| 応答時間 | 4.6ms以下(走査周期2±0.3ms) | ||
| 電源表示灯 (コントローラ) | 赤色LED(通電時点灯) | ||
| 3値判定表示灯 (受光器) | 赤色LED×3(HIGH、OK、LOW各判定時に点灯) | ||
| 全光軸入光表示灯 (受光器) | 緑色LED（全光軸入光時に点灯） | ||
| 耐 環 境 性 | 保護構造 | IP67(IEC)、防浸形(JIS) 但し、投・受光器のみ | |
| 使用周囲温度 | -10～+55℃(但し、結露および氷結しないこと)、保存時：-20～+60℃ | ||
| 使用周囲湿度 | 35～85%RH、保存時：35～85%RH | ||
| 使用周囲照度 (耐外乱光) | 太陽光：受光面照度3,000lx、白熱ランプ：受光面照度1,000lx | ||
| 耐ノイズ | 電源ライン：240Vp・周期10ms・パルス幅0.5μs、ふく射：300Vp・周期10ms・パルス幅0.5μs(ノイズシミュレータにて) | ||
| 耐振動 | 耐久10～55Hz 複振幅1.5mm XYZ各方向2時間(非通電時) | ||
| 耐衝撃 | 耐久100m/s2(約10G) XYZ各方向3回(非通電時) | ||
| 投光素子 | 赤外LED(同期スキャニング方式) | ||
| ケースアース方式 | C(コンデンサ)アース | ||
| 材質 | 投・受光器ケース：亜鉛ダイカスト、投・受光器前面カバー：ポリカーボネート 受光器銘板：ポリカーボネート、コントローラケース：SPCC | ||
| ケーブル | 投・受光器：多芯シールドケーブル2m付(コネクタ付) | ||
| 質量(重量) | 投光器：約330g、受光器：約390g、コントローラ：約290g | ||
| 付属品 | データ出力用コネクタ[PCS-E20FS…本多通信(株)製]：1個 データ出力用ケーブルカバー[PCS-E20LA…本多通信(株)製]：1個 調整ドライバ：1本、MS-AR1(センサ取付金具)：1式 | ||
(注1)：最小検出物体幅の方向性は、下図の通りです。
寸法図
単位mm

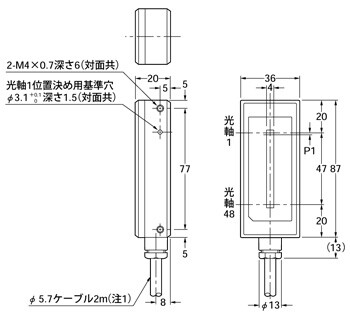

AR1-48P
AR1-CH48
投光器、光軸チェッカ(別売)
(注1)：AR1-CH48は、ø5.45ケーブル0.8mです。

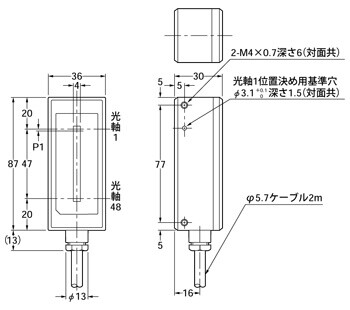

AR1-48D
受光器

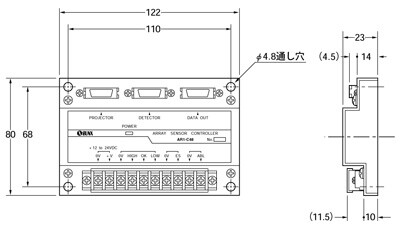

AR1-C48
コントローラ

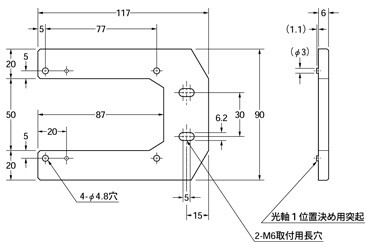

MS-AR1
センサ取付金具(付属)
材質：SPHC
M4×14mm六角穴付ボルト4本
平ワッシャ、スプリングワッシャ各4個付属

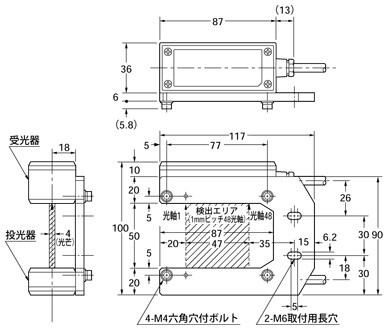

装着図
