AKR1035｜KR10無線ユニット(終了品)

ダウンロード

ヘルプ

よくある質問  >

受注終了

終了時期

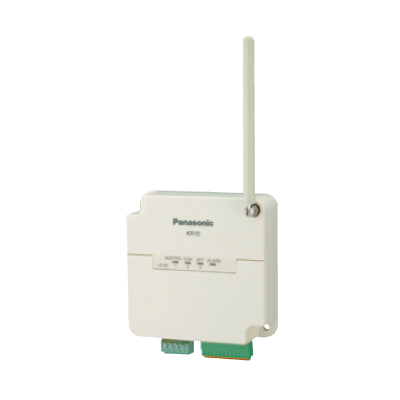

※実際の商品は写真とは異なる場合がございます。

EU RoHS指令 2011/65/EUの6物質、及びEU RoHS指令 2015/863/EUの4物質の非含有規格に適合しております。

    品番

    AKR1035

    型番

    AKR1035

    商品

    KR10無線ユニット

    詳細

    I/Oタイプ出力ユニット

    商品名

    		 KR10無線ユニット(終了品)
    代替商品
    代替品番
    代替型番
    備考

    スペック詳細

    項目内容
    品番AKR1035
    型番AKR1035

    一般仕様

    項目内容
    定格電圧DC12-24V
    許容操作電圧範囲DC10.8～26.4V
    消費電流100mA以下
    使用周囲温度-10～+50°C
    保存周囲温度-20～+70°C
    使用周囲湿度30～85%RH(at 25°C、結露なきこと)
    保存周囲湿度30～85%RH(at 25°C、結露なきこと)
    耐電圧(初期値)500V AC 1分間(電源端子一括—入力・出力端子間、入力端子—出力端子間)
    絶縁抵抗(初期値)100MΩ以上(DC 500Vメガーにて)(電源端子一括—入力・出力端子間、入力端子—出力端子間)
    耐久振動10～55Hz 掃引1分間、複振幅 0.75mm、X、Y、Z各方向 10分間
    耐久衝撃98m/s2 以上、X、Y、Z各方向 4回
    耐ノイズ性1,000V[P-P]パルス幅50ns、1μs(ノイズシミュレータ法による)(電源端子)
    質量(重量)約150g

    無線仕様

    項目内容
    無線の種類特定小電力無線
    通信距離約100m(見通しの良い直線距離にて)
    電波出力10mW
    使用周波数429MHz帯(429.2500～429.7375MHz)
    チャネル数16ch(通信チャンネルスイッチで選択)
    (注):設定ソフトにより周波数の割付を変更可能。
    同一通信エリア内チャネル設定数最大4チャンネル
    (注):設置条件により異なりますが同一通信エリア内で複数チャンネルをご使用の場合は、不要電波により通信エラーを起こすことがあります。
    無線通信速度4,800bps
    通信形態1:N通信(N:最大99台)
    中継機能中継段数 8段(親機から目的の子機間)
    応答時間OFF→ON、ON→OFF:最大800ms
    (注):1:1通信でシリアル通信を行わずエラーがない場合。入力信号が応答時間より短い場合は、出力側に伝達できない場合があります。

    出力仕様

    項目内容
    絶縁形式フォトカプラ絶縁
    出力形式オープンコレクタ(NPN)
    定格負荷電圧12-24V DC
    負荷電圧許容範囲10.8～26.4V DC
    最大負荷電流0.3A
    最大突入電流1.5A
    コモン方式信号出力:4点/コモン または 8点/コモン
    通信エラー出力:1点/コモン
    OFF時漏れ電流1μA以下
    ON時電圧降下1.5V DC以下
    サージキラーツェナーダイオード
    動作表示信号出力:LED表示(緑色)
    通信エラー出力:LED表示(赤色)

    機能仕様

    項目内容
    設定機能動作モード切り替え機能(SET,RUN,TEST)
    通信チャンネル切り替え機能(CHスイッチ)
    局番切り替え機能(UNIT No.スイッチ)
    シリアル通信設定機能(MODEスイッチ)
    子機登録機能
    初期化機能(工場出荷時状態)
    データホールド機能(通信エラー時)
    テスト機能通信テスト:3段階LED表示(設定ソフトでは、データ量を変えたり中継も含めたり各種の通信テストが行えます。またおおよその通信時間も測定できます。)
    電界強度モニタ:3段階LED表示(設定ソフトでは、各チャンネルでの電界強度モニタが数値で表示や記録が行えます。)
    LED表示親機・子機(MASTER)
    通信中・通電中(COM.)
    設定中・設定完了(SET)
    エラー・警告・注意(ALARM)
    レベル表示(1,2,3:テスト機能使用時)
    I/O動作表示(8+1)
