"直流負荷"もAC高容量リレーで安全に制御

小さなリレーで大きな安全にお役立ちします！

直流配電ラインの安全制御が簡単に

高効率なDC電源設計の自由度向上

  • DC負荷開閉
  • 48Vリレー
  • 60V DCリレー
  • 高容量ACリレー
  • データセンターDC給電
  • SELV対応リレー
  • 再エネ対応リレー
  • DC/DC変換 リレー制御

DC負荷対応可能リレー
セレクションガイド

パワーリレー（2A超）の最新ラインアップを掲載した
​セレクションガイド（選択表）です。

AboutAC高容量リレーを使って
DC負荷開閉（投入/遮断）ができることをご存知ですか？

point-2

DC負荷も安全・確実に開閉

直流給電は、効率性や再生可能エネルギーとの親和性から多くの設計現場で注目されています。しかしDC回路の開閉には、安全性・信頼性・コストの課題がつきもの。
パナソニック インダストリーのAC高容量リレーは、本来AC用途の製品でありながら、48V/60Vの直流負荷の開閉にも対応可能。SELV（安全特別低電圧）に分類されるDC48V/60V領域で、安全かつ安定した制御を実現します。
限られた設計リソースの中で、信頼できる構成を選びたい。そんな設計者の声に応える選択肢です。

※ DC負荷でご使用の際は必ず実機にてご確認をお願いします

まずは情報収集がしたい方

製品仕様のご相談、選定支援のご依頼、導入に向けたご質問など、お気軽にお問い合わせください。
商品紹介資料をダウンロード
今すぐ問い合わせる

Problemこんな課題を感じていませんか？

直流開閉の信頼性確保に悩んでいる

problem-1

  • DC負荷の遮断時にはアーク（電弧）が発生しやすく、リレーの接点焼損、寿命低下のリスクがつきまとい、信頼性の確保が困難。

  • DCの誘導或いは容量負荷で電流値が大きい場合や突入電流が大きい場合には、しばしば転移現象による接点ロッキングがおこることがあり、不安。

高効率な給電設計をしたいが、部品が足かせに

problem-2

  • データセンターや通信機器では、エネルギー効率（PUE）の改善が重要テーマ。配線損失（I²R）を抑えるには電圧を上げたいが、そのための制御部品選定に苦慮。

  • 感電リスクが低く、基準クリアのハードルも相対的に低い「60V以下のDC制御」は魅力的だが、適した部品がすぐ見つからないという声も。

設計リソースが限られ、安全性も妥協できない

problem-3

  • これまで使ってきたACリレーをDC遮断に応用できないか模索しているが、具体的な検証方法がまだ見つかっておらず、安全性に対する不安がある。

まずは情報収集がしたい方

製品仕様のご相談、選定支援のご依頼、導入に向けたご質問など、お気軽にお問い合わせください。
商品紹介資料をダウンロード
今すぐ問い合わせる

PointAC高容量リレーで広がるDC設計の可能性

「AC用途だからDCには使えない」——その思い込みを超えた提案がここにあります。
パナソニック インダストリーのAC高容量リレーは、DC48V/60V領域の直流負荷制御にも十分なパフォーマンスを発揮。
既存のACリレー資産を活かしながら、安全性・効率性・柔軟性を確保し、設計現場に新たな価値をもたらします。

point-1
01

SELV（安全特別低電圧）対応で
感電リスクを低減

60V以下のDC電圧に対応し、安全性設計のハードルを大きく引き下げ。特別な絶縁構造や追加保護が不要なケースも。

point-2
02

既存のAC高容量リレーを活用可能

新たな部品評価・認証が不要になることで、設計工数・開発期間を短縮。導入実績ある信頼性がそのまま活きる。

03

高効率なDC給電設計に最適

接点溶着・ロッキング検出機能を備えたb接点を搭載し、信頼性の高い制御を実現

04

用途に応じた豊富なリレーラインアップ

48V/60V対応だけでなく、サーバー電源、通信機器、エネルギー機器など多様なアプリケーションに最適な品種展開
最大120Aまで対応可能な製品もラインアップ

05

質の高い評価・導入支援体制も充実

技術サポートや用途別事例の提供で、設計初期段階から安心して導入可能
仕様相談から導入フォローまで手厚く支援

※ 掲載製品以外にもバリエーションがございます。詳細はお問い合わせください

汎用品ベースでの設計が可能に
専用DCリレーの調達コストや在庫管理負担を回避

コスト最適化
20%

低減

まずは情報収集がしたい方

製品仕様のご相談、選定支援のご依頼、導入に向けたご質問など、お気軽にお問い合わせください。
商品紹介資料をダウンロード
今すぐ問い合わせる

Application導入事例

DC48V/60Vの直流負荷開閉において、パナソニックのACリレーがどの様に活用頂けるのかを、具体的なアプリケーションシーン別にご紹介します。

application-1

データセンター：
48V DC給電システムの冗長制御
　

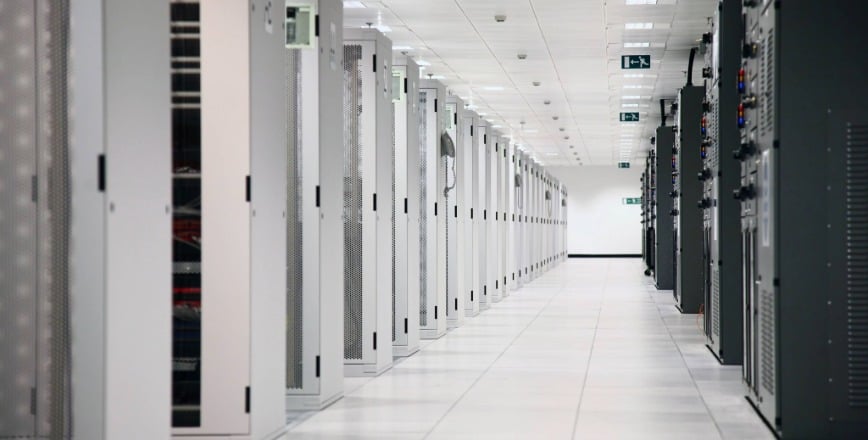

用途概要：サーバーラックやルーターへの直流電源供給において、AC高容量リレーを冗長経路切替に採用。

導入効果：既存リレー資産をそのまま活用しつつ、DC給電システムにおける冗長構成を簡便に構築。高密度実装を妨げない小型化に貢献。

application-2

エネルギーマネジメント：
蓄電システム（ESS）制御
　

用途概要：太陽光発電＋バッテリー構成の住宅用／ビル用エネルギー制御において、DC負荷切替用途でACリレーを採用。

導入効果：再エネ出力との親和性が高いDC48V/60V領域で安全性と省配線性を両立。シンプルな回路で導入・保守も容易に。

application-3

通信設備：
CDU（クーラント分配ユニット）の
DCポンプ制御

用途概要：サーバー冷却システム内のCDU制御において、ACリレーをDC60VのポンプON/OFF制御に転用。

導入効果：DC回路に対応した専用リレーが不要となり、調達性・互換性に優れたソリューションとして採用拡大中。

まずは情報収集がしたい方

製品仕様のご相談、選定支援のご依頼、導入に向けたご質問など、お気軽にお問い合わせください。

商品紹介資料をダウンロード
今すぐ問い合わせる

support設計現場の「困った」に、確かな技術と対応力で寄り添います

パナソニック インダストリーは、単なる製品提供にとどまらず、設計・評価・導入・量産まで、エンジニアのプロセス全体を支援します

support-1

技術サポート

用途や仕様に合わせた製品提案、仕様検討、評価方法のご相談など、専門エンジニアがサポート。回路図面や制御フローに応じた最適化支援も可能です。

support-2

サンプル＆検証支援

評価用サンプルの迅速提供、用途に応じた評価方法のアドバイス、他社比較の相談にも対応。評価環境の制約にも配慮した支援が可能です。

support-3

グローバルサポート

欧州・北米・アジアをはじめとする主要地域で、技術拠点と販売網を展開。グローバル調達や認証対応を見越した導入支援が可能です。

FAQよくあるご質問

導入前の不安や疑問に、技術・運用両面から丁寧にお答えします。

Q.

ACリレーでDC負荷を本当に安全に開閉できますか

A.

使用条件によっては可能です。特にDC48V/60V程度で電流が比較的小さい用途においては、接点の焼損リスクも低く、弊社のAC高容量リレーで安定した開閉が確認されています。

Q.

DC用リレーとの違いは何ですか

A.

DC専用リレーはアーク対策構造を持つ場合がありますが、ACリレーでもDC低電圧・低電流であれば実用上問題ないケースが多く、コストや納期の面で有利な選択肢となります。

Q.

どのような用途で使われていますか

A.

データセンター（サーバー、通信機器）、エネルギー機器（蓄電システム、EVSE）、スマートビル／ホームなど、直流系統の多様な用途で使用されています

Q.

試作や選定支援は受けられますか

A.

はい。用途のご相談に応じて、評価用サンプルのご提供、評価アドバイス、スペックのご提案などを行っています。
ぜひお気軽にご相談ください。

まずは情報収集がしたい方

製品仕様のご相談、選定支援のご依頼、導入に向けたご質問など、お気軽にお問い合わせください。
商品紹介資料をダウンロード
今すぐ問い合わせる



Lineup商品ラインアップ

パナソニック インダストリーはAC高容量リレーの充実したバリエーションを取り揃えております。
下表では一事例の紹介となりますが、電流、電圧や開閉回数などの要件次第で、様々なアプリケーションにお使いいただくことが可能です。

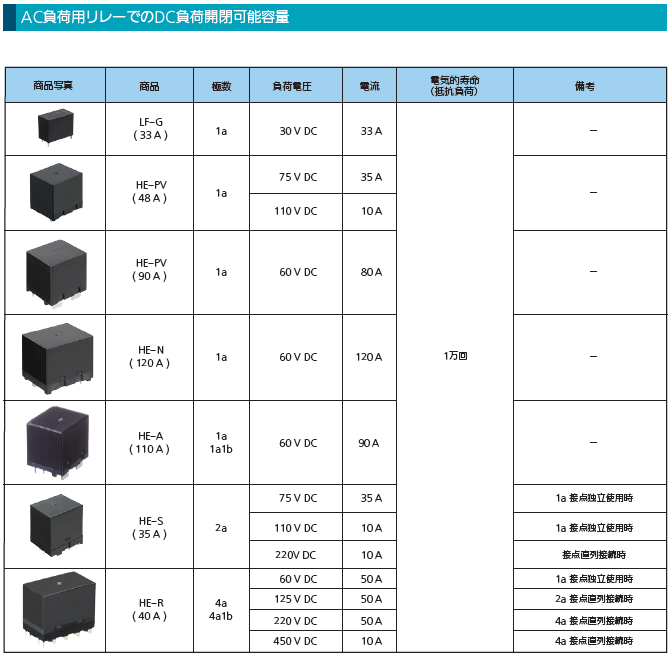

ac-relay_table

※ DC負荷でご使用の際の目安です。必ず実機にてご確認をお願いします。
　 LF-Gリレーは48V/60Ｖ領域ではご使用頂けません。
　 掲載製品以外にもバリエーションがございます。詳細はお問い合わせください。

ac-relay_graph

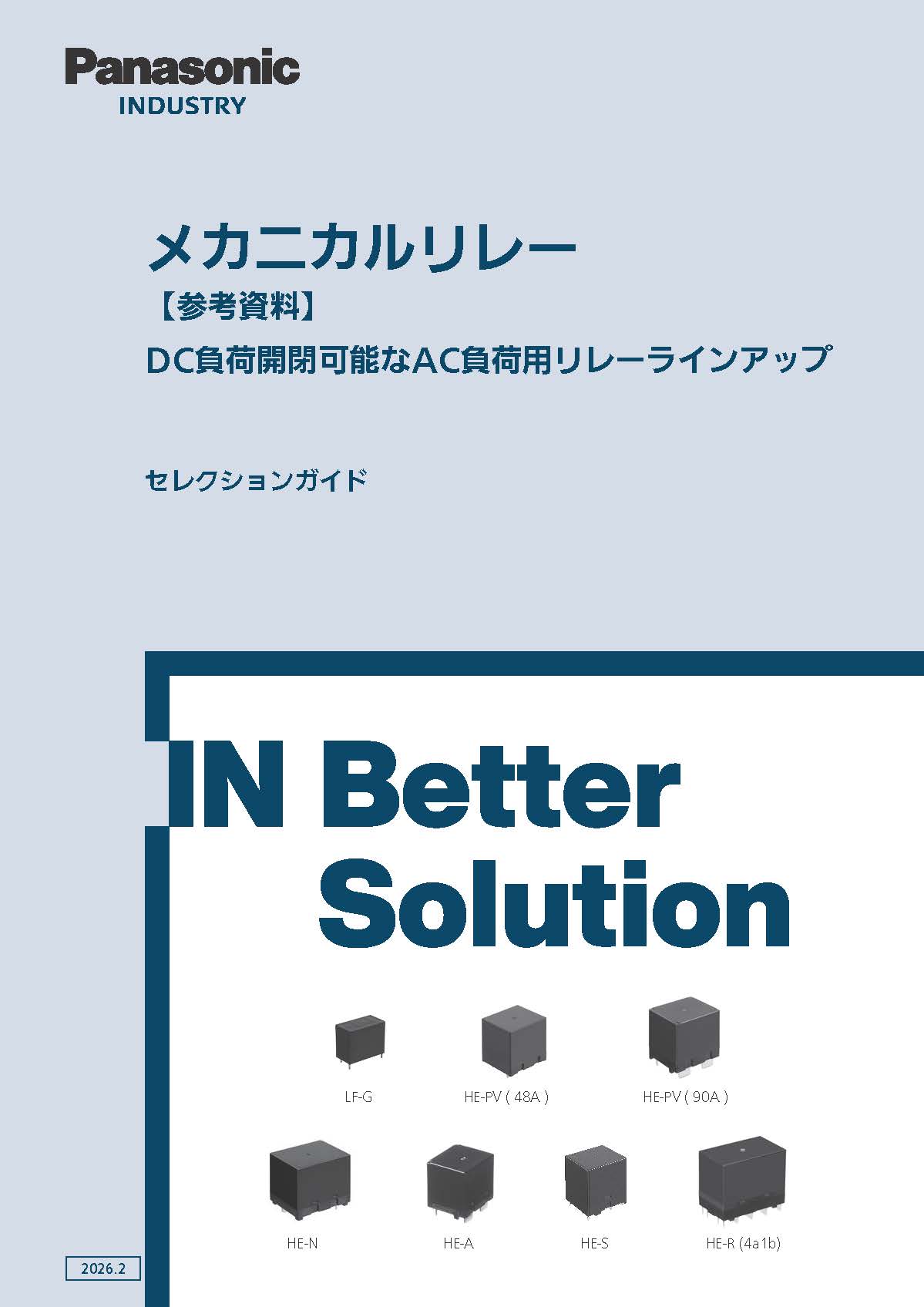

表紙

パワーリレー（2A超）の最新ラインアップを掲載した​セレクションガイド（選択表）です。

本資料を読むと下記のようなことがわかります。

  • DC開閉可能容量（参考値）
  • 商品ラインアップ

DC負荷対応可能リレー
セレクションガイド

パワーリレー（2A超）の最新ラインアップを掲載した​
セレクションガイド（選択表）です。
